Modbus TCP网关在WINCC中的组态

向下滑动查看全部

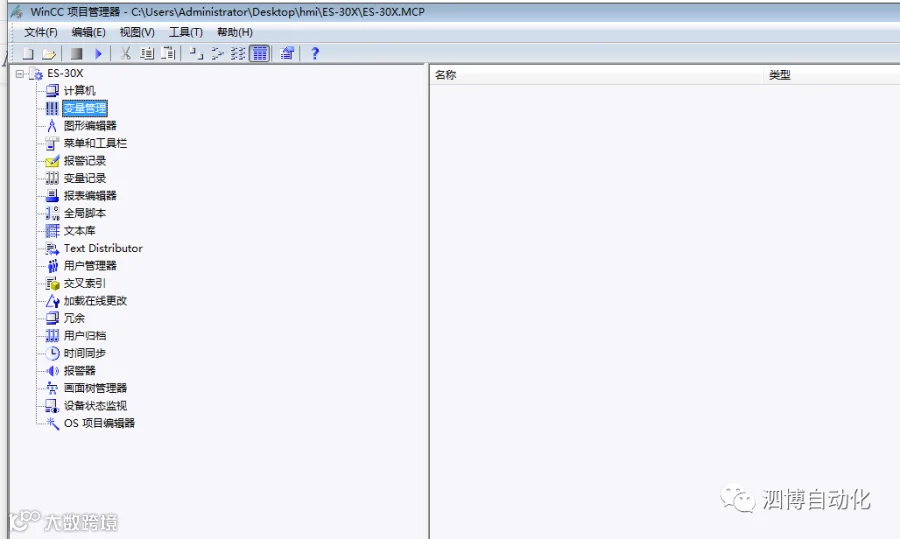

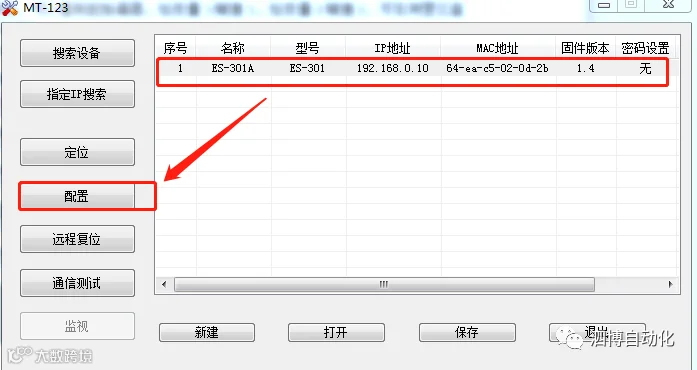

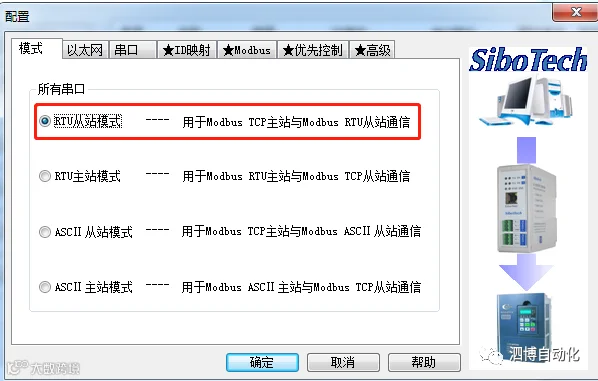

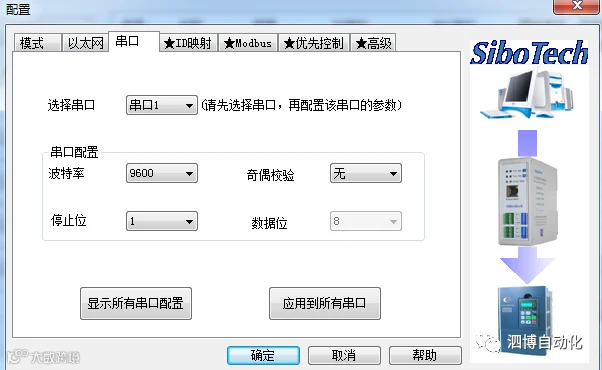

打开WINCC项目管理器，先创建单用户项目，选择项目路径，命名为ES-30X。

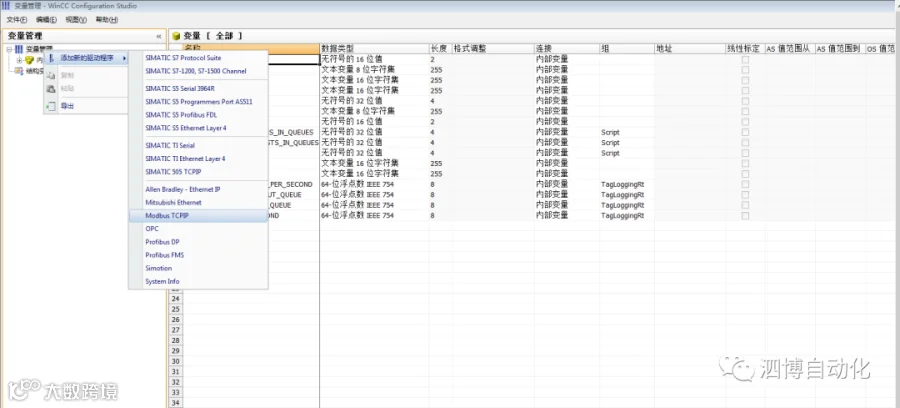

双击“变量管理器”，打开变量管理界面，在变量管理中右击添加“Modbus TCPIP”驱动。

右键选中Modbus TCP/IP驱动“新建连接”，然后再给新建的连接命名“ES-30X”。

创建变量，如下图创建了4个“无符号的16位值”，地址分别为400001、400002 、300001、 300002。

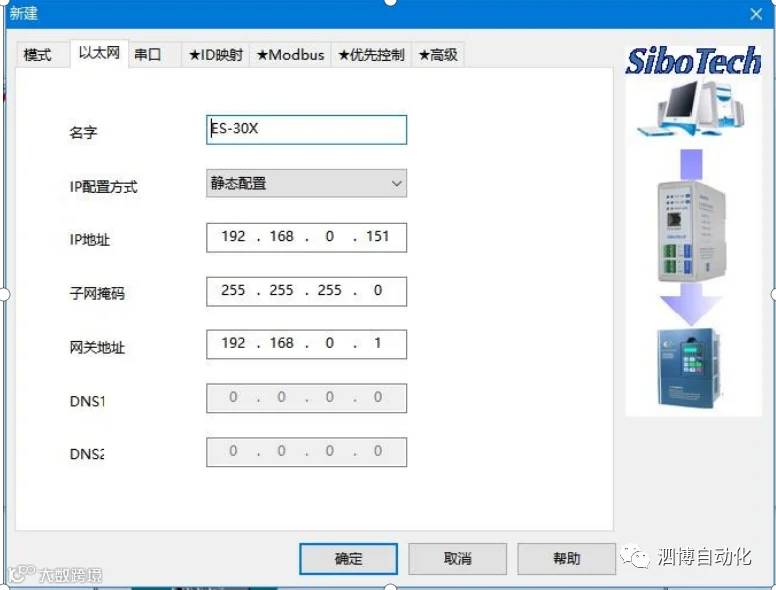

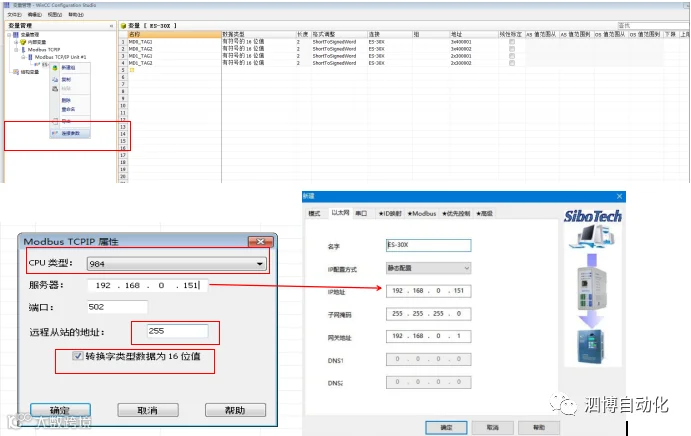

设置连接参数，ES-302X点击连接参数，CPU类型选择“984”，服务器IP设置为ES-30X的IP地址，设置远程从站ID、端口号并勾选“转换字符类型数据为16位值”，最后点击“确认”。

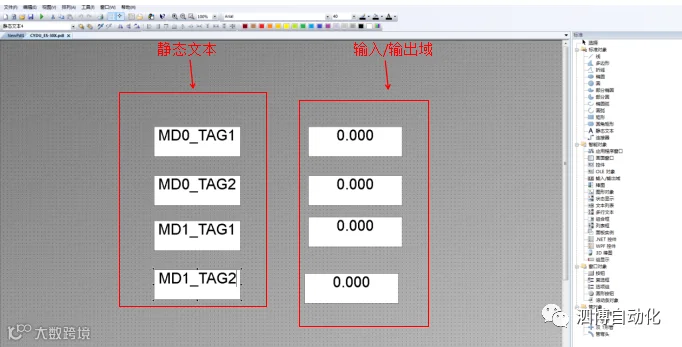

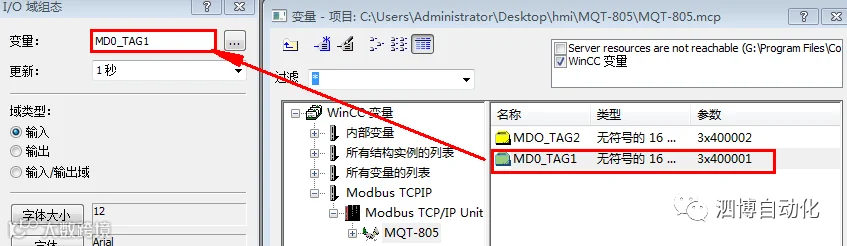

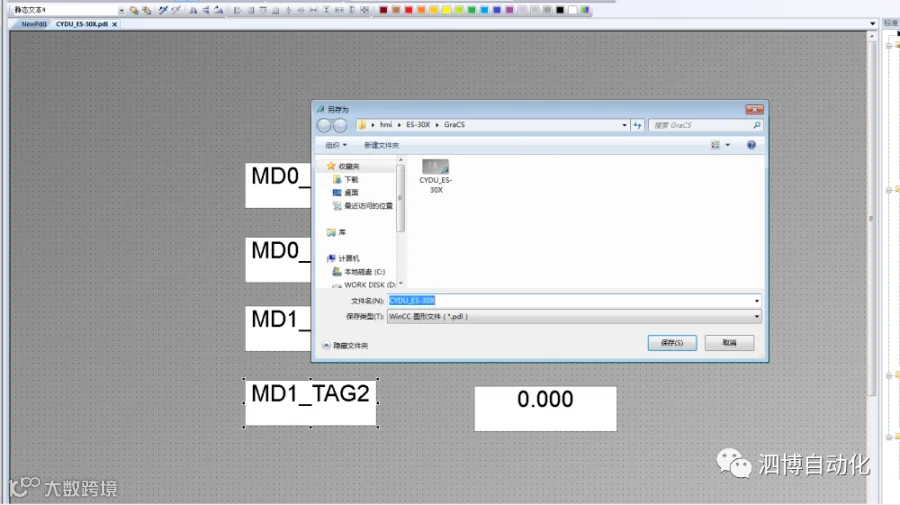

关闭变量管理，打开图形编辑器，对定义的变量制作过程画面。

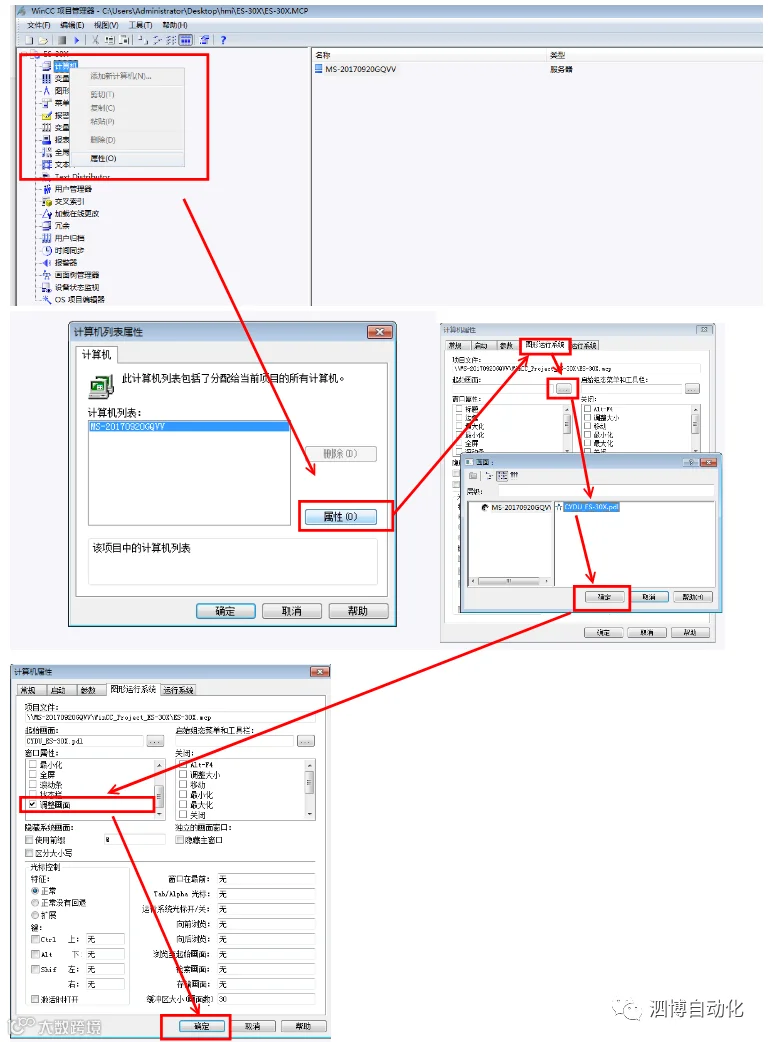

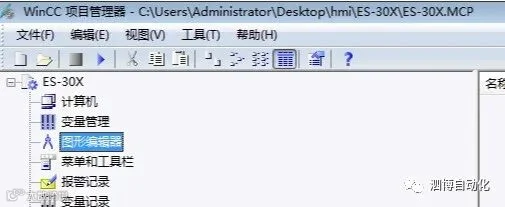

关闭图形编辑器，右击WINCC项目管理器里的“计算机”，打开“属性”中的“图形运行系统”，在起始画面选中“CYDU_ES-30X.pdl”。然后在下方“窗口属性”勾选“调整画面”，设置好之后点击确定。

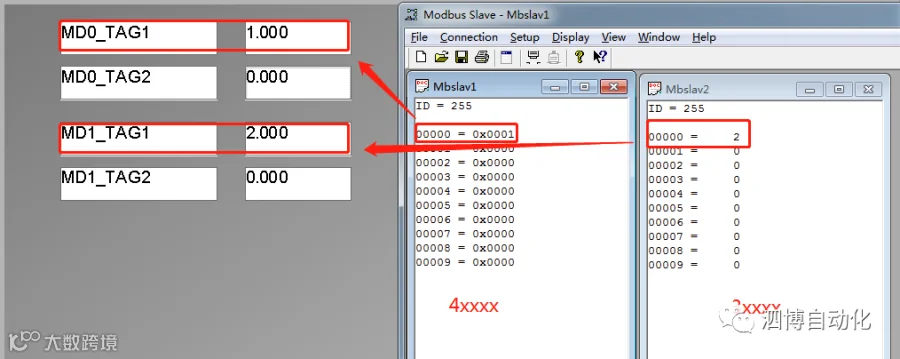

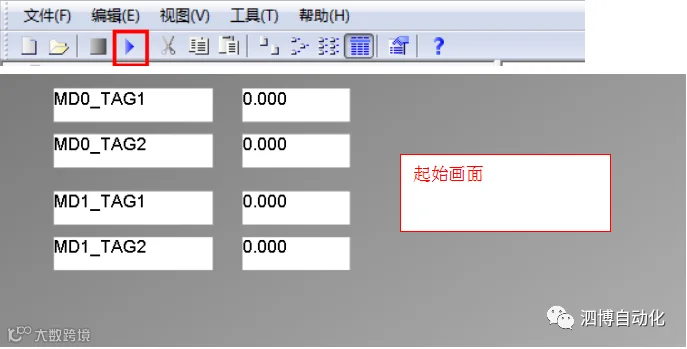

激活WINCC项目，WINCC读写Modbus串口设备数据。
