MCC-425 协议转换网关：打通制冷机组与 CAN 控制器数据链路

在工业精密温控领域，制冷机组的运行参数（如温度、压力、流量）直接决定了工艺流程的稳定性。为了实现生产现场的数字化管理，必须将分布在各工位的制冷机组数据实时汇聚至中控室，以便上位机进行统一监控与逻辑调度。

在系统集成过程中，该项目面临以下技术瓶颈：

• 通讯协议失配：现场制冷机组配套的仪器仪表数据集中在 PLC 中，仅支持 Modbus RTU 协议；而上位机中控室采用 CAN 总线协议，两者无法直接进行数据交换。

• 严苛的环境干扰：制冷机房内大功率设备密布，产生的电磁干扰影响通讯链路的稳定性，对数据传输的抗干扰能力提出了要求。

经过技术评估，项目选用 MCC-425 协议转换网关作为连接制冷机组与CAN控制器的通讯桥梁。

• 跨协议组网：网关作为 Modbus 主站连接制冷机中的PLC，同时作为 CAN 节点接入CAN控制器，成功实现 Modbus RTU 到 CAN 的双向数据转换；

• 简单易用：配备专用配置软件 CM-123，支持快速配置与数据自动映射；CAN 控制器可直接导入 DBC 文件，快速完成与网关的通讯配置；结合网络自动管理功能，真正实现上电即用、高效部署；

• 稳定数据链路：依托网关的高可靠性固件与抗干扰设计，保障了出口温度、压力、流量等核心参数的实时上传，为系统提供了精准的数据支撑。

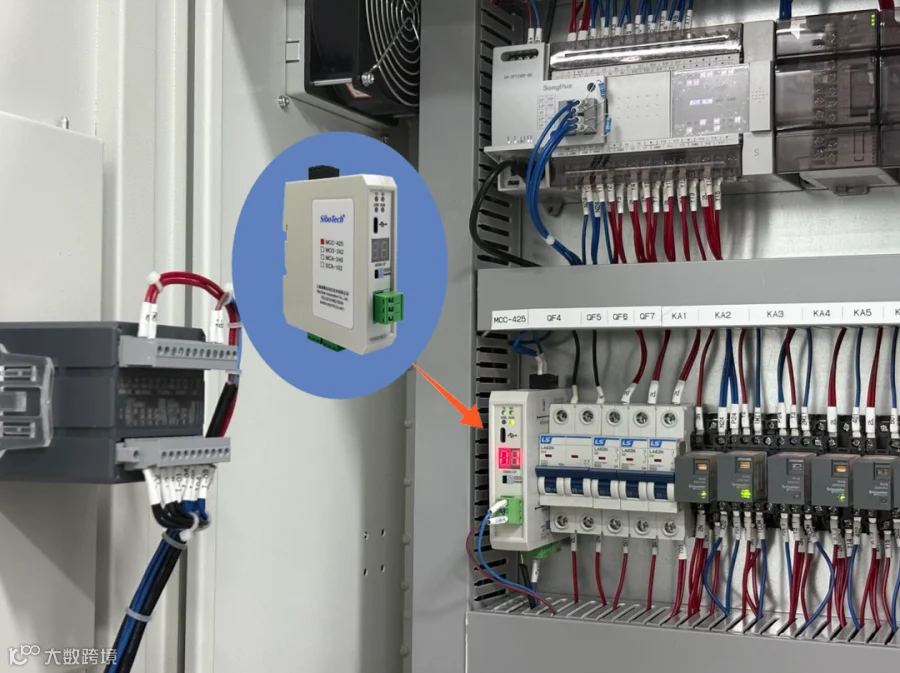

现场控制柜内实景：

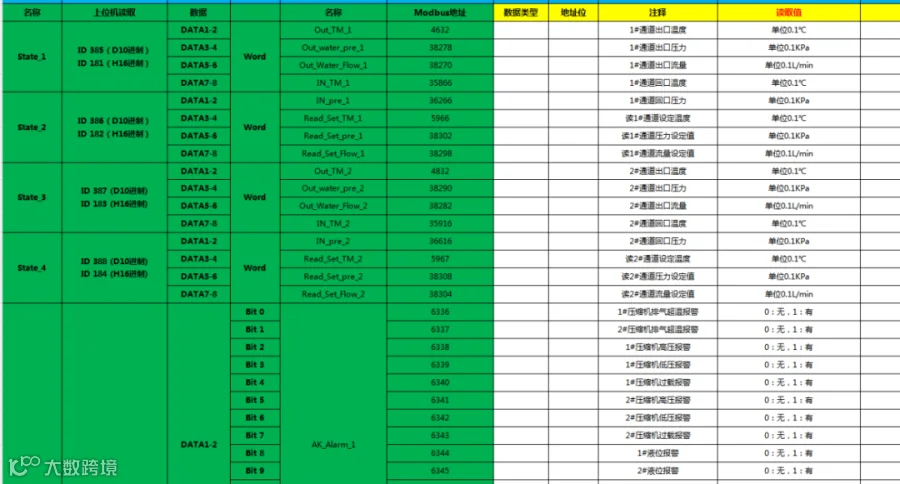

1、前期准备：由客户提供现场Modbus 设备数据点表（包含寄存器地址、功能码、数据类型、量程、单位等关键信息），作为网关配置的依据，确保点位准确、地址不冲突、数据格式统一。

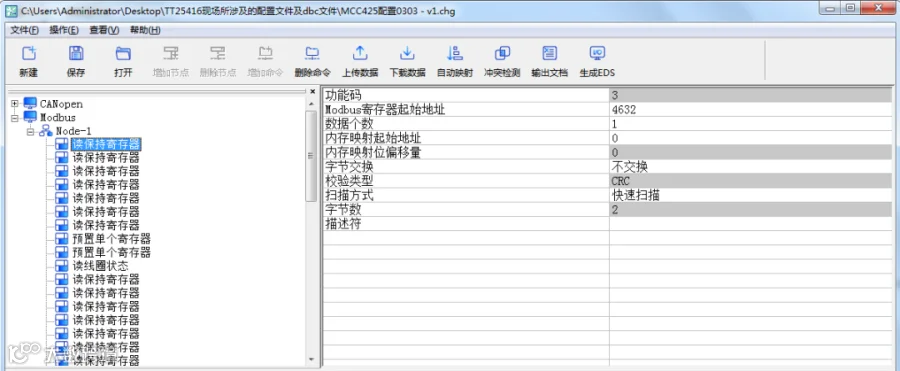

2、CM-123 配置软件提供直观图形化操作界面，快速完成Modbus通讯参数（波特率、数据位、校验方式、从站站号）及寄存器地址等设置。

3、网关完成数据采集与协议转换后，将数据统一推送上位机。上位机监控画面可实时展示温度、压力、流量等信息。

总结
