晶圆代工厂格罗方德（Global Foundries）在本月10日宣布，旗下的22FDX制程已经进行了50多个设计订单，合约总金额突破了20亿美元。以这样的合约金额来计算，因为2017年格罗方德全年的总营收落在61.76亿美元。因此，这么一个成熟技术制程能有如此规模的营收，算是发展相当成功。
格罗方德在2015年7月正式宣布了22FDX制程，其最大特点是全球第一家达成22纳米FD-SOI(全耗尽型绝缘层上硅)，仍然采用平面型晶体管的制程，整体复杂度和成本都大大低于其他竞争对手16/14纳米制程。

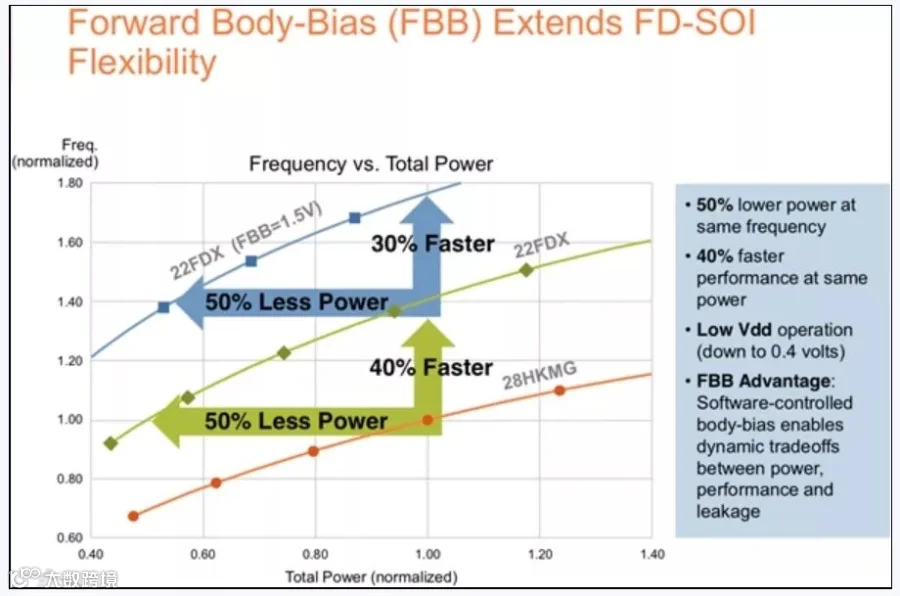

根据格罗方德的说法，22FDX制程的最大特点是静态和动态功耗极低，只需最低的0.4V电压就能运行在500MHz频率。而且，可以通过软件控制晶体管电压，最高不超过1.5V的情况下，因此非常适合移动设备、可穿戴式装备、IoT物联网、FR射频等领域的产应用。

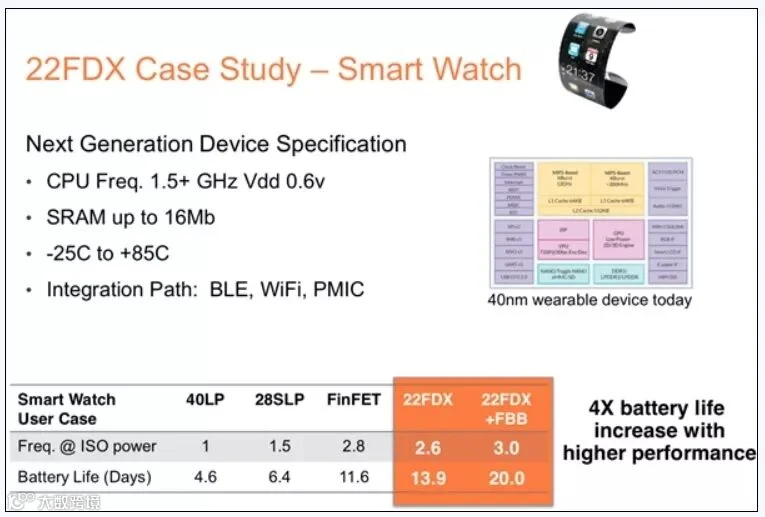

根据官方所公布的资料显示，22FDX制程功耗比28纳米HKMG制程降低了近70%，且晶片面积比28纳米制程缩小了20%，光刻层比FinFET制程要减少接近50%，晶片成本则是比16/14纳米制程减少了20％，还整合了RF射频，使得功耗降低最多50%。格罗方德举例表示，一个借由格罗方德22FDX制程生产处理器的智能手表，其处理器的主频来到1.5GHz，电压仅仅0.6V，搭配最多16Mb SRAM，工作温度零下25°C到85°C ，电池续航可达到14到20天。
根据格罗方德指出，目前包括ARM、Imagination、Synaptics、意法半导体、思科、飞思卡尔、SONY、中国瑞芯微等都是格罗方德22FDX制程的大客户。另外，格罗方德现阶段也正致力于推动22FDX制程技术的转型，同时准备推出新一代12FDX制程技术。该技术将提供边缘节点人工智能、AR/VR到5G网路，以及先进驾驶辅助(ADAS) 等新一代应用赋予全节点扩展优势以及更高的功效。
格罗方德22FDX制程技术平台抢下意法半导体订单
晶圆代工厂格罗方德（GlobalFoundries）于1月10日宣布，全球半导体供应商意法半导体（ST）选择采用格罗方德22纳米FD-SOI（22FDX）制程技术平台，以支持用于工业及消费性应用的新一代处理器解决方案。
格罗方德指出，意法半导体在业界率先部署28纳米FD-SOI技术平台后，决定扩大投入及发展蓝图，采用格罗方德生产就绪的22FDX制程及生态系统，提供第2代FD-SOI解决方案，打造未来智能系统。
意法半导体数字前端制造与技术执行副总裁Joel Hartmann表示，FD-SOI适用于注重成本考量、需要出色处理能力及连线功能，且耗电量低的应用。而格罗方德的22FDX平台效能符合成本效益，而且具备同类最佳的能源效率，搭配亦法半导体在FD-SOI丰富的设计经验与IP基础，能为客户在功率、效能及成本方面带来无比的价值。目前，意法半导体正仰赖格罗方德位于德国德勒斯登的晶圆厂，使用这项技术出产供货。
格罗方德产品管理资深副总裁Alain Mutricy也指出，意法半导体以FD-SOI技术建立非常出色的纪录。这次加入格罗方德的22FDX制程技术平台，加上意法半导体开拓各种新技术与产品的悠久历史，可让双方在22纳米制程节点提供与众不同的FD-SOI产品。
格罗方德进一步指出，FDX平台具备丰富功能，是发展FinFET的辅助途径，能将数字、模拟及RF功能整合在单一芯片，协助客户设计智能及完全整合的系统解决方案。这项技术特别适合需要以最低解决方案成本，达到随需效能及能源效率的芯片，因此成为各种应用的理想选择，其中包括智能用户端及无线连线，乃至于人工智能及智能车辆。
