CJC-XHYJ200：油品污染度在线检测系统
MCC-425：Modbus转CANopen网关（上海泗博自动化技术有限公司提供）
施耐德PLC：CANopen主站协议，实现对油品的监控
解决方案
1
PIC
油品污染度在线检测系统支持Modbus从站协议，通过Modbus转CANopen网关MCC-425转成CANopen从站协议和施耐德PLC通讯（CANopen主站），实现PLC对油品污染度在线检测系统数据的实时采集和监控。
2
PIC
数据传输
根据油品污染度在线检测系统相关参数以及采集数据需求，在MCC-425中做好配置：
1、串口参数：9600 8 1 Even
2、连接的Modbus从站节点地址：17
3、3条04命令，分别读地址33-34、40-55、56-58

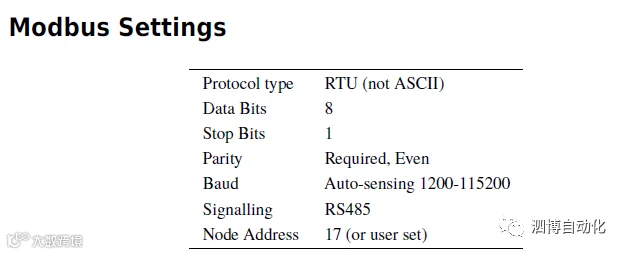

Modbus/串口参数
需要采集的数据（一）
需要采集的数据（二）

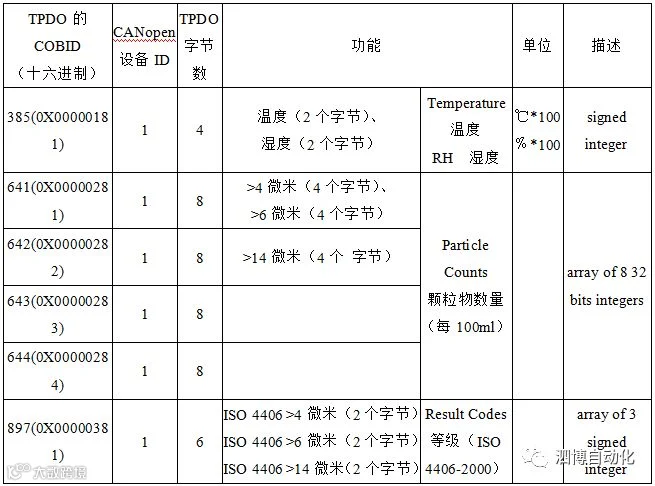

MCC-425的CANopen端，CANopen从站地址为1、通讯波特率250K，采用Heartbeat协议、配置6条PDO，数据对应关系如下表：
结论：
该方案已经在现场测试通过，且实时性和稳定性良好。上海泗博自动化技术有限公司专业从事工业通信产品、现场总线技术领域内的研发、生产制造和销售；相关组态配置软件开发和行销。
公司目前提供的工业网络通信产品涵盖DeviceNet协议、CAN协议、CANopen协议、Modbus协议、HART协议、ControlNet协议、IEC61850、GPRS及工业以太网等多个方面，具有着先进的水平。
为了适应客户需求的多样性，公司同时还提供CANopen转PROFIBUS DP、CANopen转PROFINET以及CANopen转Modbus TCP/EtherNet IP网关，应用广泛。
