架起工业互联的桥梁
当下的新能源汽车等新兴行业对涂料产品提出了更高的功能要求，促使涂料厂家新增和升级新的生产线。上海嘉定某大型涂料公司二期项目中，产线智能配电系统需使用Rockwell PLC实时采集和控制配电房中30多台ABB M102，确保电机按照指令执行延时启动、正反转、脱扣复位以及堵转保护等动作，保证涂料生产线安全、高效、有序地生产作业。
该项目中，智能配电系统的主控系统采用CompactLogix PLC(1769)，使用DeviceNet通信接口。电机控制保护器使用性能优越的ABB M102系列，通信接口标配为Modbus RTU不带DeviceNet。为了实现PLC与ABB M102快速、稳定、可靠通信，客户选择了上海泗博公司—Modbus转DeviceNet模块MD-21U，为每台ABB M102提供一对一DeviceNet接口。

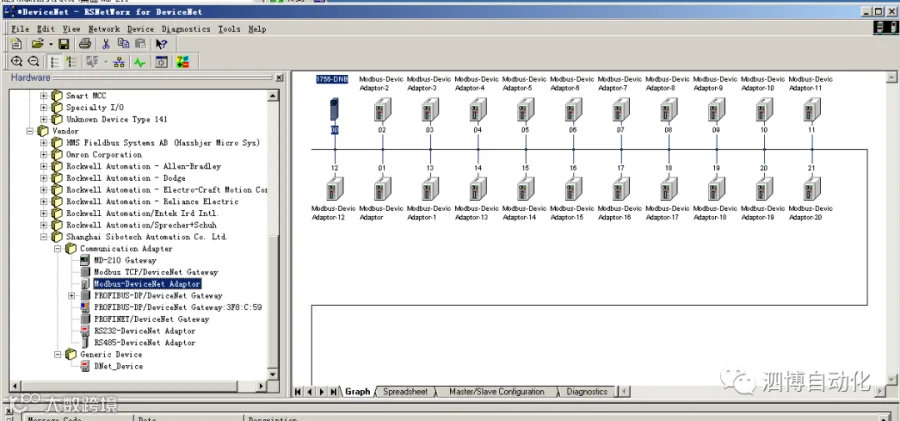

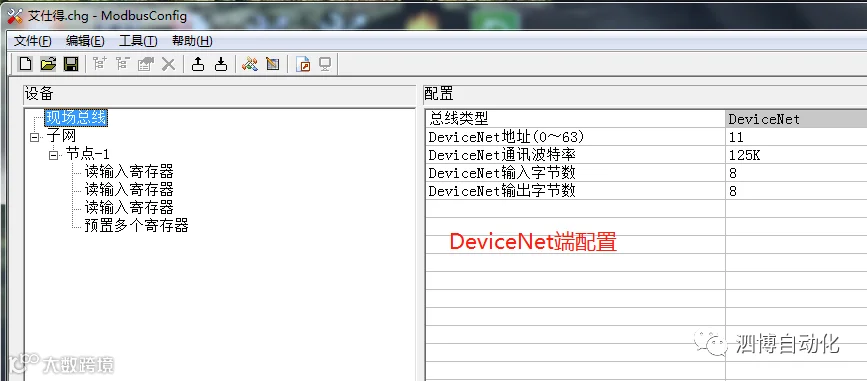

根据客户提供的ABB M102的参数说明，使用配置软件给网关做对应配置，提供Modbus寄存器到DeviceNet I/O的映射，部分截图如下：

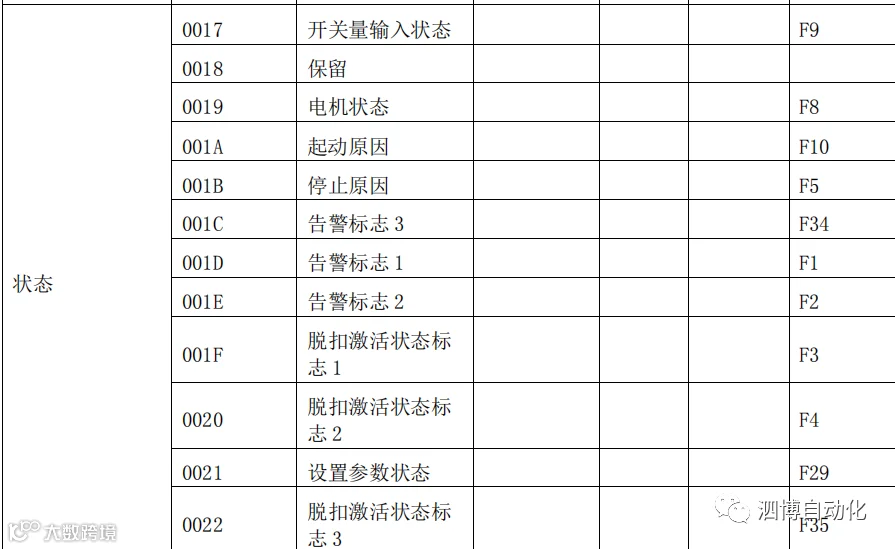

设备参数
及配置

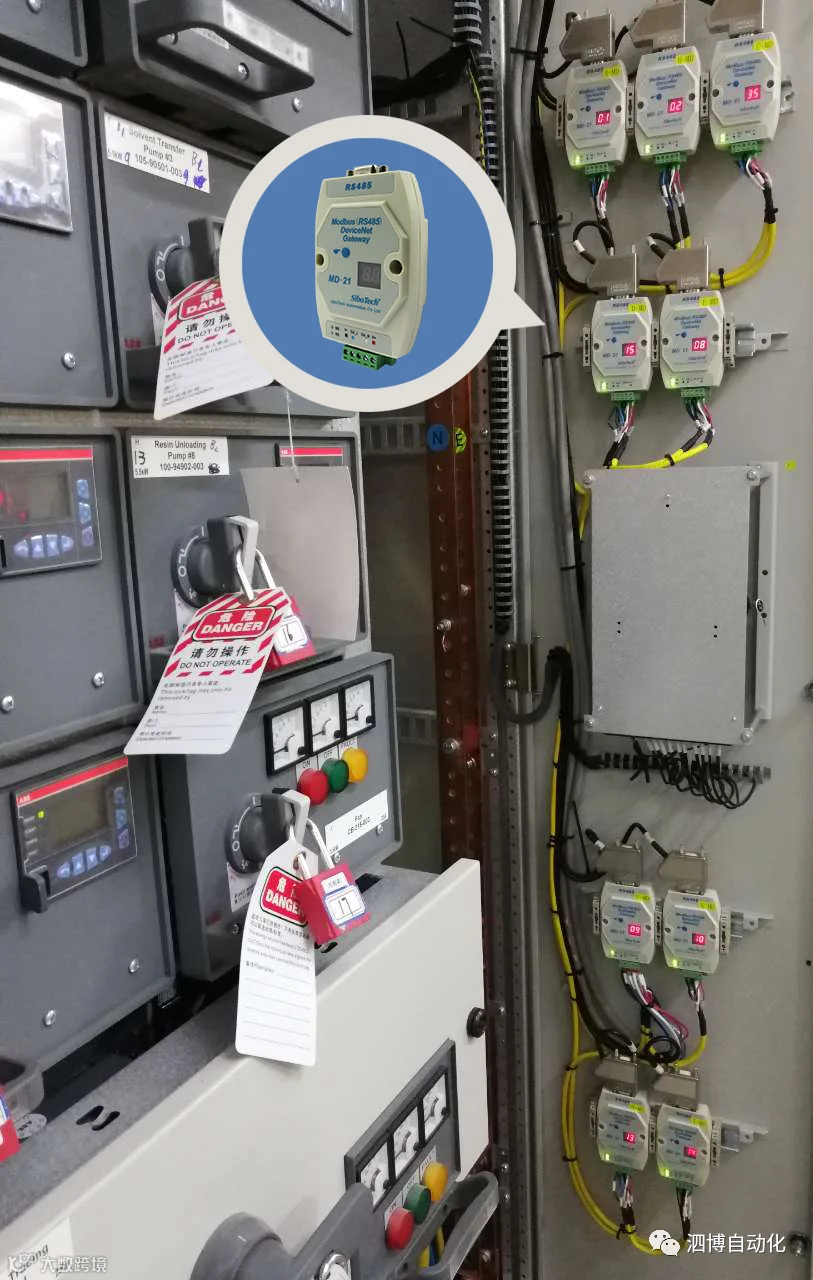

控
制
柜
该项目采用上海泗博稳定、可靠的Modbus转DeviceNet网关MD-21U，为现场每台ABB电机控制保护器M102，以较为经济的成本实现了DeviceNet接口通信，对上层AB PLC的编程提供了很好的便利。整个系统网络拓扑清晰，有助于实现主控系统对涂料生产线上各个电机实时动作指令和工作参数采集，保证整个产线安全、高效、有序地生产作业。
* MD-21U的后继型号升级，新型号为MDC-225。

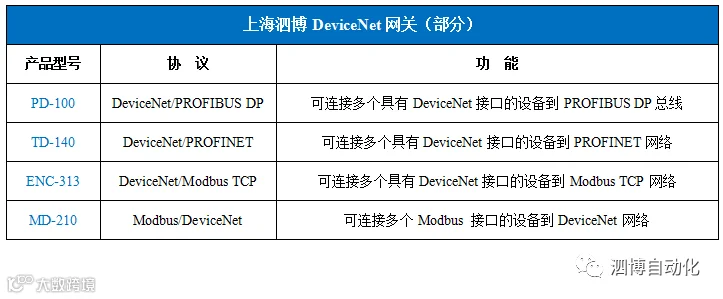

上海泗博作为业内深耕工业现场总线近二十年的老牌厂家，国内最早提供DeviceNet协议转换网关的厂家之一，也提供EtherNet/IP，PROFIBUS DP、Modbus TCP、PROFINET、CANopen等协议，有丰富的协议转换解决方案供广大用户选择。
