项目背景
在电力配电系统中，干式变压器的安全运行离不开温控箱的实时监测与保护。作为变压器温控箱的生产厂商，您是否遇到过这样的困扰：客户现场的主控系统采用西门子S7-1500 PLC（PROFINET协议），而您的温控箱仅支持RS485/Modbus，二者无法直接通信，导致项目集成困难。
一、原有系统痛点
1、通信协议不统一，现场集成受阻
温控箱采用Modbus RTU，而用户PLC多为PROFINET，现场需额外开发协议转换程序，费时费力。
2、数据孤岛现象
变压器三相绕组温度、风机状态、告警信号无法实时上传至PLC，导致监控系统数据不全，存在安全隐患。
3、温控箱厂商面临通信接入难题
作为设备供应商，缺乏快速、可靠的PROFINET接入方案，影响产品竞争力。
二、项目目标：打通通信壁垒，实现数据互联
◆ 实现西门子1500PLC与干式变压器温控箱之间的实时数据交换；
◆ 将温控箱的运行状态、温度数据、故障信息等上传至PLC，进而接入上层监控系统；
◆ 为温控箱厂商提供标准化的PROFINET接入方式，实现"温控箱+网关"一体化交付，简化最终用户的现场调试工作。
三、解决方案：TS-182网关担当“通信桥梁”
本项目选用了泗博TS-182通用串口/PROFINET网关。作为一款专为工业通信设计的协议转换设备，它将温控箱的实时数据采集并转换为PROFINET协议，供PLC读取和控制。
该方案具备以下核心优势：
✅高可靠性：支持PROFINET MRP（介质冗余协议）环网冗余和SR系统冗余，确保在网络故障时通信不中断，适用于对稳定性要求极高的电力、轨道交通等行业。
✅灵活通信：集成1路可配置RS485接口，可作为Modbus主站或自由口通信，最多可接入4台串口设备，满足多设备接入需求。
✅无缝集成：作为PROFINET从站，兼容西门子S7全系列PLC以及其他主流PROFINET控制器，无需额外编程。
✅高效数据交互：支持Modbus RTU/ASCII协议，可快速实现PROFINET与串口设备之间的双向数据交换，最大程度减少延迟。

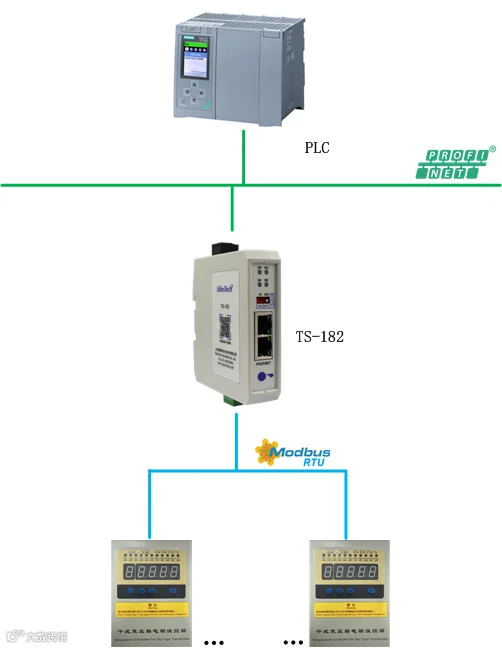

系统架构如下：
四、调试要点与实施过程
1、硬件组态与参数配置

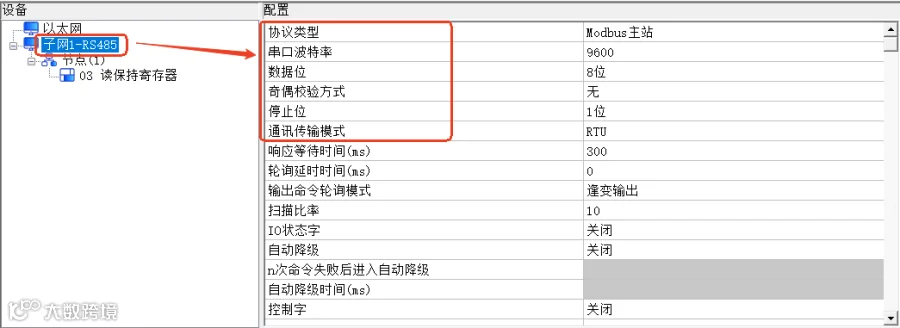

在博途（TIA Portal）软件中导入TS-182网关的GSDML文件进行硬件组态。随后，通过网关配置软件TS-123快速完成Modbus通讯参数（波特率、数据位、校验方式等）及从站站号设置。
2、数据映射
将温控箱的温度值、风机运行状态、超温告警信息等Modbus寄存器数据，直接映射到PLC的I/O输入映射区中，确保数据类型与地址一一对应。
3、联机通信测试

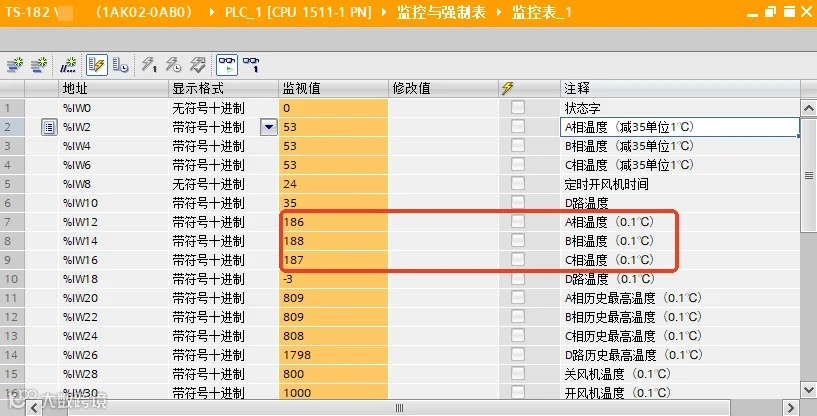

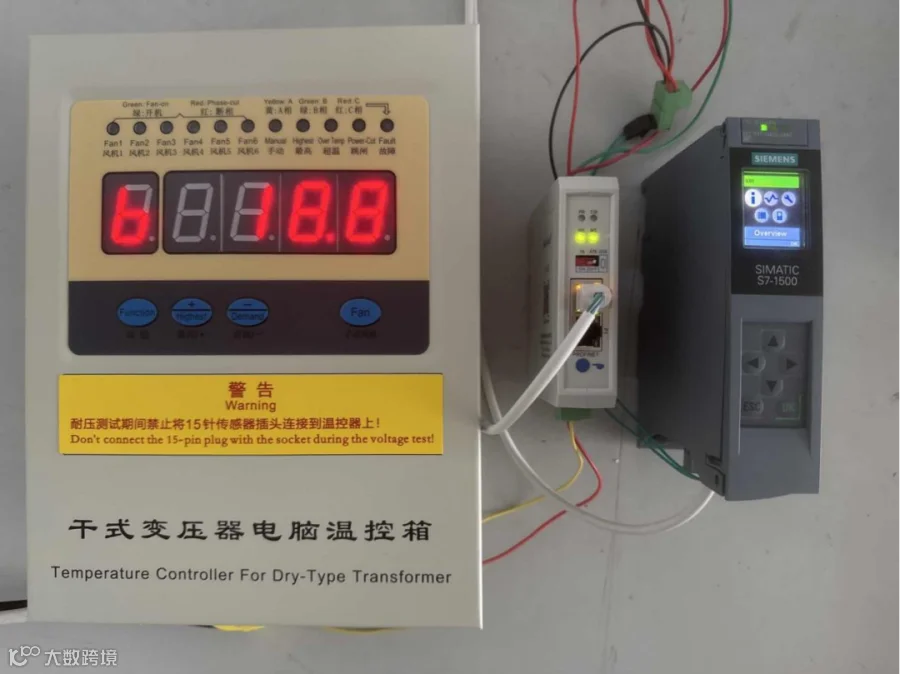

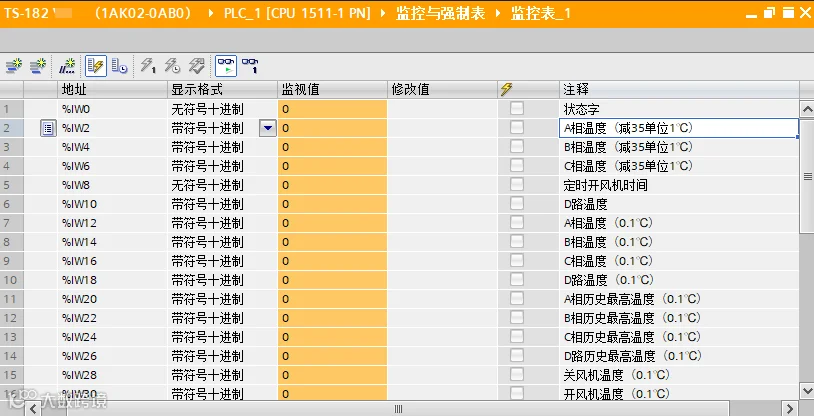

现场模拟温控箱传感器温度变化，在博途软件的数据监控表中实时观察对应地址的数据变化，验证通信的准确性与稳定性。
结语
泗博TS-182网关通过稳定的硬件性能和简洁的配置方式，解决了西门子PLC与底层Modbus设备之间的通信难题，为温控箱厂商提供了一种便捷的PROFINET接入方案，简化现场调试工作，也为电力行业的自动化与智能化提供了可靠保障。
END
