MLCC是电子行业中常用的陶瓷电容器，其尺寸影响物理占用空间、电气性能和可靠性等，因此MLCC尺寸管控对产品质量至关重要。
在此，小优博士给各位介绍MLCC的概况以及MLCC尺寸快速测量解决方案。

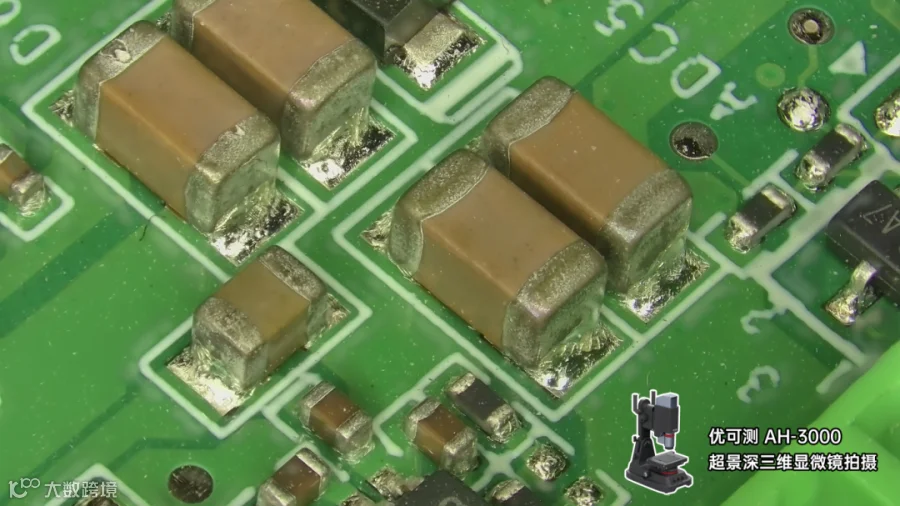

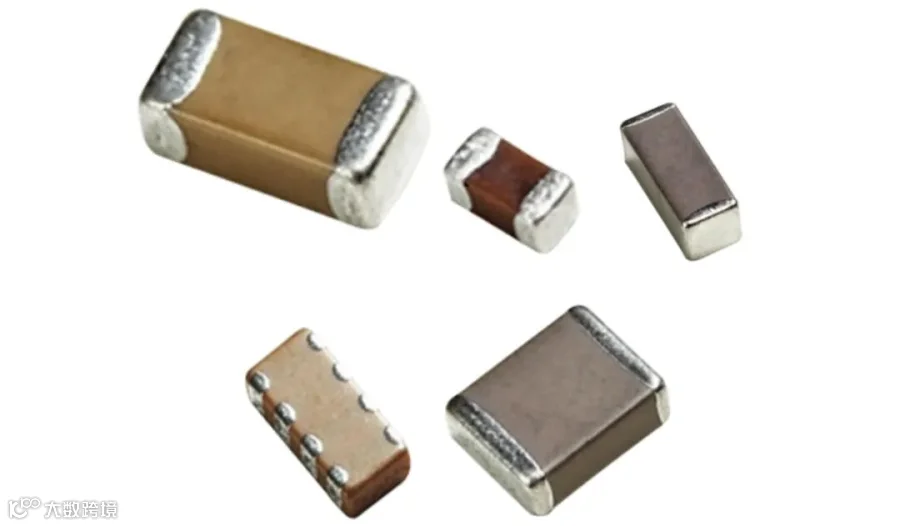

MLCC（Multi-layer Ceramic Capacitors），即多层陶瓷电容器，是电子行业中使用非常普遍的一种电容器 。

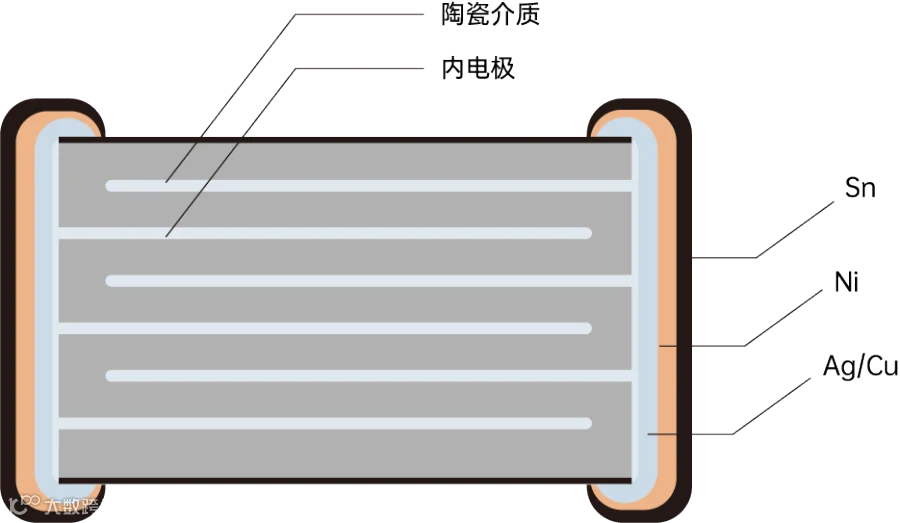

它由多层陶瓷介质膜片印刷内电极浆料，然后通过错位叠合，并在高温下一次性烧结形成陶瓷芯片。在芯片的两端封上金属层（外电极）。
MLCC（多层陶瓷电容器）的尺寸通常用一个四位数字代码来表示。

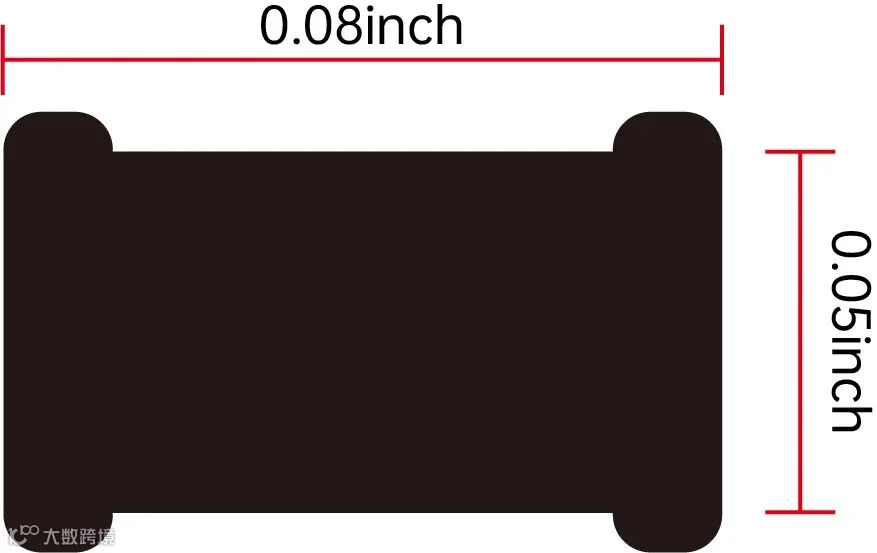

前两位数字代表长度，后两位数字代表宽度。例如“0805”的MLCC，表示长度是0.08英寸，宽度是0.05英寸。
1、MLCC的尺寸不仅决定了电容器的物理占用空间，还影响着其电气性能和可靠性。
容量：相同的材料和电压等级下，尺寸越大通常能提供更大的电容值。
自谐振频率：尺寸较大的MLCC可能具有较低的自谐振频率，这在高频应用中是一个重要的考虑因素。
耐压：尺寸较大的MLCC可以承受更高的电压。
可靠性和耐用性：大尺寸可以有更多空间设计复杂的内部结构，从而可能提供更好的可靠性和耐用性。
安装和布局：尺寸较小的MLCC适合于高密度的电路板设计。
温度特性：尺寸较大的MLCC可能具有更好的温度稳定性，因为它们有更多的材料来分散热量。
2、MLCC的尺寸管控对于确保产品质量、性能和可靠性至关重要。

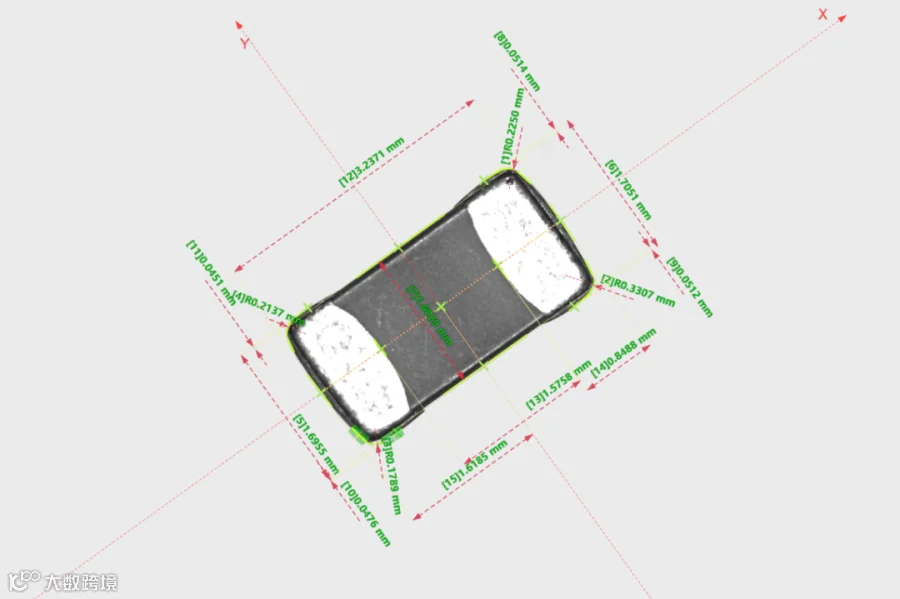

MLCC外形尺寸：长度L、宽度W、高度H，需要精确测量以确保符合标称尺寸和设计要求。
电极尺寸：MLCC端电极A /B的尺寸，影响其与PCB焊接性能和电气连接。
各个MLCC之间的尺寸一致性，可以保证产品的可靠性和以确保其在自动化装配过程中的兼容性。后续需要装进料带内，若尺寸不符，可能会出现卡料情况，对后续自动化SMT贴装有非常大的阻碍。
端头厚度&轮廓角R：MLCC端头的厚度D，轮廓角R ，影响其机械强度和安装后的稳定性。
因此，各厂家为确保MLCC产品的尺寸一致性，需要对MLCC进行批量尺寸检测。

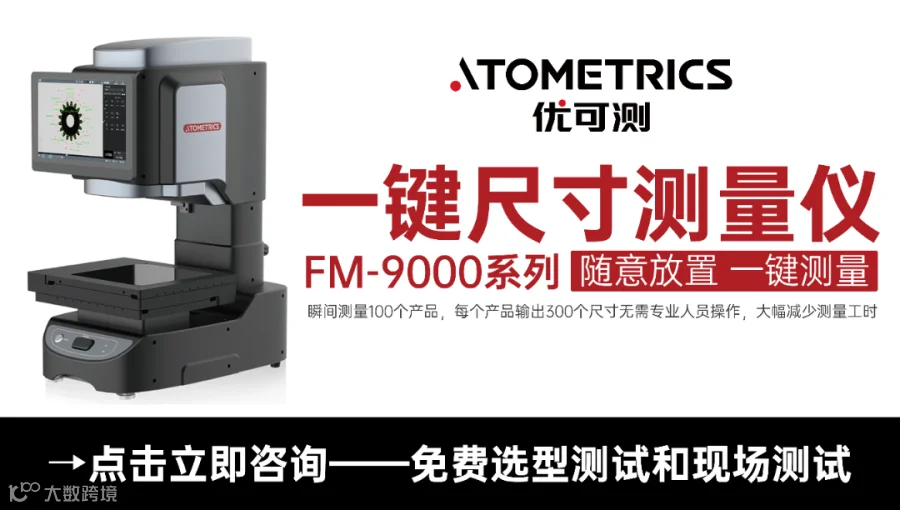

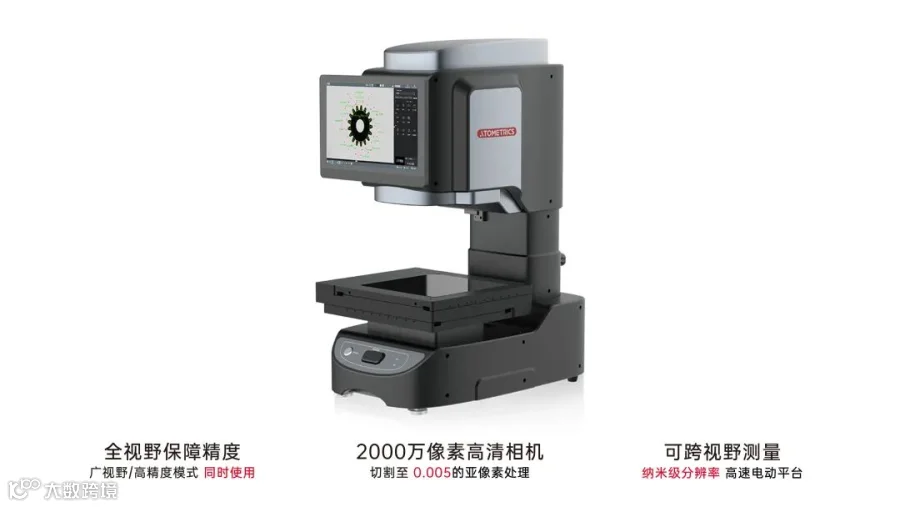

优可测一键闪测仪FM9000系列：瞬间即可完成MLCC几何尺寸测量，进行OK/NG判定，提高产品良率。

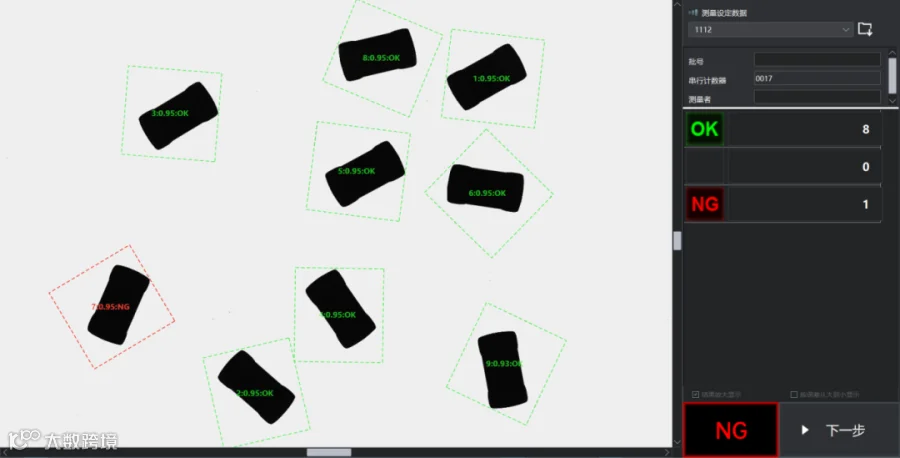

多个产品同时测量，也可瞬间完成检测，自动判断OK/NG。

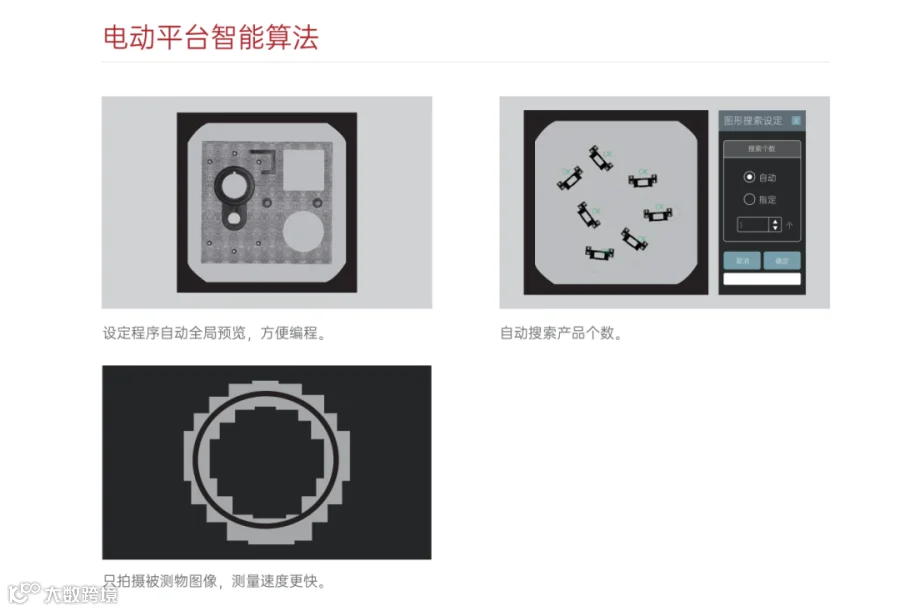

只拍摄MLCC所在位置位置的图片，并只对这部分区域测量；
做到随意摆放，平台智能选择优良路径，自动搜索和切换镜头，以飞快速度测量。
正因MLCC尺寸对产品品质影响之大，质检环节必不可少。
许多厂家面临着质检人员招工难、不同人员测量结果差异较大、测量工时漫长等问题。
优可测一键式闪测仪FM-9000系列：随意放置即可瞬间精确、快速、批量测量，是解决MLCC几何尺寸测量困扰的优选方案，帮助您提升产品良率与产量！
想了解更多检测案例，
请点击文末的“阅读原文”。
若您有任何精密检测需求，
可长按扫描下方二维码填写表单，
优可测工程师将优先为您提供优良检测方案！
点击图片，即刻获取产品手册！

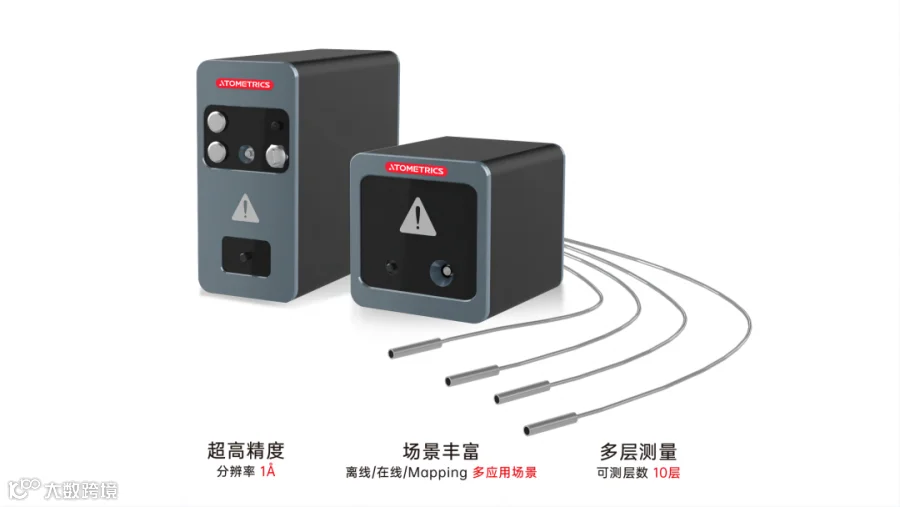

光谱共焦位移传感器AP系列
