IEC61850标准
电力系统自动化领域唯一的全球通用标准。
提出了一种公共的通信标准，通过对设备的一系列规范化，使其形成一个规范的输出，实现系统的无缝连接。
SYNC2000电力规约智能网关是电力自动化行业的协议转换网关，可以实现多种现场总线协议的转换，如Modbus、Modbus TCP、DNP3.0、IEC61850、IEC60870-101/103/104等协议的互相转换，为电力行业的发展注入新的生命力。

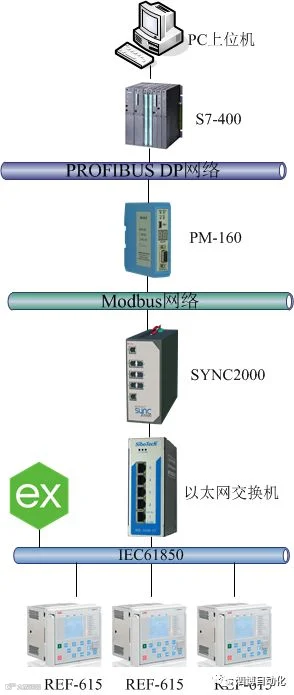

该项目客户的底层设备为ABB的综保设备REF-615，采用IEC61850从站协议，通过与上海泗博的SYNC2000产品对接输出Modbus信号给PM-160，PM-160输出PROFIBUS DP信号给西门子S7-400 PLC，并最终传输给上位机。该方案实现了将IEC61850遥测、遥信信号直接传送到PROFIBUS DP网络，完成了PROFIBUS DP到IEC61850数据的双向通信。

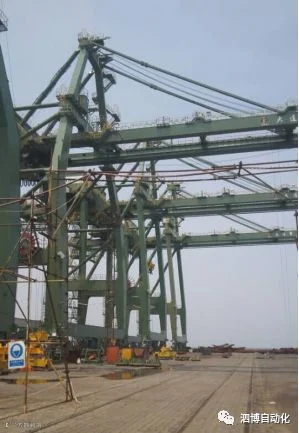

本次项目的实施现场是在某港口基地，现场用到了4部起吊机，其中2部车上用到了上海泗博公司的这套方案，另外2部车用到了上海泗博的Modbus/PROFIBUS DP网关产品PM-160将Modbus信号转换成PROFIBUS DP信号。
项 目 现 场 图
该项目中应用到了上海泗博自动化提供的多款转换网关产品：IEC61850转Modbus网关SYNC2000、工业以太网交换机IES-1000-5T以及Modbus转PROFIBUS DP网关PM-160等几款产品，将现场各种协议接口的系统和设备最终连接到西门子PROFIBUS DP网络。
同时上海泗博代理的美国Kepware公司的KEPServerEX软件（IEC61850 Client驱动）在本次通信过程中也起到了至关重要的作用，KEPServerEX作为一个OPC Server，使用IEC61850驱动能够很好的对ABB公司REF-615产品进行实时的监控与调试。

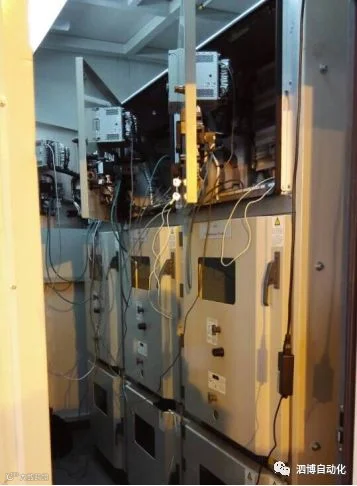

3台IEC61850综保控制柜
+

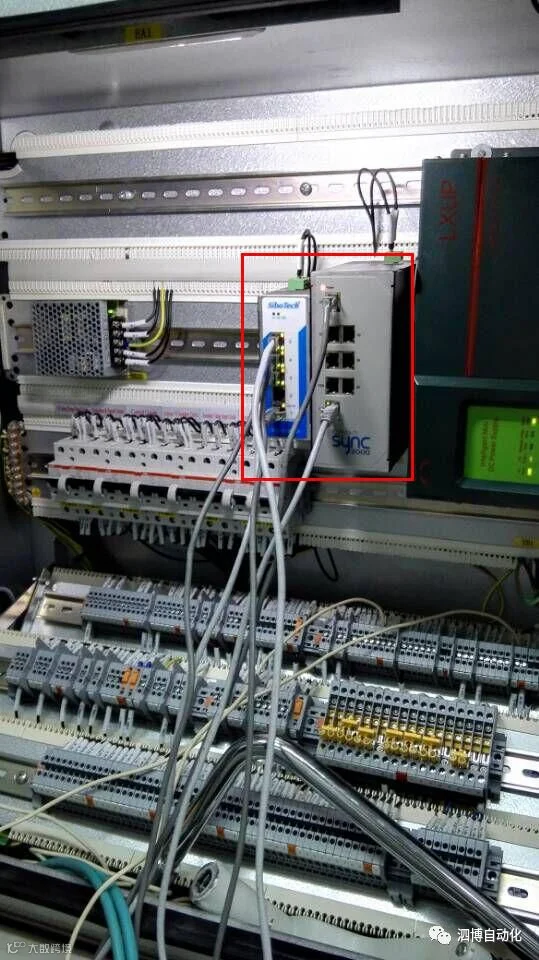

SYNC2000与3台REF-615通信
+

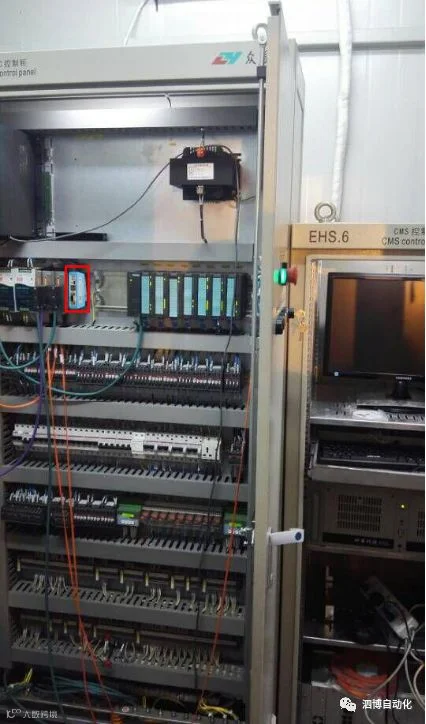

PM-160和西门子S7-400 PLC
+
复习重点
本次泗博代理的SYNC2000实现了Modbus从站转IEC61850主站的功能，同时配合泗博IES-1000-5T工业以太网交换机以及Modbus/PROFIBUS DP网关PM-160产品最终实现了客户上位PROFIBUS DP与IEC61850从站设备的稳定可靠通信。
