成都某自动化公司在污水处理厂的一个项目中，控制中心要实时监控四台罗斯蒙特流量计的瞬时流量和累计流量，一旦监控到瞬时流量和累计流量超过规定的标准，控制中心马上通知处理厂工作人员进行处理调整，确保整个污水处理厂系统正常工作。
控制中心系统使用AB PLC实现远程监控，AB PLC支持EtherNet/IP以太网协议，作为EtherNet/IP主站；罗斯蒙特流量计支持HART 协议，作为HART从站。
解
决
方
案
由于罗斯蒙特流量计与控制中心系统AB PLC支持协议不同，故不能直接通讯实现数据交换，需通过第三方协议转换模块才能实现数据交换。

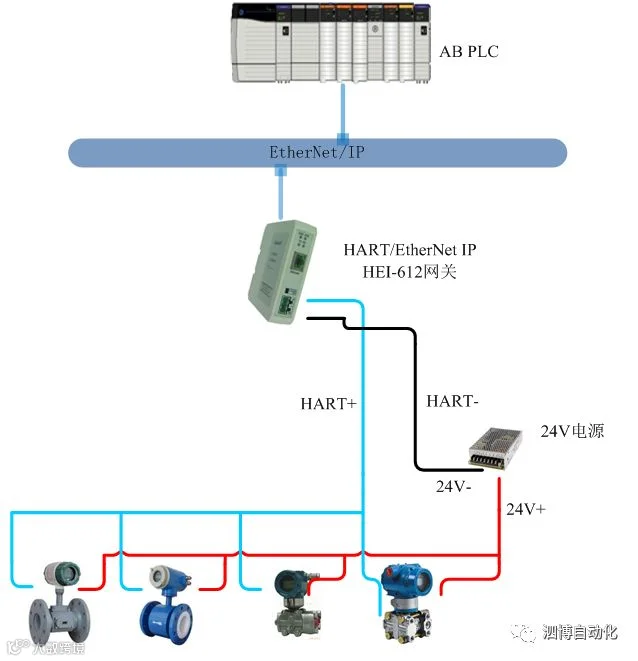

项目系统图
该污水处理厂项目使用的是上海泗博自动化技术有限公司自主研发的网关产品HEI-612，该网关支持连接 HART 协议的设备到 EtherNet/IP网络，很好地满足了控制中心系统通过AB PLC实时监控罗斯蒙特流量计的瞬时和累计流量值的需求。
软
件
配
置
由于HART端要接四个HART仪表，故“网络模式”要设置为“多点”模式，多点模式下HART仪表的地址不能为0，范围从1至15，此模式HART支持数字信号，不支持模拟信号！
HART参数配置
HART 03号命令可以采集4个HART变量，一般情况下采集HART仪表的多个变量时都使用此命令。由于要采集罗斯蒙特HART仪表的瞬时流量和累计流量，所以本案例选用HART 03命令。
HART 03命令格式

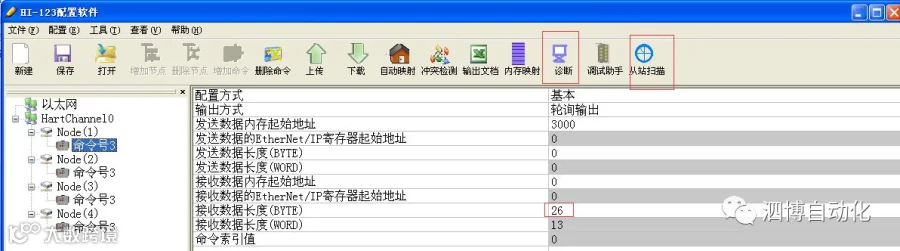

HART命令的实际响应数据中还包含2字节的状态信息(位于最前面)，这两字节没有在上图中体现。图2中03命令的响应为24字节，在HI-123中配置时需多两字节设为26。调试模式下使用HI-123的诊断功能可在线查看03命令采集的四个变量的数值和单位，不必使用EtherNet/IP主站，便于现场调试。软件的“从站扫描”可扫描到在线HART仪表，也可在线修改HART仪表的地址。
配置命令号3
结
论
通过使用上海泗博自动化技术有限公司的HEI-612网关，实现了用户在控制中心远程监控罗斯蒙特HART流量计的瞬时流量和累计流量的目的， 确保污水处理厂系统的正常工作！
