📌背景
在冶金行业轧钢生产线上，直流调速器凭借其低速大扭矩、高动态响应等优势，长期承担着轧机主传动、卷取机等关键设备的驱动任务，在冶金等行业具有广泛应用。
📌项目挑战
某高端轧钢生产线改造项目中，面临以下技术瓶颈：
🧩控制系统升级：全线采用西门子S7-1500 PLC作为核心控制器，工业网络统一为PROFINET协议，要求所有现场设备均接入PROFINET网络；
🔌驱动设备现状：生产线上的直流调速器（用于轧机主传动及卷取机）仅配置了PROFIBUS DP通讯接口，无法直接与S7-1500 PLC通信；
⚙️严苛的工艺要求：轧机主传动需要毫秒级动态响应，咬钢、抛钢瞬间的数据交换必须实时、可靠，任何通信中断或延迟都可能影响产品质量甚至引发设备故障。
📌解决方案
经综合评估和对比，项目选用上海泗博自主研发生产的PROFIBUS DP主站转PROFINET从站网关DPN-712，作为PROFIBUS DP主站连接直流调速器，作为PROFINET从站与S7-1500 PLC通信，构建起稳定、高速的跨协议通信桥梁。

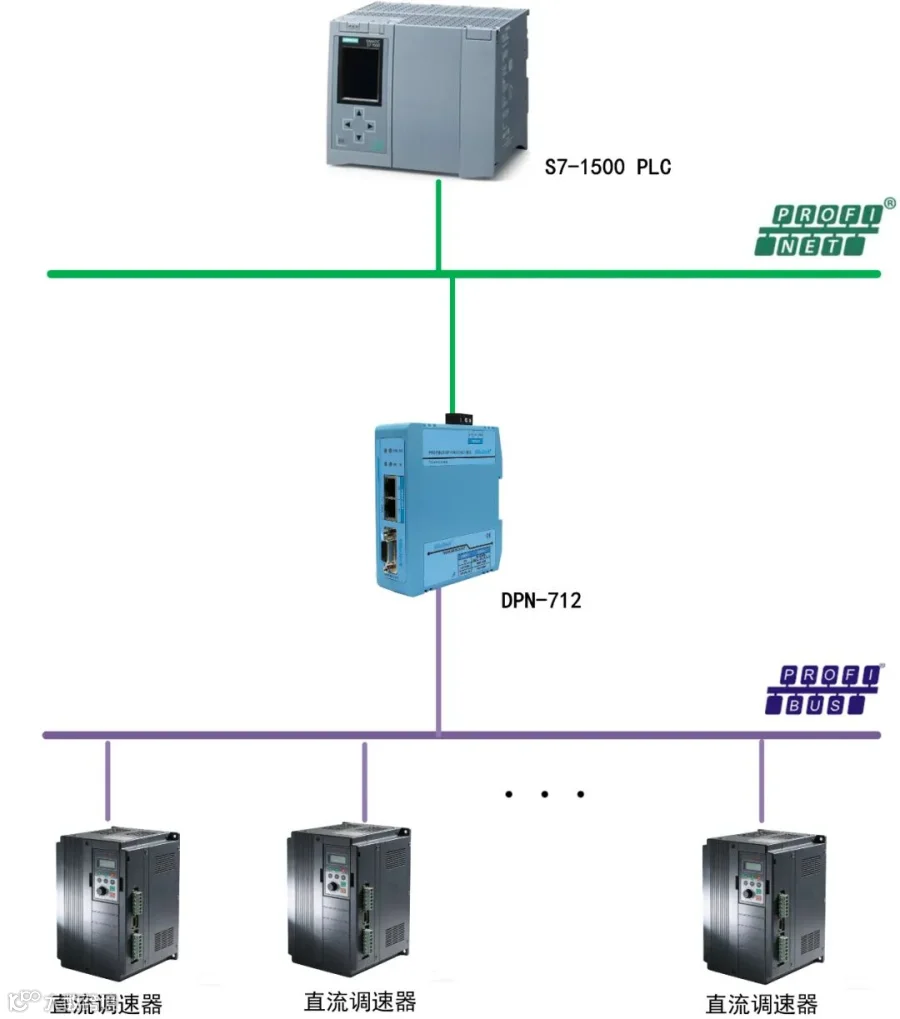

图一：通信拓扑图

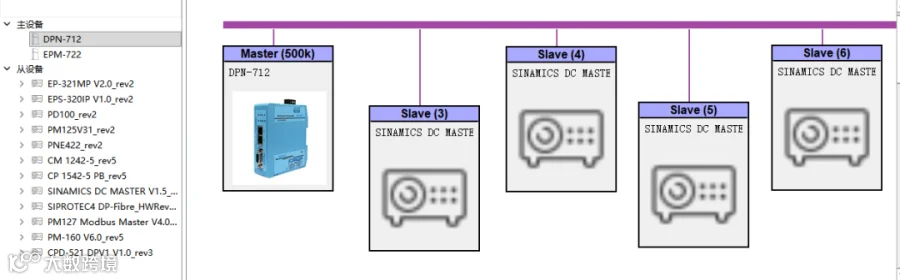

图二：PROFIBUS DP设备在网关配置软件组态图
在项目实施中，DPN-712实现了以下关键功能：
✅轧机主传动实时控制
S7-1500 PLC通过DPN-712向直流调速器发送速度给定、控制字等指令，同时实时读取驱动器的实际转速、电流、状态字和故障码。在轧机连续咬钢工况下，持续保持10ms通信周期，满足轧机高动态响应要求。
✅卷取机张力闭环数据采集
DPN-712将卷取机驱动器的转矩电流、实际转速等参数实时上传至S7-1500PLC，用于张力控制和卷径计算，确保带材恒张力运行。
✅统一诊断与预警
通过DPN-712将PROFIBUS侧的故障信息映射至PROFINET网络，S7-1500可统一监控全线驱动设备状态，故障定位时间缩短50%以上。

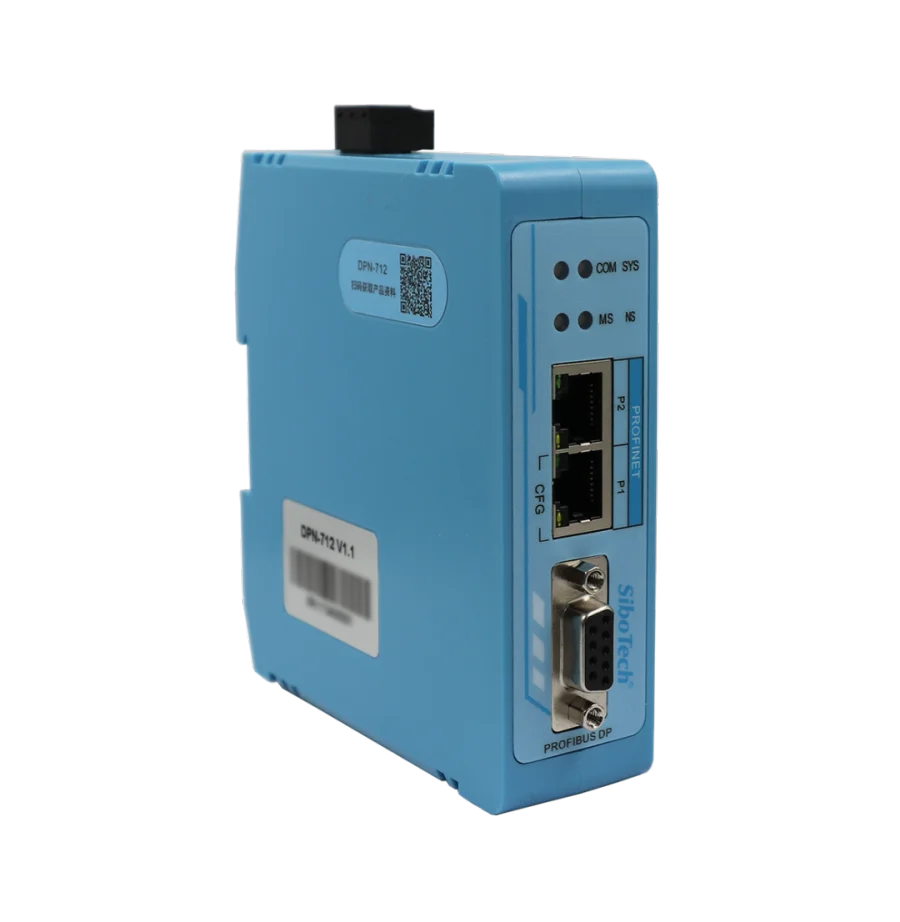

📌DPN-712简介
DPN-712是一款高性能工业协议转换网关。它作为PROFIBUS DP主站，能连接多达125个从站设备；以太网端支持PROFINET协议，支持MRP介质冗余和S2系统冗余，可无缝对接西门子S7全系列PLC及其他PROFINET主站系统，为复杂工业现场提供稳定、可靠、高效的数据通信解决方案。
总
结
在该轧钢生产线改造项目中，采用DPN-712网关成功实现了S7-1500 PLC与直流调速器的跨协议组网，解决了PROFIBUS设备接入PROFINET网络的难题，既保护了原有驱动设备的投资，又满足了产线对实时性、可靠性的严苛要求，为同类冶金项目的新旧系统融合提供了可复用的成熟方案。
