《小瓦研谈》第三期——现场实施、RS485通讯布设

如何让一个不懂调试的普通电工，完成电力监控安装与扫码自动接入？

本文从4G一体式表计产品出发，介绍相关产品安装方法和注意事项，进而延展到485总线、调试相关知识，苏总相对完备的介绍了相关产品和经验，让大家受益颇多。

苏洪海（千瓦科技实施总监）讲解课程

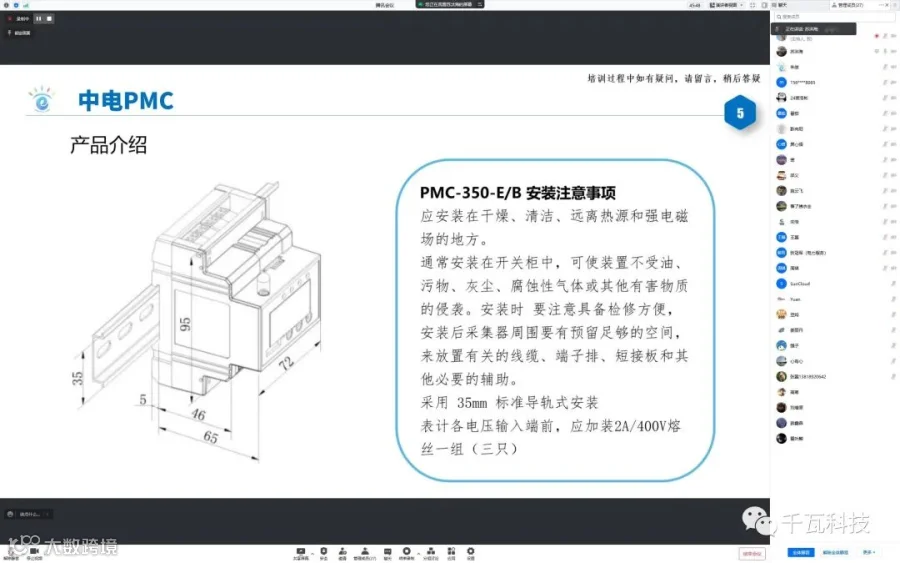

能够提供高精度的三相电压、电流和功率等基本测量数据，并具有需量计算、谐波计算、定值越限等功能。装置采用开口式 CT，支持免停电安装， 在改造项目中可大大缩短施工成本及施工时间；支持 4G 通信方式，采用导轨式安装，可以满足空间苛刻的配电箱安装要求，为用户节省大量投资和使用空间。支持掉电检测功能，掉电后支持上传掉电信息，并可持续工作 15 秒以上。同时满足各省市环保用电的政策要求。

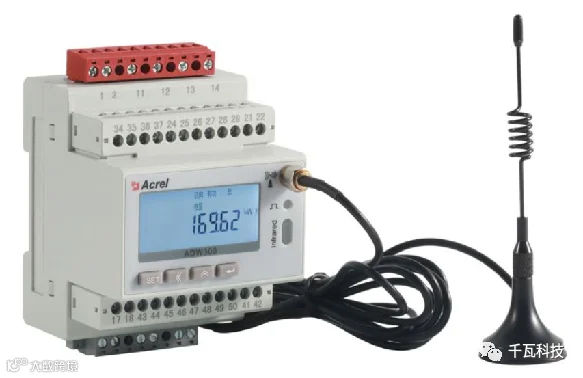

主要用于计量低压网络的三相有功电能，具有体积小、精度高、功能丰富等优点，并且可选通讯方式多，可支持 RS485 通讯和 Lora、NB、4G、wifi 等无线通讯方式，增加了外置互感器的电流采样模式，从而方便用户在不同场合进行安装使用。可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量、运维监管或电力监控等需求

在电力监控等数据通信以及分布式工业控制系统当中，经常需要使用串行通信来实现数据交换。目前，有RS-232,RS-485,RS-422几种接口标准用于串行通信。
不同电力设备通过RS-485串联起来，组成物物相连的网络，再依靠Modbus协议接入网络，各设备之间进行互联互通，实现系统的集中监控，分散控制的功能，推动了能源数字化、工业自动化的发展。
485总线对接线方式要求较高，常见消除干扰的方法有：
(1)采用屏蔽双绞线并有效接地。

(2)强电场的地方还要考虑采用镀锌管屏蔽。

(3)布线时远离高压线，更不能将高压电源线和信号线捆在一起走线。

(4)采用线性稳压电源或高品质的开关电源(纹波干扰小于50mV)。

1、485/422串口调试线

2、笔记本电脑，电脑内安装好通用串口调试软件

3、被调试设备的通讯协议

4、被调试设备的使用说明书

5、120Ω电阻

6、工具
