电缆选型误区对发电量的影响
案例现场1
这是湖北武汉的一个项目，客户于2014年8月安装了一个20kW的项目。经过3年多时间运行，发电量逐渐降低，由最初平均每天70多度，到现在平均每天60多度。主要表现为中午发电高峰时，并网开关经常跳开，现场有时会闻到烧焦气味。
现场勘察情况：组件没有阴影遮挡，表面干净无灰尘，组件颜色一致，没有色差，逆变器没有漏电流报警、电网电压报警等信息。笔者断开逆变器，拆开交流开关的接线和逆变器的接线端子，发现电缆前端的接线端子已部分氧化，呈黑色；周边温度高，手无法放上去。逆变器交流防水接头密封圈没有装，交流接线端子也部分氧化，还有一些水气。
经分析，客户交流电缆用的是铝线，是造成接线端子部分氧化和接头不防水的主要原因
理论分析
▌（1）铜铝接头易出现电化学腐蚀， 铜铝直接连接会形成一种化学电池。这是由于铝易于失去电子成为负极，铜难以失去电子成为正极，于是在正负极之间就形成了一个1.69V的电动势，并有一个很小的电流通过，腐蚀铝线，即电化学腐蚀。这样就会引起铜铝之间接触不良，接触电阻增大。当有电流通过时，将使接头部位温度升高，而温度升高更加速了接头腐蚀，增加了接触电阻，造成恶性循环，直至烧毁。
▌（2）铝线表面易在空气中氧化。凡导体表面都或多或少地存在膜电阻。若膜电阻引起连接处过热，过热又会使膜电阻增大，导电情况就越恶化，而铝线连接中这类过热的情况尤为严重。这是因为铝线表面即使刮擦光洁，它只需在空气中暴露数秒钟即可被氧化而立即形成一层氧化铝薄膜。其厚度虽只几个微米，但却具有很高的电阻率，从而呈现较大的膜电阻。因此在铝线施工连接时，应在刮擦干净铝线表面后立即涂以导电膏，以隔断铝线连接表面与空气的接触，不然将增大接触电阻。
▌（3）逆变器的输出防水接头，其线径也是按照铜线来设计的。如果采用铝线，则需要大一型号的线。如30KW逆变器，设计输出使用10平方的铜线，用铝线则需要16平方，线缆面积增加，而防水接线端子面积有限，有可能容不下，只能把防水密封圈去掉。
案例现场2
客户安装一个40kW的逆变器，刚运行不久，出现交流端冒烟，交流开关跳闸。打开接线盒，发现交流接线松脱，发生短路现象。
经检查，客户交流线是硬铜线，出来便转一个弯，造成应力增大，交流接线螺丝慢慢松动，时间一长，便松脱，造成短路。
总结

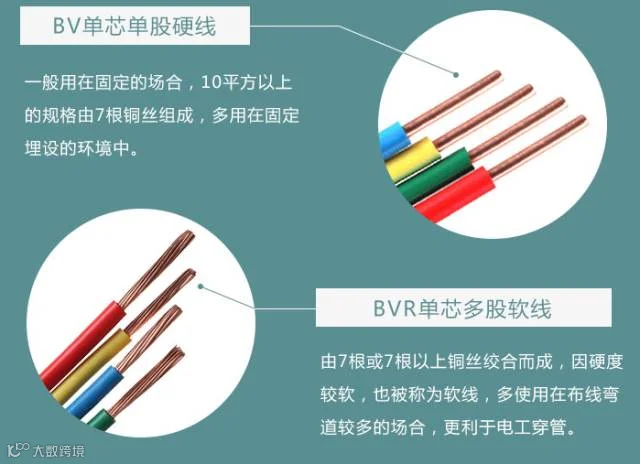

交流电缆选型时，最好选择软铜线。一方面可以避免铜铝化学腐蚀，另一方面可以减少压接应力，避免松脱。
阴影对发电量的影响
光伏系统安装之后，用户最关心就是发电量，因为它直接关系到用户的投资回报，影响发电量的因素很多，组件，逆变器，电缆的质量，安装朝向方位角，倾斜角度，灰尘，阴影遮挡，组件和逆变器配比系统方案，线路设计，施工，电网电压等等各种因素都有可能，本系列文章将根据实际案例一一探讨各种因素。本文主要讨论阴影遮挡对发电量的影响。
时间：2017年8月30号，地点：深圳市观澜镇，一个10kW电站，客户反应发电量不高，这个电站是8月11号并的网，到8月29号为止，共发电500度，考虑到有4天是大雨，实际发电天数是15天，平均每天约33.3度，和年平均数据差不多，但8月份是光伏发电的高峰期，笔者查到深圳地区同等装机量的电站，10kW每天是40-50度左右，接到客户的电话邀请，笔者立即安排去现场考察。
组件是使用的265W多晶，数量是40块，逆变器是使用深圳古瑞瓦特Growatt 10000TL3-S，采用20块串联，2路并网的方式，直流电缆采用光伏专用4mm专用电缆，交流电缆采用型号BVR线径为4mm的铜电缆，交流开关采用500V20A，逆变器没有漏电流报警，电网电压报警等信息，说明电气系统方案和线路设计符合要求。

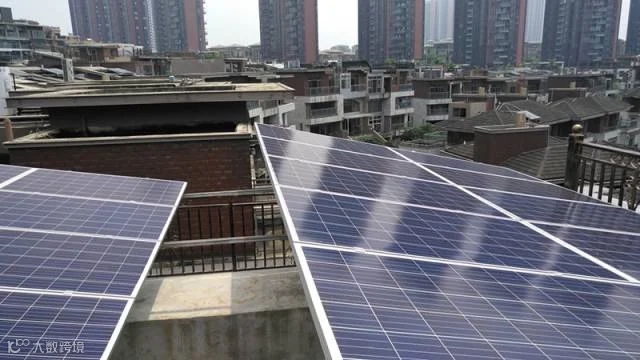

组件颜色一致，没有色差，组件是新安装，台风刚过，表面干净无灰尘，组件安装方位角度正南，面板PV1倾斜角度约5度，面板PV2倾斜角度约15度。从10:30分到12:30分两个小时内，面板1最大峰值功率约为4580W,面板2最大峰值功率约为3880W，拆开组件和逆变器接线，面板PV1开路电压是648V, 面板PV2开路电压是635V,电压相差很小，说明组件，逆变器，安装角度，施工等没有问题。

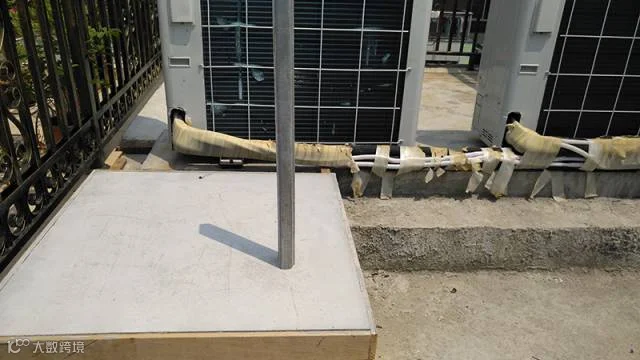

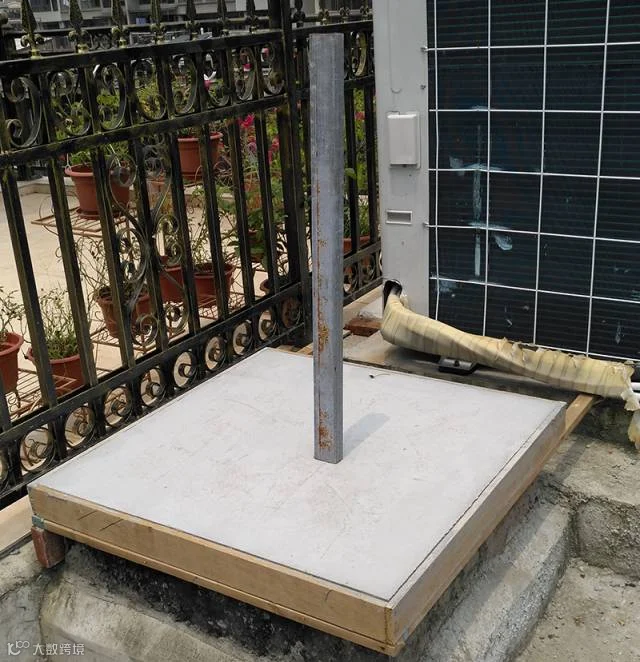

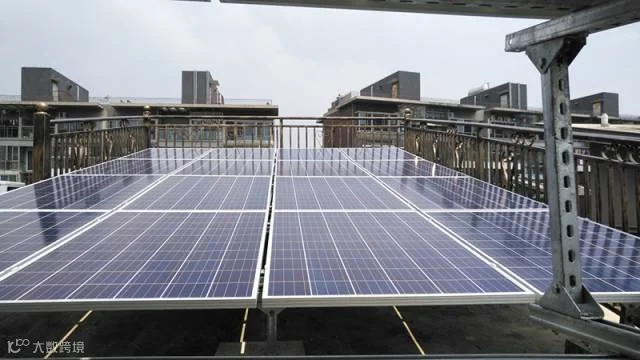

经现场排查，影响发电量最大可能因素中阴影。面板PV1东向、西向和北向，面板PV2南向、北向均有金属护栏，离组件很近，约0.02米，比组件高0.5米左右，为了证实阴影对系统发电量的影响，笔者在电站边上竖起一根金属杆，观察阴影。
在上午11：10分左右，太阳由东向西，面板PV1功率是3230W，面板PV2功率是3640W，组件最大功率相差410W，约为12%，因为面板PV1东面的护栏，有部分阴影落在组件上，面板PV2东面没有护栏。
中午12：30分，当天测试时太阳最强，太阳由南向北，面板PV1峰值功率达到4580W，面板PV2峰值功率是3880W，PV1反过来比PV2大700W,约为18%，因为南面的护栏有阴影。组件是竖排安装，此时阴影遮挡住5块组件的下半部，对系统的发电量影响更大。
在这个应用案例中，阴影只挡住了靠近护栏一部分组件，大部分组件都没有阴暗，但发电量为什么会整体受到影响，这就是电路串联的木桶效应：在组件串联电路中，每一块电流都是一样的，最大电流是由电流最少的一块组件决定的。所以只要有一块组件的一部分受到阴影遮挡，电流减少，这一路组件都会受到影响，输出功率减少。
组件有阴影遮挡对系统发电量影响很大，这个10kW系统，初步估计四周的护栏会影响系统发电量的15%到20%左右，所以在设计时，要尽可能抬高组件，避开阴影遮挡。
