保时捷PCM3.1系统主机-安装流程

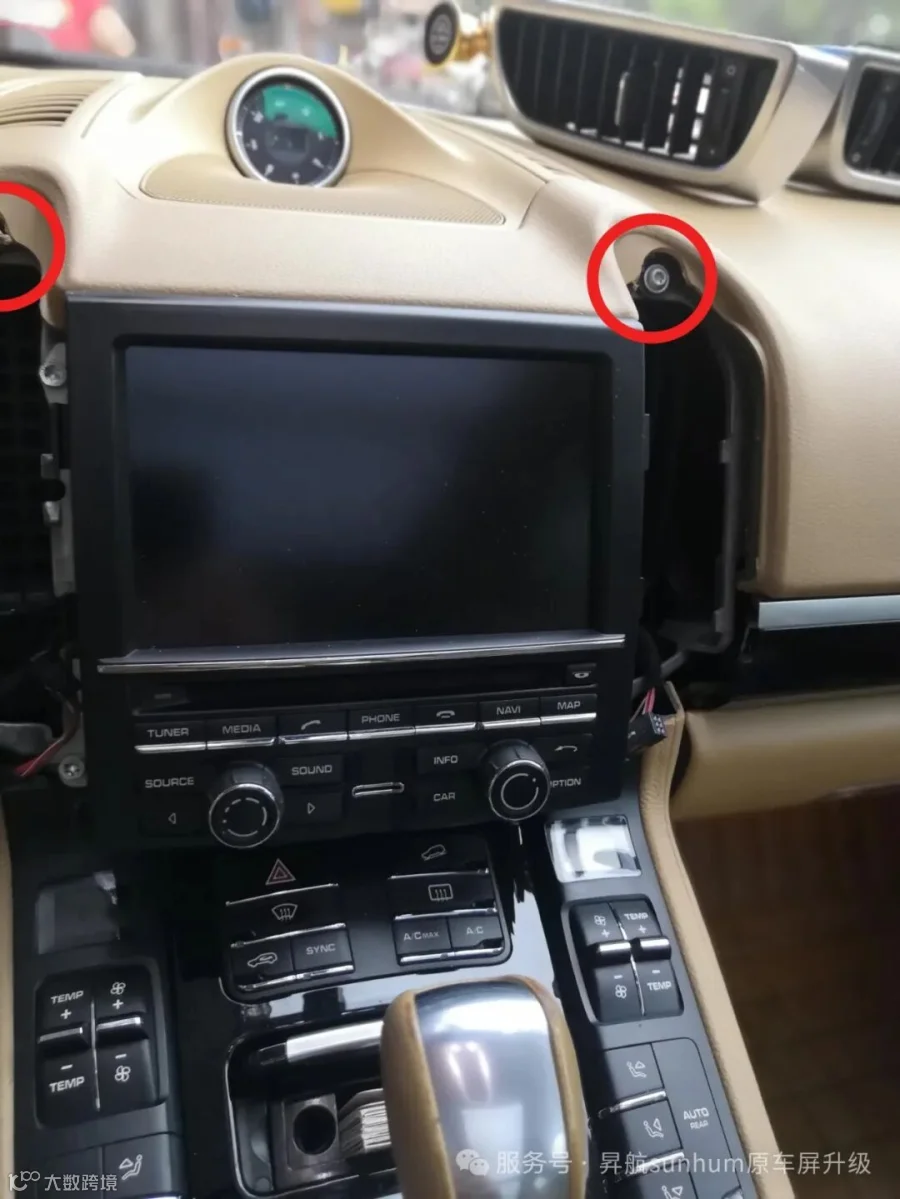

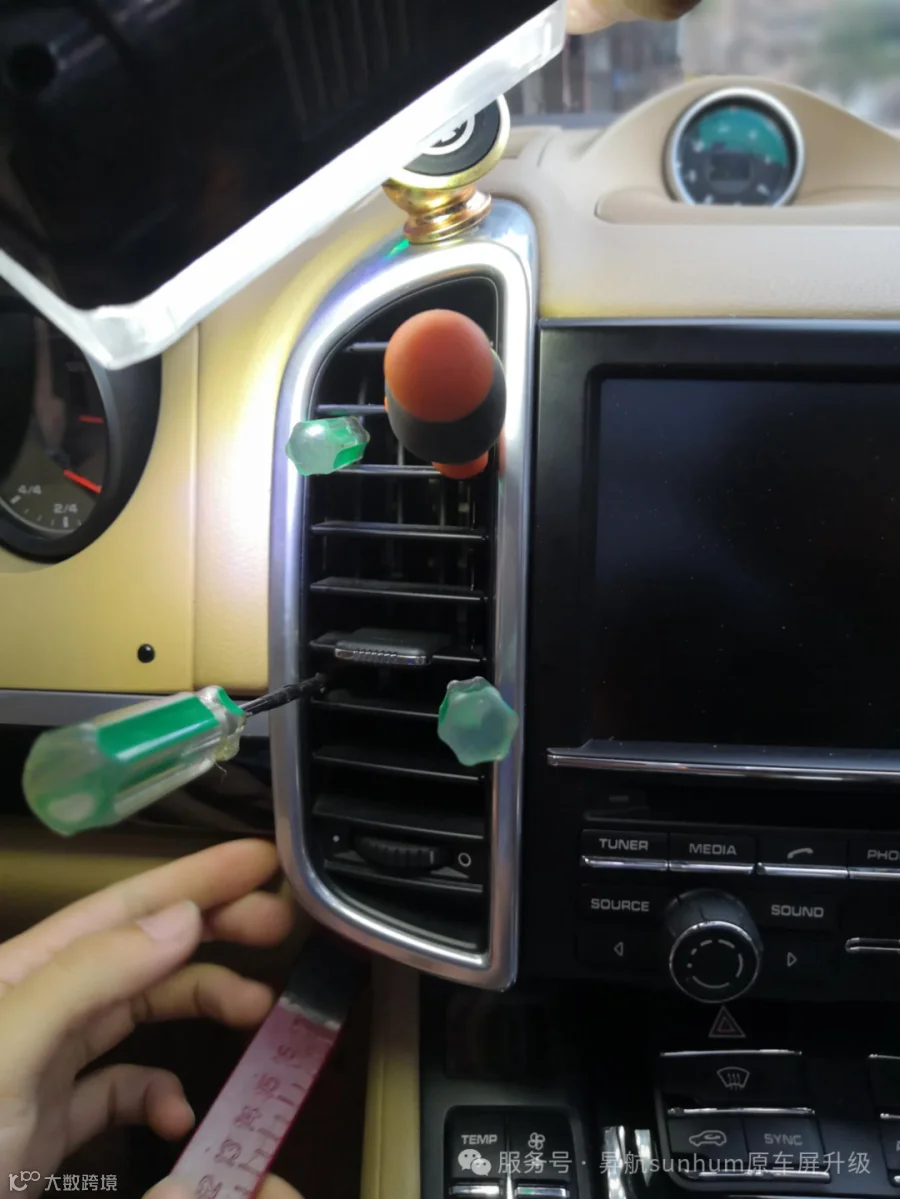

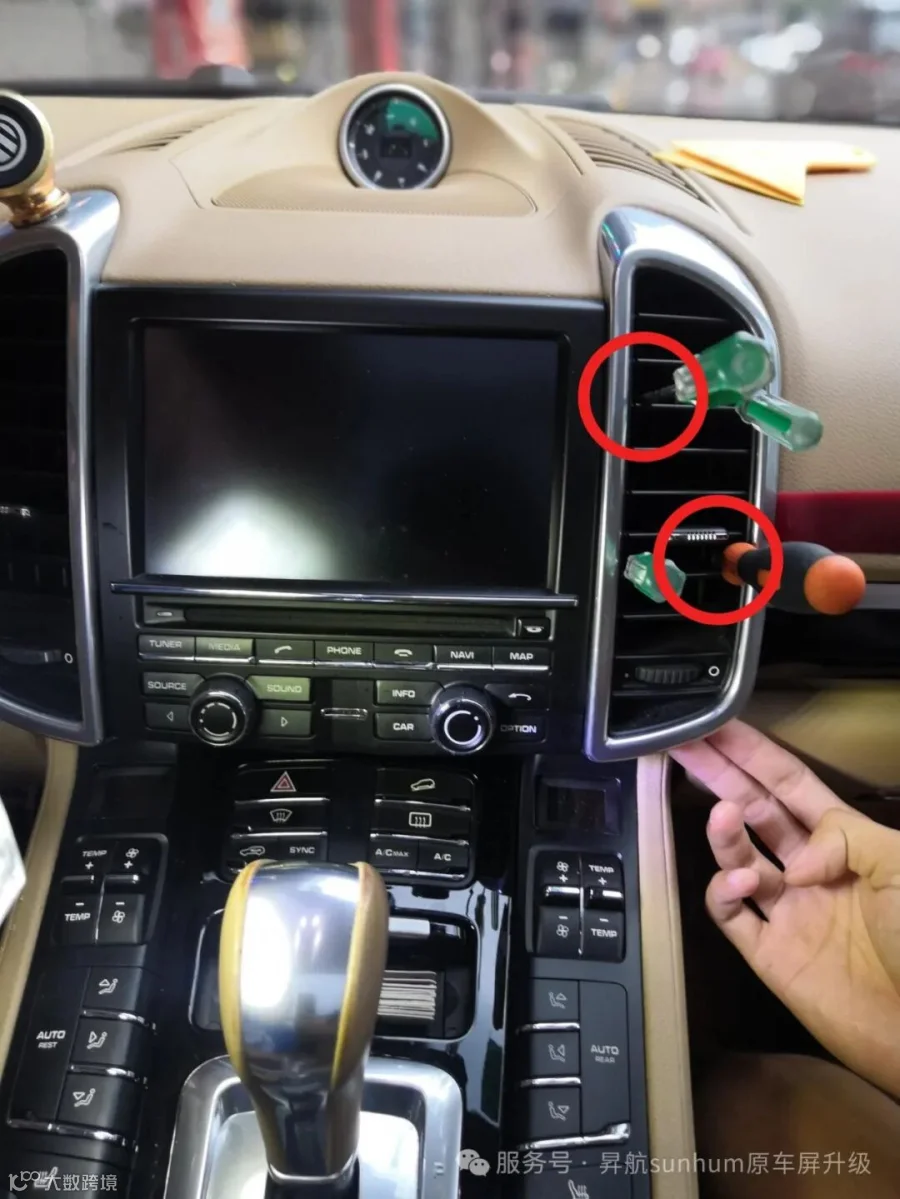

一、先用螺丝刀顶住显示屏左边空调出风口，用翘板翘下左边的空调出风口（图1），用螺丝刀顶住显示屏右边空调出风口，用翘板翘下右边的空调出风口（图2），拧下显示屏两边的四个螺丝，取下原车CD主机（图3）。

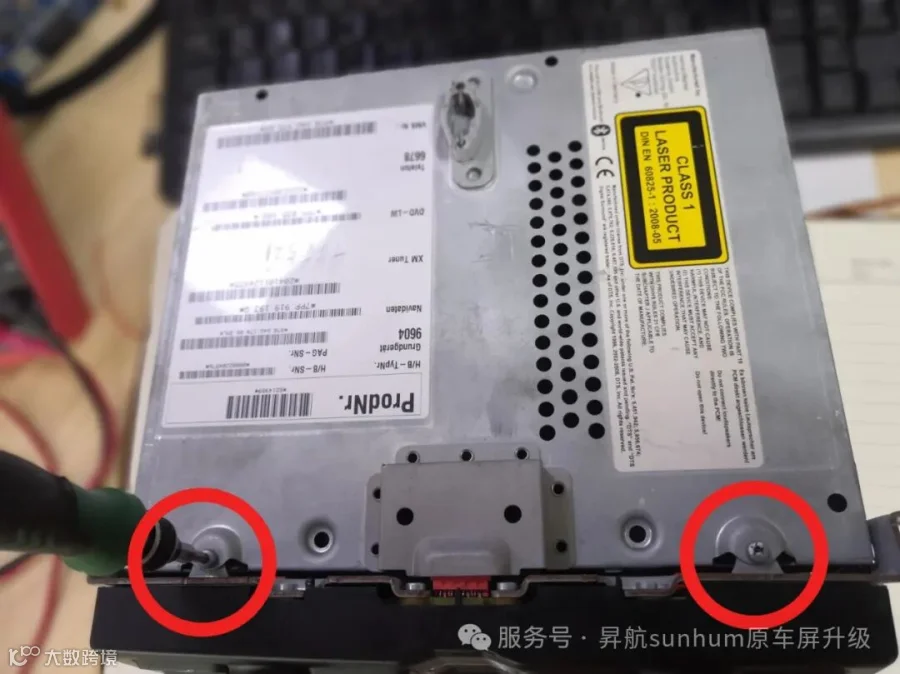

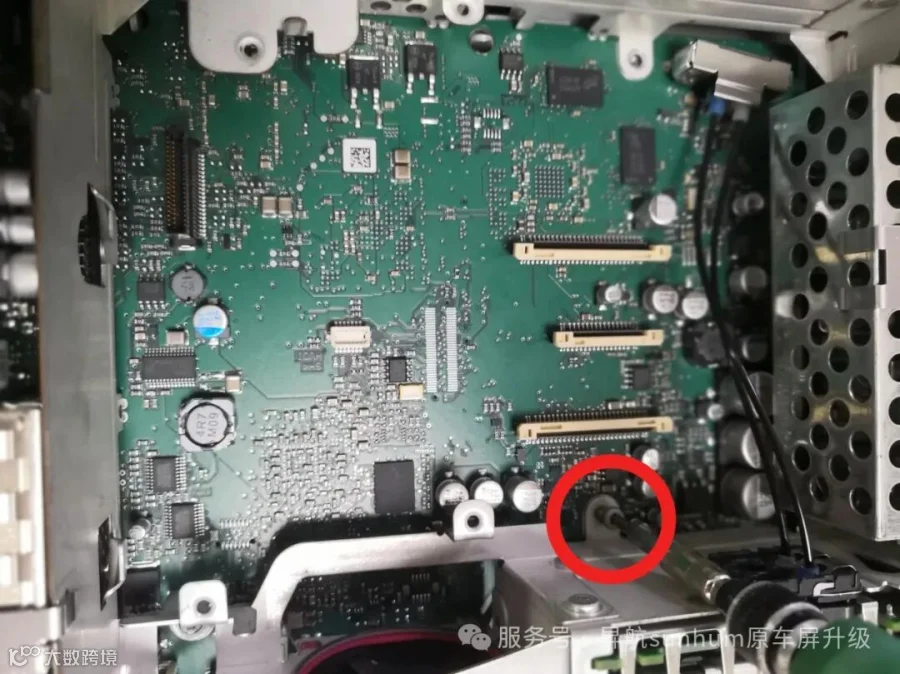

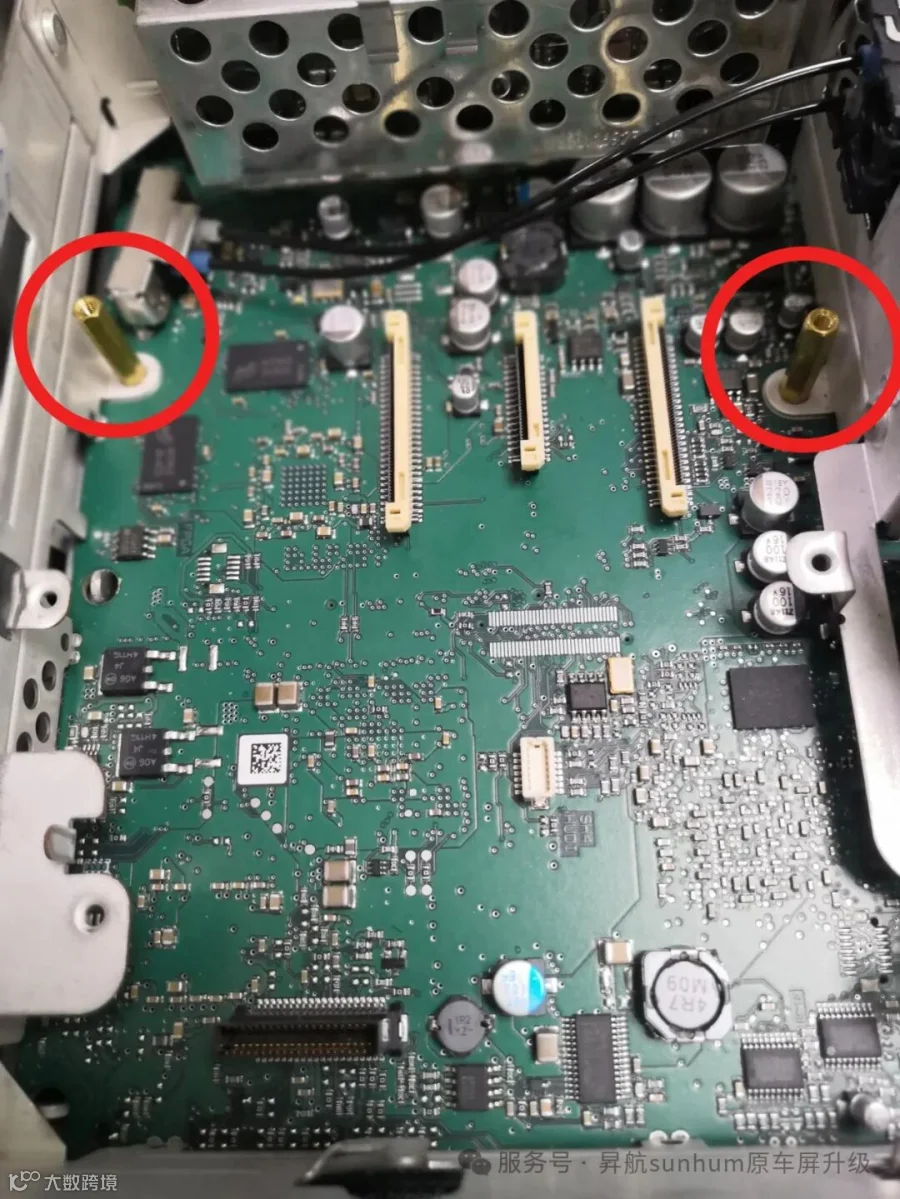

二、拧下显示屏下盖背面的两个螺丝和后盖的三个螺丝，拆下后盖（图4），拆下原车显示板上面的两颗螺丝（图5），将原车主板的两个螺丝更换成铜柱（图6）

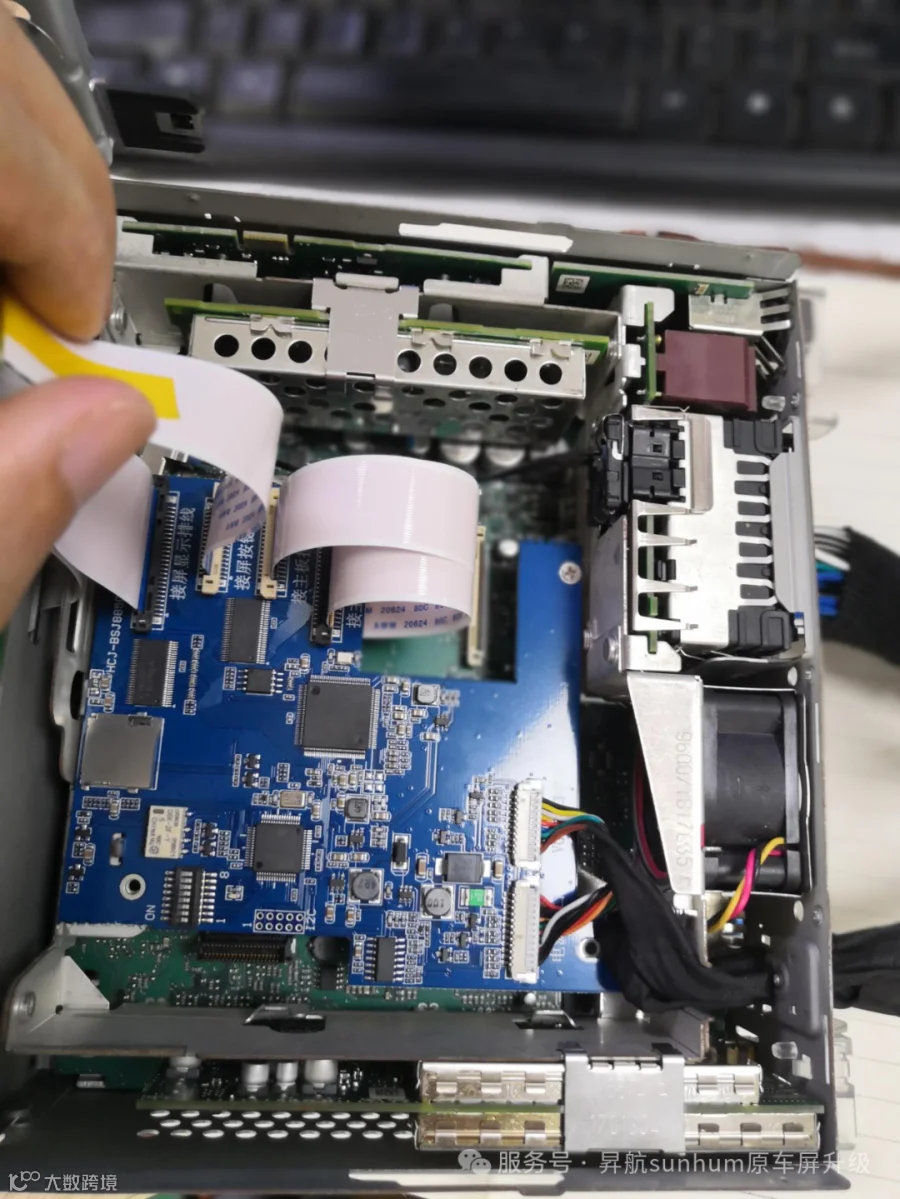

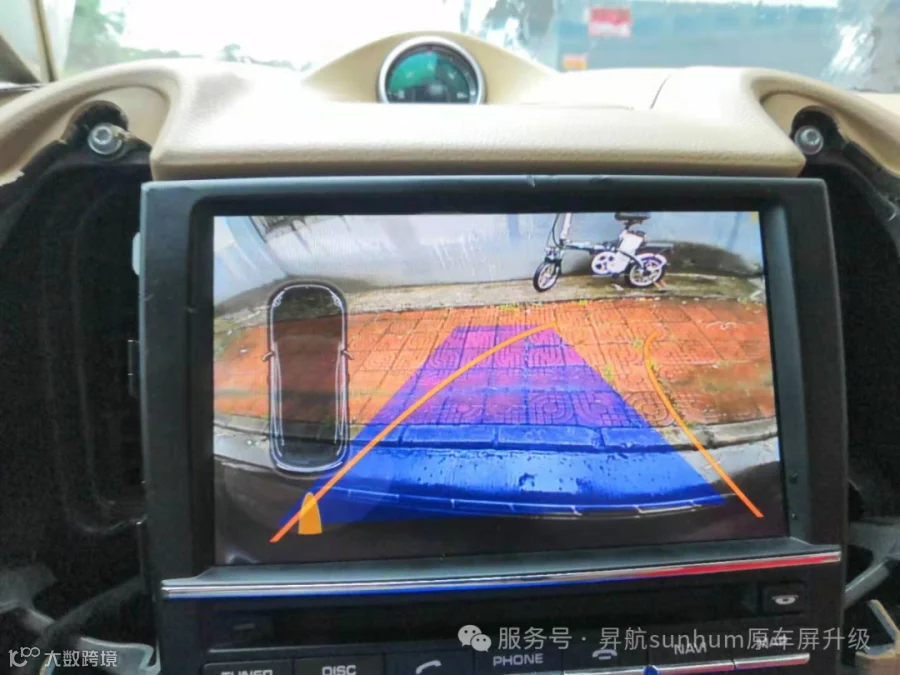

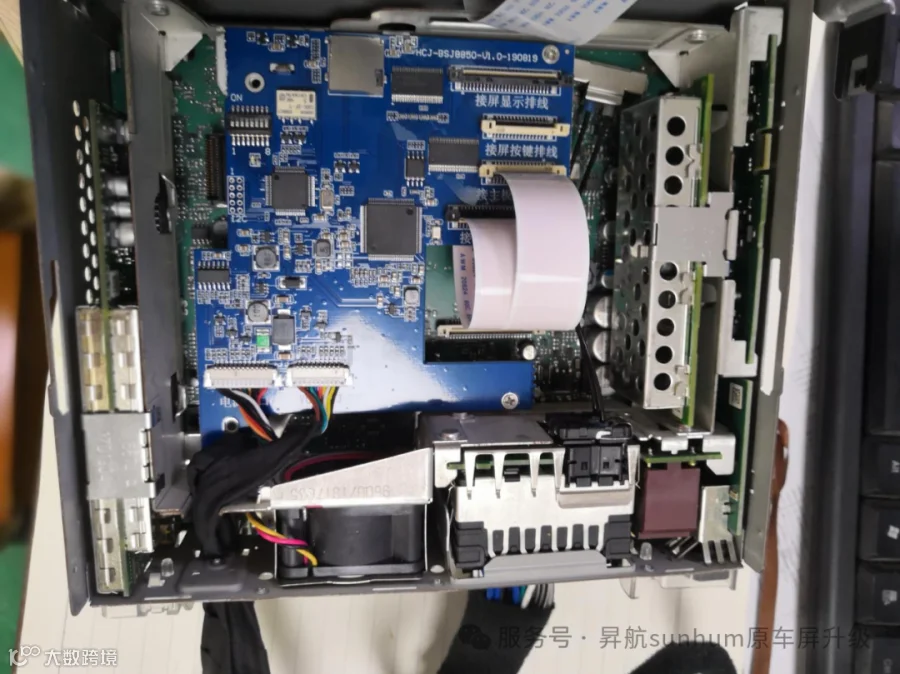

三、固定好转接小板，穿出细排线（图7、8），检查线束，复原后倒车效果（图9）

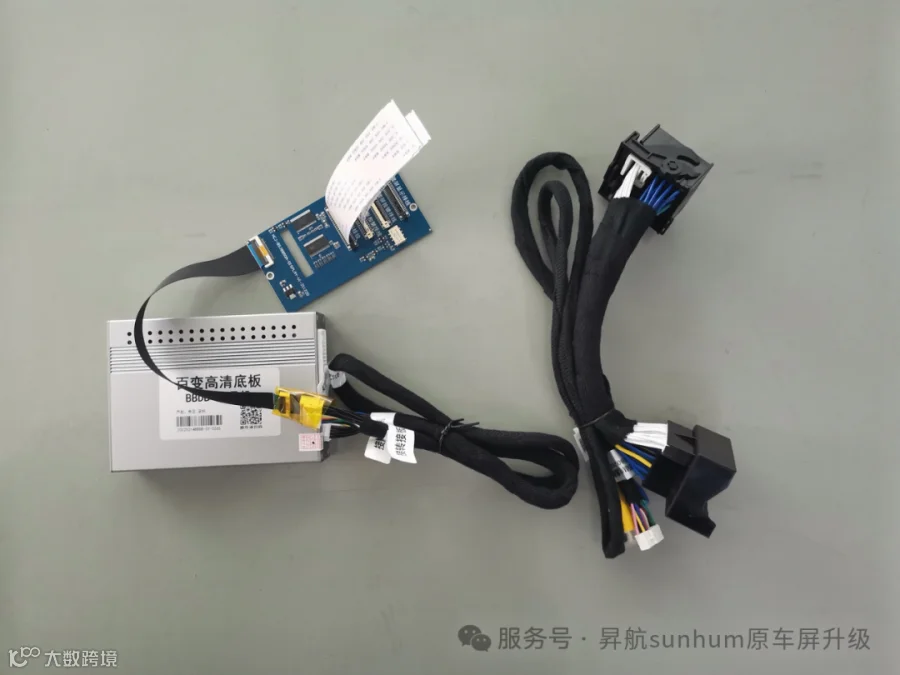

四、产品拨码图及一体机产品图片
