路虎电装主机-安装说明书

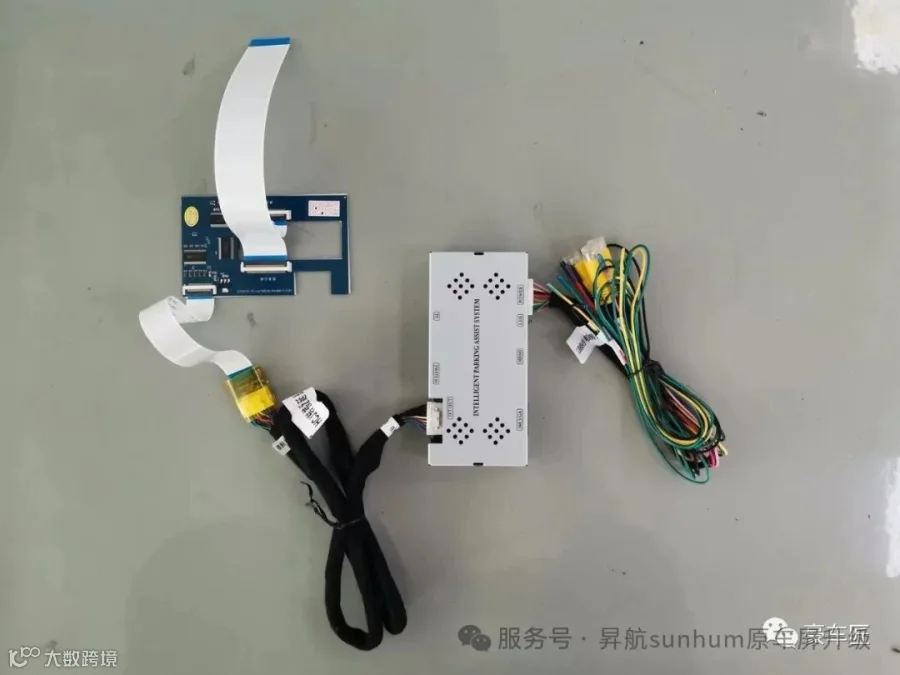

路虎高清VGA解码器盒

产品适用车型：10款揽胜、发现4

特别注意：1. 原车空调面板插好，原车屏幕才可以亮。

2. 要配BT-AMI 或者 BT-FM模块

3.所有拆装过程都需要断电并且做好原车保护措施，避免损坏原车部件。

一、路虎揽胜安装流程图

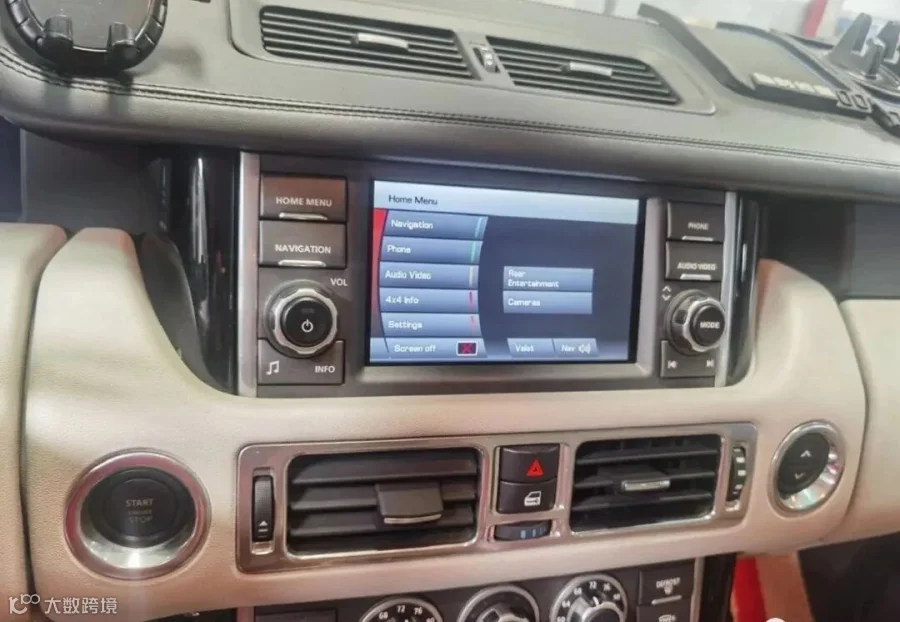

路虎揽胜中控效果图（图1）

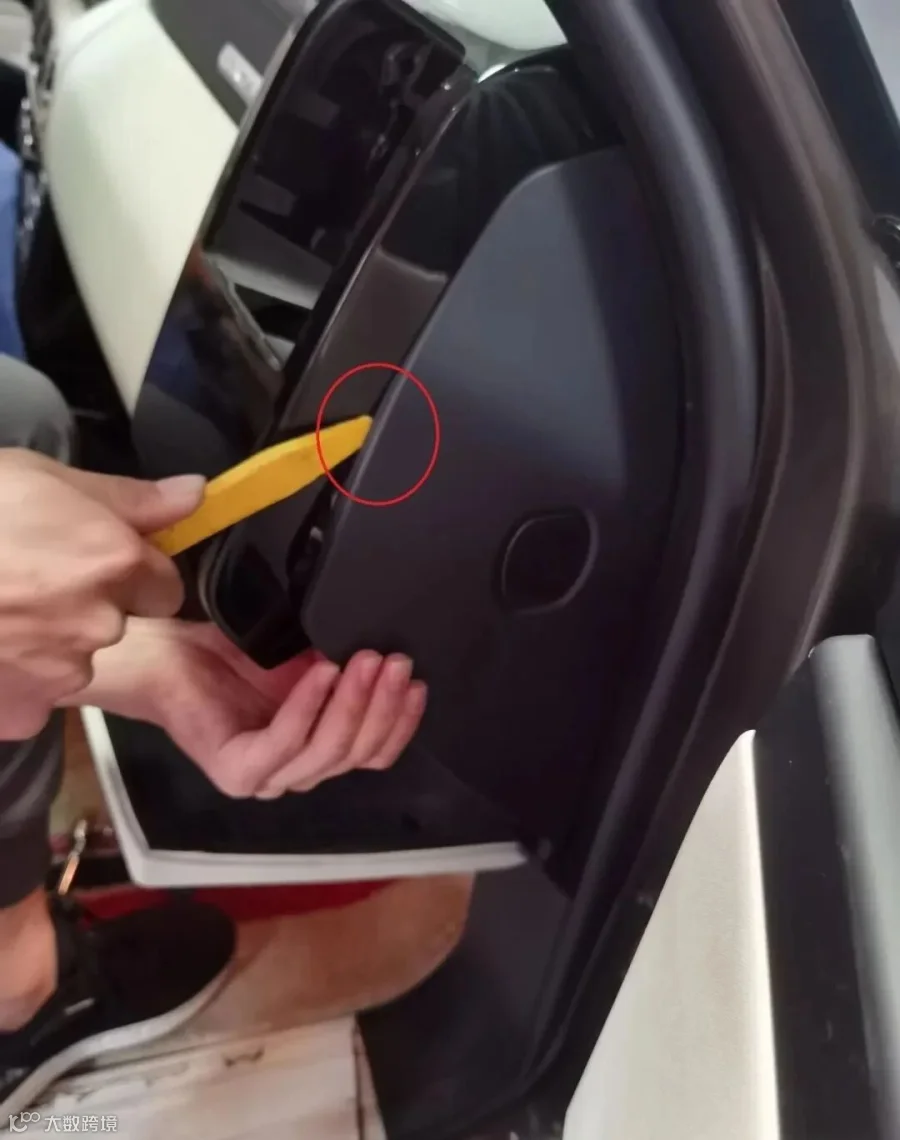

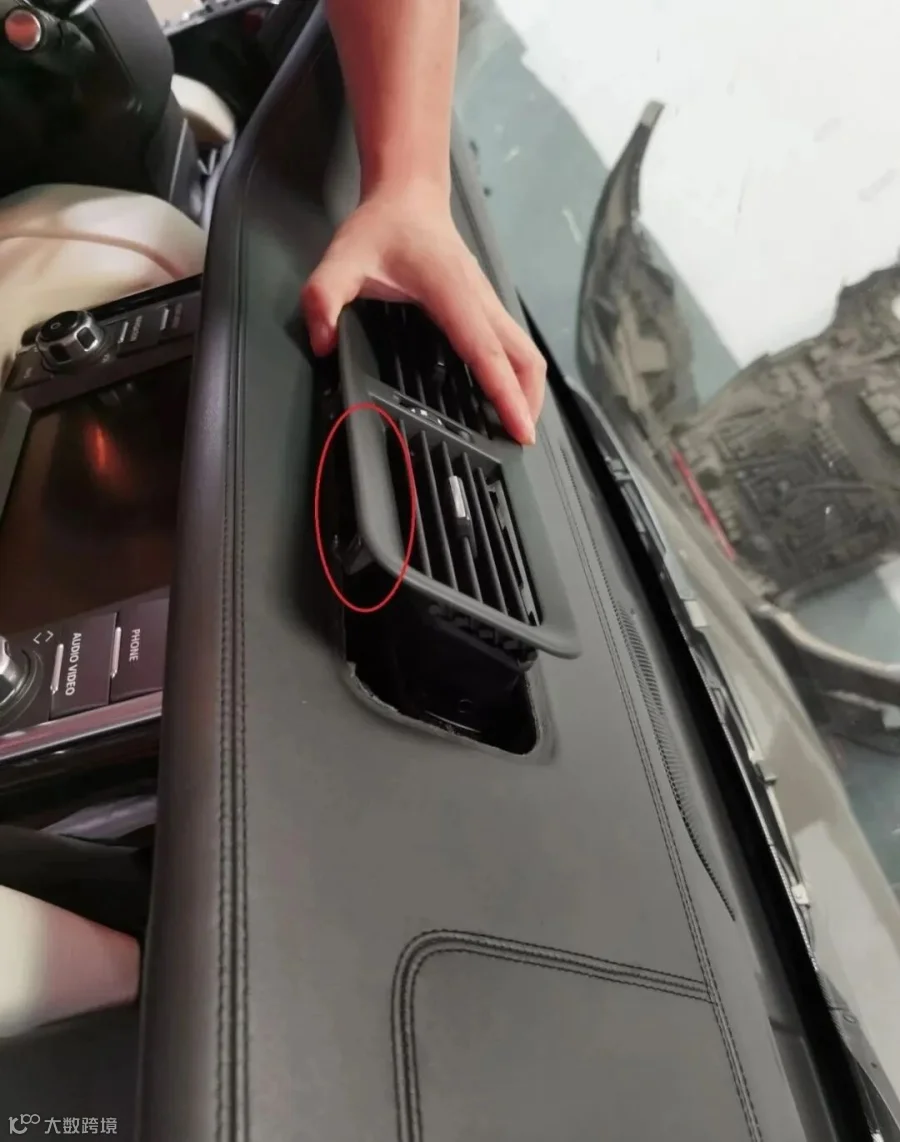

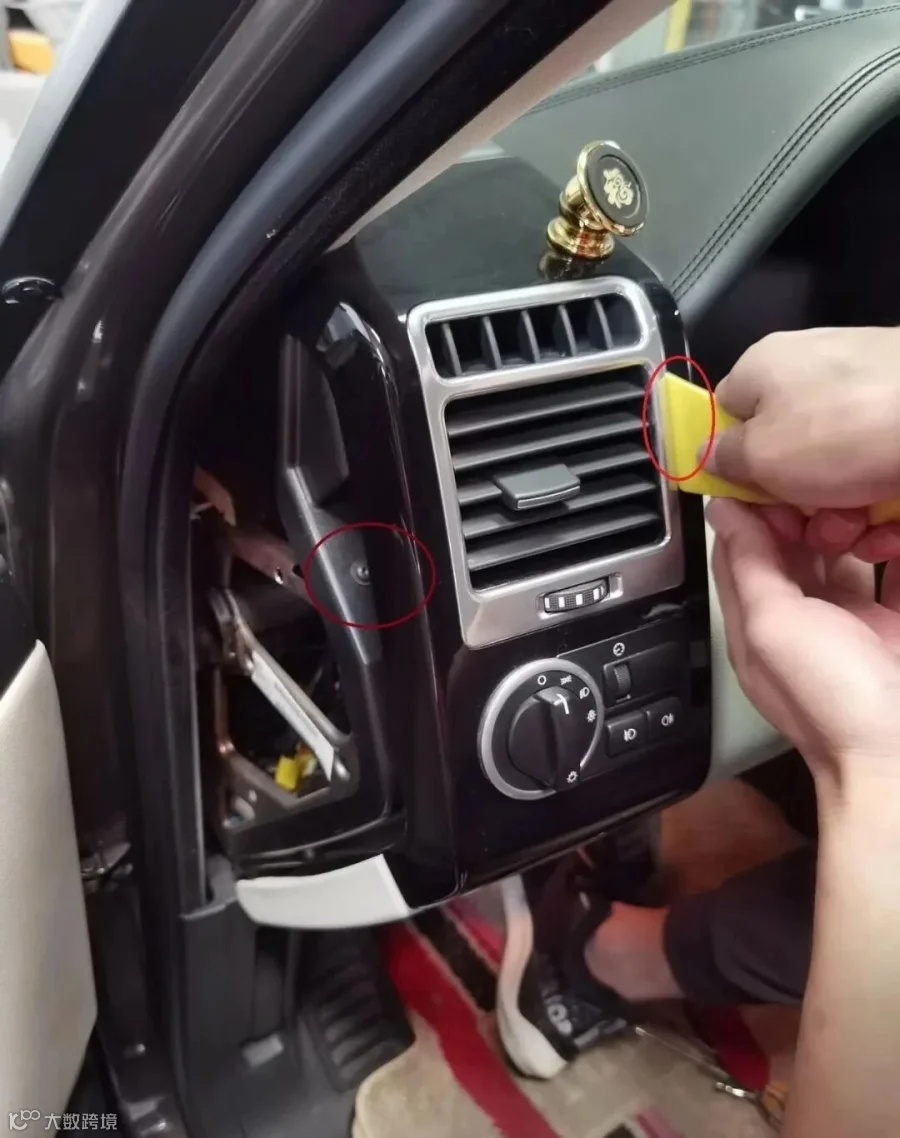

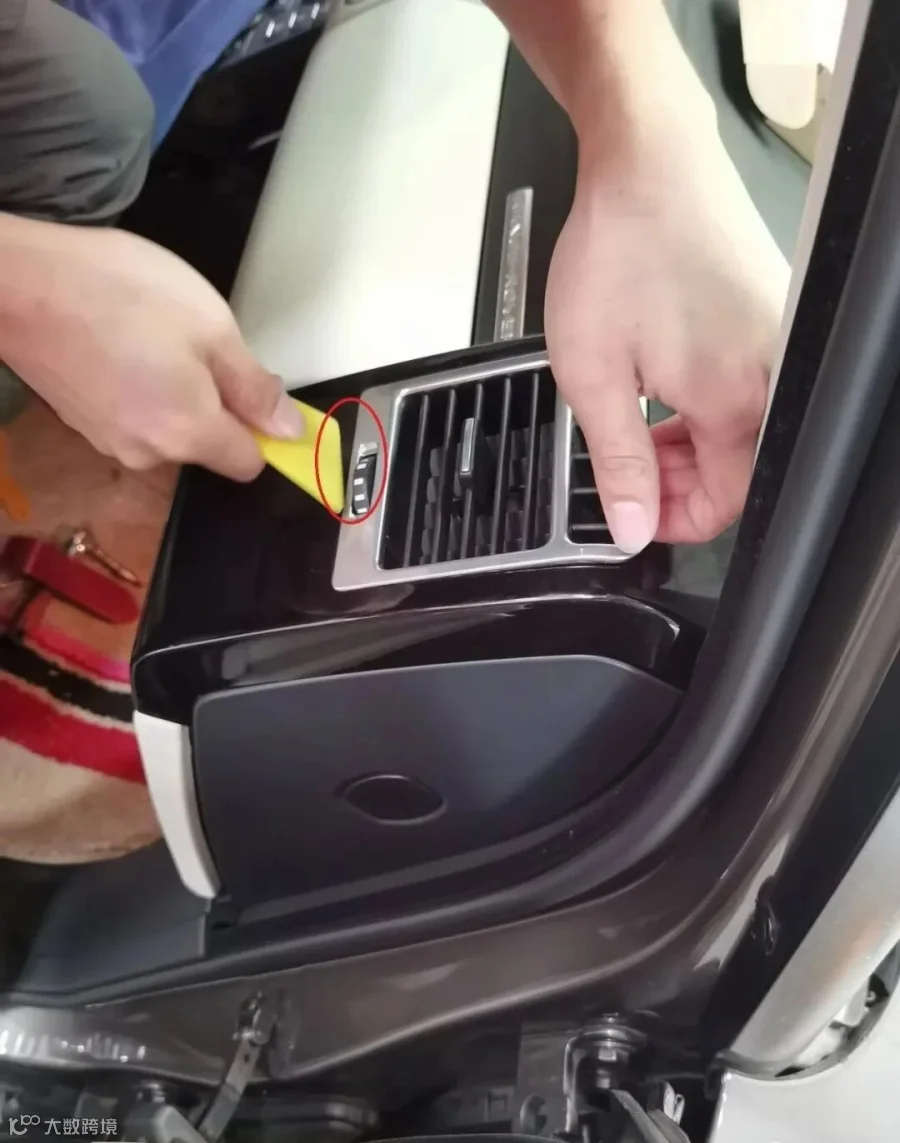

1、拆下左右空套出风口（图2、3），翘板拆开左右挡板（图4）

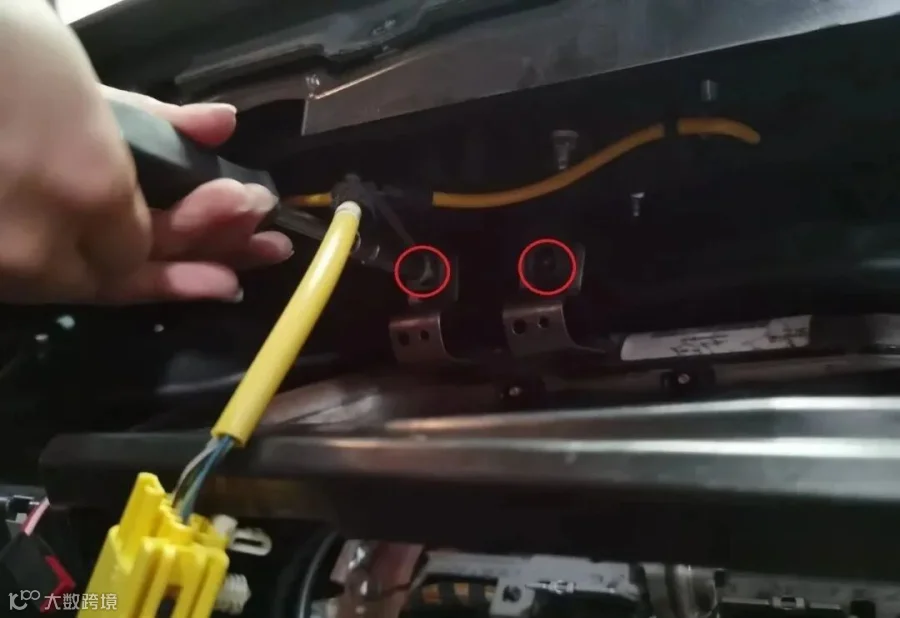

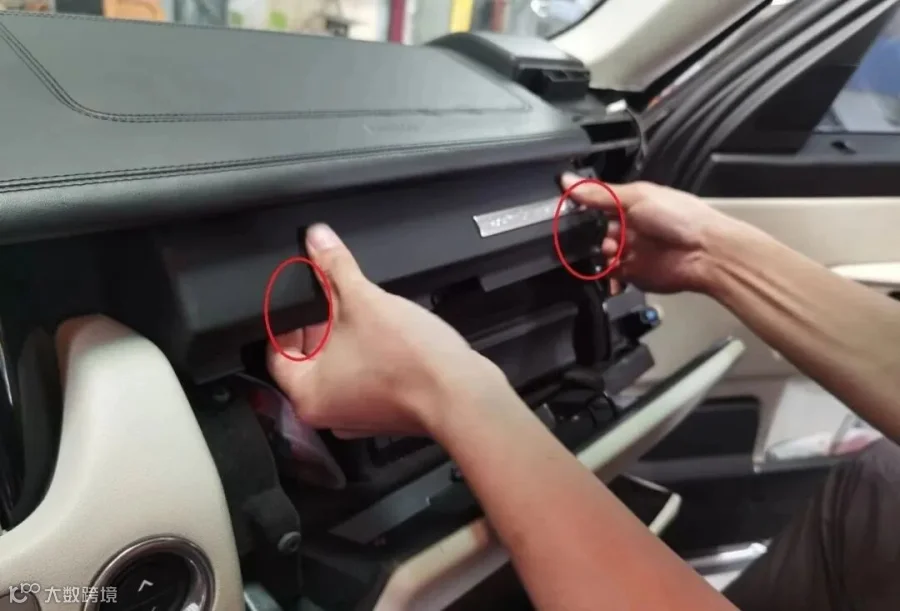

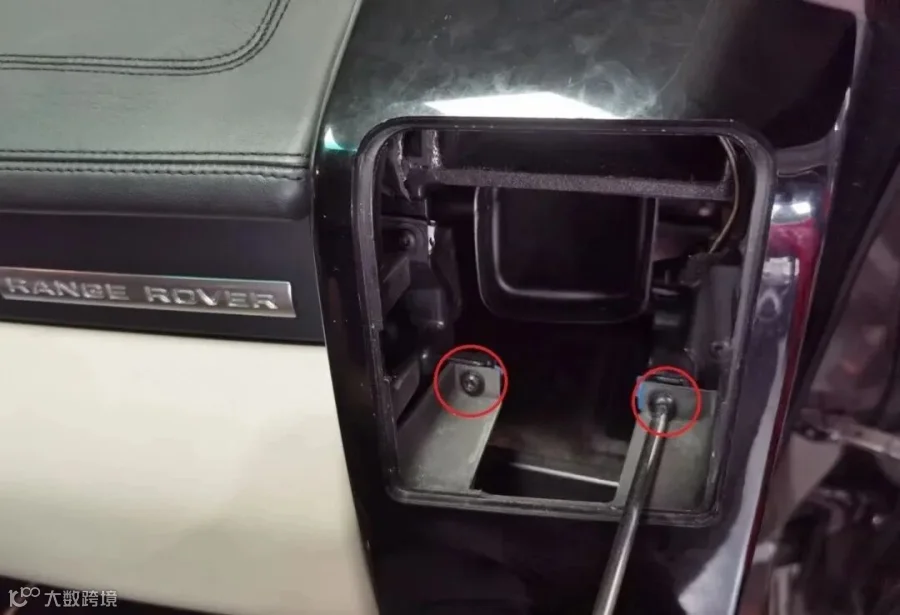

2、拆开左右出风口内的螺丝（图5），拿下副驾驶储物盒上方的装饰板（图6），拿下装饰板后拧下固定螺丝（图7）

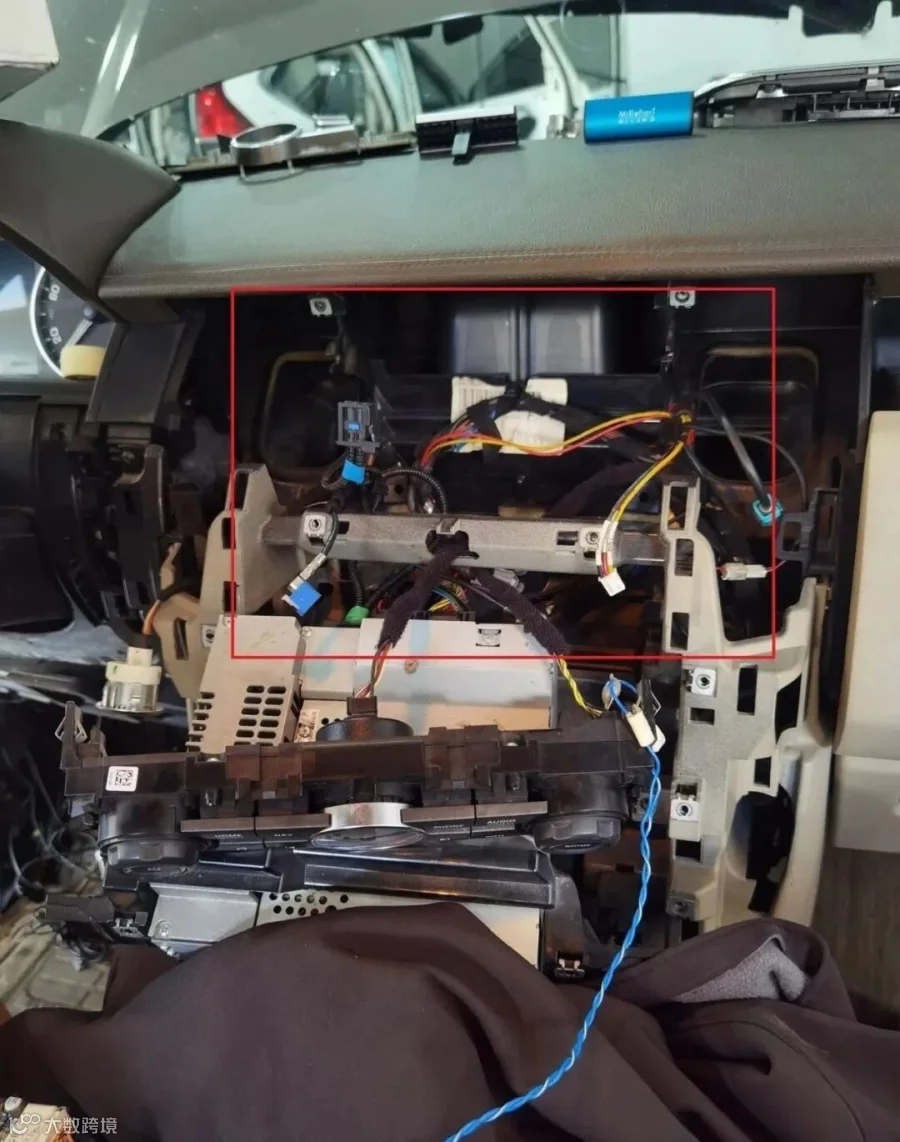

3、翘板翘开中间的出风口（图8），左右出风口的螺丝全部去掉后，拿下整个中控的装饰面板（图9），拿下屏、屏面板，注意屏跟主板之间的排线跟线束（图10、11）

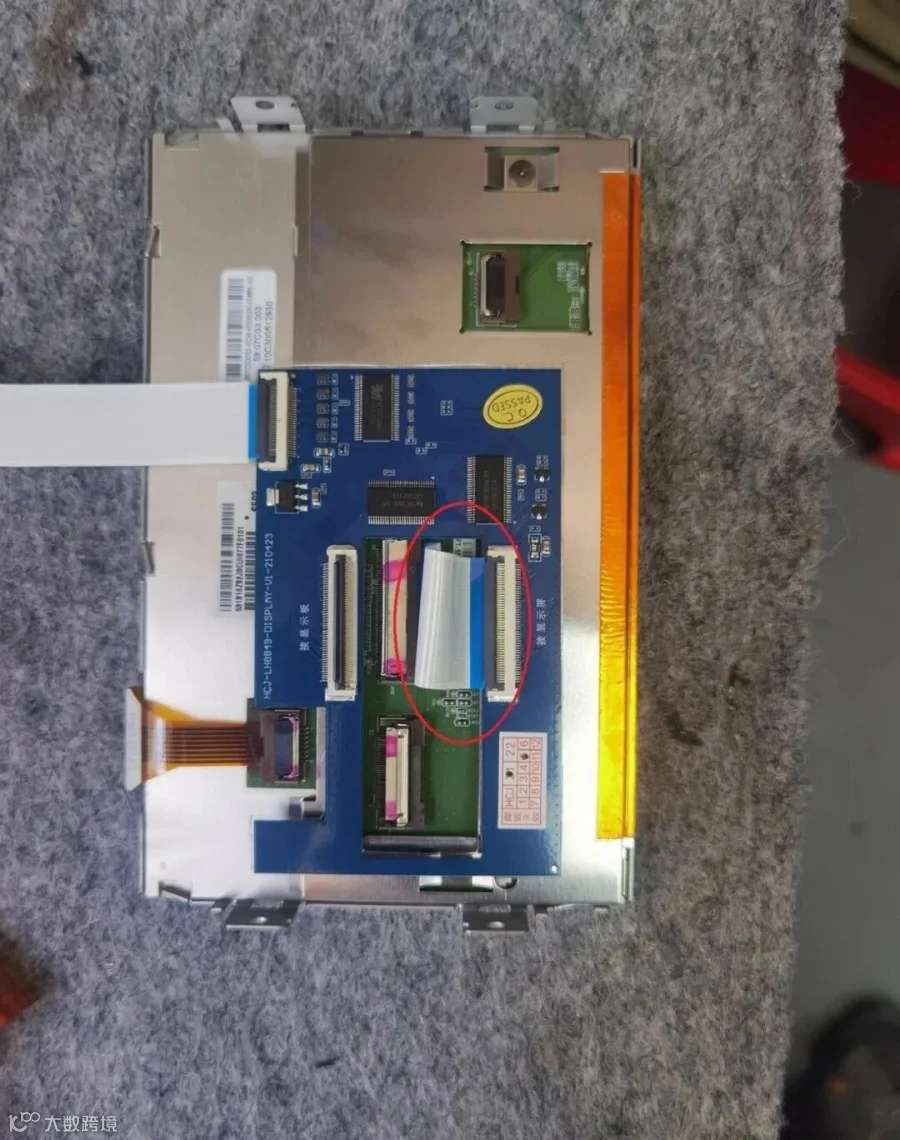

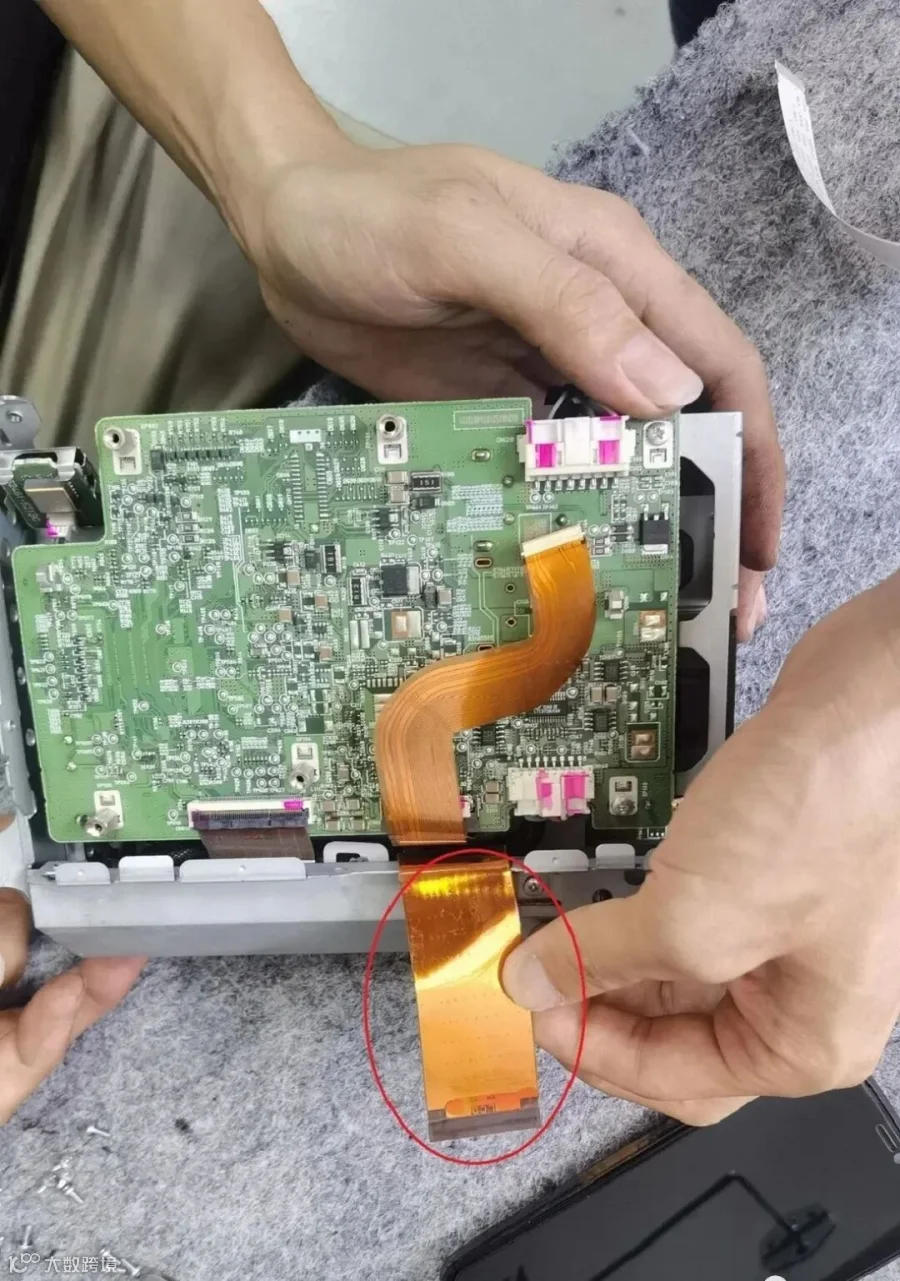

4、拔下原车主板到显示屏的排线（图12），换成我们配的排线（图13），再转接我们的小板跟排线（图14）

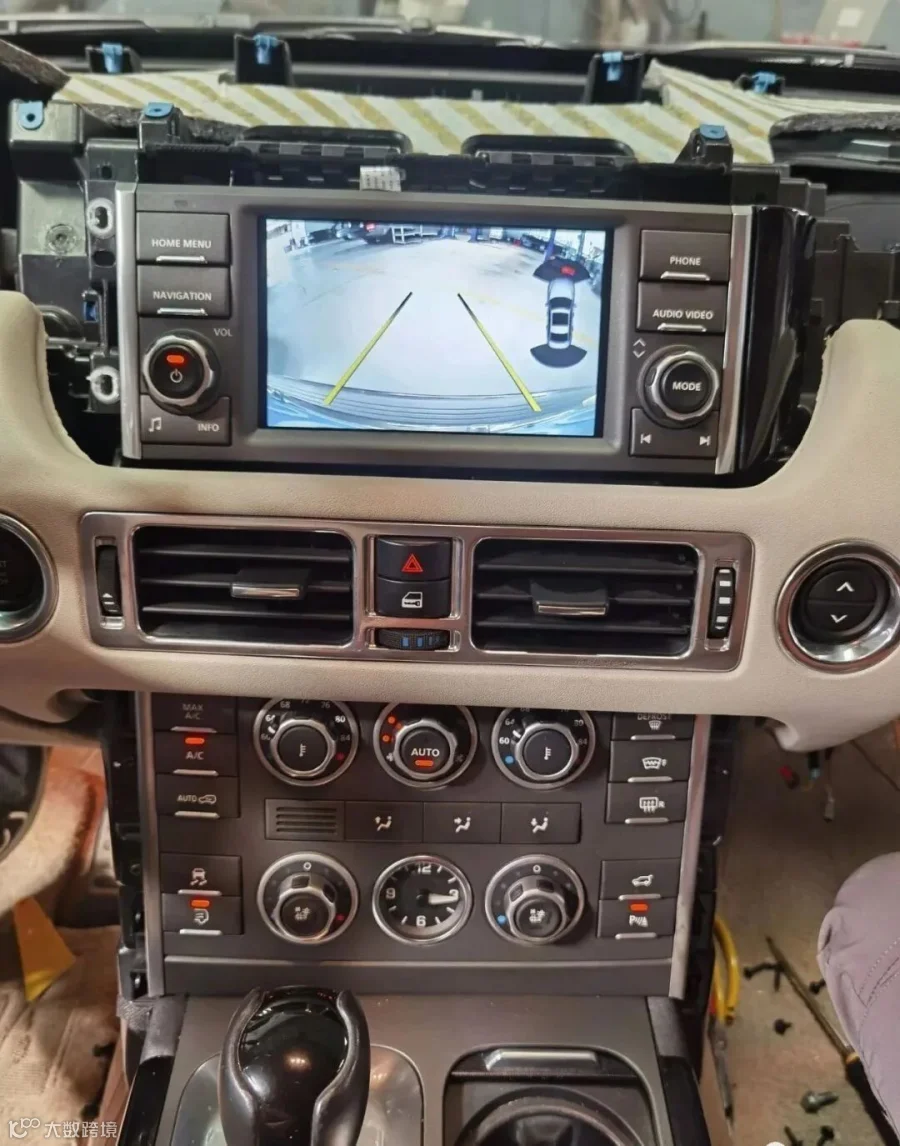

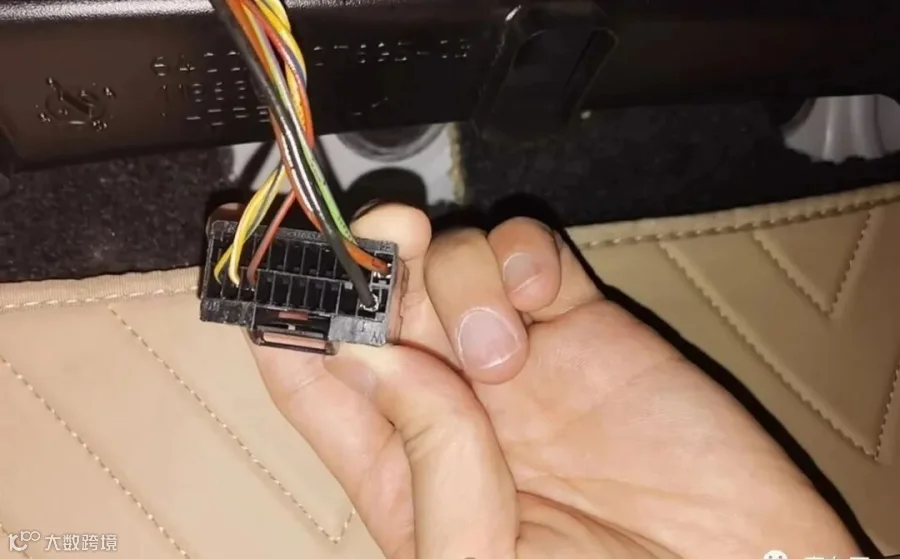

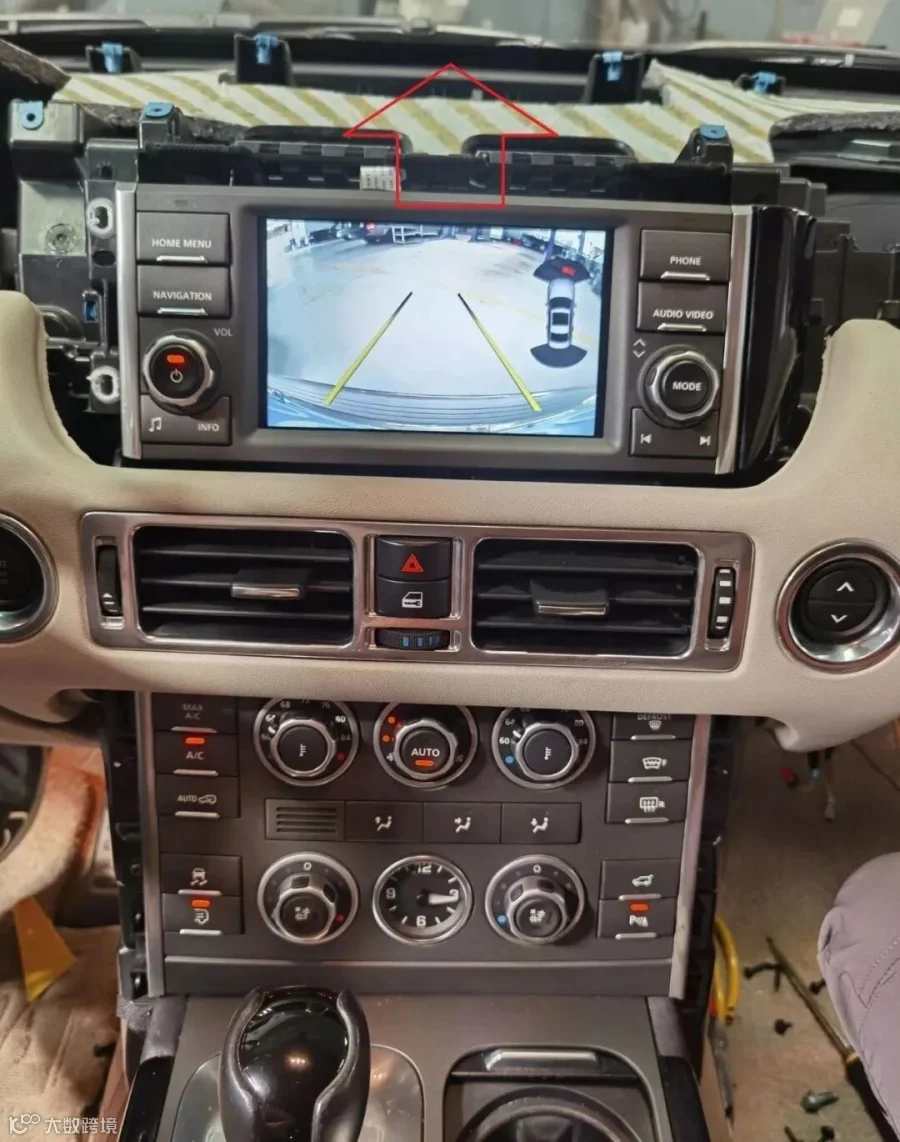

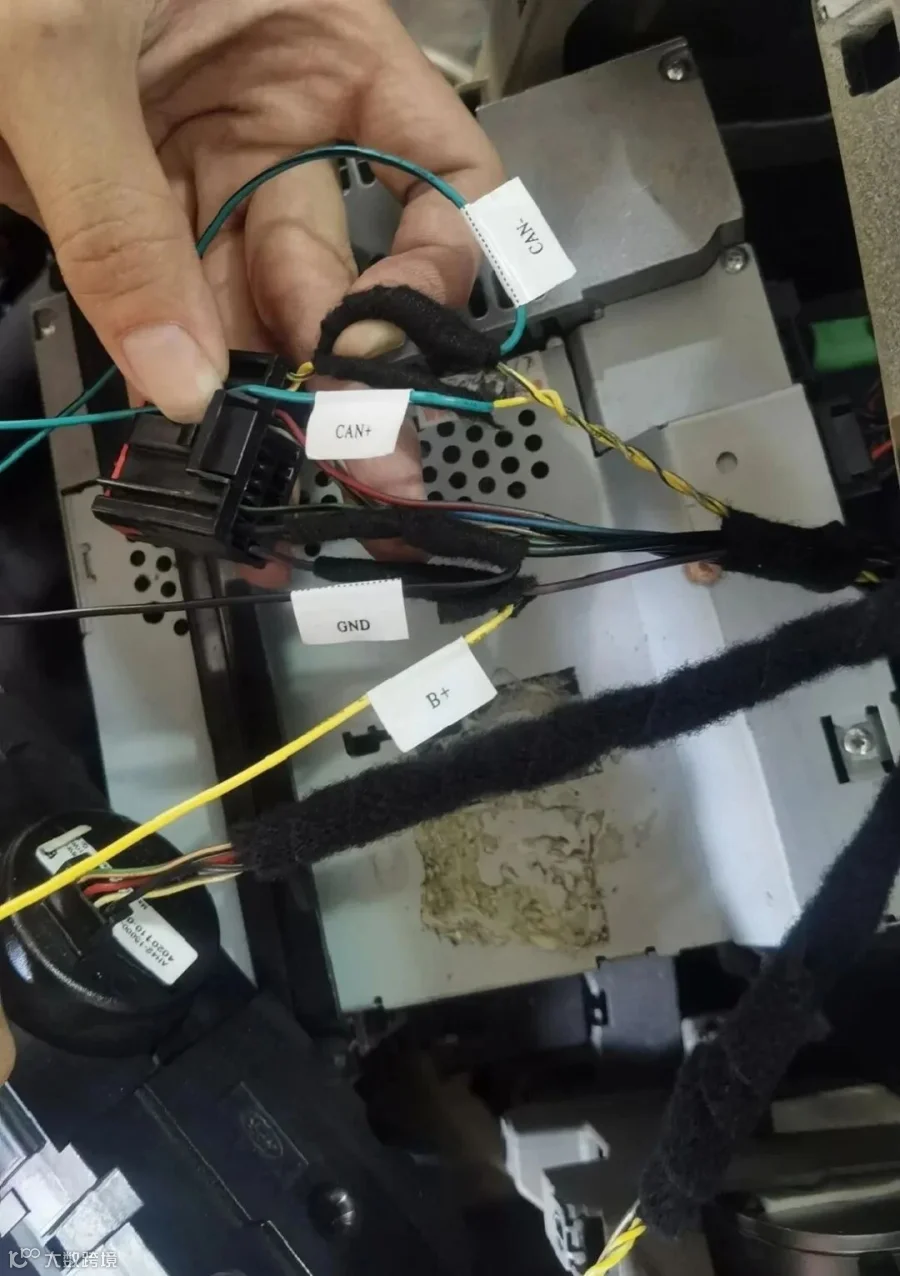

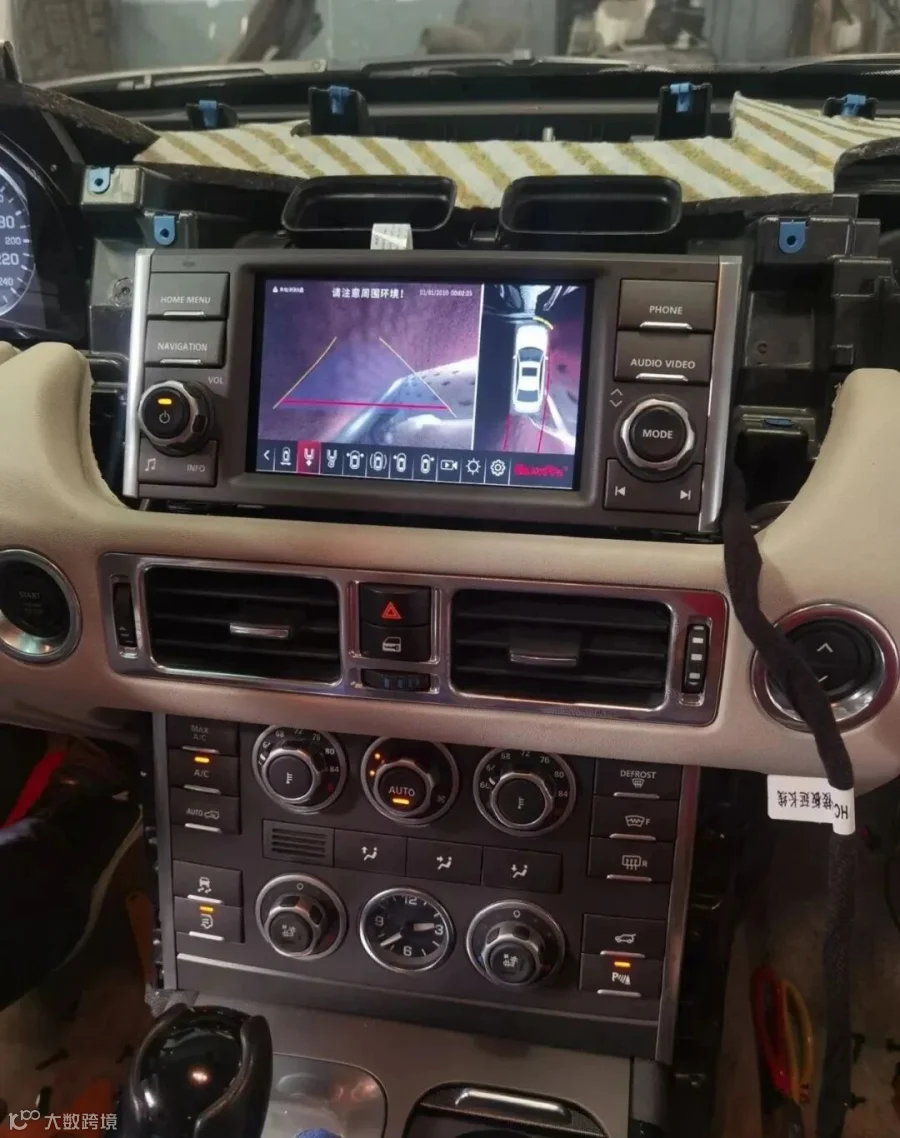

5、在副驾驶储物盒找到这个电源插头（需要改线，图15），注意线束，还原后的倒车效果（图16），全景效果（图17）

二、路虎发现4安装流程图

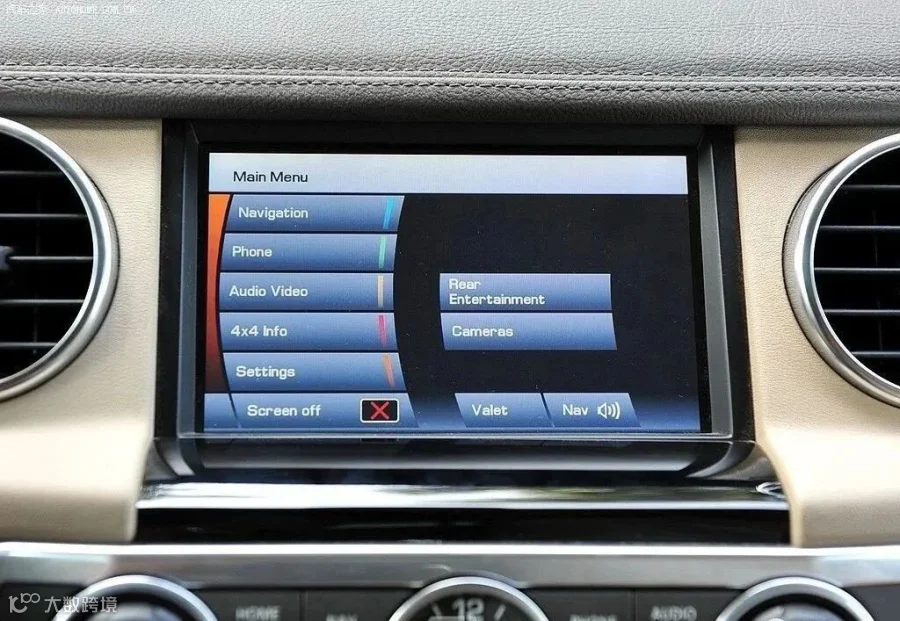

发现4中控图（图1）

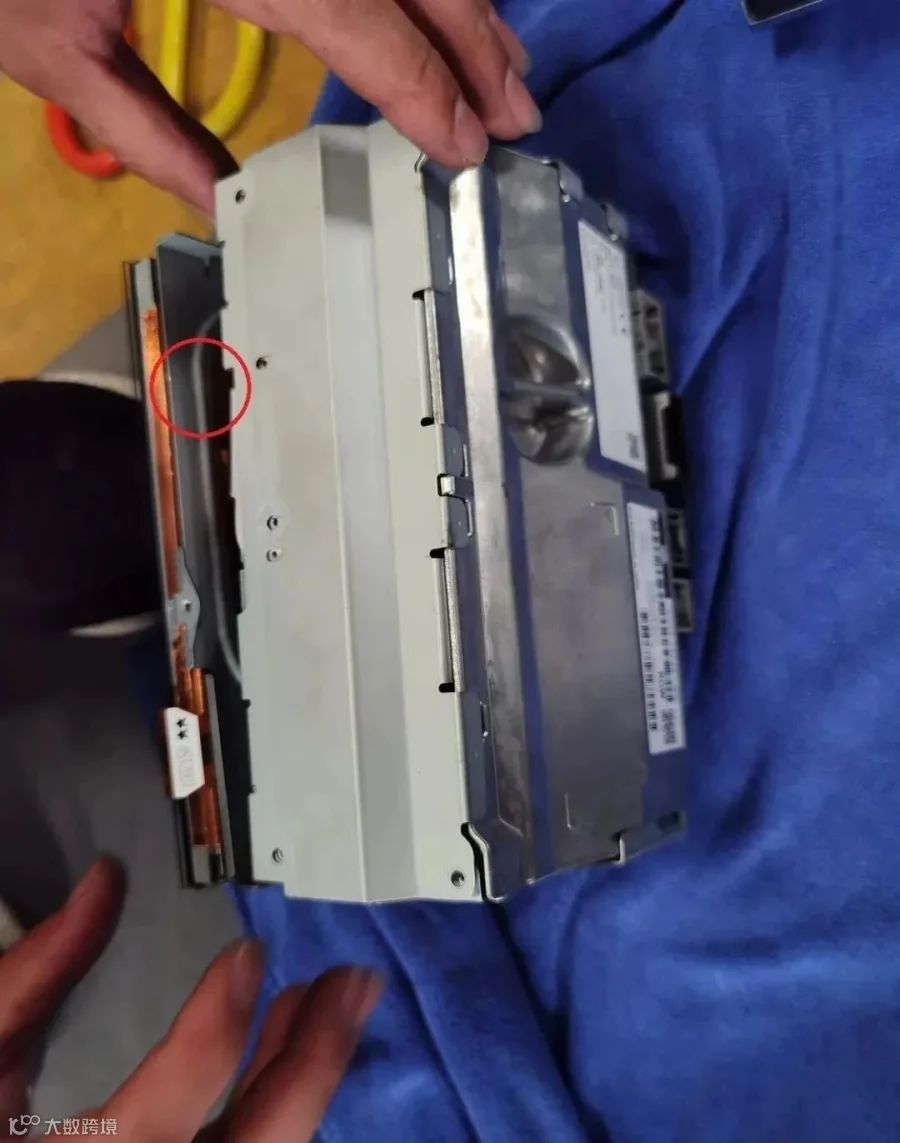

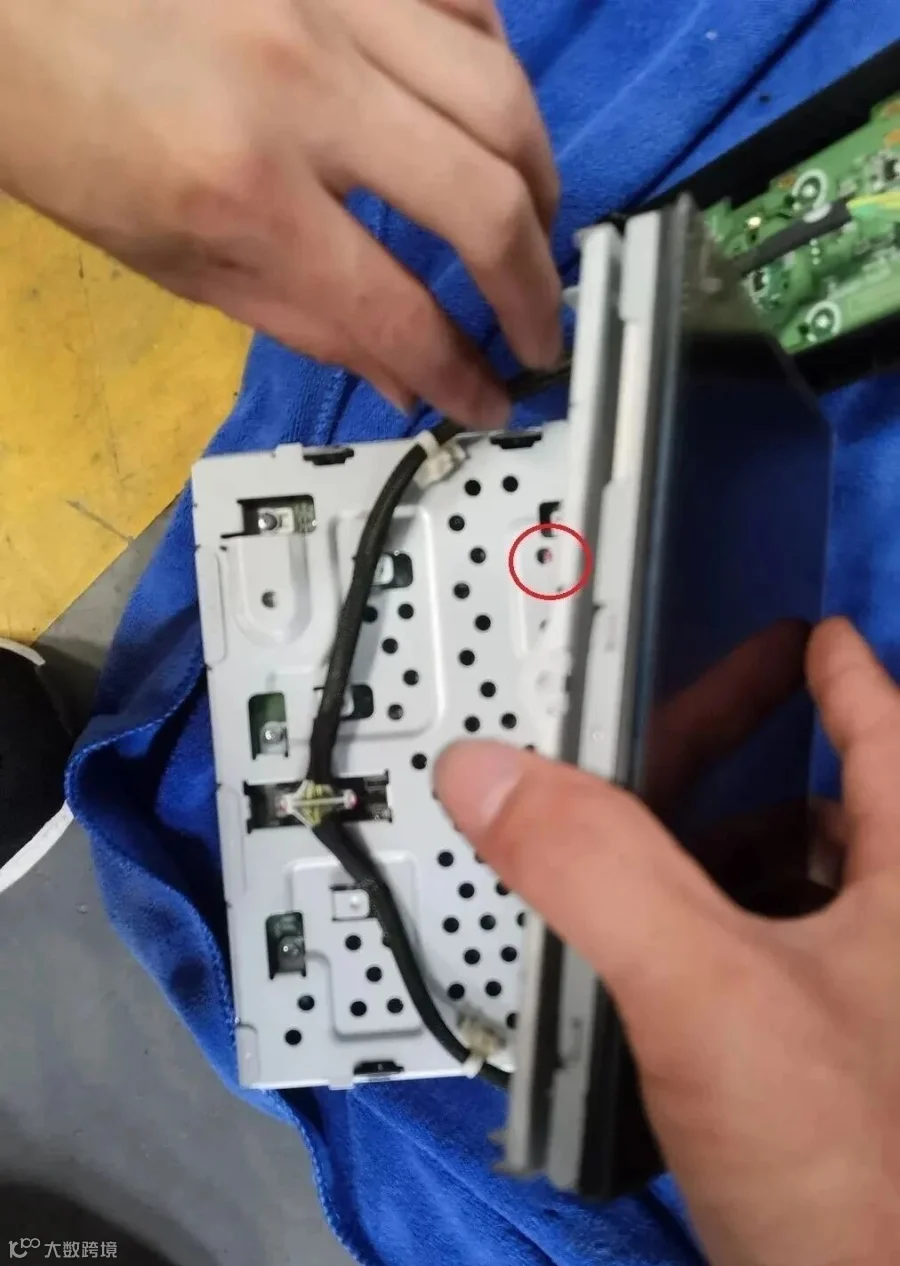

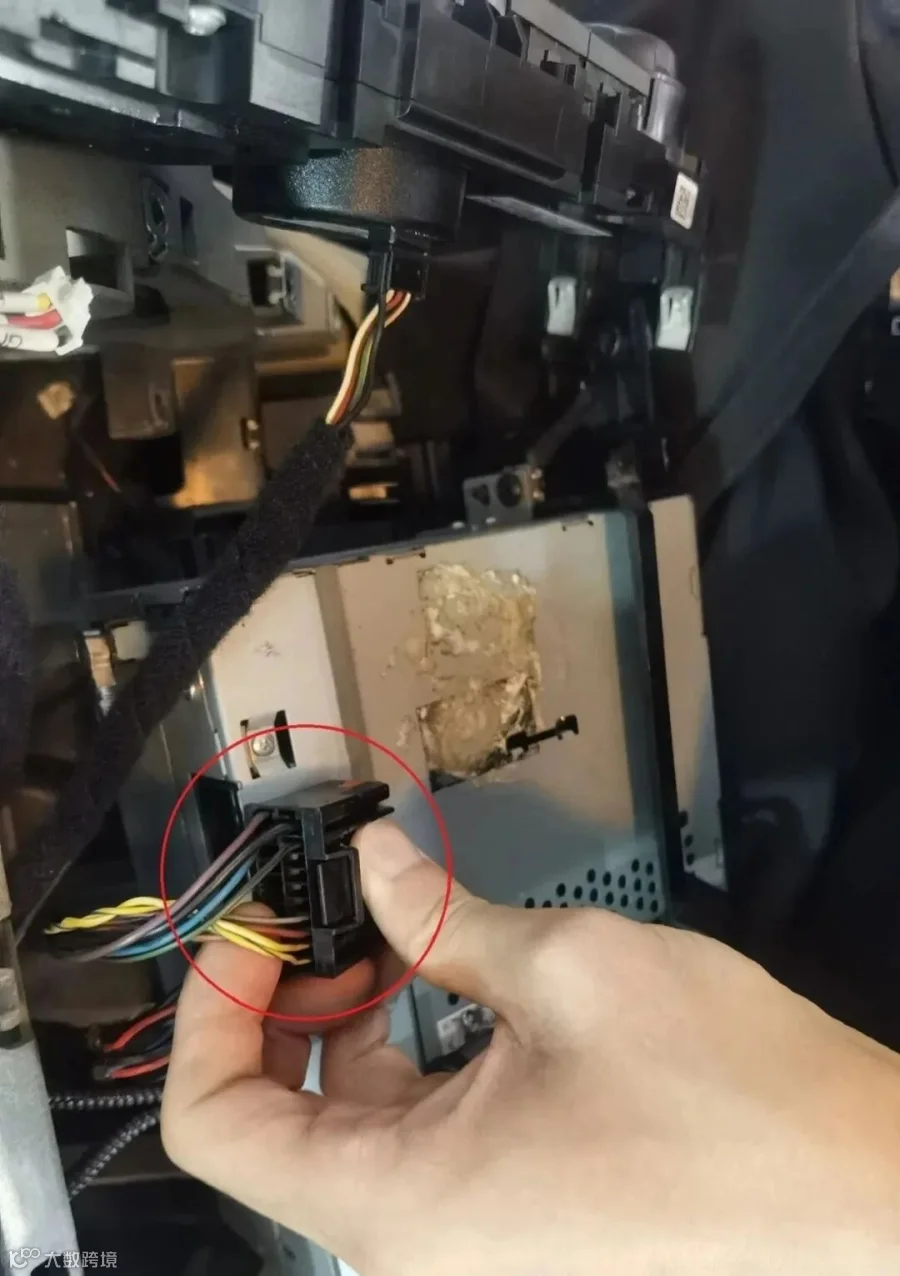

1、拆下中控屏（图2），在主机后面找到这根电源线，需要改线，改线图在后面（图3），拆开显示屏，注意线束，原车这根排线替换掉不用（图4）

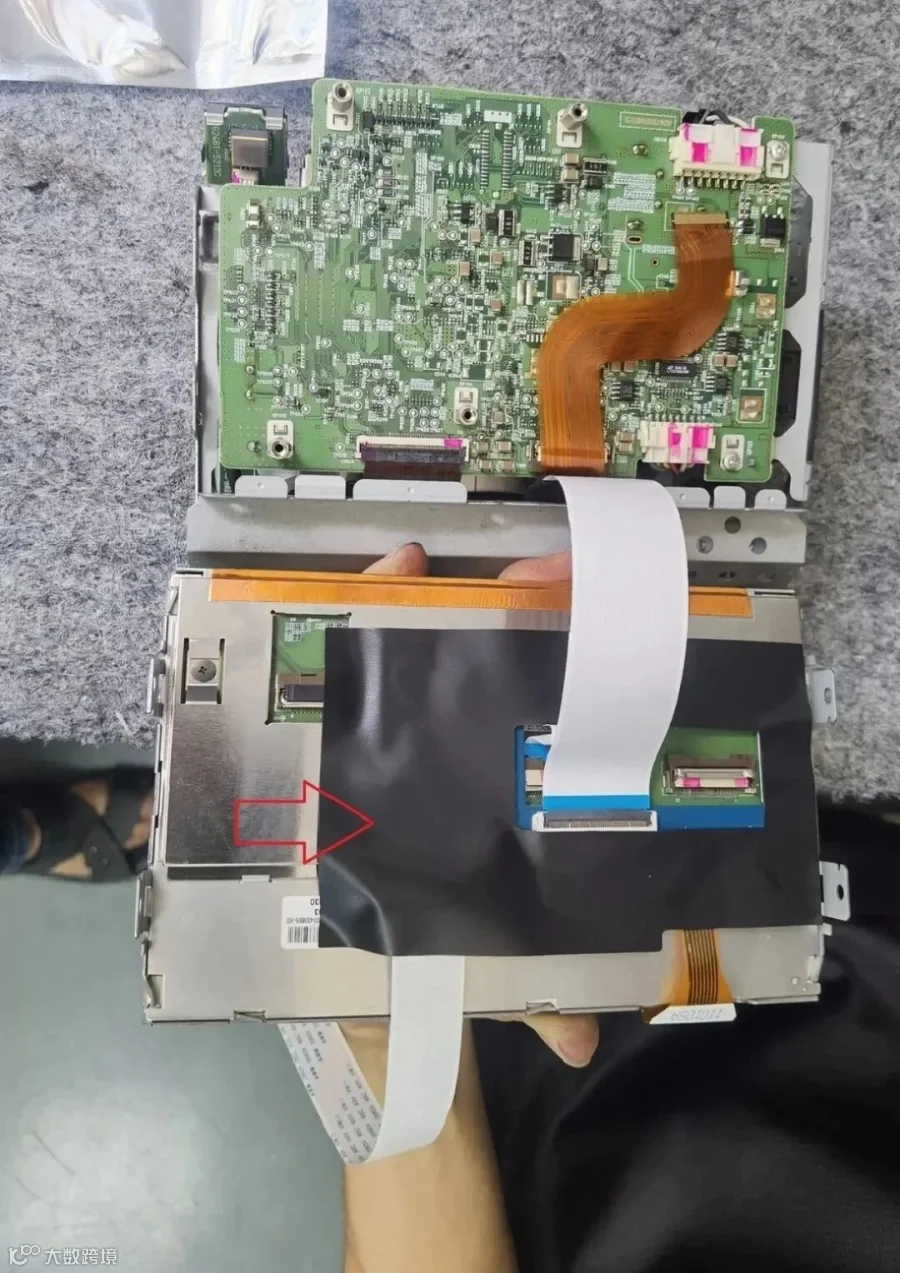

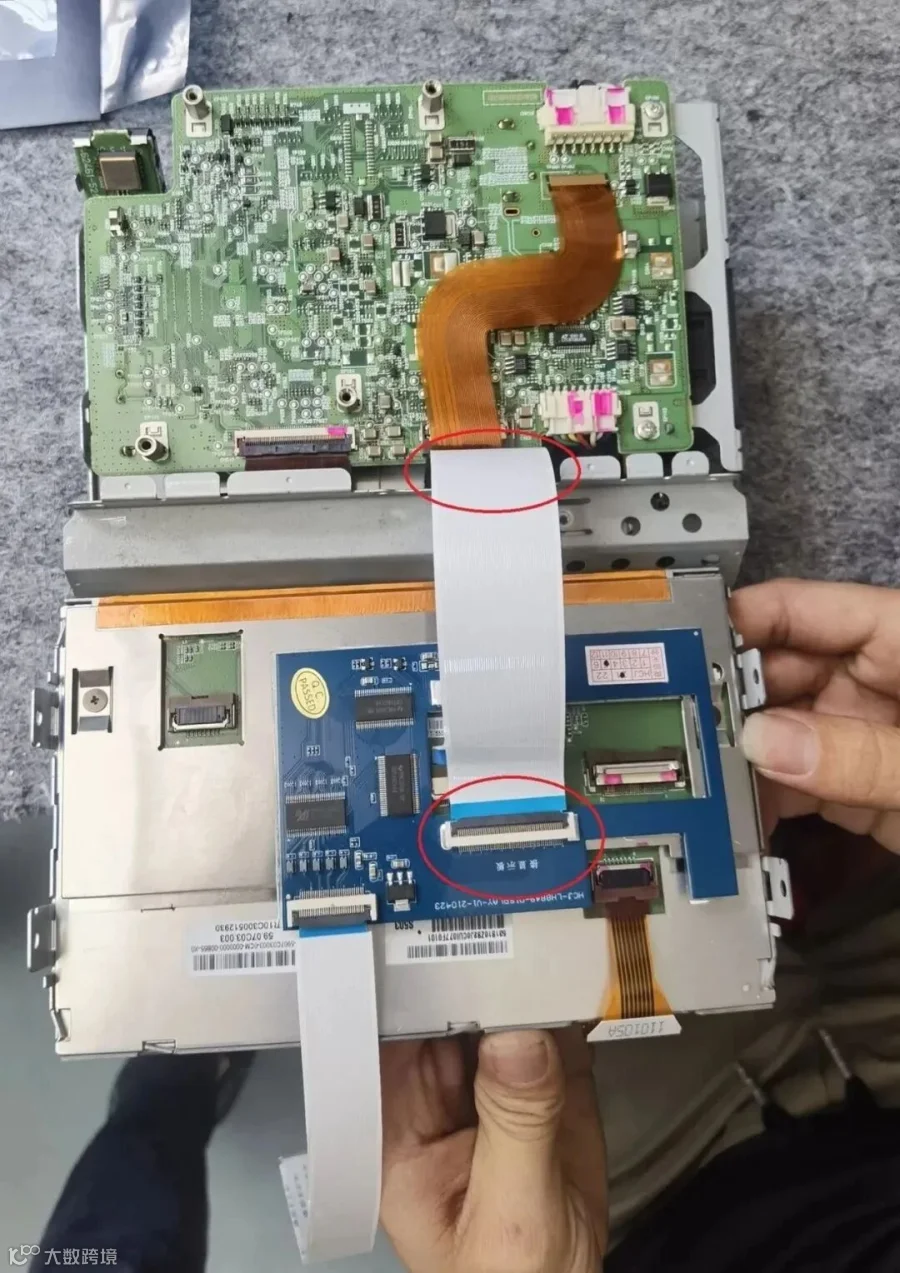

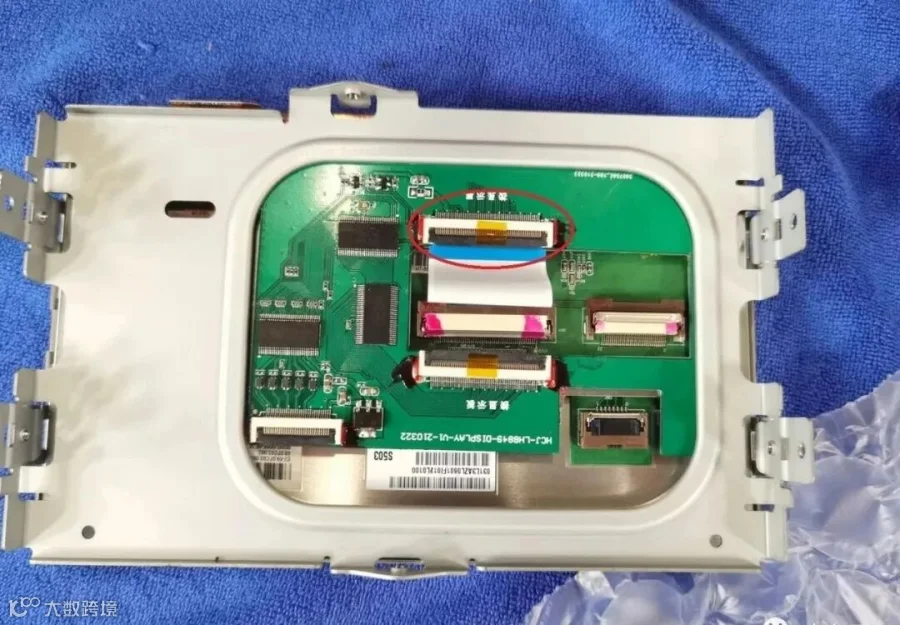

2、先短排线接到显示屏的那端（图5），长排线接到主板（图6），贴上防短路贴（图7），接线图（图8）

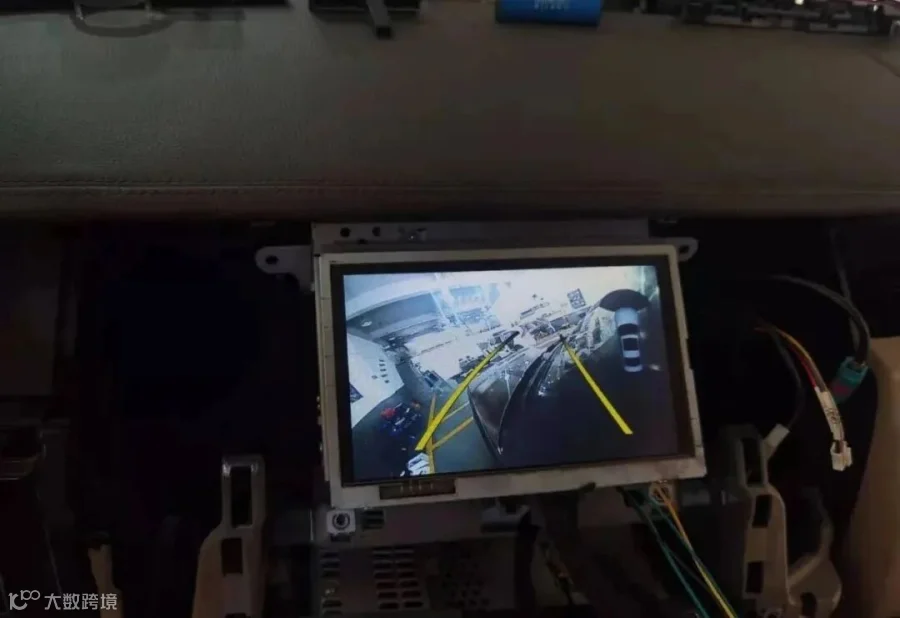

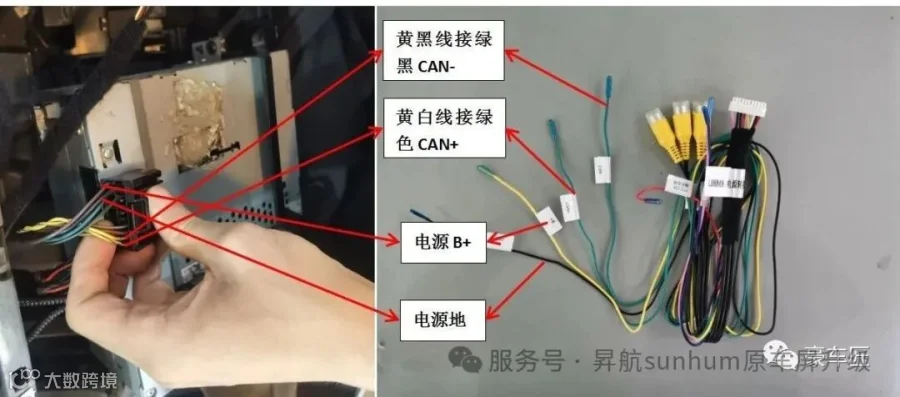

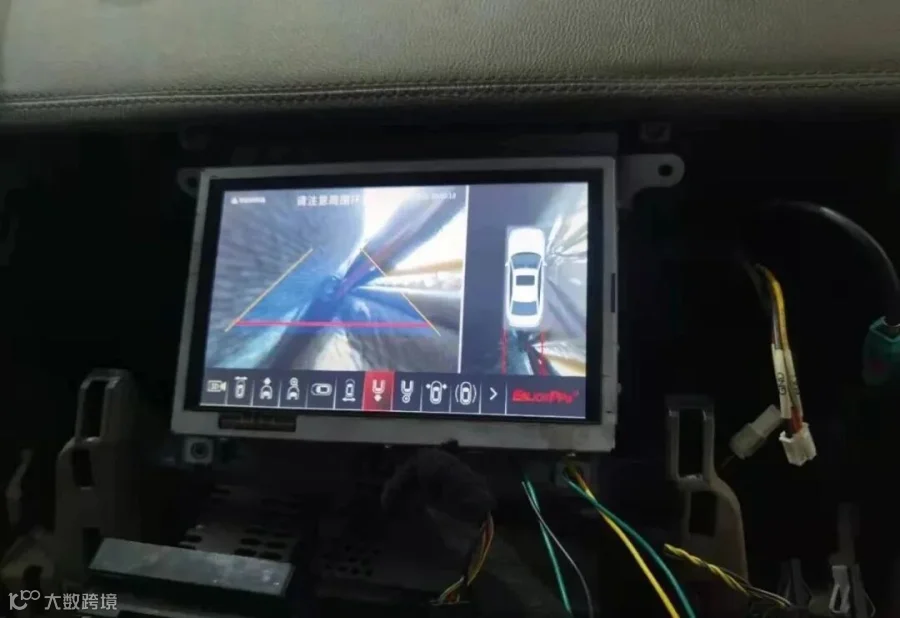

3、倒车效果（图9），全景效果（图10），电源线接线图（图11）

4、发现4解码板接线图

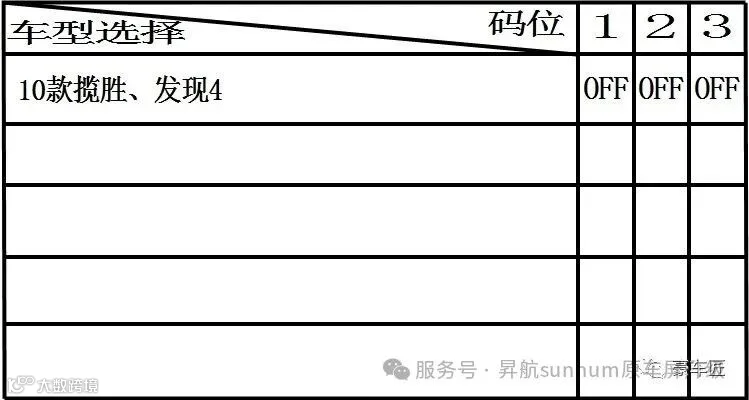

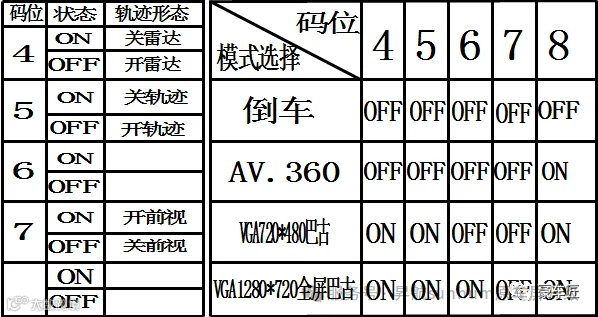

5、解码器图及车型拨码开关说明

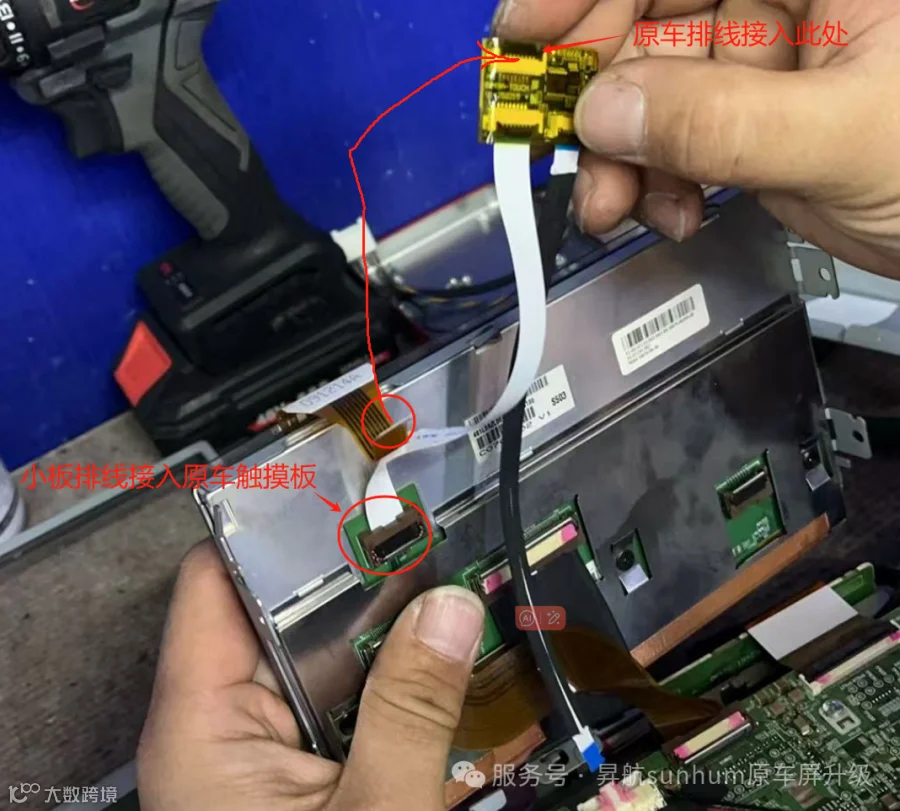

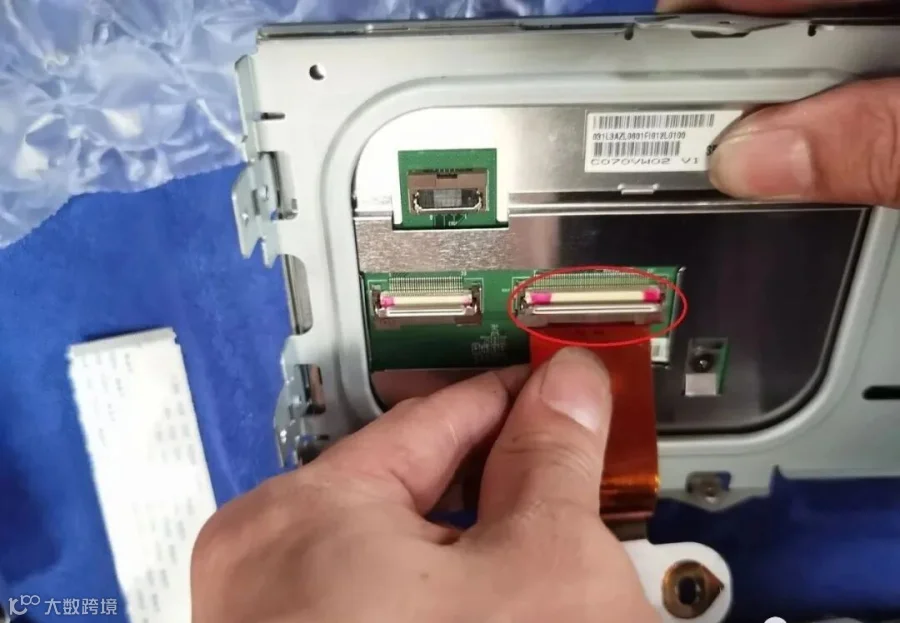

6、原车触摸排线转接方式如下：

触摸小板排线接入到现实小板
