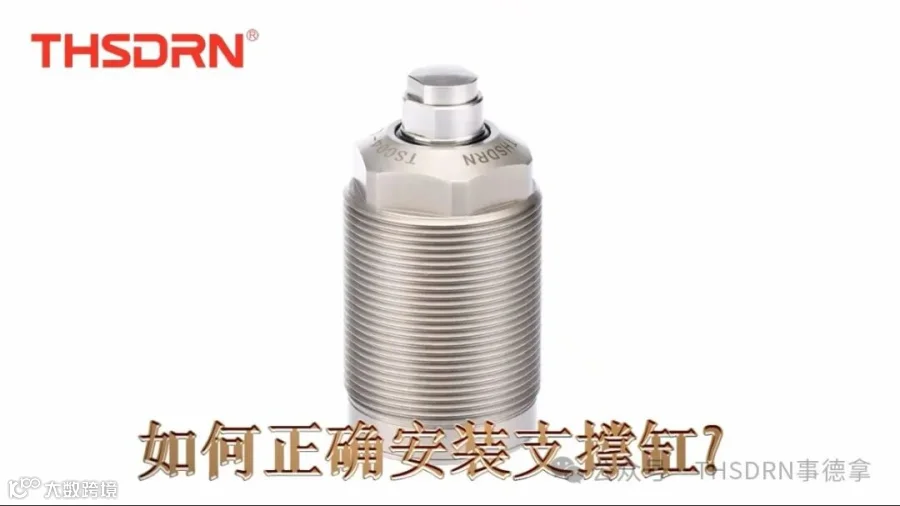

今天我们来讲讲支撑缸的安装方式及加工安装孔的注意事项。

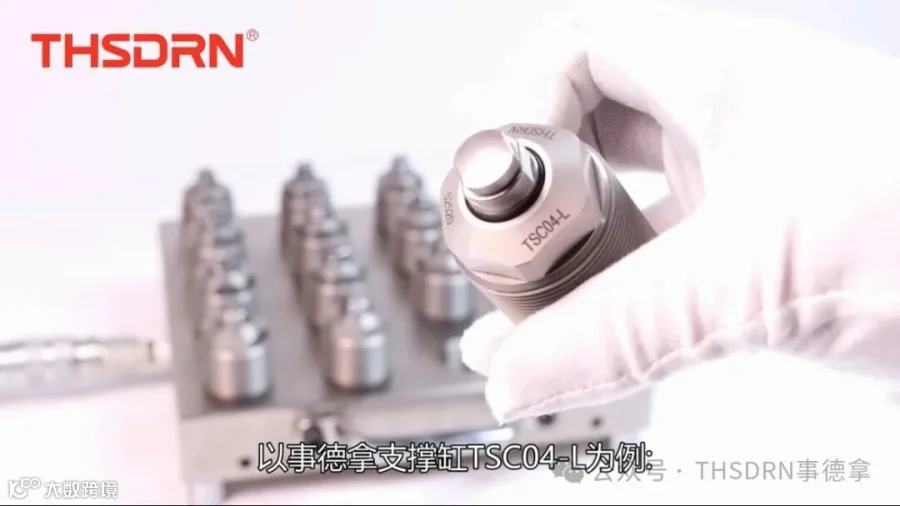

下面我们以支撑缸TSC04-L为例，演示一下安装步骤：

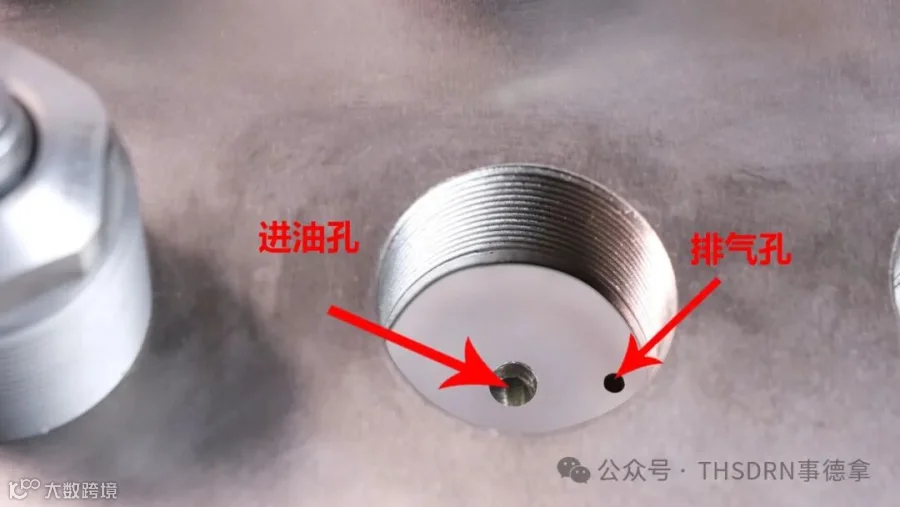

首先要区分进油孔和排气孔，在安装孔内，通常需要设计排气孔。排气孔的主要作用是在缸体运动过程中排出内部的气体，这有助于减少阻力，使支撑缸运行更加流畅。如果没有加工排气孔，可能会导致支撑缸在使用过程中出现动作不顺畅的情况。

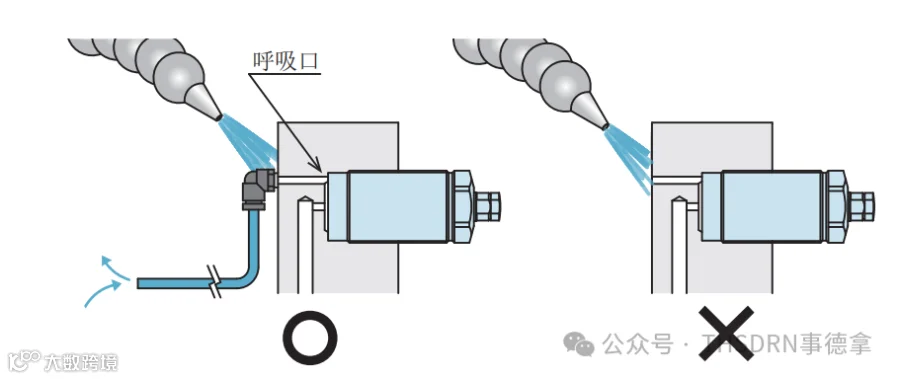

排气孔要与大气相通，要特别注意防止切削液和粉尘通过排气孔进入缸体内部。这些外来物可能会对缸体的内部结构造成损害，影响其正常工作，请在不影响的地方进行配管。

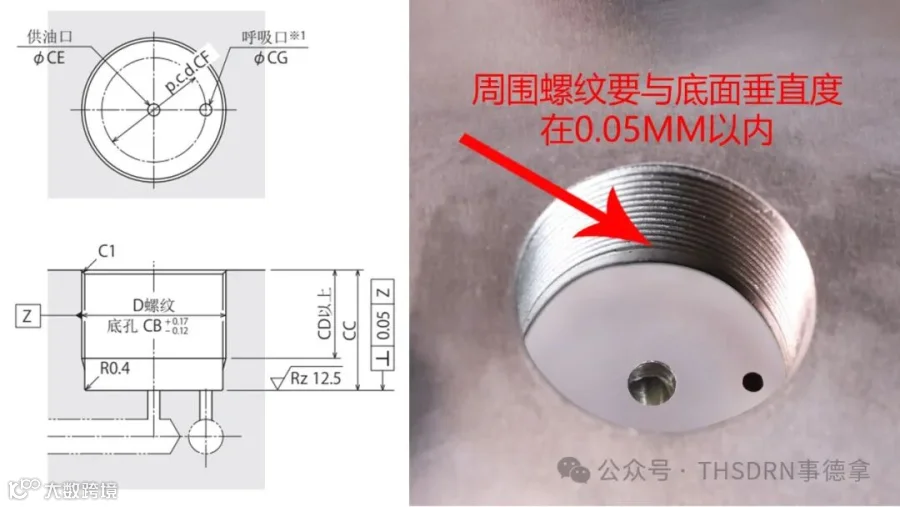

其次需要确保加工的安装孔螺纹与底面保持垂直，垂直度应在0.05MM以内。安装的支撑缸底面要与安装孔底面保持水平紧密接触，使底面承受载荷，因为垂直度超标可能导致支撑缸承受偏心重力，运行不顺畅或进油口密封不好漏油，会影响其使用寿命。螺纹的加工精度也需在公差之内，过小的公差则可能导致安装时过于紧涩，挤压缸体影响内部结构正常运行，使支撑缸顶出不灵活或没有动作。

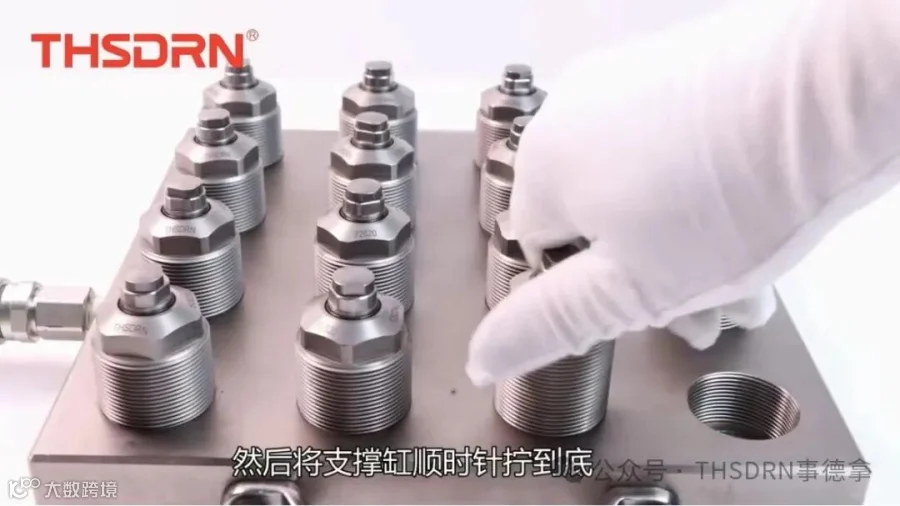

安装前检查安装孔内有无异物，密封圈是否安装。把支撑缸顺时针用手拧到底，再用板手紧固。

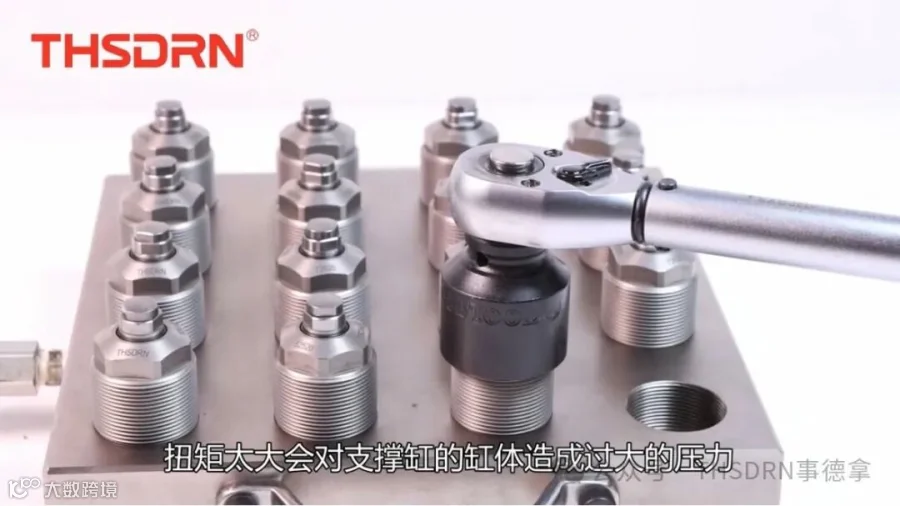

推荐使用扭力板手，就拿TSC04-L来说，扭力应设置在45-55N.m之间，扭矩太大会对支撑缸的缸体造成过大的压力，可能导致缸体变形。这种变形可能会影响支撑缸的内部结构，使其动作不顺畅，甚至可能导致支撑缸无法使用或损坏。因此，在安装过程中，确保施加的扭矩在推荐范围内。
以上是支撑缸的安装方式及加工安装孔的注意事项，大家在安装支撑缸的过程中还遇到过哪些疑问，欢迎评论区留言哦。
