智能箱变测控装置助力新能源场站

实现“无人值班、少人值守”高效运维

   科技创新正重塑新能源电站的运维模式，锦自科技智能箱变测控装置以其一体化集成架构，成为光伏区监控与风电箱变管理的核心利器。

   随着我国新能源产业的迅猛发展，光伏发电站和风力发电站大规模建设，箱式变电站作为新能源电站的关键配套设施，其监控和保障安全运行的重要性日益凸显。

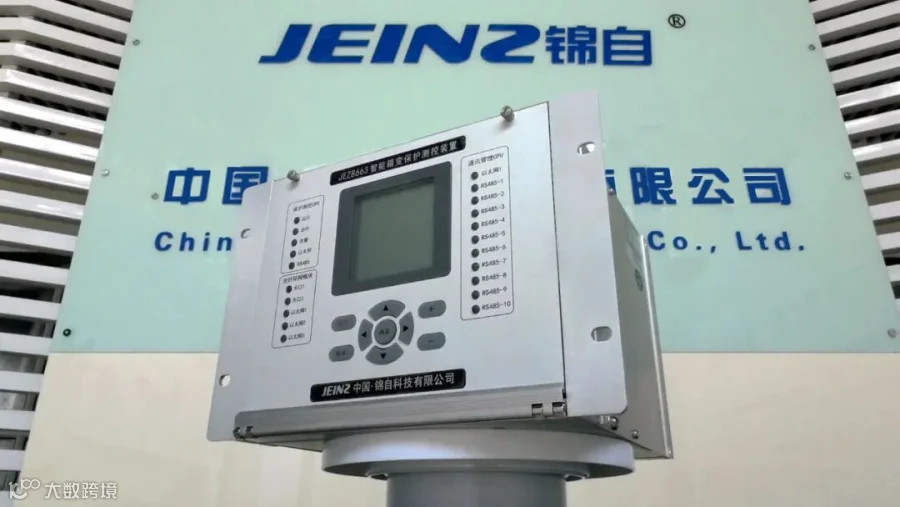

   由于新能源场站分布分散、环境恶劣，传统监控方式面临巨大挑战。JEZ8663智能箱变测控装置应运而生，专门为解决新能源电站的监控难点而设计。

   风力发电站中各风机箱变之间、风机箱变与集控室之间的距离较远且分散，光伏发电站中每个逆变器离集控室距离也较远。升压变压器又均处于空旷的野外，自然环境恶劣，不方便日常巡视，致使箱变测控成为风电或光伏电站的监控难点，形成信息孤岛和监控盲区。

   传统风电或光伏电站中一般采用分散设备如PT、电流变送器、电压变送器、PLC、防雷模块等设备来完成对箱变变压器的保护、测控和信息上传等功能。

   但是由于采用了多种辅助设备，使得整个系统接线故障率高，调试、运行、维护难度大，同时涉及多个厂家设备，以致系统在投运、调试和维护过程中协调难度大、效率低、成本高。

   风力发电站中各风机箱变之间、风机箱变与集控室之间的距离较远且分散，光伏发电站中每个逆变器离集控室距离也较远。

升压变压器又均处于空旷的野外，自然环境恶劣，不方便日常巡视，致使箱变测控成为风电或光伏电站的监控难点，形成信息孤岛和监控盲区。

   传统风电或光伏电站中一般采用分散设备如PT、电流变送器、电压变送器、PLC、防雷模块等设备来完成对箱变变压器的保护、测控和信息上传等功能。

   但是由于采用了多种辅助设备，使得整个系统接线故障率高，调试、运行、维护难度大，同时涉及多个厂家设备，以致系统在投运、调试和维护过程中协调难度大、效率低、成本高。

   锦自科技智能箱变保护测控一体装置采用一体化设计，集中了多种保护测控、非电量保护、通信管理机、光纤交换机、远程/就地控制等功能。

   单一设备即可完成多个设备才能完成的任务，减少故障率，降低了产品使用难度和运行维护成本。

   该装置能够对箱变进行保护和远程监控，实现对风电箱变的“遥信、遥测、遥控、遥调”四遥功能；对光伏阵列中的汇流箱、直流柜、逆变器也实现四遥功能。

   可以通过光纤环网接入升压站综合监控管理系统，实现升压站对光伏发电单元和风电场的远程管理，满足光伏电站以及风电场数字智能化“少人值班”的运行管理模式要求。

JEZ8663智能箱变测控装置具备多项先进功能：

集成了变压器继电保护的功能：差动保护，非电量保护，三段式过流保护、零序电流保护、过电压及低电压保护等，其保护功能可以通过定值控制字投退，方便用户选择使用。

强大数据采集能力

模拟量采用每周波64点采样方式，经数字滤波技术和优化FFT算法后，得到高精度实时数据，测量电流、电压精度为0.5%，并且数据采集抗干扰性能大大增强。

支持三相电气量（精度≤0.5%）及7路直流量（4-20mA/热阻）高精度采集。

配置42路开关量强电输入（含非电量输入），9路继电器开关量输出。可选配6路直流量测量，6路热电阻输入，6路4-20mA输入，用于采集箱变相关温度等。

集成2×155Mbps光纤环网口（50km）、2×以太网口、12×RS485串口，支持Modbus/IEC 60870-5-103/104及61850（选配）规约，具备强大通讯管理能力。

多以太网多种级联的工作方式，具备灵活的在线、离线调试手段。

采用交直流两用宽范围辅助电源，工作范围为AC/DC176~600V，专用抵抗光伏及风电电压冲击。采用4U半层标准铝合金机箱，按抗强振动、强干扰设计，特别适应于恶劣环境下工作，-40℃～70℃宽温工作环境。

   锦自科技智能箱变测控装置采用32位ARM处理器，专业16位高精度AD采样芯片，大容量存贮芯片，信息掉电保存，工业以太网设计。主要元件全部采用进口工业级别器件，保证了装置电气设计上的高稳定性和可靠性。

   板卡生产工艺上，采用PCB多层板技术和SMT生产加工工艺，使产品具有很高的电气性能。高抗干扰性，通过10项电磁兼容认证，指标均为较高等级。

   该装置提供多种端口用于与计算机通信，自带专业PC端调试配置软件，电流电压等电气参数、保护信号和开关量输入信号，均可通过调试配置软件进行监控和设置。

   具备强大的自我诊断与自恢复功能，在受到外界干扰或其他原因导致程序运行出错时，系统能在极短的时间内自行恢复。

锦自科技智能箱变测控装置广泛应用于风力发电和光伏发电领域，特别适合：

风电场箱变监控

   在风电场中，实现对分散各处的风机箱变的集中监控，解决距离远、分散性强的监控难题。实时监测变压器油温/绕组温度，集成轻瓦斯报警与重瓦斯跳闸功能。

光伏电站箱变管理

   在光伏电站中实现组串电流监测与直流电弧检测，降低火灾风险。对光伏阵列中的汇流箱、直流柜、逆变器实现“遥信、遥测、遥控、遥调”四遥功能。

绿色能源箱变运维

   通过智能箱变管理，实现新能源场站“无人值班、少人值守”的运行模式，显著降低运维成本，提升绿色能源箱变运行效率。

   该装置的应用符合国家对绿色能源设施智能化运维的政策导向，能够帮助新能源电站实现提质增效，全面提高箱变运行可靠性与智能化水平，保障电力系统稳定运行。

  未来，我们将继续紧跟国家政策导向，不断提升产品技术水平，为新能源行业提供更加优质、可靠的智能箱变解决方案，助力我国新能源事业高质量发展。
