摘 要：某天然气净化厂2014年投产,截至目前已经历3轮次装置大修。该厂在检修过程中不断总结经验,逐渐形成了胺液系统再生、吹硫、脱硫装置上水充压、加氢催化剂降温、高压区气密、投料、冲洗和水联运等7大优化技术。这7大技术的落地实施可提升检维修技术、统筹优化开停工工序、明确关键工序的验收标准,有助于高含硫天然气净化装置的检维修实现安全、效率和质量的有效统一,并可为类似装置的检修提供借鉴。
关键词：天然气净化 检维修 优化 开停工
某高含硫天然气净化厂设计并建设有4套处理能力(标准状态)300万 m3/d的净化装置,采用MDEA脱硫、TEG法脱水、常规克劳斯硫磺回收、SCOT尾气处理的工艺路线,总硫回收率超过99.9%。该厂自2014年投产以来,按照每3年一次的检修周期计算,已经历3轮装置大检修。大检修开停工过程中,为兼顾质量和效率,该厂对一些制约效率的程序进行了优化,并开发了关键质量控制技术,解决了部分难题。本文将对上述检修经验进行总结,以期能够为类似装置的检修提供借鉴。
1 停工技术优化
高含硫天然气净化装置停工程序包括切断原料、胺液退液、胺液系统水洗、除臭钝化、二次水洗、蒸塔、吹硫、钝化、工业炉降温和隔离。其特点为任务繁杂,工序环环相扣。
1.1 胺液系统再生优化技术
1.1.1 胺液系统再生存在盲区
传统的胺液再生系统吸收液相流程如图1所示。该系统的检修重点包括一级/二级主吸收塔(C-101下段/上段)、闪蒸罐(D-102)、贫富胺液换热器(E-101A/B)、 再生塔(C-103)、贫液空冷器(A-101A～F)、贫液后冷器(E-102A/B)、胺液过滤器(SR-103/4/5)、贫液缓冲罐(D-105)、尾气溶剂精过滤器(SR-402)、半富液冷却器(E-404)和尾气吸收塔(C-402)以及容器间流体输送的泵类(P-101、P-102等),往往会忽视胺液回收罐和酸气分液罐的置换。胺液回收罐所回收的胺液包括贫液、半富液、富液以及来自酸气分液罐的酸性水,成分比较复杂。若胺液回收罐半富液和(或)富液存量较多,则接受装置溶剂的罐区呼吸孔会逸散硫化氢气体。此外,若忽视酸气分液罐的置换,还会增加其除臭钝化药剂的消耗。

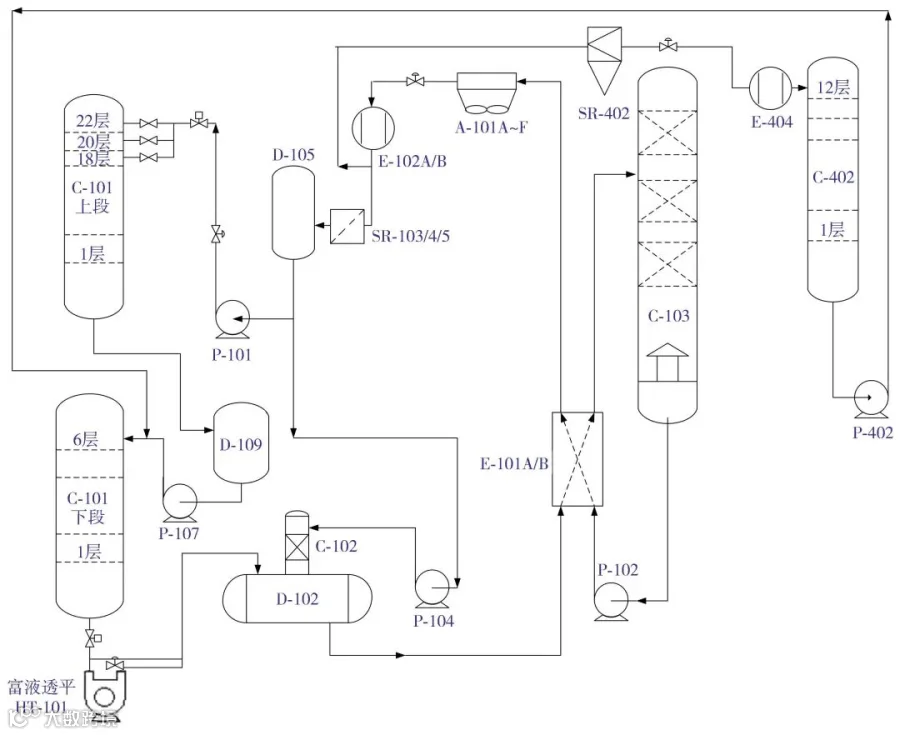

图1 胺液再生系统吸收液相流程
1.1.2 胺液系统再生优化
停工前一天胺液回收罐低液位运行,切断原料气进入再生工况后,首先将酸气分液罐中的酸性水排净,并增加2次除盐水高液位浸泡。2次的浸泡水均按正常流程排至胺液回收罐。然后在贫液系统选择一个密闭排放至胺液回收罐的点位,并导通流程,待液位涨至40%时,启动闪蒸塔贫溶剂泵将胺液回收罐置换液送至胺液闪蒸罐,重复2～3次即可。上述胺液系统再生优化技术可有效消除胺液系统再生时的盲区和死角,从而实现装置停工期间安全、环保、经济的目标。
1.2 吹硫优化技术
1.2.1 吹硫效率低下
为了防止设备或者管道打开时出现硫化亚铁自燃的状况,在硫磺单元停工时应对制硫催化剂进行吹硫钝化。吹硫效率取决于制硫催化剂的总质量和惰性过程气的流量。每套天然气净化装置铝基制硫催化剂为52.2 t,钛基制硫催化剂为36 t,总计88.2 t。在以往历次吹硫实践中,炉温均控制在1 100～1 200 ℃,吹硫过程中消耗的燃料气用量(标准状态)为(600±100) m3/h、助燃空气量(标准状态)为(6 000±1 000) m3/h、减温蒸汽流量为(2±1) t/h【1】。整个吹硫过程耗时4 d,效率偏低。
1.2.2 吹硫优化
燃料气除硫时应使用较高的助燃空气量和燃料气量,以防止回火。咨询燃烧炉设备厂家和设计公司意见后,将燃料气流量(标准状态)提升至(800±100) m3/h、助燃空气量(标准状态)提升至(8 000±1 000) m3/h、减温蒸汽流量提升至(3±1) t/h。提量后,燃烧炉压力在正常工艺卡要求范围内。优化后,吹硫时间缩短至2.5 d,效率提高至优化前的1.6倍。
1.3 脱硫装置上水充压优化技术
1.3.1 脱硫装置上水充压效率低下
脱硫单元停工涵盖溶剂退液、胺液系统水洗、除臭钝化、二次水洗等程序,因此应反复上水充压数次。满足整个胺液系统循环的最小除盐水量为360 t左右,最大上水速率为40 t/h,因此上水约需耗时9 h。上水完毕应用高压氮气充压至4.0 MPa,高压区气相容积约为375 m3,单次充压耗时8～10 h。由此可知,单次上水充压共需17～19 h,耗时长,严重影响停工效率。
1.3.2 脱硫装置上水充压优化
要解决影响停工效率的问题,应统筹优化上水充压过程。为防止高压介质向低压系统窜流,脱硫单元高压区在进行气相充压操作前,应先建立液封。因此须调整脱硫单元上水顺序。首先,将除盐水引入高压区塔器(如一级主吸收塔)建立液封,之后关闭其液位调节阀手阀;然后,在高压区进行充压的同时将除盐水引入脱硫单元低压区容器(如胺液闪蒸罐、胺液再生塔)。优化后,上水充压时间缩短至9～11 h,效率提升近1倍。
1.4 加氢催化剂降温优化技术
1.4.1 开工循环线蝶阀易积硫卡涩
加氢催化剂传统的降温方法是利用开工循环线流程循环降温, 如图2所示。具体工艺流程为: 利用设置在加氢反应器出口冷却器(E-401)出口的开工喷射器(EJ-401)输入降温介质——低压蒸汽, 低压蒸汽与来自急冷塔上部的急冷水逆流接触, 吸收部分水汽, 急冷塔顶部气相通过开工循环线进入加氢炉(F-402), 随后依次经过加氢反应器(R-401)、 加氢反应器出口冷却器(E-401)等设备, 降温介质在此闭合回路进行循环, 将加氢催化剂热量带走。急冷塔顶部气相设置压控阀至尾气焚烧炉流程, 降温过程中应补入惰性气体——氮气, 以防止形成负压。该流程8 h即可将催化剂由300 ℃降温至100 ℃, 降温效率高。但是由于开工循环线采用2根0.4 MPa低压蒸汽管道进行伴热, 效果不佳, 往往会在停工时发现开工循环线由于蝶阀积硫卡涩无法使用。若临时更换开工循环线蝶阀, 则需打开涉硫管道, 因此需疏散现场无关人员, 总体风险较大。

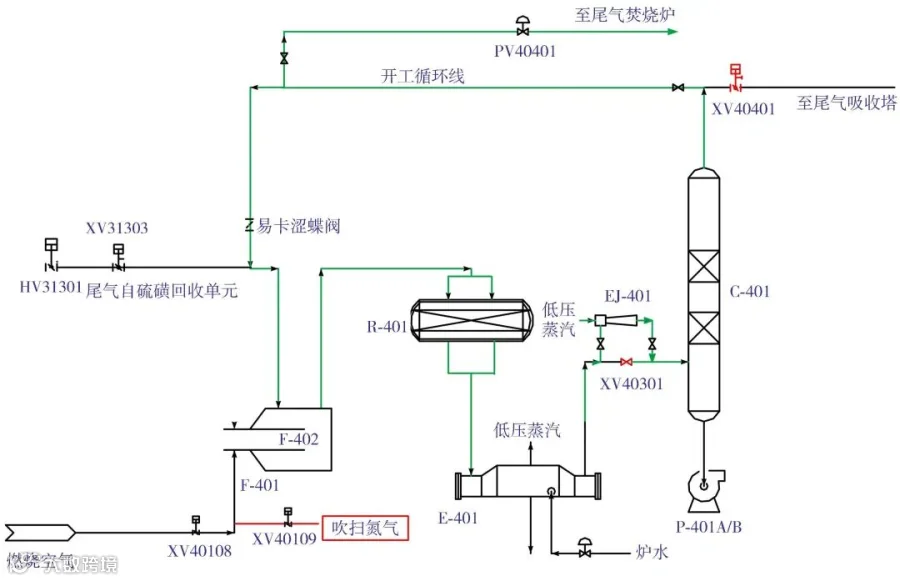

图2 加氢催化剂循环降温流程
1.4.2 加氢催化剂降温方法替代方案
由于开工循环线蝶阀积硫卡涩无法使用时进行更换的总体风险较大,因此应找到加氢催化剂降温的替代方案。利用加氢炉吹扫氮气线是加氢催化剂降温的替代方案之一。该方案的降温效率取决于氮气流量。将吹扫氮气流量(标准状态)控制在400～500 m3/h, 此时, 降温速率约为2～3 ℃/h,整个降温过程约需96 h。虽然效率较低,但因其可避免更换开工循环线蝶阀的风险,因此,仍是加氢催化剂降温的较优替代方案之一。同时,为了解决开工循环线蝶阀积硫卡涩问题,检修期间将开工循环线伴热由2条0.4 MPa低压蒸汽管道升级为2条1.0 MPa中压蒸汽管道。经实践验证,该问题已得到解决。
2 开工技术优化
高含硫天然气净化装置开工程序包括解除隔离、设备吹扫冲洗、气密试验、水联运、溶剂冷循环、溶剂热循环、工业炉升温和热态备用(简称热备)。其特点是工序不如停工时紧凑,优化空间较大。
2.1 高压区气密试验优化技术
2.1.1 高压区气密试验一次合格难度大
检修结束并完成解除隔离、关键塔器冲洗和建立高压区液封后,应对高压区进行不同等级的气密试验。由于法兰密封面未清理或者清理不干净、垫片选用不合适或垫片缺陷、螺栓紧固不规范导致紧固力矩存在差异等原因,高压区设备(如脱硫塔、水解反应器等)人孔或者本体法兰泄漏概率极高;而且,如果充压后出现泄漏,也无法将出现泄漏问题的设备与系统隔离开,只能将高压区整体泄压后方可处理。因此,高压区气密试验一次合格概率较小,通常至少需要进行2次气密试验。利用公用工程单元高压氮气泵充压1次一般需要8～10 h,单次气密试验需耗时2 d,因此,高压区气密试验合格至少需要5 d。这一方面导致现场人员劳动强度较大,另一方面,也制约了开工效率。
2.1.2 高压区气密试验优化
为了解决高压区气密试验一次合格难度大的问题,应从源头上抓实设备人孔、法兰的复位质量工作。首先,在检修完毕封闭设备人孔前,施工方、项目组和监理应进行联合验收,除重点验收设备内部检修质量外,还应着重确认垫片选型是否正确无缺陷、设备法兰密封面是否清理干净等;其次,根据运行压力,复位高压区设备人孔或者法兰时,应采用法兰定扭力矩技术对螺栓进行紧固,从而避免由于施工人员紧固力度存在差异而导致泄漏;最后,采用液氮槽车与液氮泵车对高压区进行充压,从0 MPa经0.8 MPa、3.0 MPa、4.5 MPa逐级升压并稳压,最终达到最高气密压力5.8 MPa,这一过程仅耗时4 h。采取上述措施后,高压区气密试验一次合格,试验时间由5 d缩短至2 d,降低劳动强度的同时,也提高了开工效率。
2.2 投料优化技术
2.2.1 投料后无法实现引气即输气的目标
胺液系统正常热备48～72 h且上下游已准备就绪后,具备引原料气复产条件。由于胺液系统热备时气相空间充满氮气,引入原料气后,初期产品气也富含氮气,不能在第一时间内并入管网。因此,应时刻关注净化气甲烷指标,待其大于等于97%(质量分数)后方可并入管网外输。此外,放空管道所在的点位与产品气出装置切断阀之间有一段长度为50 m的管段,即净化气放空时,系统还存在部分盲区。单套净化装置满负荷处理量(标准状态)为12.5万m3/h。若需引入7万m3/h原料气,则净化气应放空0.5 h以上才能并网。
2.2.2 热备后产品气反置换
胺液系统在热备后立即利用产品气界区副线流程反引产品气, 并通过界区原料气放空流程置换脱硫脱水单元高压区氮气。该流程途经产品气出装置副线切断阀、 产品气外输调节阀、 湿净化气至脱水单元副线切断阀、 原料气调节阀和原料气进装置副线切断阀, 如图3所示。在原料气仪表引压管处定时取样监测置换效果。采用这一流程后, 该系统一般经过48 h即可达到产品气指标。这样, 在装置开工时, 系统内即全部为产品气环境, 投料后产出的产品气可直接并入管网外输。

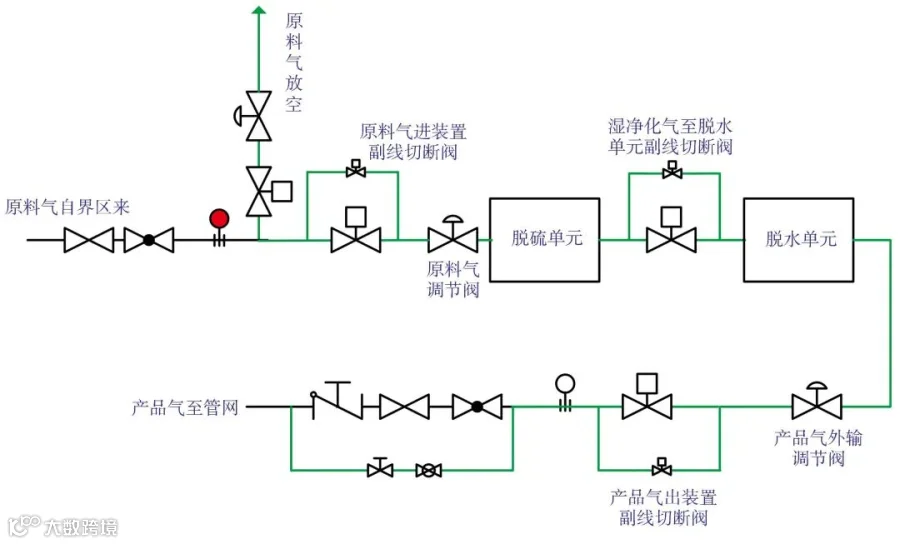

图3 产品气反置换示意
2.3 冲洗和水联运优化技术
2.3.1 引气后增压泵频繁堵塞
装置在停工检修时可能因设备打磨、空气氧化、内部垃圾未清理干净和设备冲洗不干净等原因造成胺液系统内存在杂质,导致开工准备阶段依次完成冷水循环、引胺液冷态备用(简称冷备)和胺液热备工序后, 引入原料气过程中增压泵和尾气吸收塔底泵堵塞频繁。其中, 增压泵(胺液温度118～124 ℃, 流量320～350 t/h)的堵塞尤为严重, 平均12次/d, 堵塞最频繁的时期达到 18 次/d【2-3】。此外,在开工的最初半个月内,还易发生增压泵双泵堵塞导致湿净化气放空或者原料气被迫断流导致生产异常的现象。杂质对胺液系统的影响周期长,一般1个月后可基本恢复正常,2个月才能完全恢复正常,这极大地增加了高压电机切换的耗电量和操作人员的劳动强度。
2.3.2 冲洗方式和水联运优化
装置在停工检修时产生杂质在所难免,为了避免出现因残留杂质导致引气后增压泵频繁堵塞的问题,应在开工准备阶段尽可能地将杂质清理出来。首先,应改变冲洗方式,使塔板或者填料杂质下落至塔底或者容器底部,如:将从尾气吸收塔塔底泵向尾气吸收塔上水进行冲洗的方式改为借助胺液进料管道进行冲洗;除在胺液再生塔底液相出口和胺液再生塔重沸器上水外,再增加胺液再生塔顶回流罐和胺液再生塔回流泵系统返至再生塔顶部的冲洗方式。其次,由于热水能将大的、不易从设备构件清除下来杂质分解为小的、易从设备构件清除下来的杂质,因此增加热水联运对于减少系统杂质很有帮助。热水联运至少需要36 h。最后,为了进一步清除胺液系统杂质,待引入胺液建立循环后,应在第一时间投用溶剂过滤器和活性炭过滤器,并增加对溶剂过滤器的清洗。经过上述优化,引气后1周内增压泵堵塞的频次降低为2次/d,胺液系统2周可基本恢复正常,3周即可完全恢复正常,大大降低了高压电机切换的耗电量和操作人员的劳动强度。
3 技术指标
经上述优化后,胺液系统的检修质量和效率均得到有效提高,具体如下:
1) 胺液系统再生时使用贫液对胺液回收罐进行置换。
2) 吹硫时燃料气流量(标准状态)提升至(800±100) m3/h,吹硫时间由4 d缩短至2.5 d,共节约燃料气9 600 m3。
3) 上水充压阶段,高压区引入除盐水建立液封,之后同步进行高压区充压和低压区引入除盐水的操作,使上水充压时间缩短至9～11 h,效率提升近1倍。
4) 当开工循环线无法建立循环时,采用加氢炉吹扫氮气线的方法作为催化剂降温的一种替代方案。
5) 开工准备阶段,高压区设备人孔或者法兰采用法兰定扭力矩技术进行复位,配合采用液氮泵车充压方式,可使高压区气密试验一次成功,将试验时间由5 d缩短至2 d,同时还降低了人员劳动强度和安全风险。
6) 胺液系统热备后,利用产品气反充压置换高压区氮气,实现引气即输气的目标。
7) 通过改变冲洗方式、增加水联运(热)以及胺液循环后及时投用胺液机械过滤器的方式,尽可能地将系统杂质清理出来,可使增压泵在开工一周内的日均清洗频次降低为2次,极大地降低了劳动强度,提高了生产平稳率。经统计,开工后第1个月,整套装置用电量同比下降50万kW·h。
4 结论
本文所述天然气净化厂自投产以来,已完成3轮装置大检修。检修过程中, 通过不断总结经验、 优化流程, 并对装置开停工工序进行统筹规划, 逐渐形成了7大优化技术, 可有效保障净化厂开停工阶段的安全、 平稳推进, 大幅缩短作业时间, 降低人力成本投入, 为企业创造显著经济效益。
杨程
【作者机构】 中石化广元天然气净化有限公司
