摘 要：国内某100万t/a乙烯装置裂解气压缩机运行期间,高压缸驱动端振动出现异常波动并逐渐增大,同时,还伴随着高压缸驱动端干气密封一级泄漏量增大。通过对轴瓦进油压力和进油温度进行调节,并进行状态监测分析等,确定压缩机高压缸驱动端异常振动是因该侧轴瓦处于不稳定状态以及机组负荷调整产生扰动的综合作用造成的。该异常现象还间接影响到高压缸驱动端干气密封的运行,导致其一级泄漏量增大。针对上述原因,采取提高油压、降低油温进而提高油膜刚度以及稳定压缩机运行负荷等在线处理措施,解决了压缩机振动异常问题,满足了安全稳定生产需求。
关键词：裂解气压缩机 不稳定状态 状态监测分析 干气密封 油膜刚度
裂解气压缩机是整个乙烯装置的“核心设备”,其运行状态直接影响到装置能否安全稳定生产和长周期运行。机组异常振动是影响此类大型转动设备安全运行的典型故障隐患。本文以某厂100万t/a乙烯装置裂解气压缩机为例,对机组出现异常振动的原因进行了分析,并提出了相应的解决措施。
该压缩机为三缸四段离心式压缩机,由沈阳鼓风机集团制造,型号为DMCL1204+2MCL1204+MCL907,有5个吸入口和4个排出口。其主要性能参数如下:额定转速4 488 r/min,额定功率60 114 kW,压缩机四段排出压力3.798 MPa,排出温度62.2 ℃,流量382 967 kg/h。该压缩机支撑轴承采用可倾瓦轴承,每个轴承由5个轴承瓦块组成,止推轴承型式为金斯伯雷型轴承,润滑油型号为Turbo S4 GX46透平油。轴封采用干气密封,配套汽轮机采用抽凝式汽轮机。
1 设备运行情况介绍
该乙烯装置于2022年1月大检修结束开工,裂解气压缩机运行平稳,振动正常值在19～20 μm之间。2023年9月,该压缩机高压缸驱动端振动开始出现小振幅波动;10月,振动波动加剧并出现连续波动,最大值达到40 μm;11月20日,高压缸MCL907驱动端干气密封一级泄漏量开始增大;11月29日,将驱动端进油压力由0.15 MPa调整至0.165 MPa,振动恢复平稳并保持该状态运行至12月1日,振动又开始出现波动;截至12月4日,干气密封一级泄漏量(标准状态,下同)已从16 m3/h上升至20 m3/h。该压缩机驱动端振动波动趋势如图1(a)～图1(b)所示。针对上述现象,现场采取了提高轴瓦进油压力、调整润滑油上油温度、更换放大器和延长电缆等多项处理措施,但是振动异常波动情况仍未得到有效改善。该压缩机振动值和干气密封一级泄漏量虽然距离联锁值较远,但振动值频繁波动处于不稳定状态,而且干气密封一级泄漏量逐渐增大且增速较快,若此振动值波动至89 μm或密封气泄漏量达到51 m3/h,机组则会联锁停车,此时,就需要对压缩机进行整体拆解检修,将严重影响乙烯装置的正常生产运行。

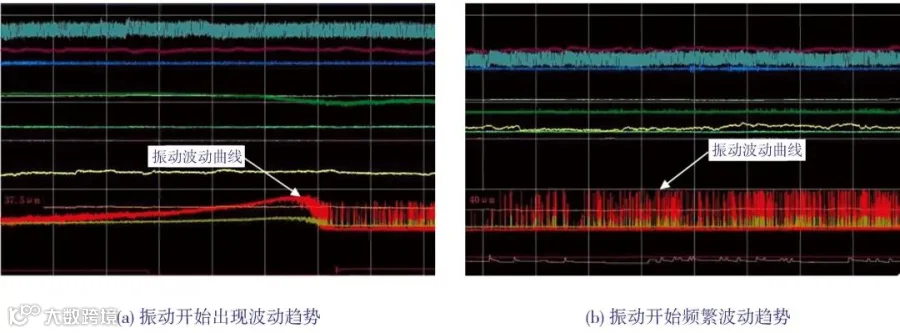

图1 压缩机驱动端振动波动变化趋势
2 异常振动原因分析
将裂解气压缩机高压缸驱动端振动测点VIA31322x/y与非驱动端VIA31321x/y电缆线对调并更换放大器和延长电缆,发现调换后仍然为测点VIA31322x/y振动波动大,由此可以首先排除仪表故障原因引起的振动问题。
通过对压缩机润滑油检测结果(见表1)进行分析可以发现,润滑油中各项指标均在合格范围内,由此可以确定,机组振动波动与润滑油品质无关【1】。

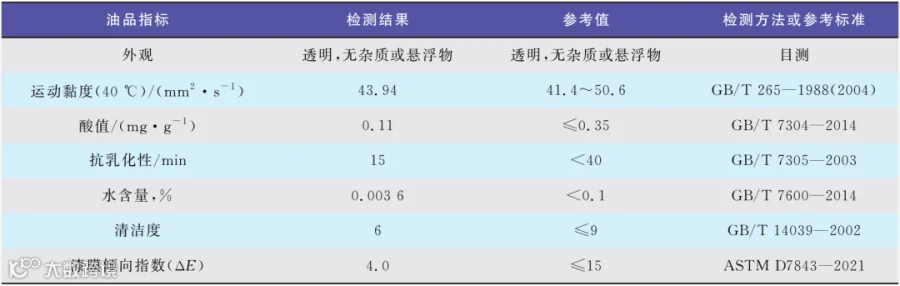

表1 裂解气压缩机润滑油检测结果

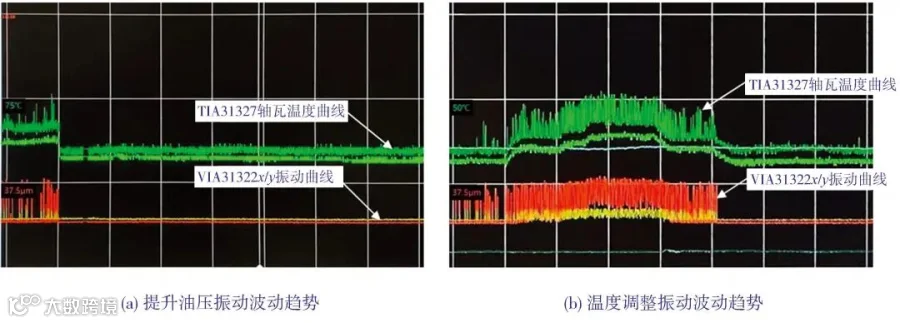

由第1节的运行情况介绍可知,11月29日,将高压缸驱动端支撑瓦支路油压由0.15 MPa提升至0.165 MPa后,振动立即收敛稳定,如图2(a)所示。12月4日,由于再次出现波动频繁的现象,因此,尝试提升油温观察波动变化情况。将油温由40 ℃缓慢提升至41.5 ℃,观察发现,随着油温的提升,振幅增大;再将油温随机缓慢降至39.5 ℃并将油压提升至0.17 MPa,波动频率立即降低,如图2(b)所示。由于增大油压和降低油温的作用都是增加油膜刚度【2-3】,因此可以确定,油膜刚度是导致异常振动的原因之一。
图2 调整油膜刚度前后压缩机驱动端振动波动趋势
此外,10月17日,提升压缩机负荷后发现,其振动幅度明显收敛稳定,如图3(a)所示;而12月14日时,负荷下降(5台炉运行,四段流量300 t/h),已收敛的振幅又开始增大,如图3(b)所示;12月15日,将负荷再次提升至正常负荷(6台炉运行,四段流量350 t/h),振动恢复至正常值 19～20 μm,如图3(c)所示。由此可以确定,机组运行负荷也是导致异常振动的原因之一。

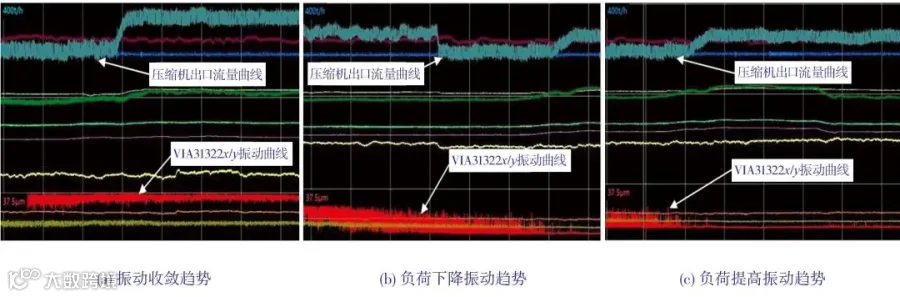

图3 调整负荷前后压缩机驱动端振动波动趋势

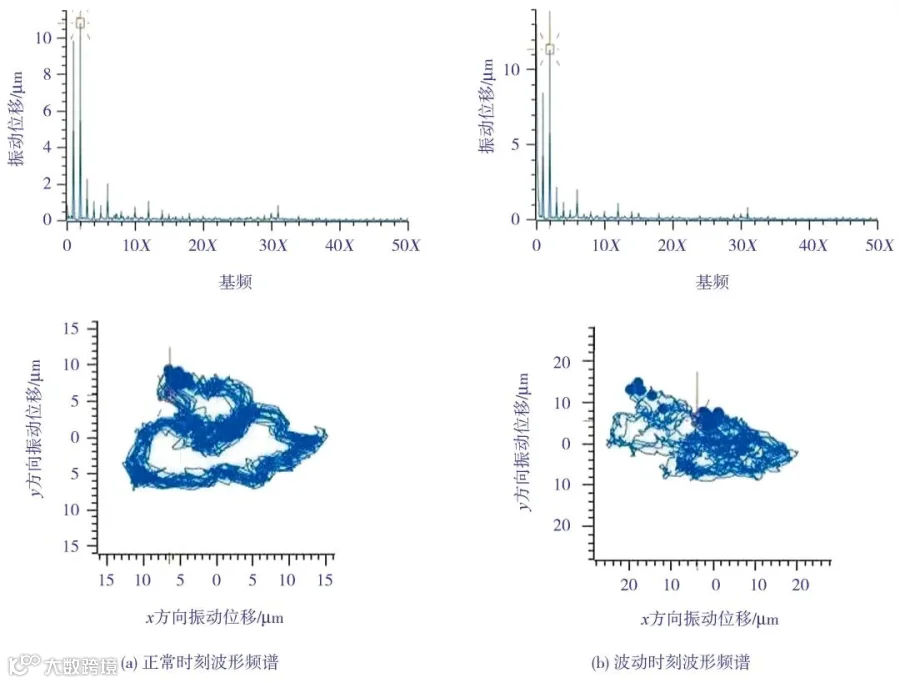

图4(a)～图4(b)所示为高压缸驱动端x方向从6月到12月的振动趋势频谱【4-5】。由图4(a)～图4(b)可以看到:振动发生波动时,x、y两个方向同时出现反向的低频成分;同时,高压缸驱动端振动存在明显的工频2倍频成分,且幅值较高。高压缸驱动端2倍频明显较高的情况说明,高压缸存在对中不良和转子同轴度不良情况【6】。
图4 调整负荷压缩机驱动端振动波动趋势频谱

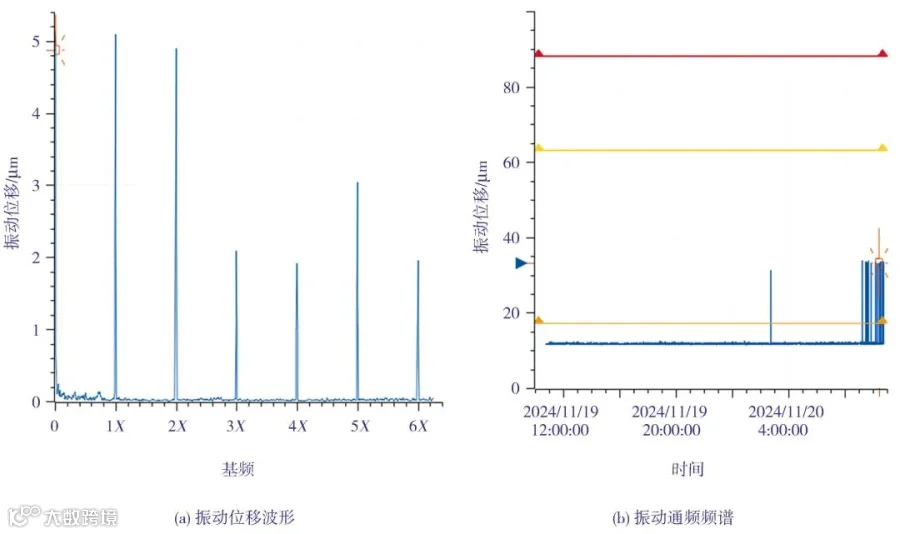

图5(a)～图5(b)所示为高压缸驱动端2024年11月的振动趋势频谱【7】。由图5(a)～图5(b)可以看到,3/4/5/6倍频均有上升情况,且在超低倍频(约0.019X,X为基频,等于转速除以60)附近存在上下波动现象。低频波动具有一定的随机性,低频成分在x、y两个方向上为反向关系,由轴心位置出现横向晃动的现象判断,引起低频振动的激振力可能来自于轴瓦瓦块的不稳定状态【8】。
图5 高压缸驱动端2024年11月运行的振动趋势频谱
综合上述分析可知:油膜刚度、压缩机负荷、高压缸存在对中不良以及轴瓦瓦块处于不稳定状态等因素的共同作用造成了高压缸驱动端的异常波动;其中高压缸对中不良使振动值增大并不是导致振动上下波动的原因,而油膜刚度的减弱、压缩机负荷变化以及轴瓦瓦块的不稳定状态是直接造成高压缸驱动端异常波动的主要原因。
3 解决措施及效果
针对上述导致裂解气压缩机高压缸驱动端异常波动原因,同时,结合压缩机现场运行情况,提出如下在线改进措施:
1) 对于高压缸存在对中不良造成2倍频增大的情况,运行状态下无法在线进行处理,鉴于其振动波动最大值为40 μm,距离报警和联锁值较远,可以暂时采取监护运行的方式,待压缩机停车检修时再检查高、低压缸之间的对中及联轴器安装情况。
2) 在设计范围内通过提高油压、降低油温的方式提高油膜刚度,以加强轴瓦运行的稳定性。
3) 尽量减少对裂解气压缩机进行大的负荷调整,避免因负荷波动导致轴瓦的不稳定状态加剧。
4) 对润滑油进行在线监测,防止其在轴瓦不稳定状态下出现局部高温,使润滑油变质甚至生成漆膜。发生异常情况时,应及时在线更换润滑油或者增加除漆膜设备【1】。

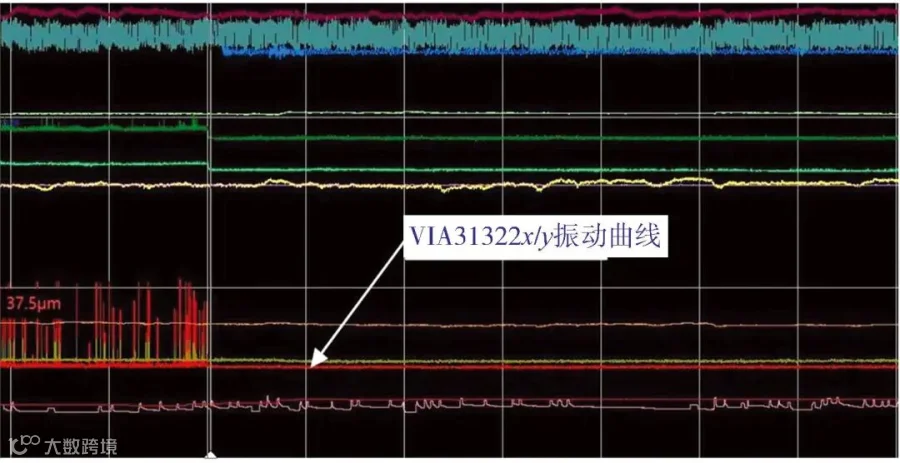

采取改进措施后裂解气压缩机高压缸驱动端振动趋势如图6所示。由图6可见,经过上述改进后,振动趋势变化趋于平稳,未出现大幅度波动,压缩机轴振动波动问题得到有效解决。
图6 采取改进措施后裂解气压缩机高压缸驱动端振动趋势
4 结论
结合轴瓦进油压力调节、进油温度调节、状态监测分析【7】等方法对裂解气压缩机振动波动原因进行深入分析,发现油压、油温以及负荷调整都会造成压缩机高压缸驱动端异常振动,而高压缸存在对中不良造成2倍频增大只是增大了振动异常波动幅度。通过负荷调整和超低频率波动现象可以确定,该侧轴瓦处于不稳定状态且机组负荷调整产生扰动的综合作用造成了压缩机的振动波动,可以采取提高油压、降低油温进而提高油膜刚度以及尽可能地稳定压缩机运行负荷等处理措施解决压缩机振动异常问题,保证持续稳定的生产需求。
李坤， 胡壮， 李海波， 余江海
【作者机构】 中化泉州石化有限公司
