目前，BIM的概念与技术正在建筑行业悄然兴起，笔者在调研的过程中发现有的施工单位已经在用revit建模，用于模拟施工方案和可视化的交付。但都深感设计类软件与造价算量软件操作中有比较大的差异，在此，笔者对比了revit与GGJ/GCL2013两款软件对于同种构件的操作差异，提供给广大造价朋友，作为未来使用参考。本期主要介绍轴与标高两种构件在revit与算量软件中的操作差异。
一、标高建立：
案例工程：
在GGJ2013或者GCL2013软件中，标高的建立需要经过以下步骤：工程设置——楼层设置——建立楼层与输入标高值：
而在Revit软件中，不同的项目样板有内置的标高样式，以系统内置的构造样本为例，标高的设置需要在立面图下，标高图标才会亮显，点击“标高”图标按钮，就会出现构造样板中内置的标高模板，见下图：

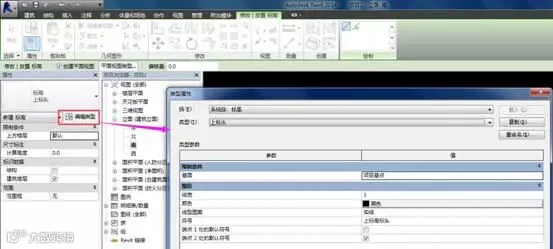

可以在此模板中修改楼层名称、标高值、以及标高的显示样式
直接在图上修改标高名称：

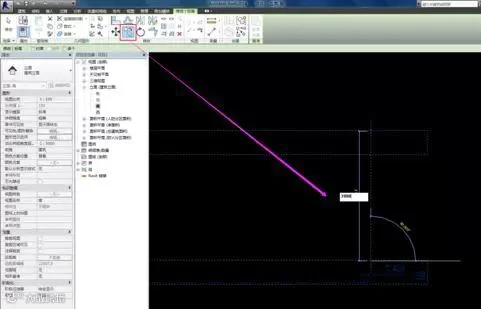

复制标高线，用于绘制其他楼层：
最后绘制好各楼层标高
二、轴网绘制：
案例工程：

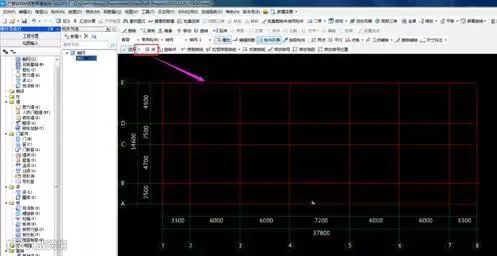

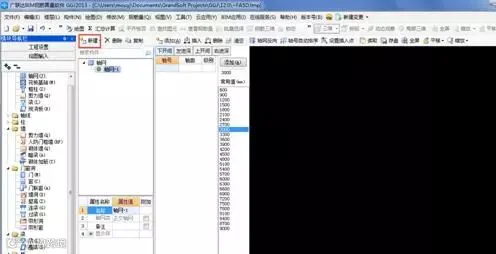

GGJ2013或者GCL2013软件中，轴网的建立步骤：绘图输入——定义轴网——建立轴网构件——输入开间与进深的尺寸：
Revit软件中，不同的项目样板有内置的轴网样式，但轴网需要手动绘制：需要在平面图中，点击轴网按钮，见下图：

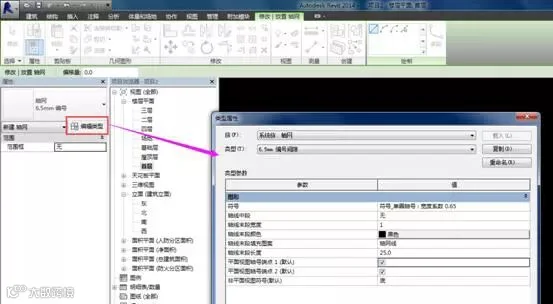

再设置轴网的样式：
再用直线或其他绘制命令，输入尺寸绘制轴网，见下图：
修改轴号名称，可直接在绘图区上单击修改：
绘制完毕后，样式如下：

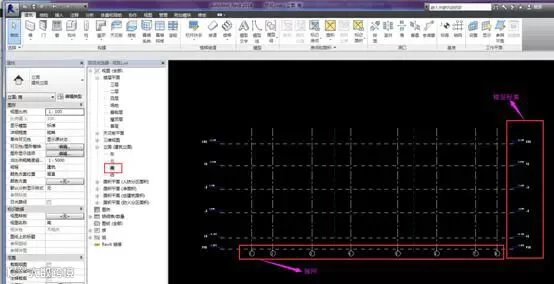

在标高的视图下，查看轴网：
