安装课堂 | 管道几种连接方式

建筑管道根据用途和管材，常用的连接方法有：①螺纹连接、②法兰连接、③焊接连接、④沟槽连接（卡箍连接）、⑤卡箍连接、⑥热熔连接、⑦承插连接等。

本文详解了建筑管道常用连接方法的标准做法，值得盟友们参考借鉴！👇

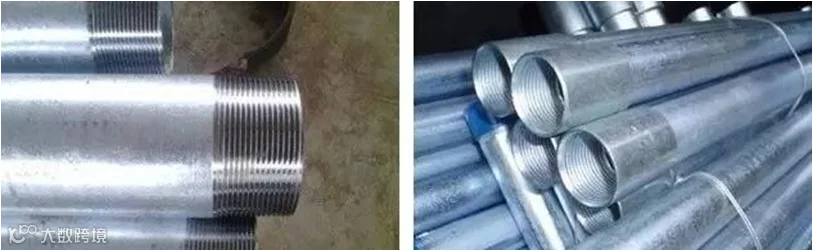

➤ 螺纹加工

分2-3次切削，螺纹应清楚、完整、光滑，不得有毛刺和乱丝。如有断丝或缺丝，不得大于螺纹全扣数的10%。螺纹还应符合装配公差的要求，有1/16的锥度，防止螺纹之间配合过松或过紧。

圆锥外螺纹上各主要尺寸的分布位置

螺纹的基本尺寸及其公差

· 国家标准《55°密封管螺纹》GB/T7306，适用于管子、阀门、管接头、旋塞及其他管路附件的螺纹连接。

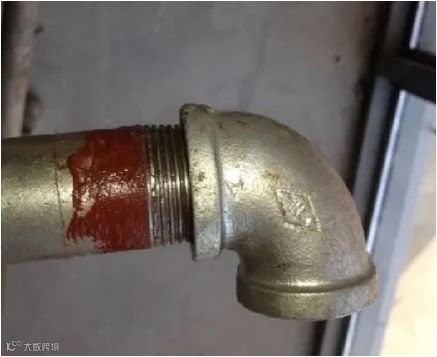

➤ 螺纹装配

拧紧后露出2-3牙螺尾、清除多余填料、外露丝牙涂刷红丹防锈。红丹涂刷宽度一致，涂层均匀，无流淌、漏涂现象。

常见问题示例：

                       麻丝未清理          麻丝未清理

                     涂刷随意           外露螺纹防锈处理

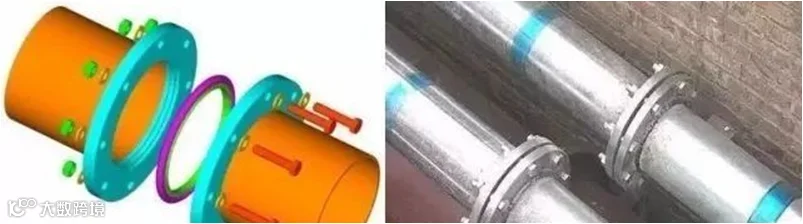

➤ 管道法兰

1）配对法兰规格、型号相同；与设备法兰连接时应按其规格配对；

2）法兰连接时同轴、平行，法兰面垂直于管中心；

3）紧固螺栓规格相同、方向一致、螺栓露出长度为1/2螺栓直径或与螺母齐平；

4）连接阀门时螺母放在阀件侧；

5）水平管法兰最上面两个螺孔保持水平、垂直管法兰靠墙两个螺孔与墙平行。

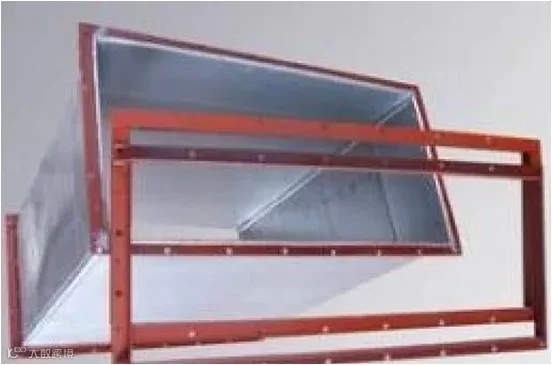

➤ 风管角钢法兰

1）法兰制作应法兰面平整、对角线长度相等、焊缝饱满；

2）法兰螺栓孔及铆钉间距均匀且符合规范要求，法兰四角处设螺孔；

3）法兰连接时螺栓方向应统一、长度一致，螺栓材质与风管相对应；

4）法兰紧固后应严密无泄漏，法兰面间隙均匀，垫片不得凸入管内或突出法兰外；

5）法兰连接后螺栓无锈蚀现象。

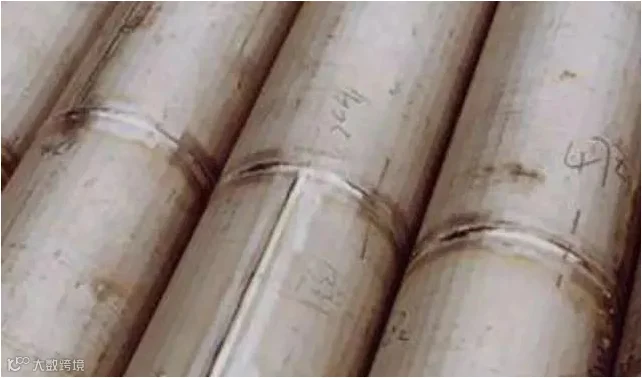

➤ 焊接

1）不锈钢管焊接内部充氩保护，焊后对焊缝及热影响区进行酸洗、钝化处理；

2）紫铜管钎焊不得加热过度（650-750℃ ），焊后清除焊接接头处残留的熔渣等杂物；

3）焊缝外观检查无咬肉、夹渣、裂缝、飞溅等缺陷。

➤ 沟槽加工

1）检查管口尺寸、圆度及制造质量，应满足沟槽制作的要求；

2）按规定的时间、分次加工沟槽，并复测沟槽的深度等尺寸；

3）沟槽加工不得损坏管子的镀锌层、内涂层。

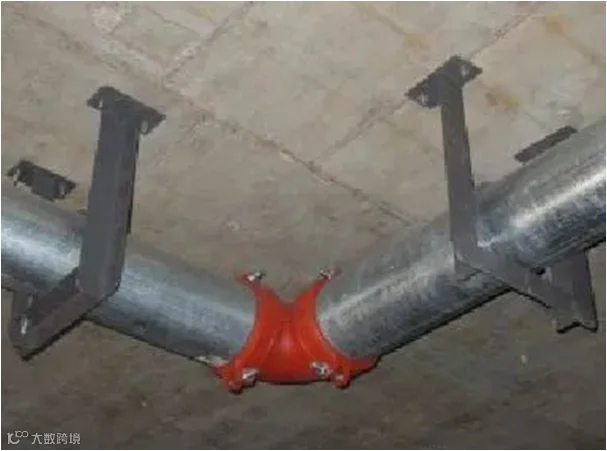

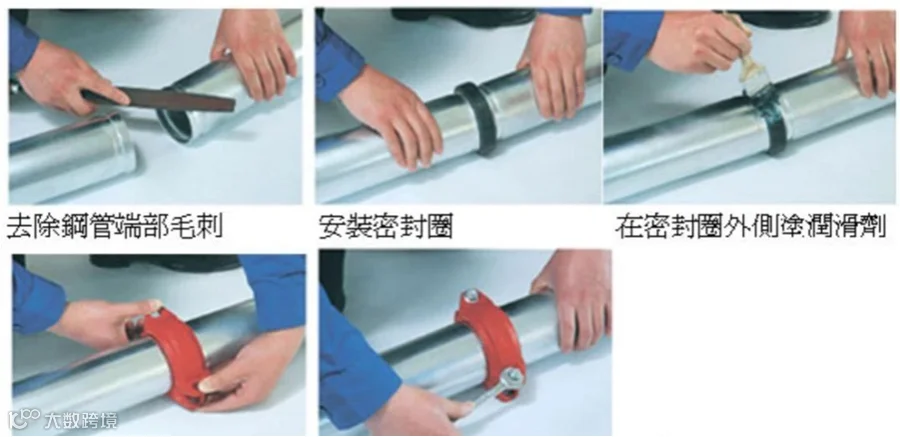

➤ 沟槽装配

1）清理管端、套上橡胶密封圈、装上卡箍、紧固螺栓；

2）沟槽二端管道中心线一致，沟槽安装方向（紧固螺栓位置）一致；

3）直管段宜采用刚性接头，在管段上每4-5个连续的刚性接头间设置一 个挠性接头。

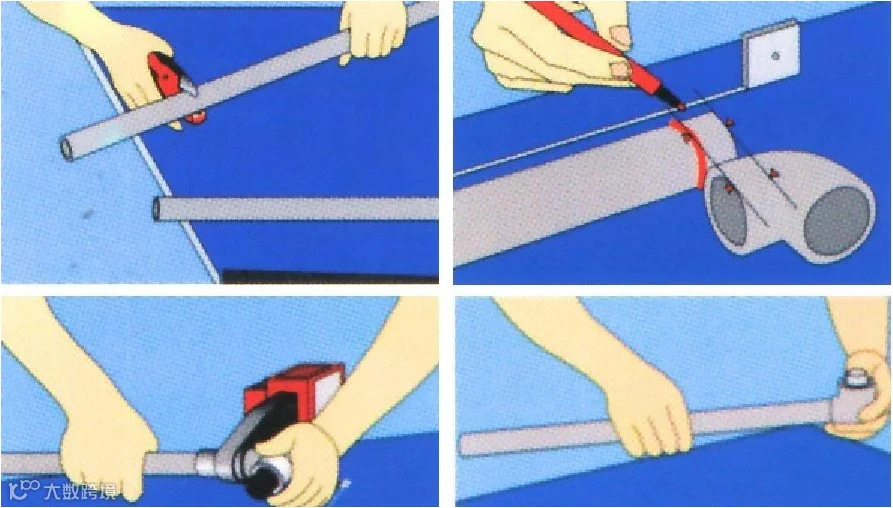

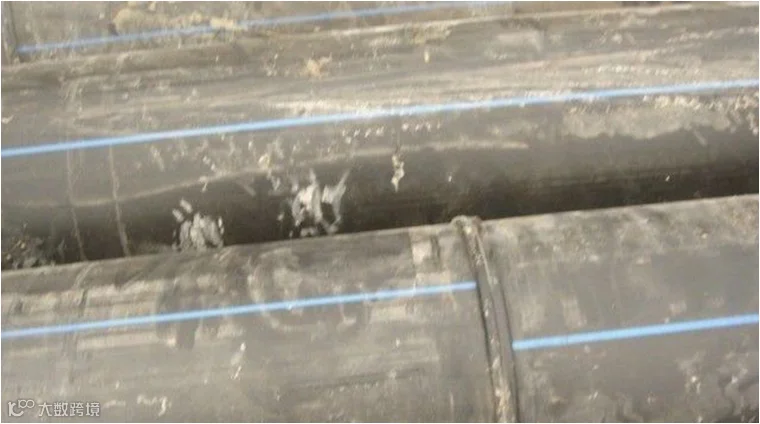

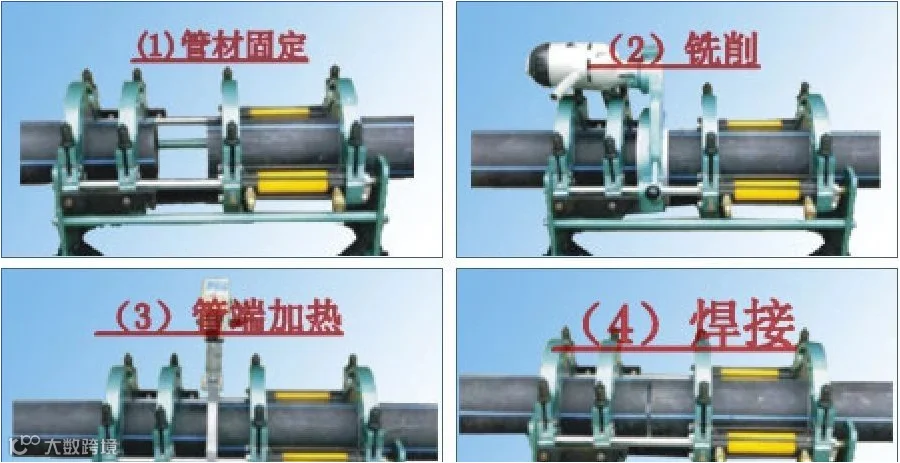

热熔连接

清理热熔部位、承插连接的标注热熔深度。使用专用热熔机按规定的加热时间加热连接部位。加热后按规定压力、时间使接头熔合，接头处形成一均匀熔接圈。

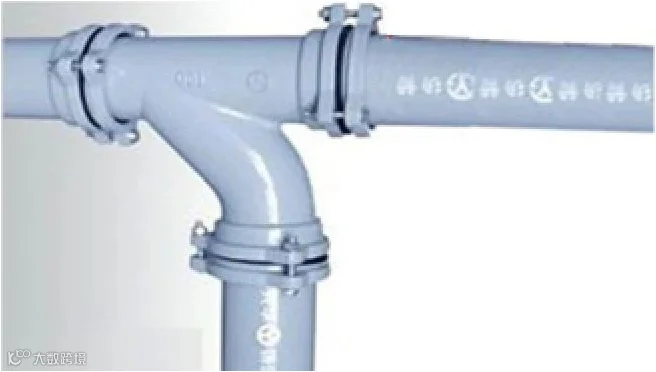

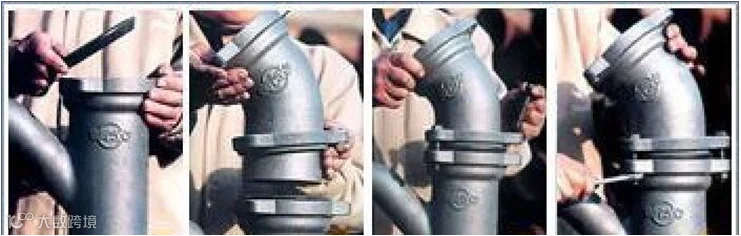

承插连接

铸铁管连接前清理承插口影响接口严密性的杂物，正确放入橡胶密封圈。按施工标准要求的深度插入、保持两管段的垂直度。

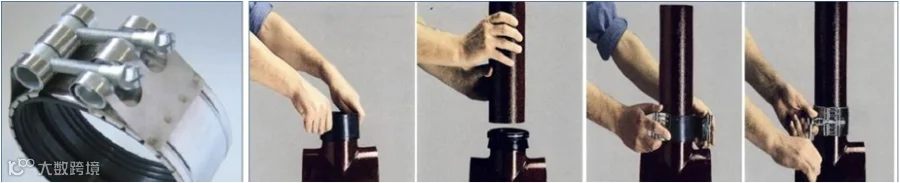

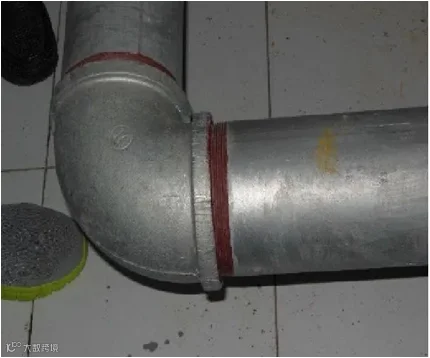

卡箍连接
