空 心 楼 板
空心楼板是由小的混凝土空心盒作为单元体，各单元用钢筋相连接，在缝隙中浇筑混凝土。现浇混凝土空心楼板技术节省材料且楼板重量较轻，增加了跨度，降低了层高，且隔音隔热效果也很好，受到广大建设单位和技术人员的欢迎。
01
空心楼板应用项目概况
以下这个项目的2#商业商务综合楼主要以办公、酒店、商业等业态为主，2#楼单体建筑面积6.3万平方米，总高26层，建筑高度96.4米总高114米，以框架+核心筒结构为主体，填充墙、轻质隔断为二次结构。

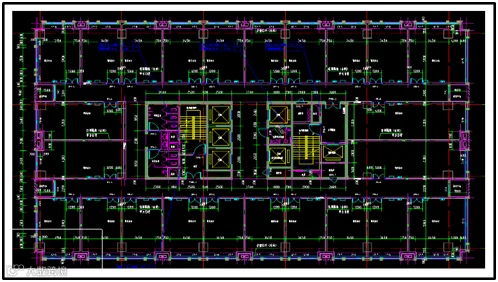

▼ 楼层平面图
2#楼空心楼板采用5cm+20/30cm+5cm结构施工工艺。即上部和下部分别为5cm厚钢筋混凝土，中部采用空心网箱结构填充。

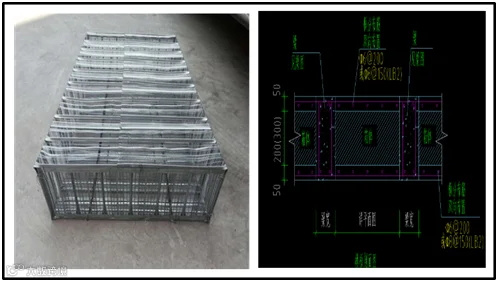

▼ 箱体、楼板剖面图
02
空心楼板的发展
空心楼板是一种较为独特的工程结构形式。早期的空心楼板以预制为主，结构形式单一，以单纯的板结构为主。使用范围以低层砖混结构为主。

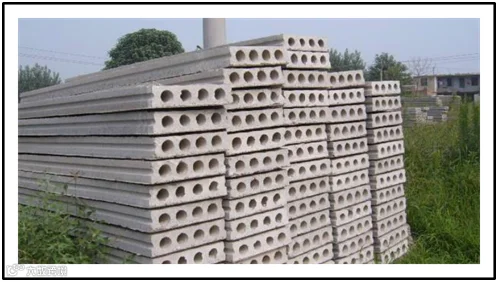

▼ 早期空心楼板
随着建筑技术的进步和工程的发展需求，空心楼板技术不断的发展和革新，逐渐形成了以空心玻璃钢箱体、聚苯板箱体空心网箱等作为空心楼板的填充材料。目前主流箱体如玻璃钢、聚苯板等需要增加抗浮措施。

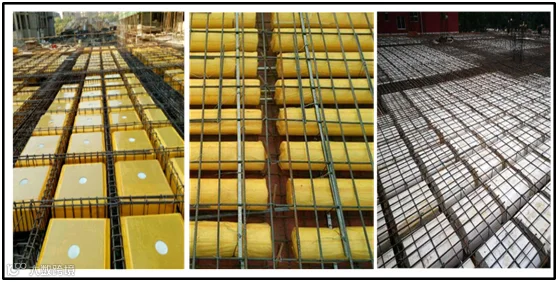

▼ 玻璃钢填充箱体、圆柱形填充箱体、聚苯材料填充箱体
▼ 新型空心网箱体（湖畔国际北区2#综合楼使用）
03
空心楼板的优点
优点1：增加单层净高
空心楼板采用加密矮梁结构，取消大跨度高梁结构。单层净高可提升30cm左右。
▼ 传统有梁设计、新型无梁设计对比
优点2：隔音
由于空心楼板采用上下双层板结构，中部为空腔体。空腔内壁不规则，声波在传导过程中，通过不规则的内壁会形成漫反射，被反射的声波相互消融。能够很好的吸纳上楼层所产生的声音，极大的提升私密性。同时因中部空腔，不同介质的声波传输性能不同，起到很好的隔音效果。

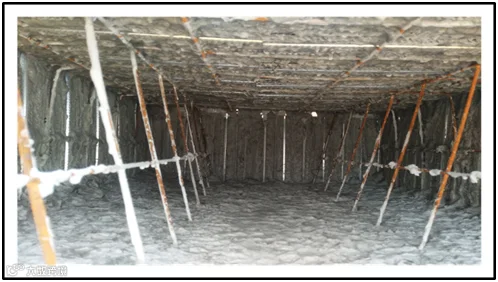

▼ 箱体内部构造
优点3：保温
空心楼板内部空腔体高度一般20-30cm。楼板内无填充物，空气的导热系数明显低于钢筋混凝土，采用的这种中空结构，能很大的隔绝不同楼层之间的导热联系，提升楼板保温的作用。对家庭开地暖、空调等温度调节设备时，起到节能环保的作用。
▼ 箱体单元剖面图
优点4：减少用料和结构自重
减少了主梁的构造，采用加密肋梁，能够较好的节约混凝土用量，从而节约使用材料。

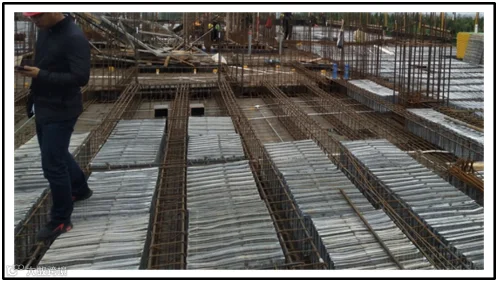

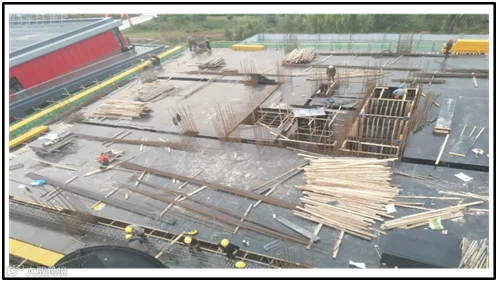

▼ 密肋梁和箱体施工
优点5：便于模板施工
空心板下部为平面结构，模板施工更方便。
▼ 空心楼板模板施工
优点6：楼板下部平整
楼板成型后下部结构平整，便于装修和空间分割。无需吊顶、空间可以任意分割，做办公更为方便。

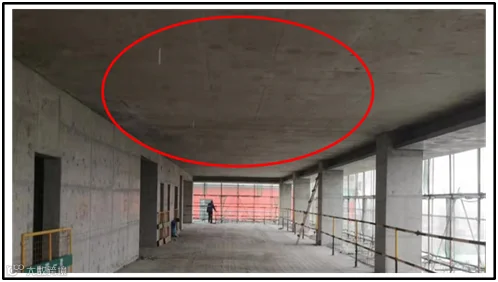

▼ 楼板下部平整
04
空心楼板的缺点
缺点1：增加楼板施工工序，钢筋施工阶段时间增长。
缺点2：增加箱体采购价格，增加单方造价。

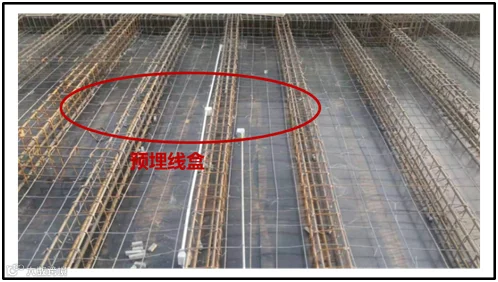

缺点3：楼板内预埋管线空间较少，不便于施工。空心箱体上板和下板厚度分别为5cm厚，除去底筋和保护层厚度，预埋管线空间十分有限。
缺点4：上、下水管道预埋不便，后期改造难度大。
05
空心楼板施工重点及难点
施工重难点1：

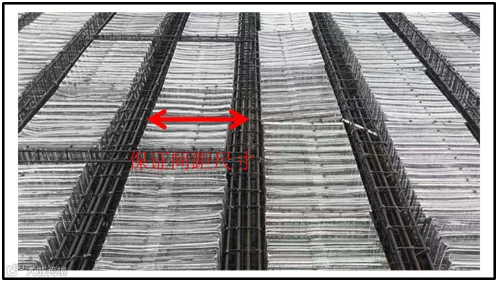

注意肋梁之间的间距，不可过大或者过小,否则会造成箱体放不下去。现场采用600*900规格箱体，必须保证密肋梁之间的间距在64公分左右，保证箱体安装空间和钢筋保护层。
施工重难点2：
箱体安装前，注意预埋管道位置正确，后期返修过于复杂。特别是预留管道洞口、预埋套管、预埋地漏位置一定要精确，否则后期开洞和修补都比较麻烦。
施工重难点3：

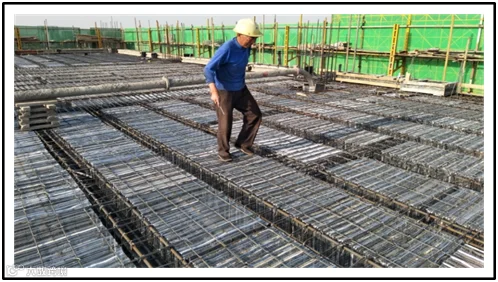

箱体安装后，行人要尽量避免踩踏，铺设模板或者行走在肋梁上。楼板变形后容易造成板厚不均，混凝土超方等问题。
施工重难点4：

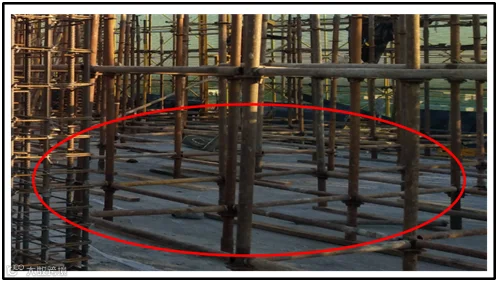

混凝土浇筑后，上层立杆施工要尽量放置在肋梁上，防止单层楼板无法承受上部荷载。如无法避免，可在立杆下部垫方木，分散荷载。
施工重难点5：
空心楼板混凝土浇筑时要严格控制坍落度在18cm±2cm。坍落度太小箱体下部不容易密实，坍落度太大容易造成箱体内漏浆严重。混凝土浇筑后要及时洒水养护，防止干缩裂缝。正式施工前做试件确定相关参数。

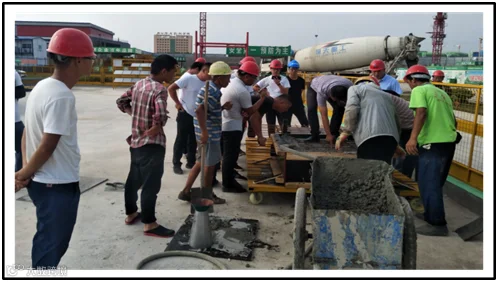

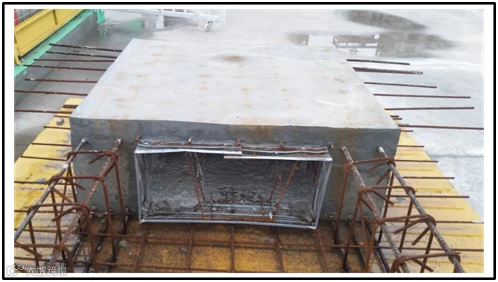

▼ 试件制作，确定参数
