等电位接地系统原理及施工做法

GB50057-2010《建筑物防雷设计规范》（以下简称：新《雷规》）增加了“防雷等电位连接”的术语和相关条文。防雷等电位连接是内部防雷装置的重要组成部分，其目的是将分开的诸金属物体（如，建筑物金属构件、装置外可导电部分和电气装置外露可导电部分等）直接用连接导体连接；或将带电导体部分（如，建筑物电气和电子系统等）经电涌保护器（SPD）或隔离放电间隙（ISG）等连接到防雷装置上，利用非线性元件对雷电流的响应特性，瞬时导通，减小雷电流引发的电位差。

一、卫生间局部等电位：

1、设置目的：设置卫生间局部等电位的目的是消除电位差；

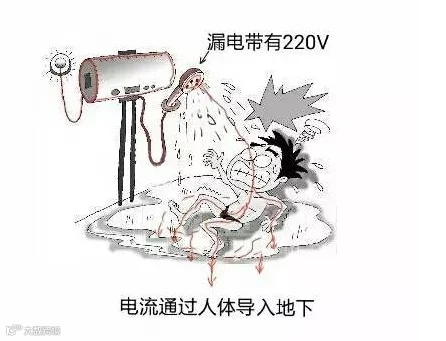

电位差的定义：在洗澡的时候手抓在漏电带有10V的水龙头上，光脚站在地上。这样手上就有10V，地上有0电压，那么久形成了电位差。电流就会从手上通过潮湿的身体流向地面，这样人身体就成了导体而触电。

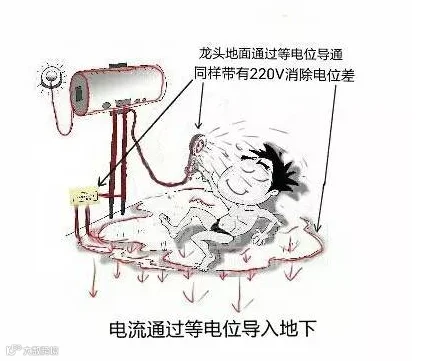

消除电位差：等电位连接好以后，水龙头漏电带电10V，地面也同样带电10V。那么你手摸水龙头，脚踩地面，你的手与脚电压相同，没有了电位差，电流就不会通过身体流动，所以不会触电。所以等电位连接可以保护你不触电的原因。

2、卫生间的局部等电位是如何连接的呢？

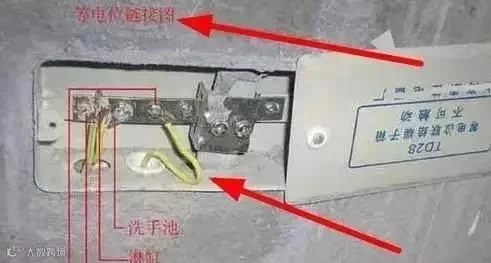

2.1局部等电位箱安装

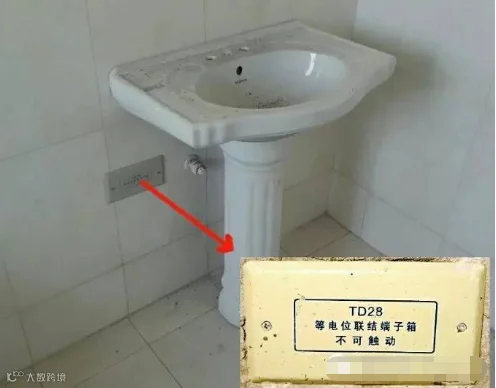

箱体一般安装在洗脸盆下距地0.3m的位置，

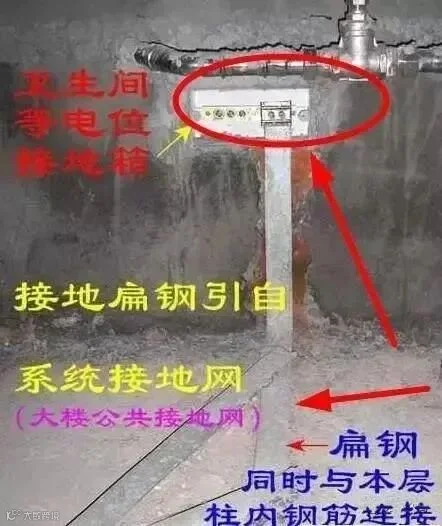

2.2局部等电位箱通过扁钢与地面板内钢筋相连接，如果墙面是混凝土墙需要与墙内钢筋相连接，住宅楼内有些时候可以不需要接到引下线只要保证卫生间内成一个局部等电位就可以满足接地要求。

3、卫生间内需要与接入局部等电位系统的器具：等电位连接标准要求，卫生间的所有金属部件都要和等电位连接盒做连接，而且必须是新型连接法，既必须使用6平方毫米的软线单独与等电位盒连接。如果卫生间里还引入的电路系统的接地线，那接地线也必须和等电位盒连接。

局部等单位与LEB线连接通过有端子外部接线；

3.1 淋浴器局部等电位连接

第一部分：在混合水龙头的位置距地1.5m预留接线盒，局部等电位线从接线盒穿管连接至局部等电位盒。

第二部分，从接线盒跨接至金属淋浴器；接线盒出安装接线盒盖。

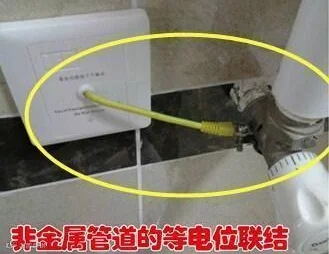

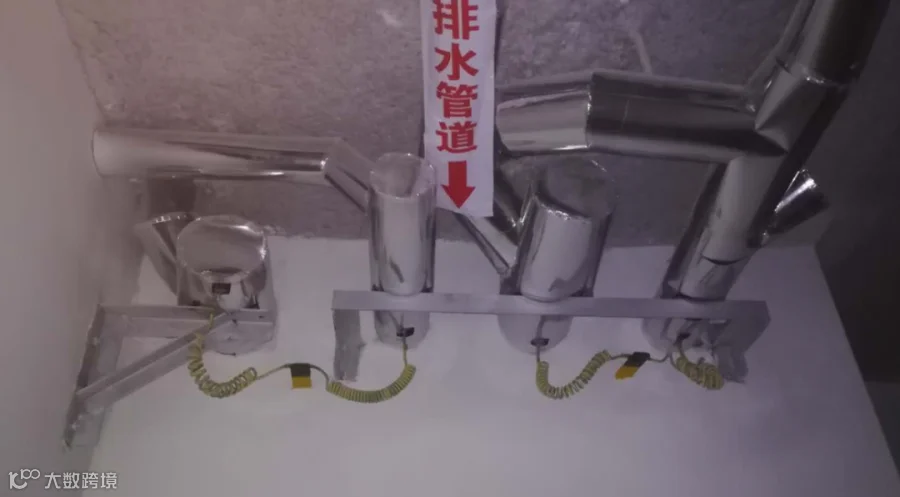

3.2 卫生间金属管道接地：

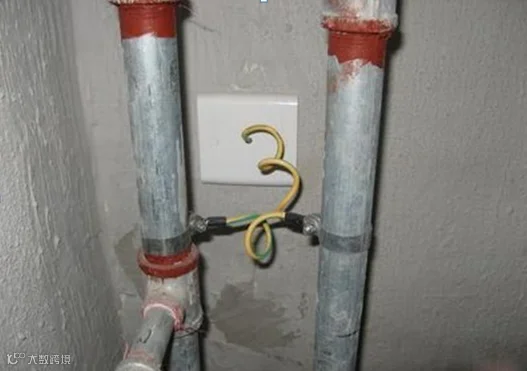

第一部分：距地0.5m处预留接线盒，从接线盒到LEB箱连接LEB线。

第二部分：从接线盒到金属管道采用抱箍连接；

3.3卫生间暖气片接地：

卫生间暖气片需要接入局部等电位；

3.4卫生间插座接入局部等电位系统：

如果卫生间里预留有插座，插座中有接地线（黄绿双色线），那接地线必须与等电位盒连接。如果插座中只有相线（火线）和零钱，那当然就没有线和等电位盒要连接，但必须记着，不能在卫生间使用外壳接地的电器，只能使用双层绝缘电器，即电器外壳上有回型标志的电器。

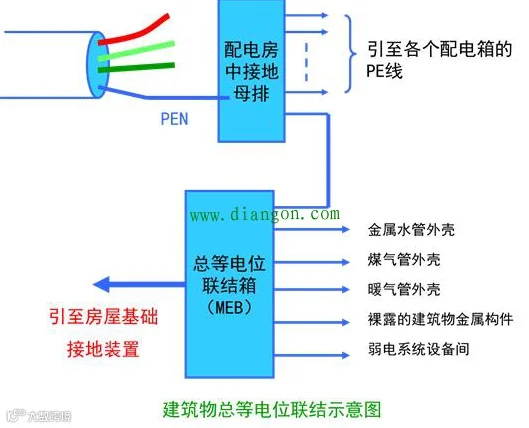

二、总等电位系统：总等电位联结的作用，在于降低建筑物内间接接触电击的接触电压和不同金属部件间的电位差，并清除自建筑物外经电气线路各种金属管道引入的危险故障电压的危害，建筑物每一电源进线都应做总等电位联结，各个联接端子板应互扣相通。

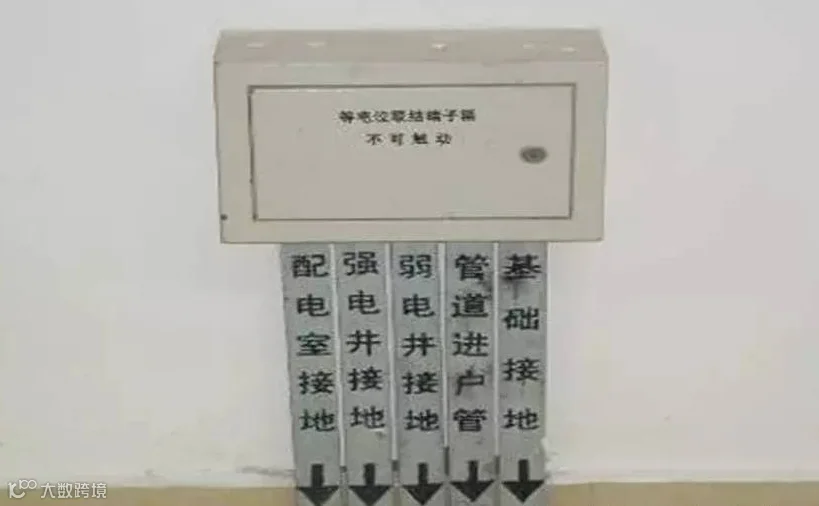

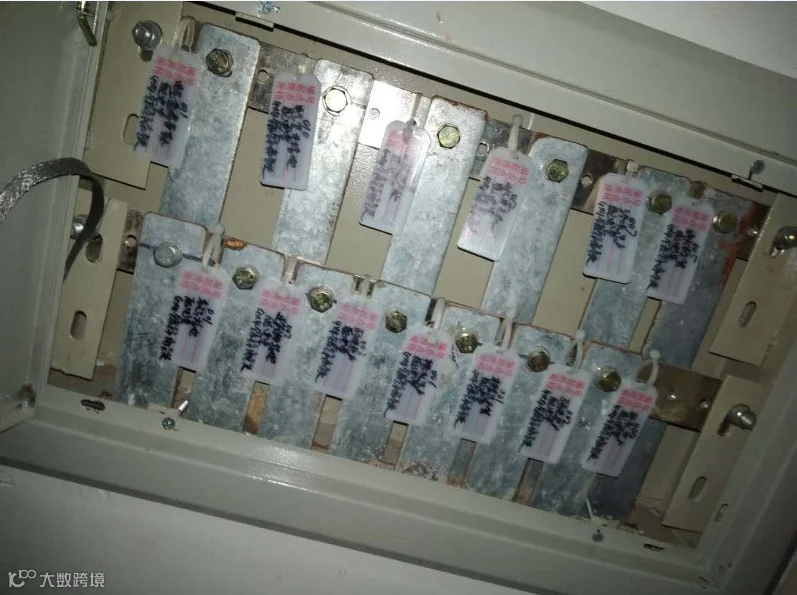

总等电位箱需要通过镀锌扁钢与基础接地体相连，建筑物内需要接入总等电位系统的有：配电室总配电箱接地母排、强电井、弱电井、电梯导轨、进户管、弱电设备

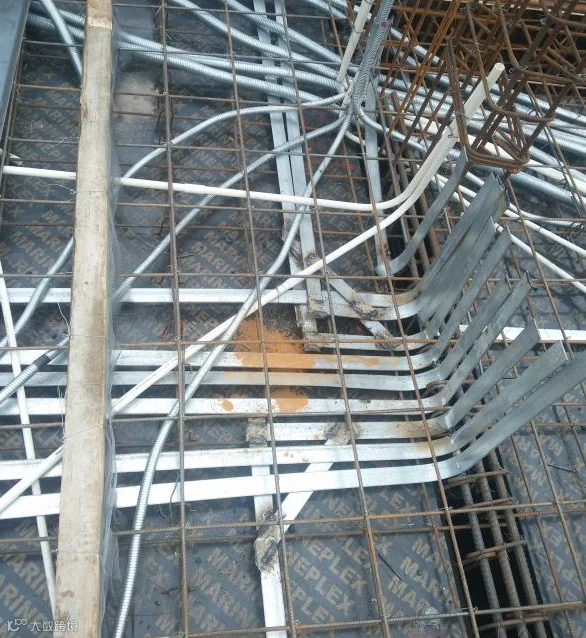

1、与基础接地体相连：在基础接地体上预埋一根镀锌扁钢与总等电位箱连接；

接地扁钢需要和基础接地搭接焊接成一体

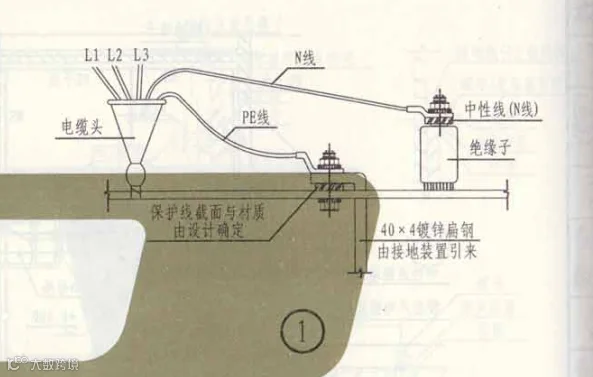

2、强电设备接地母排接地：

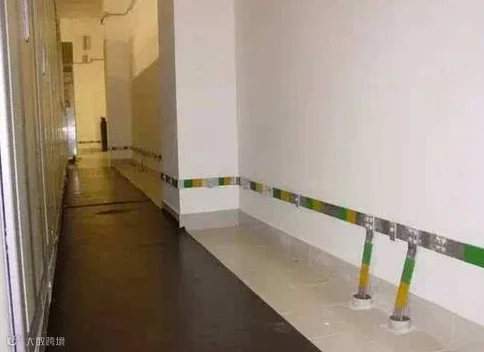

强电配电间沿墙距地0.3m处敷设镀锌扁钢

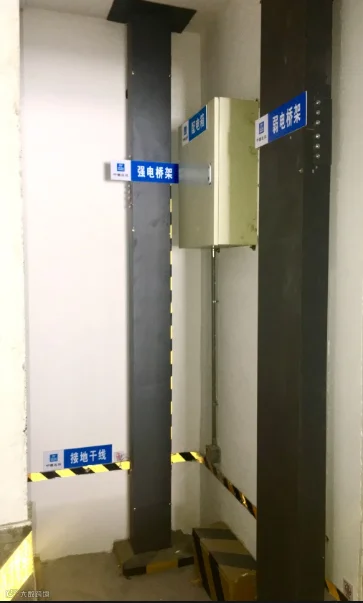

3、电井敷设扁钢

电井内敷设扁钢一般是距地0.3m的位置敷设，明敷设需要刷漆，竖向辐射的扁钢沿桥架敷设，与各层扁钢搭接焊。

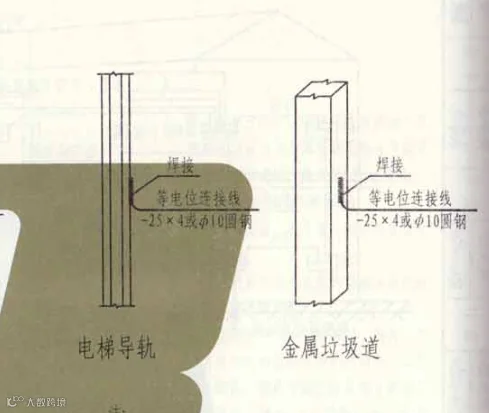

4、电梯导轨接地

电梯导轨可以兼做接地极使用，需要有一根扁钢与MEB箱相连。

5、入户管接地

从MEB箱接出扁钢沿墙面敷设至需要接地的入户管的位置，然后从扁钢通过跨接线连接到金属管道上。
