简单几步教大家处理“眼花缭乱的”地下剪力墙

在处理地下部分墙体时

大家都会觉得特别头疼

觉得无从下手

读不懂配筋形式

看不懂墙身大样图

没关系，幸好，你遇见了我~

简单几步解决你的困扰，你准备好了吗？😇

案例工程是社区办公楼，地上三层框架结构，麻雀虽小五脏俱全，该有的造型都有了，做法也是相当丰富，就连基础也给配置了筏板基础、条形基础、基础联系梁~~废话少说，我们看这神奇的地下剪力墙怎么处理吧？

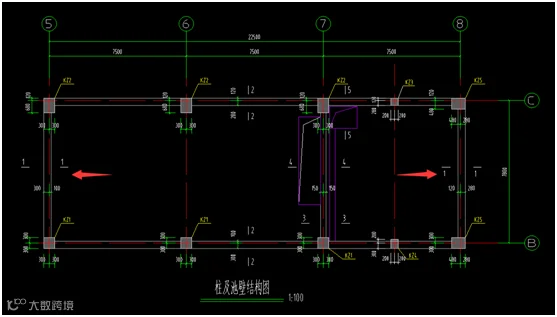

这是地下的消防水池，四周配置了钢筋混凝土墙，以1-1剖面为例，分析一下它的配筋

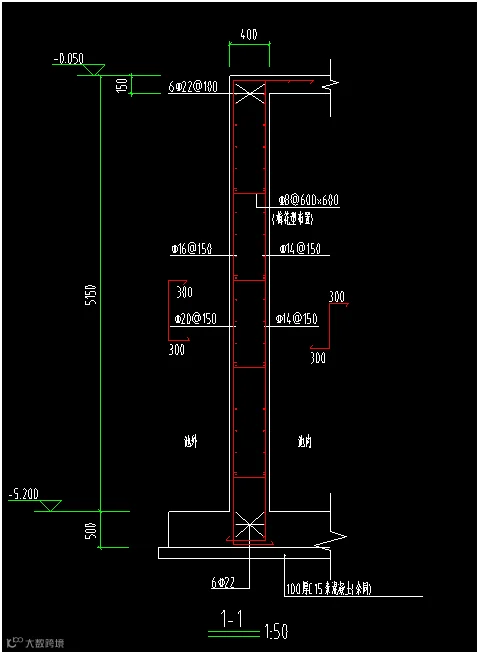

从1-1剖面我们可以清楚看到该部位的剪力墙厚度h=400，高度从-5.2~-0.05。

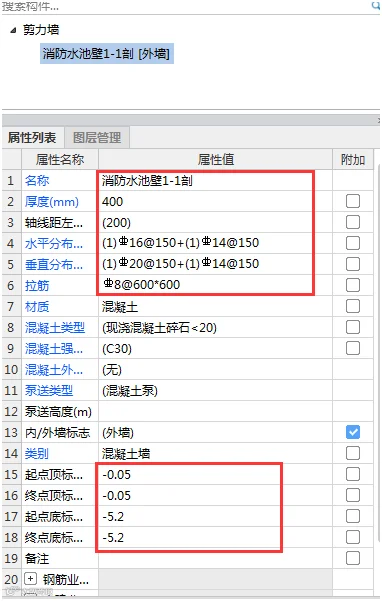

水平筋、垂直筋内侧外侧不一样怎么输入，外侧内侧分开输入，用加号“+”连接。

拉筋C8@600*600在属性直接输入即可。

如下图所示：

软件怎么区分内外侧呢？这就要求我们绘制墙体时顺时针绘制~~

墙顶以及墙与基础相交附加的12根直径22的钢筋如何处理？

钢筋业务属性24项，压墙筋里输入即可，如下

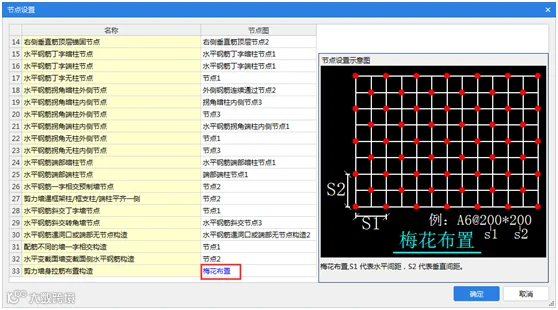

拉筋梅花布置的修改，节点设置--33项修改，如下

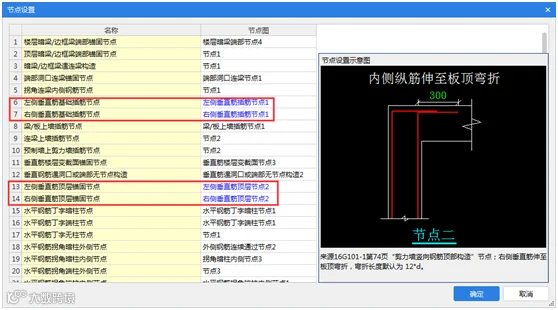

细心网友会发现，墙体垂直筋上下弯折均为300，依然在节点设置6、7、13、14项里修改，如下

这样，1-1剖面就处理完了

是不是此刻头脑清晰，不再凌乱了✨✨
