随着我国5G技术的快速发展，2019年6月已正式投入商用，5G高速率使手机刷屏更快，满足部分高端消费群体对虚拟现实、超高清视频、大型网络游戏的需求，5G网络建设也解决了一些城市热点地区网络拥塞的现象，而更大的‘蓝海’则在物联网、工业互联网领域。
加快5G基础设施建设已经成为2020年的“关键词”。3月4日召开的中共中央政治局常务委员会会议强调，加快推进国家规划已明确的重大工程和基础设施建设。要加大公共卫生服务、应急物资保障领域投入，加快5G网络、数据中心等新型基础设施建设进度。
3月24日，工业和信息化部发布《关于推动5G加快发展的通知》，提出全力推进5G网络建设、应用推广、技术发展和安全保障，充分发挥5G新型基础设施的规模效应和带动作用，支撑经济高质量发展。截至去年年底，我国5G基站建设有13万个，今年还要进一步加大建设力度。工信部预计今年年底全国5G基站数将超60万个，实现地级市室外连续覆盖、县城及乡镇有重点覆盖、重点场景室内覆盖。
5G基础设施建设不仅将改变移动网络的现状，促进数据要素的生产、流动和利用，还将让各行各业能够更便于联通协同、提供服务。
一、 交流监测

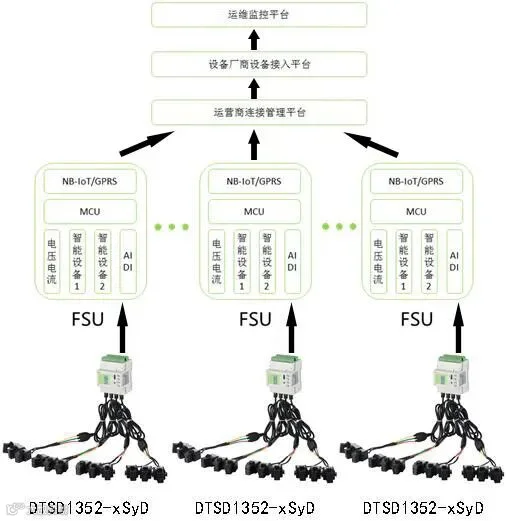

1、组网图
2、配置方案
配置方案 |
数量 |
实现功能 |
备注 |
||
仪表 |
DTSD1352-xSyD |
1 |
检测x个三相回路和y个单相回路的电压、电流、有功功率、无功功率、功率因数、有功电能、无功电能、复费率电能、电能冻结、2-31次谐波、RS485通讯、LCD显示等。 |
DTSD1352-xSyD（x、y为回路数）xS：x个三相回路，需配置三相互感器yD：y个单相回路，需配置单相互感器 通讯协议符合YD/T1363相关要求 |
|
互感器 |
三相 互感器 |
AKH-0.66/Z-15Y |
x |
三个互感器为一整体，测量三相回路电流额定电流100A，孔径：φ15 |
三相回路采用三相互感器时 |
单相 互感器 |
AKH-0.66/W-20Y |
y |
单个互感器，测量单相回路电流额定电流250A，孔径：φ20 |
单相回路采用单相互感器时 |
|
单相 互感器 |
AKH-0.66/W-20Y |
3x+y |
单个互感器，测量单相回路电流额定电流250A，孔径：φ20 |
所有回路均采用单相互感器时如配置了AKH-0.66/Z-15Y，则不配置该项 |
|
3、应用举例

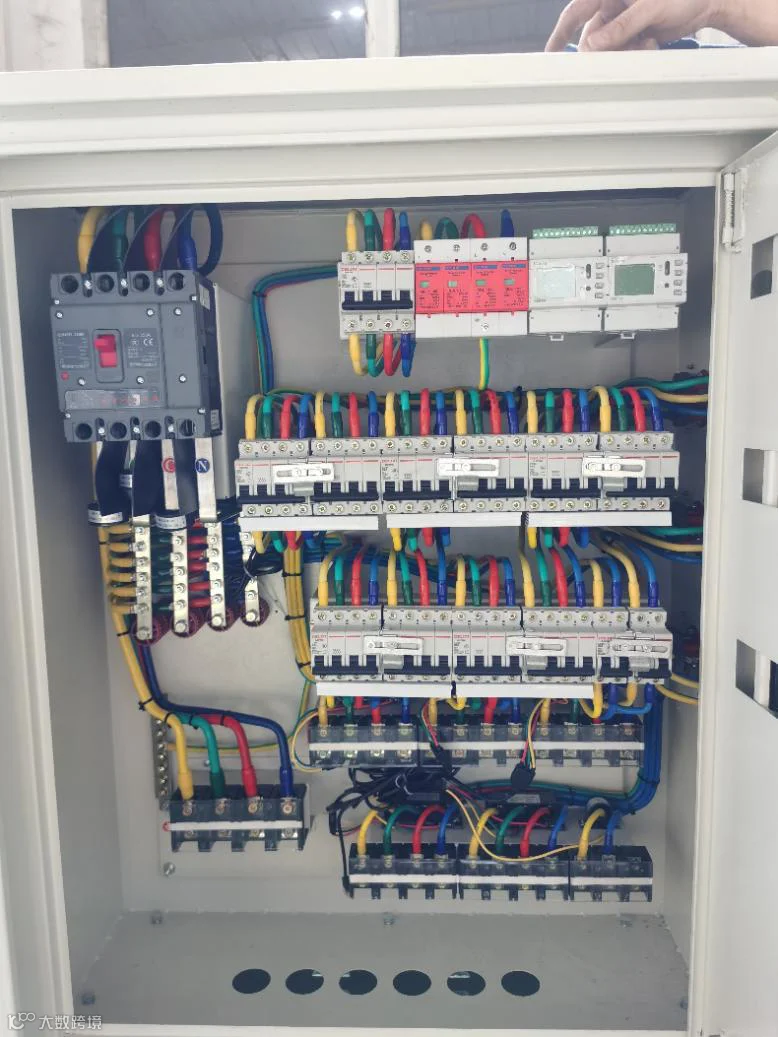

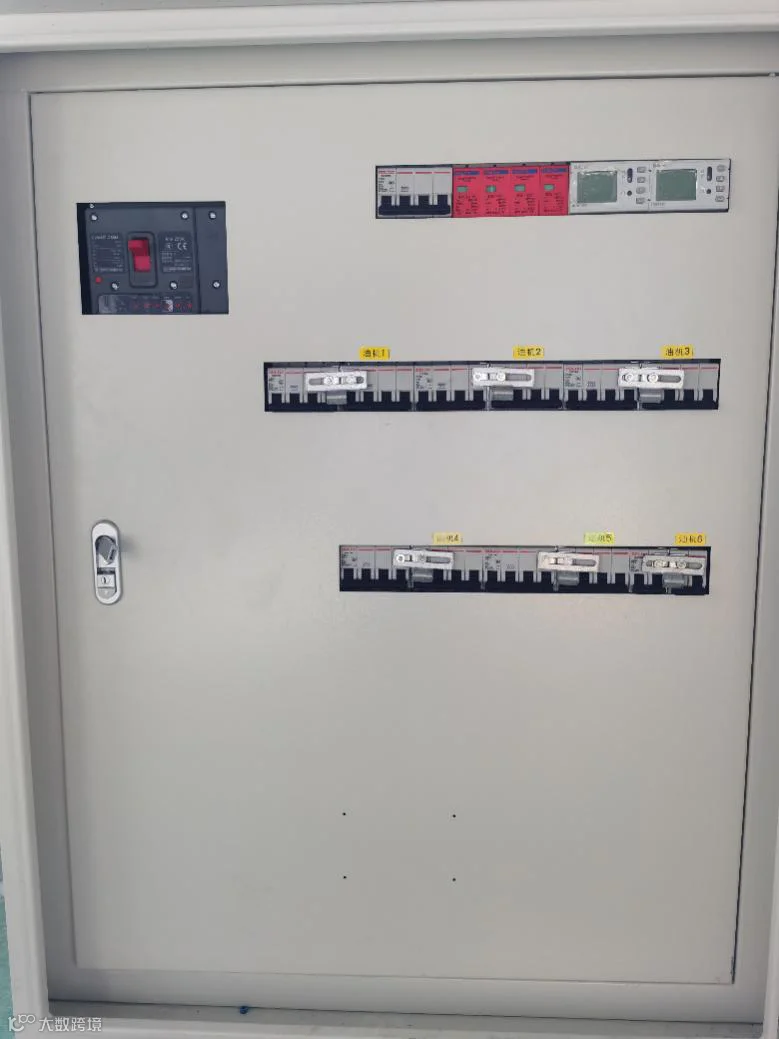

某基站现场使用实例如下：

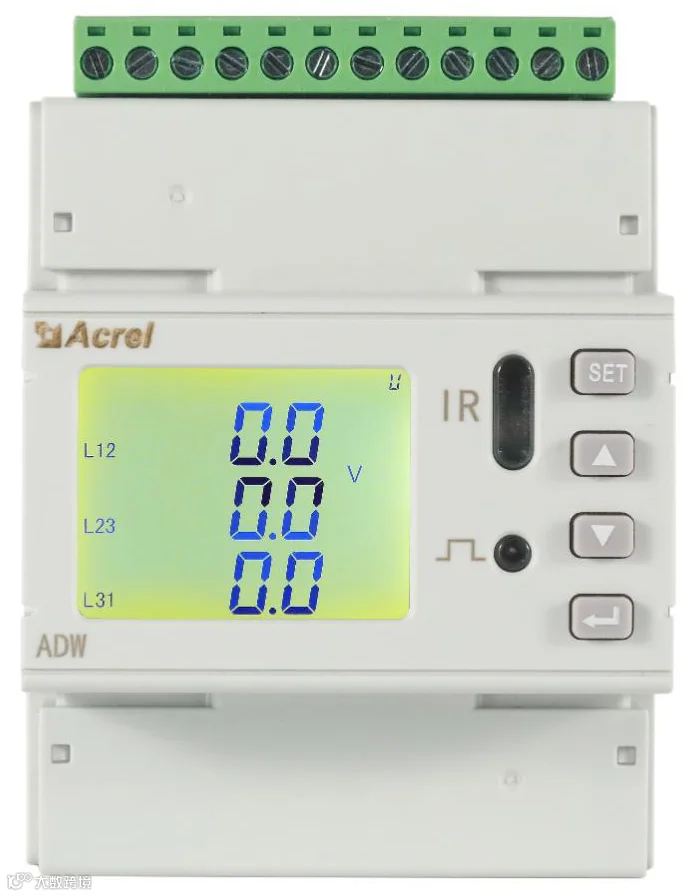

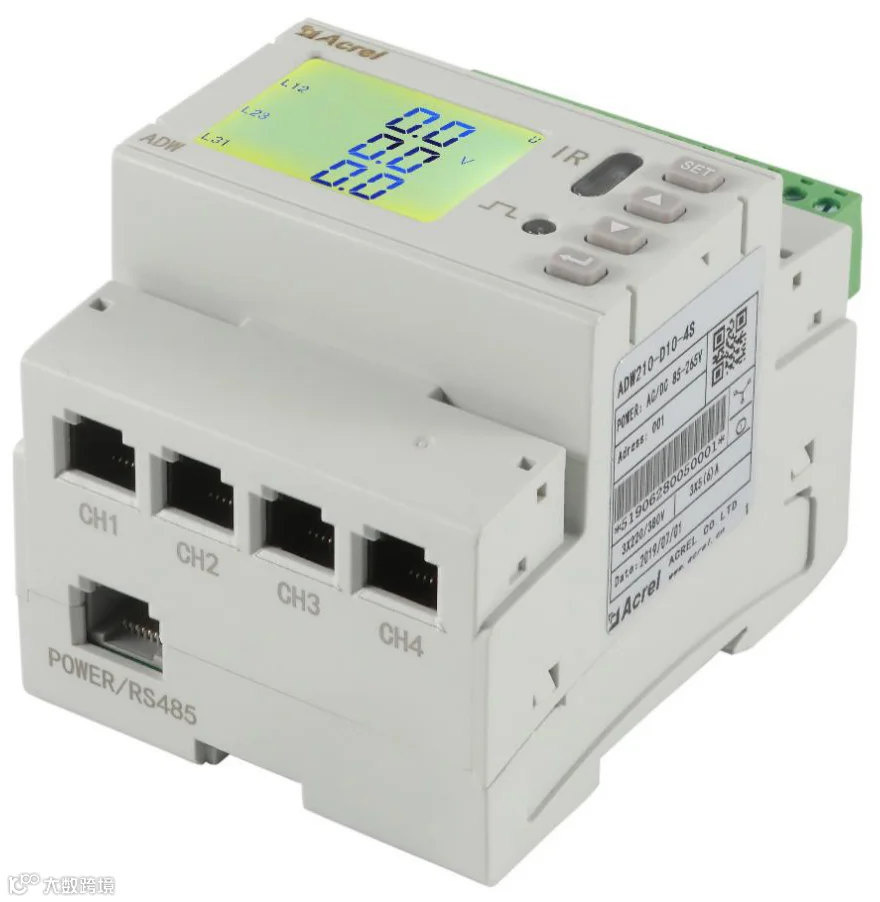

4、产品图片
二、 直流监测

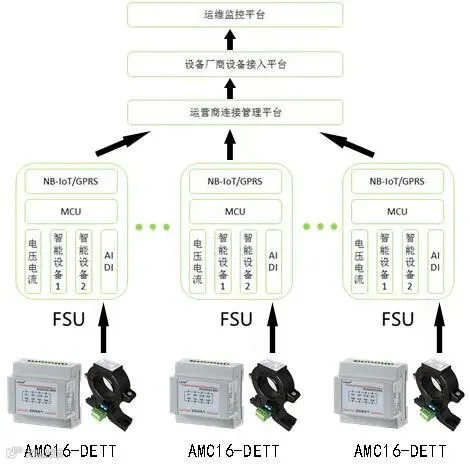

1、组网图
2、配置方案
配置方案 |
数量 |
实现功能 |
备注 |
|
仪表 |
AMC16-DETT |
1 |
检测6个直流回路的分路电压、电流、功率、电能、复费率电能、以及总功率总电能、RS485通讯、LED状态指示灯，具备市电检测、±12V霍尔传感器供电输出等功能。 |
电流回路需要接入0-5V的霍尔传感器-48V DC供电（-48~-60VDC）通讯协议符合YD/T1363相关要求 |
霍尔传感器 |
AHKC-EKA 50A/5V |
x |
额定电流50A/5V，孔径：φ20 |
通常用于分回路计量，数量不超过6个 |
AHKC-EKB 100A/5V |
x |
额定电流100A/5V，孔径：φ40 |
通常用于分回路计量，数量不超过6个 |
|
AHKC-K 200A/5V |
x |
额定电流200A/5V，孔径：64*16mm |
通常用于总回路计量，数量不超过6个 |
|
3、应用举例

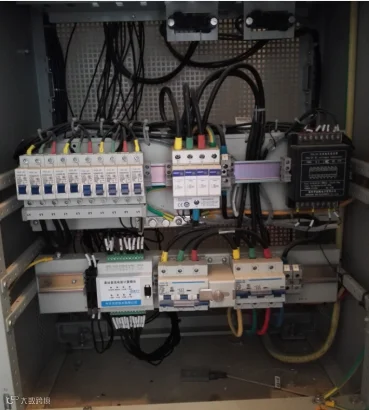

某基站现场使用实例如下：

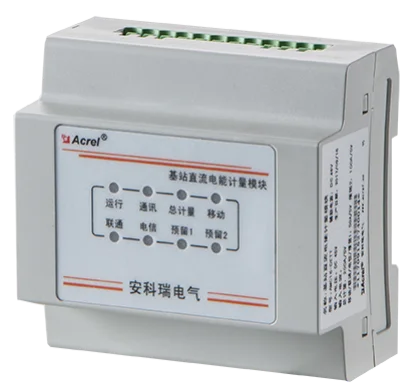

4、产品图片
