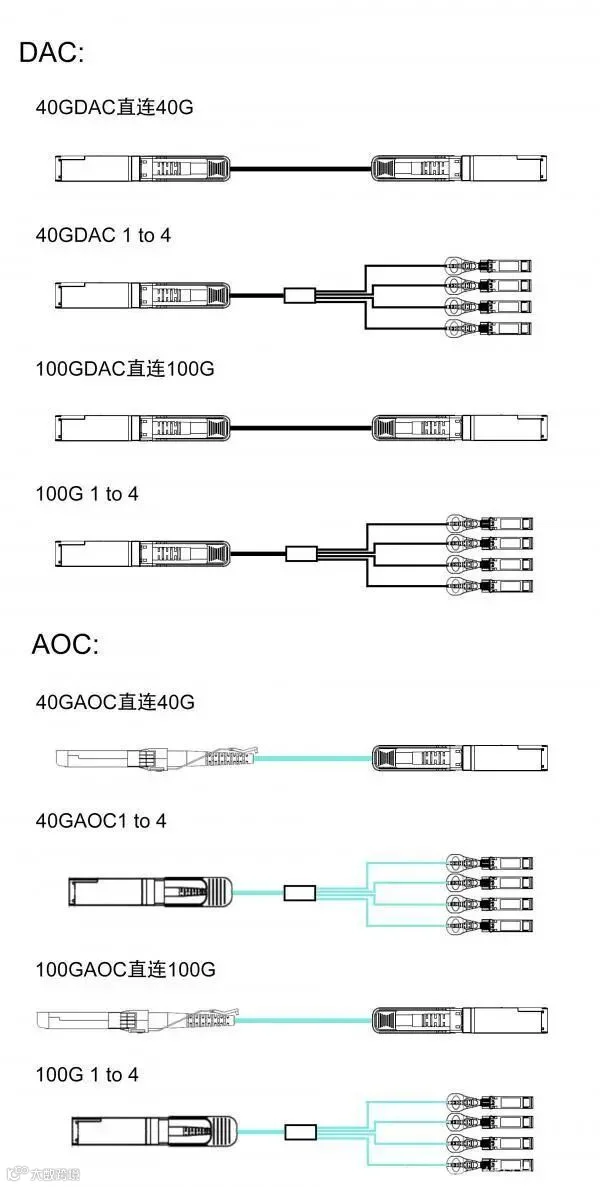

DAC和AOC的连接方案介绍

①100G QSFP28 DAC直连：两端都为100G接口，适用于短距离的100G设备间的堆叠和直连，用于同一机架；

②100G QSFP28 DAC连接4＊SFP28 DAC：适用于100G与25G设备间的互连其中一端为100G接口，另一端为4个25G接口，支持1米－5米的距离范围；

③40G QSFP＋ DAC直连：两端都是40G接口，适用于短距离的40G设备间的堆叠和互连，最大传输距离为7M；

④40G QSFP＋ DAC连接4＊SFP＋ DAC：适用于40G与10G设备间的互连其中一端为40G接口，另一端为4个10G接口，最大传输距离可达7M。

             AOC连接方案：

①100G QSFP AOC直连：两端都为100G的接口，使用OM3光纤传输距离70m，使用OM4光纤传输100m；

②100G QSFP28 AOC连接4＊SFP28 AOC：适用于100G与25G设备间的互连其中一端为100G接口，另一端为4个25G接口；

③40G QSFP＋ AOC直连：两端都是40G接口，使用OM3光纤传输，适用于100m以内的40G设备互连；

④40G QSFP＋ AOC连接4＊SFP＋ AOC：适用于40G与10G设备间的互连，使用OM3光纤传输，一端是40G接口，另一端是4个10G接口。

在实际应用当中1－5M距离建议选用DAC高速线缆，7－100M建议使用AOC有源光缆，100M以上建议使用光模块和光缆连接。
