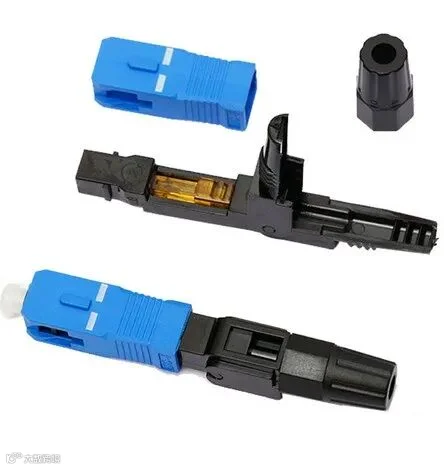

光纤连接器的一般结构

 光纤连接器的主要用途是用以实现光纤的接续。现在已经广泛应用在光纤通信系统中的光纤连接器，其种类众多，结构各异。但细究起来，各种类型的光纤连接器的基本结构却是一致的，即绝大多数的光纤连接器一般采用高精密组件（由两个插针和一个耦合管共三个部分组成）实现光纤的对准连接。

这种方法是将光纤穿入并固定在插针中，并将插针表面进行抛光处理后，在耦合管中实现对准。插针的外组件采用金属或非金属的材料制作。插针的对接端必须进行研磨处理，另一端通常采用弯曲限制构件来支撑光纤或光纤软缆以释放应力。耦合管一般是由陶瓷、或青铜等材料制成的两半合成的、紧固的圆筒形构件做成，多配有金属或塑料的法兰盘，以便于连接器的安装固定。为尽量精确地对准光纤，对插针和耦合管的加工精度要求很高。

光纤连接器常见的性能

光纤连接器的性能，首先是光学性能，此外还要考虑光纤连接器的互换性、重复性、抗拉强度、温度和插拔次数等。

（1）光学性能：对于光纤连接器的光性能方面的要求，主要是插入损耗和回波损耗这两个最基本的参数。

插入损耗（Insertion Loss）即连接损耗，是指因连接器的导入而引起的链路有效光功率的损耗。插入损耗越小越好，一般要求应不大于0．5dB。

回波损耗（Return Loss）是指连接器对链路光功率反射的抑制能力，其典型值应不小于25dB。实际应用的连接器，插针表面经过了专门的抛光处理，可以使回波损耗更大，一般不低于45dB。

（2）互换性、重复性

光纤连接器是通用的无源器件，对于同一类型的光纤连接器，一般都可以任意组合使用、并可以重复多次使用，由此而导入的附加损耗一般都在小于0．2dB的范围内。

（3）抗拉强度

对于做好的光纤连接器，一般要求其抗拉强度应不低于90N。

（4）温度

一般要求，光纤连接器必须在－40℃～ ＋70℃的温度下能够正常使用。

（5）插拔次数

目前使用的光纤连接器一般都可以插拔l000次以上。
