东方明珠被雷击中了吗？解密中…

闪电如利剑般划破天空，东方明珠像一个战士一般手握雷神的大锤子屹立于电闪雷鸣中坦然自若；那到底东方明珠有没有被雷击中呢，当然没哟！

因为我们可是头戴避雷针，身穿避雷引下线，脚踩接地极的，正是因为这些武器护体才能保证东方明珠的安全。今天我们一块来学习一下关于防雷方面的知识，希望可以帮助大家更多的了解防雷知识；

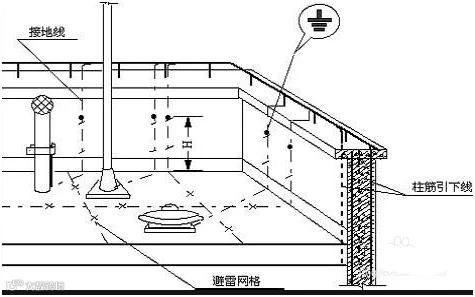

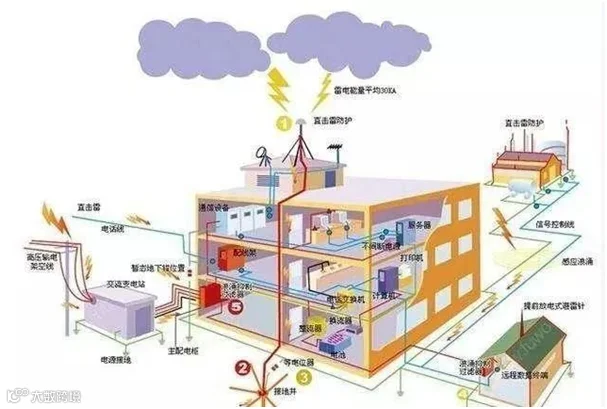

我们可以通过下图来了解一下防雷接地的情况

话不多说，上干货：

建筑工程的防雷一般是防止两种雷击，一种是直击雷另一种是侧击雷；

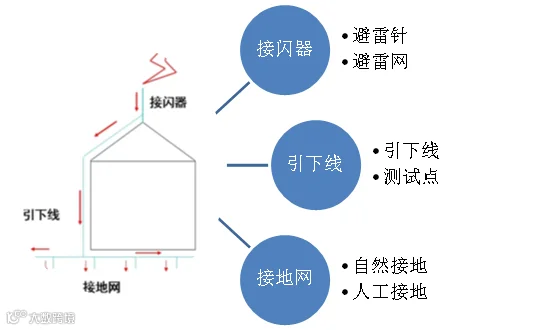

直击雷是是带电云层与大地之间的放电现象，当直击雷击中建筑物时，会产生非常强大的瞬间过电压，沿着线路进入主要设备系统，由于雷电流的高温和强大的机械动力性，对电子元件、电气设备等造成机械性损害、人员伤亡等现象；防止人员伤亡就需要把能量导入大地内，具体如下图所示：

一、防直击雷措施安装要求:

避雷带和避雷网在施工是最为常见的，避雷带和避雷网在施工过程中要注意：

（1）不论是明装避雷带还是安装避雷带，其必须与所有的防雷引下线连通，避雷网的面积需不大于10m×10m或12m×8m。

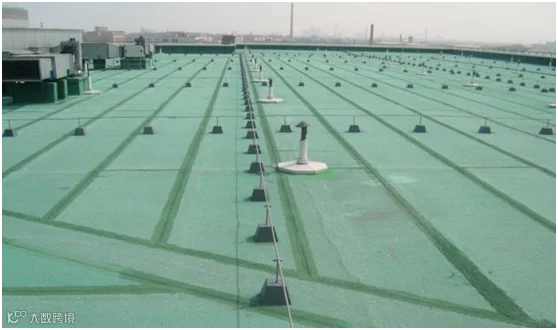

非上人屋面圆钢沿混凝土块敷设

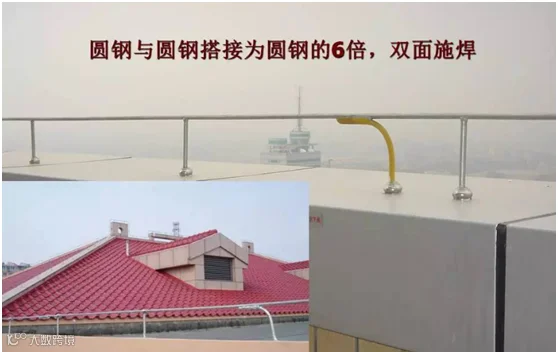

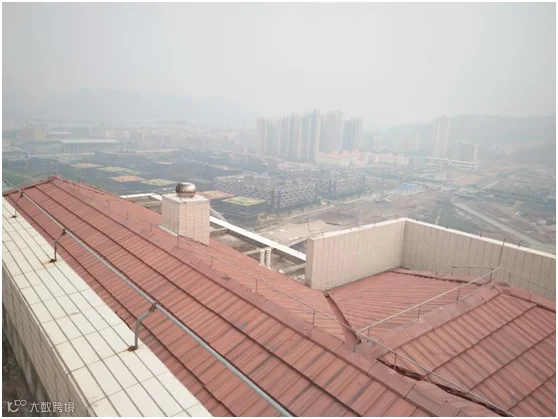

坡屋顶上避雷网沿屋脊敷设，支架间距为1m，高低错落出需要用圆钢连接

（2）明装避雷带必须采用热镀锌的圆钢作为安装材料，且与明装避雷带连接且裸露在外的引下线必须采用热镀锌圆钢，焊接地方需采用相应的防腐措施，涂刷防锈漆2遍，最后涂刷银粉漆；焊接要求与引下线的要求一致。

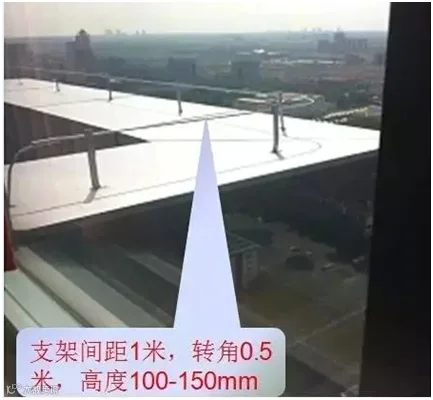

（3）明装避雷带一般情况下，支架1m一个，在转弯处，0.5m范围内必须安装一个支架。

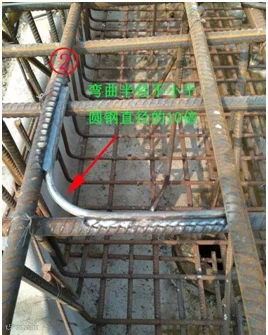

（4）明装避雷带在水平或者垂直等情况下需弯折时，转弯处不得形成锐角弯折，必须形成圆弧状，直径不得小于钢筋直径的10倍。

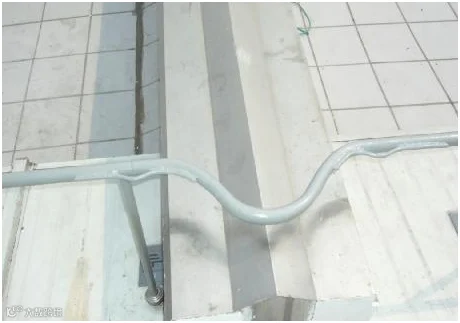

（5）如果在屋面存在伸缩情况时，经过伸缩处的避雷带必须做成“Ω”状，以满足形变要求。

（6）漏出屋面的所有金属构件（金属水管，金属套管，风机，风帽等）都必须与屋面避雷带进行有效的连接。

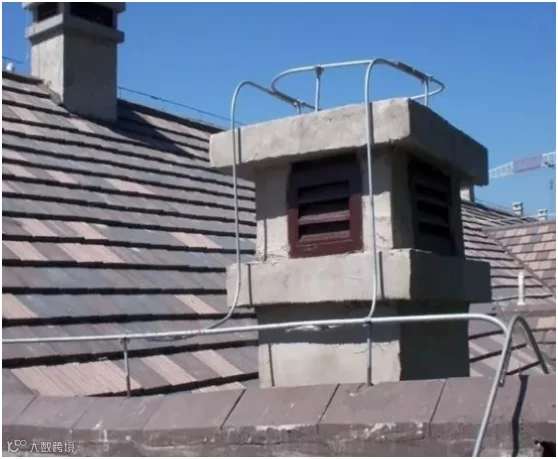

屋面排烟风道防雷做法

屋面风机防雷接地做法：连接埋地敷设避雷网，现场多数为了防止风机直接受雷会损伤风机，所以很多单位都是在风机的上面做一个避雷短针。施工单位在计算这一部分防雷的时候需要处理好这一部分的工程量；

屋面安装的太阳能需要设置避雷针或避雷网

屋面空调主机需要做防雷针

屋面爬梯需要设置防雷措施，现场一般是设置避雷短针，防止爬梯直接受雷击；

二、均压环主要是为了预防侧击雷而设计。

（1）设置均压环的范围：一类防雷建筑物，高度30m及以上部分；二类防雷建筑物，高度45m及以上部分；三类防雷建筑物，高度60m及以上部分。

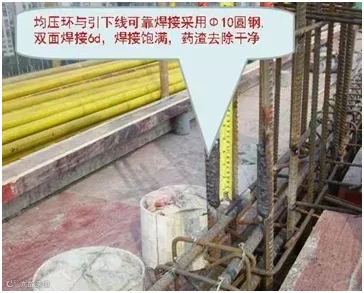

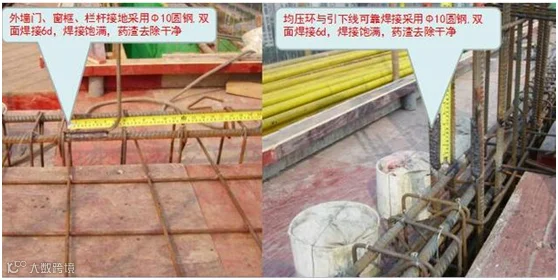

（2）均压环必须于所有引下线进行跨接，跨接采用直径不小于Φ10钢筋或圆钢。

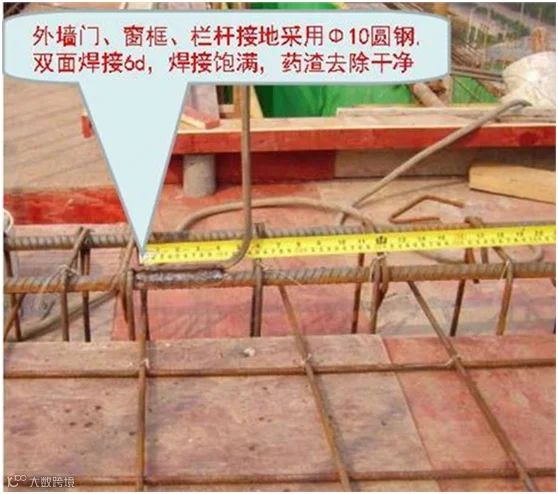

（3）所有室外的金属门窗、金属栏杆等金属装饰构件，需预留一根直径不小于Φ10钢筋或圆钢与均压环进行连接。

（4）每层的均压环必须闭合。

（5）均压环闭合施工过程中，如果结构钢筋小于Φ12，需增加钢筋。

（6）卫生间、强弱电井及水井中的局部等电位要与均压环进行可靠连接。

（7）均压焊施工过程中，所有的焊接点的焊接质量必须要满足施工要求。

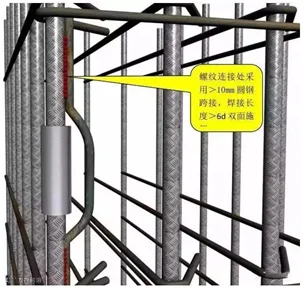

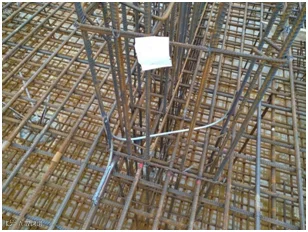

三、利用柱主筋作防雷引下线时，当主筋采用螺纹连接时，螺纹连接的两端应作跨接处理。

1、套筒连接处应该利用不小于10mm的镀锌圆钢做焊接；

2、利用建筑物主筋做引下线的主筋规格不能小于12mm，当小于12mm时应该选择四根钢筋做引下线。

3、引下线上部与避雷网连接，下部与基础接地连接：

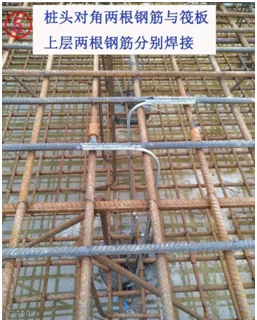

四、基础接地

利用基础钢筋兼做接地极，套筒连接处用圆钢焊接。

下节分享接地系统，欢迎转载。
