机电管线综合排布总结

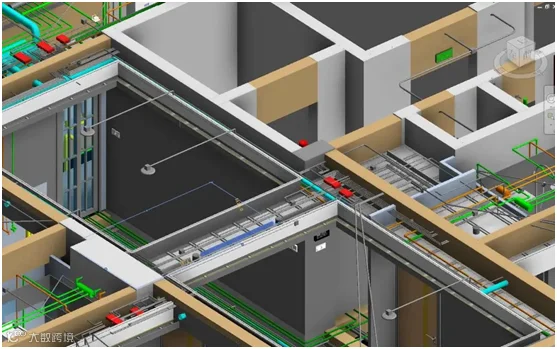

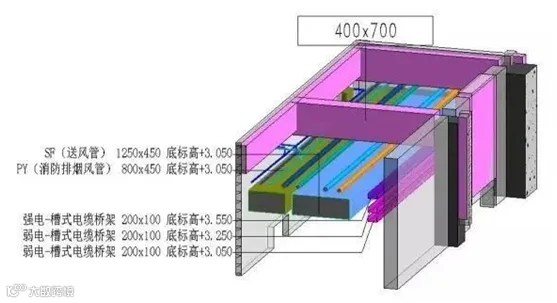

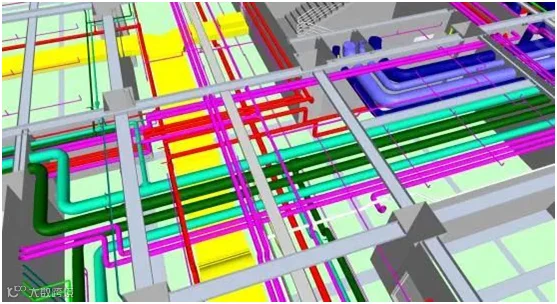

管廊区域往往是机电管线最密集的位置，多个专业的管线都集中在这个区域，这个区域一般会有暖通风管，防排烟风管，强弱电桥架，给排水管道，消防喷淋管道，空调水管道等。对于管线相对集中的部位，要进行综合考虑。同时，机电管线排布人员需要清楚此处的建筑结构情况，是否有降板区域或者升板区域，管廊宽度局部是否有变化，是否有大梁，天花构造等。只有多方面考虑周全，遵循合理的设计原则与施工规范，满足各自的工艺要求，管廊区域排布才能达到满意的效果。

1、重力管道排布。因为重力管是有坡度的，如果排布不合理很容易与其他管线局部位置发生碰撞，而且坡度管向上坡时不能下翻，向下坡时不能上翻。做综合排布时先考虑重力管的位置问题，尽量靠墙排布。由于重力管有坡度，如果排布过低会造成净高不满足问题，所以重力管的高位尽量贴梁。

2、桥架的排布。管廊里面管线比较密集，而且桥架在水管的上面布置，不注意的话桥架的检修空间会被水管占用，排布时应该考虑给桥架留出至少300X300mm维护检修的空间。

3、风管的排布。带风口的风管排布时主要考虑风口处不能排布管道，留出风口安装的空间；由于风管连接方式是法兰连接，排布时需要考虑法兰的大小，增加风管与各专业管线间距以及风管与墙的间距。

4、压力管的排布。除重力管外的其他水管的排布，要遵循一般的避让原则，另外还要考虑管道支管的数量与走向，来确定该管道的排布位置。

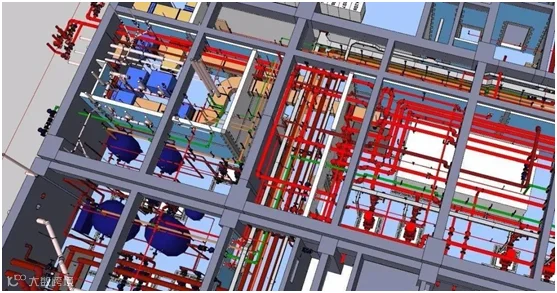

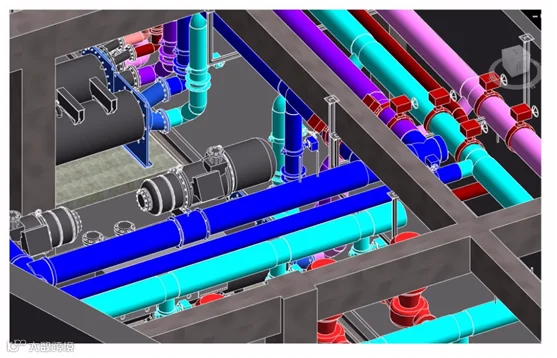

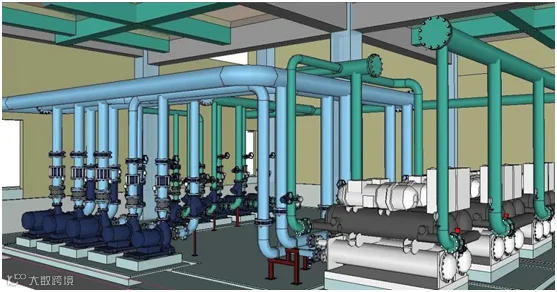

常见的机房有消防泵房，空调机房，通信机房，冷热源机房等，机房的管线尺寸较大，而且空间有限。在排布机房管线时，首先要保证系统正确的情况下合理的调整布置管线。另外要了解设备的尺寸，避免由于管线排布较低造成与设备的碰撞。排布管线时还要考虑出入口部的管线，机房里的管线应该与机房外管线合理的连接，统筹各方面将机房排布合理美观。

1、按详图建模。机房区域设计方会提供详图，详图中会提供管线的路由，主干管的具体标高，以及设备的编号，阀门、仪表等的具体位置。我们首先按照设计方提供的详图建模，按需进行深化设计。另外在添加设备时需要与厂家沟通，了解设备的尺寸，接口处的具体标高和具体位置。

2、注意机组接口位置。接机组的管线需要考虑阀门、仪表等需要的安装空间。

3、避让原则。机房中的主干管管径较大，主干管尽量不翻越，遵循小管让大管的基本原则，合理的利用梁窝。既节省空间，又达到造价低易安装的效果。

4、考虑托架、吊架位置。支吊架的作用是承受管道的重量，在管线布置合理的情况下应该考虑安装托架、吊架承重效果比较好的具体位置，并考虑该位置是否安装方便。

5、安装方便原则、检修方便原则、美观原则。由于机房管线管径较大，如果管线之间间距过小的的话安装会比较困难，所以应该在有限的空间内尽量增加管线的间距。其次需要考虑检修空间，排布在高位的管道也需要留出维修人员的维修操作空间，一般考虑至少300X300mm的维修空间。最后需要考虑美观原则，管线成排布置，管线之间的间距相同，上下排管线有层次感。

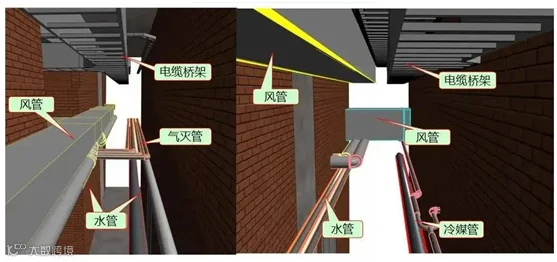

竖井区域主要是布置立管，暖通与防排烟风井通过立管向各个楼层送风、排风或排烟，给水立管可完成每个楼层日常用水的供给。排水立管可排出每个楼层的废水与污水。通过竖向桥架，完成每个楼层供电以及信号的传输。布置竖井立管时需要统筹整个建筑楼层。

1、安装空间、检修空间。例如管井内管道采取焊接的方式时，需要考虑使用焊炬操作是否方便，还需要考虑阀门和仪表的安装空间是否满足。竖井内需要留出工作人员的活动空间，而且保证每根管道都可以检修。

2、管道穿楼板处加套管。套管一般要求大于立管管径两号。立管管线需要准确的定位，定位不准会造成预埋件的位置产生偏差，给今后施工带来不便，造成不必要的返工，增加成本。

3、排布合理。例如，部分系统立管分为高区立管与低区立管，高区立管排布在竖井里侧，低区立管排布在竖井外侧这样有利于平层支管出入管井。

4、支架合理美观、安装简单。例如管井中的部分系统立管随着液体或者气体所需供应量的变化管径也会随着变化，为了使支架的安装做到各楼层一致，且不影响其他立管及其支架的安装，可以采用偏心变径，使管道偏一侧安装。

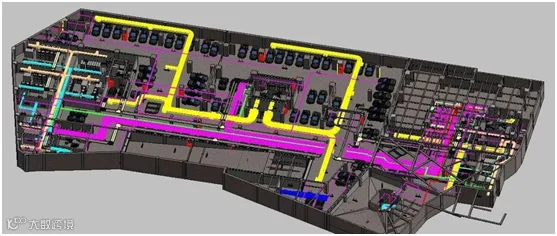

地下室区域在做综合排布的时候需要注意的地方很多，除了走廊区域比较重要以外，还需要重点关注行车道，车位，坡道，防火卷帘门等位置。

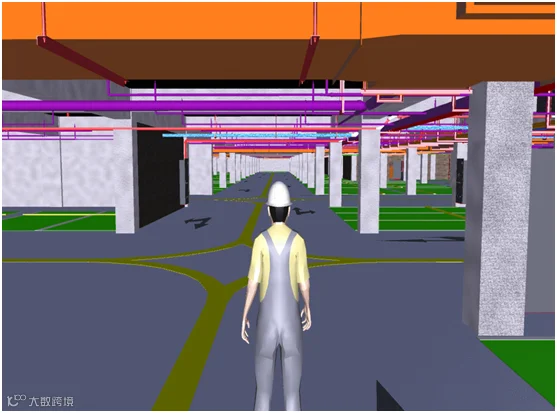

1、行车道位置。普通车道净高一般为2500mm,货车通道位置净高一般不低于2800mm.这些位置除了需要按照之前提到的综合布置原则以外，还要遵循一些的其他原则：尽量使主风道靠近车道边侧排布；电缆桥架设备管线尽量与风道平行设置，尽量不要设置在风管下方。

2、车位。一般要求净高位2300mm,有的项目还会有机械车位,净高要求一般为4000mm左右，同时还需考虑车位上方喷淋头的安装空间，一般需要200mm的安装空间。

3、防火卷帘门。需要特别注意防火卷帘门位置，管线不允许穿防火卷帘门以及门上方的卷帘盒。（卷帘盒高度一般为500—800mm）

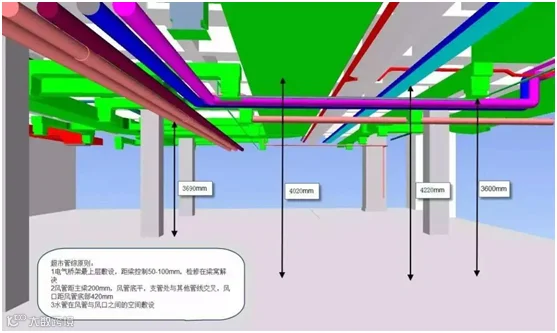

吊顶的主要作用是达到建筑物美观的要求。有吊顶区域在综合排布的时候净高要求会更高，因为吊顶上方都有龙骨支撑，我们需要考虑天花板的造型。如果风管排布在最下层时，风口与风管之间需要有连接件或者加阀门，如果空间不够的话，风口将无法安装。

1、留出吊顶龙骨安装空间。工程中，与精装设计及施工方提前沟通做法，了解天花板的造型以及龙骨的尺寸，然后在满足净高的基础上进行管线综合排布。水平干管需要考虑与龙骨间有100mm的距离，带风口的风管排布在最下层时，需要考虑能否安装风口连接件，所以需要与天花板有更大的间距，使风口顺利的安装。

2、考虑筒灯、灯带安装空间。筒灯的高度，灯带的做法需要提前与精装设计以及施工单位沟通。

3、维护检修空间；桥架与水管都需要留出检修空间，一般留出不少于300X300mm的上人空间，管线损坏时方便检修。

4、各个末端的定位。需要考虑综合天花板图，风口与喷淋头位置在满足设计规范的同时还有考虑到在房间内布置需要排列有序，达到经济美观的效果。
