屋顶构造资料

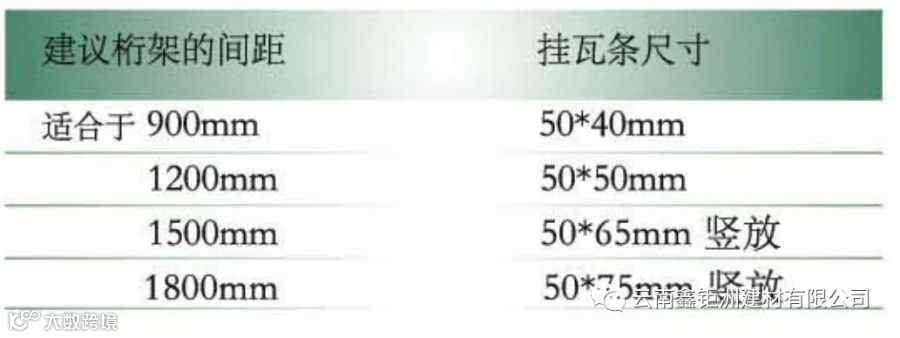

施工人员、建筑承包商和设计师有责任保证屋面结构符合当地的标准以及法律法规的规定。同时也必须按照《彩石屋面瓦安装手册》所规定的 方法来执行。彩石屋面瓦可以安装在坡度由15度到90度（垂直）的 屋面上（或者釆用良好基层的话，可以降低至12度）。 如果屋面斜面的长度刚好设计成符合钢瓦宽度的整 数倍时，或许能够节省一些成本。当设计尺寸不符的 话，则必须切割最上一排的钢瓦。依照建筑的类型和地方法规,屋面斜面和桁架可以可以制作成各类型的 拱架。在大多数情况下,建议采用下列挂瓦条尺寸。
1.1水平屋脊板
应当安装厚度为25mm的木质板条，并且高于屋面表面 50mm

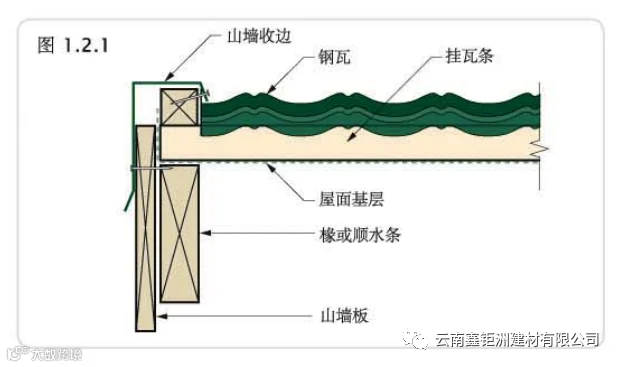

1.2山墙板
使用山墙收边的话，应先安装山墙板并高于屋面表面40mm,公差范围从25mm-60mm，需注意的是，钢瓦的侧边应当折起，并由山墙收边覆盖其上，以保证免于恶劣天气的侵蚀。

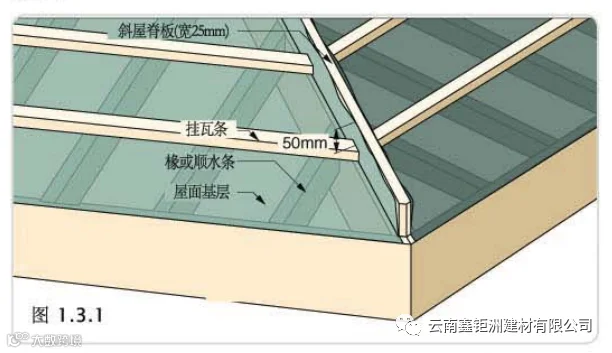

1.3斜屋脊板
应当安装厚度为25mm的木质挂瓦条，并且高于屋面 表面50mm

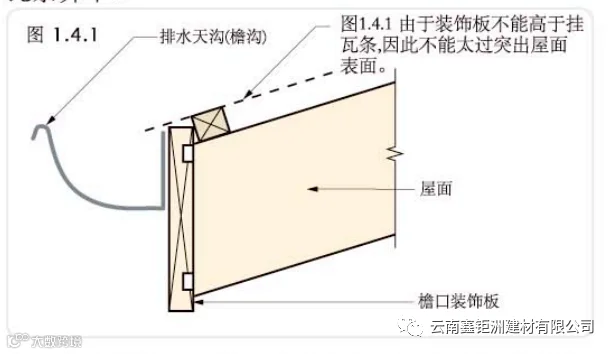

1.4檐口装饰板
在屋檐处安装檐口装饰板，应当高于屋面表面，但与挂瓦条齐平。
钢瓦会向前挑出于檐口装饰板,如果不使用雨水收集 系统（檐沟）的话，则在钢瓦安装之前，应在装饰板前部 再固定剖面尺寸为50*25mm的装饰板条。板条的宽 度应达到适合钢瓦挑出部分的宽度。

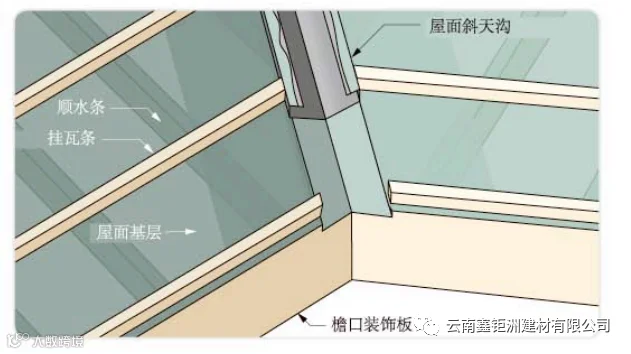

1-5屋面天沟
下列详图建议有两种方法安装屋面天沟。根据地方惯例、建筑法规和屋面基层的情况，来决定最终所采用的方法。
剖面尺寸为150mm*25mm的天沟板，由顶至收口铺设在挂瓦条之间，并用钉固定。
预制桁架剖面尺寸为 150mm*25mm 的天沟 板，由顶至收口铺设在桁架之间。
图1.5.3

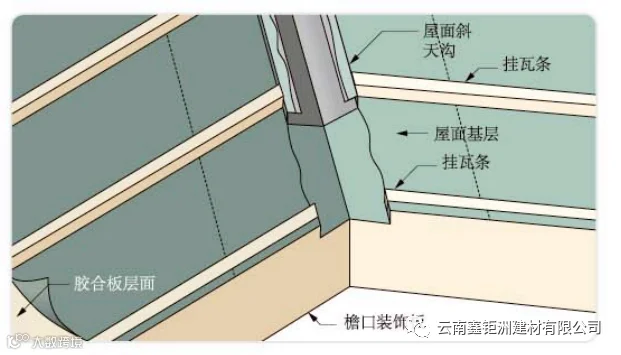

胶合板层面在屋面天沟临近处的挂瓦条上，将钉子打入一半,然后将钉子弯曲使其钉帽处能钩住屋面天沟的侧边，以使屋面天沟牢固。不允许在屋面天沟的内部使用钉子。
安装挂瓦条

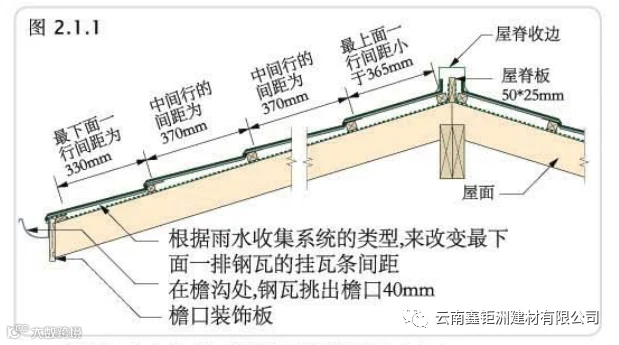

2.1挂瓦条位置测定
铺设钢瓦的关键因素是精确地测定挂瓦条的位置和间距。如果间距同钢瓦的尺寸不合的话，则不符合要求。
*根据雨水收集系统的类型采取变量

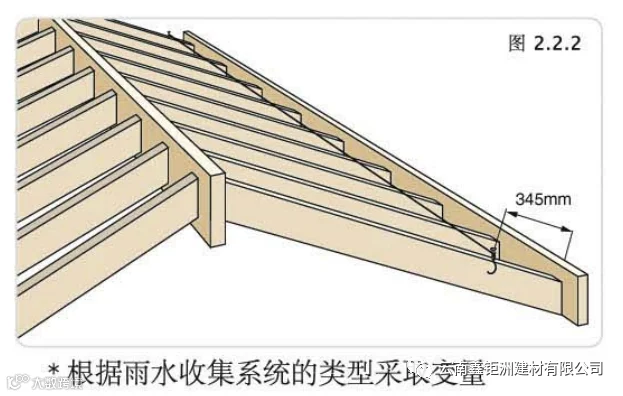

**根据屋面斜面的长度来改变间距 如果不使用雨水收集系统，则在装饰板的前部再固 定剖面为50*25mm的板条。该板条到第二根挂瓦 条的间距为370mm。随后依次的挂瓦条间距均为 370mm o 2.2挂瓦条安装步骤

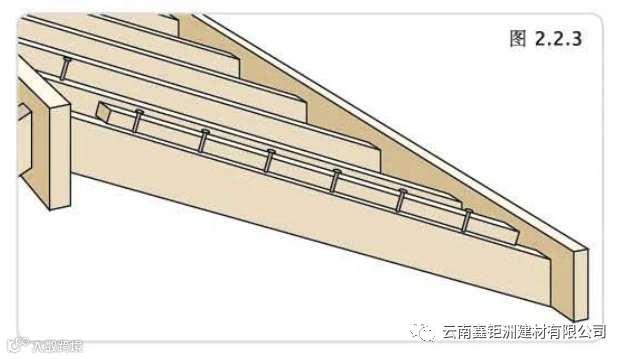

如果屋面斜面的长度为钢瓦宽度的整数倍时,在安装 挂瓦条之前，从水平屋脊处沿屋面斜面的方向测量 365mm的距离，并用钉子在水平方向的两侧定位，然后拉线。
使用测量标尺来测定剩余屋面斜面的长度，并以 370mm间距来定位。

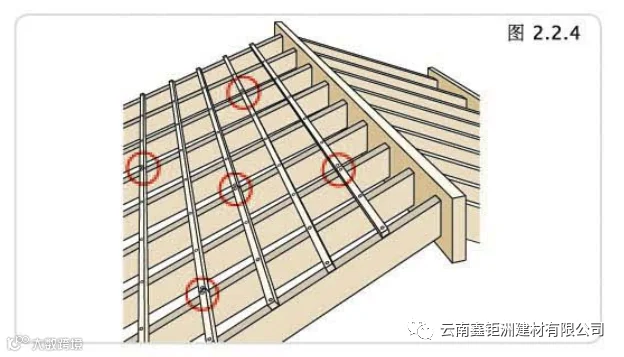

根据标记钉，将挂瓦条固定于屋面上。上下挂瓦 条的接合处应当交错。安装完毕后，将标记钉拔 出并且可以继续使用。
安装钢瓦

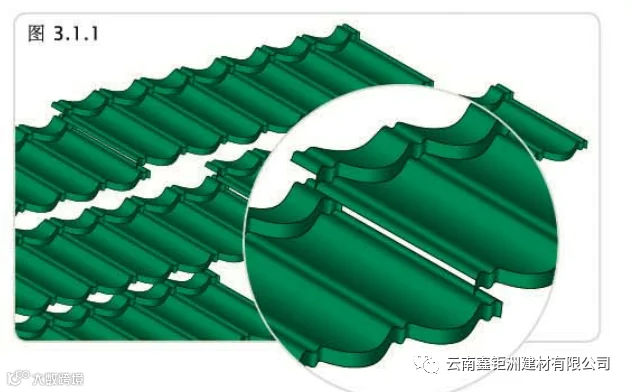

3.1钢瓦铺设
钢瓦的搭接可以从左往右，也可以从右往左，都是互锁 的。但是搭接部位应当背向盛行风向、雨水流向或是雨水排出管和屋面天沟。如果可能的话，搭接部位也应当背向人们的视线方向。掀起上一行钢瓦的前端,将下一行钢瓦放入搭接处安装。

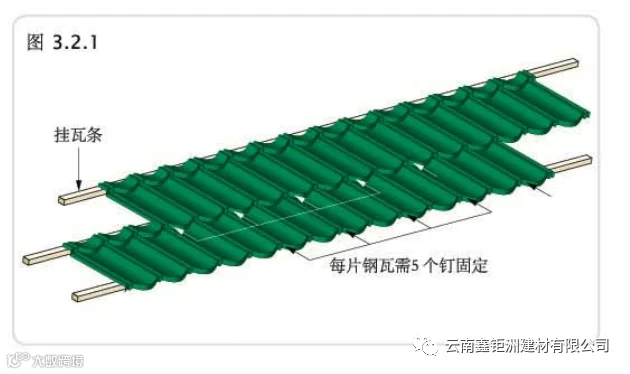

3.2打钉固定
挂瓦条的正确位置如下图所示。在钢瓦前部的边 缘处，使用安装钉将钢瓦固定于挂瓦条上。

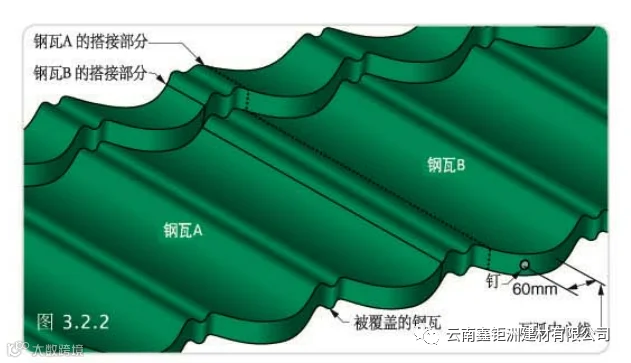

两片钢瓦左右搭接，应当在覆盖钢瓦搭接瓦弧的中 心线靠近被覆盖钢瓦60mm处打钉固定。
这样保证了安装的牢固以及使安装钉最大限度地 穿透两片钢瓦钉入挂瓦条。
注意:在龙卷风和飓风多发地区，应当符合地方标准 和法律法规的规定来安装。每片钢瓦应
当由7个安装钉来固定。

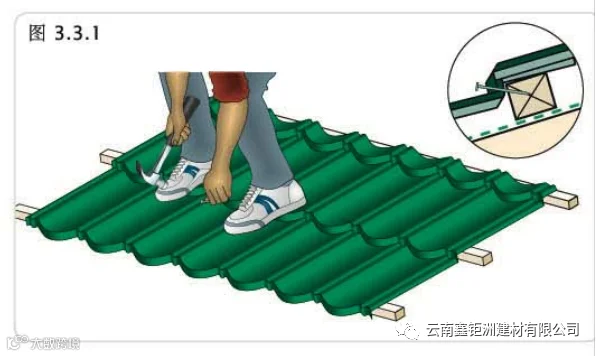

3.3打钉技术
安装工人应当如图所示站立在钢瓦上,面向檐口，打钉固定钢瓦。射钉枪打钉也能够将钢瓦安全地固定。
3.4山墙处屋面的安装步骤
由屋面最高处的第二行开始，从山墙一端到另一端横向安装钢瓦。山墙侧端的钢瓦应折弯并紧靠山 墙板。将钢瓦临时固定，使后部正好铺设在挂瓦条上。从这行已经铺设好的钢瓦开始,铺设下一行钢瓦也是从山墙的一端到另一端横向来进行。在两行钢瓦铺设完成后打钉固定。
注意:如果钢瓦的搭接是交错的，在山墙侧会使用到 切割后的钢瓦，以改善山墙的外观。
3.5斜屋脊处屋面的安装步骤
在屋面最高处的第二行,距离斜屋脊板150mm处开 始铺设钢瓦。然后继续向另一处铺设，直至最后一 片完整钢瓦的铺设完成。
确保牢固固定钢瓦的后侧边缘。每次只安装往下 的两行钢瓦，其起始位置是一样的。
铺设时应注意钢瓦的平整度。为了减少损耗，使用 切割后完好的剩余钢瓦来铺设150tnm的空留处。 也可以使用整片钢瓦切割成两片用于空留处。
3.6钢瓦安装——水平屋脊

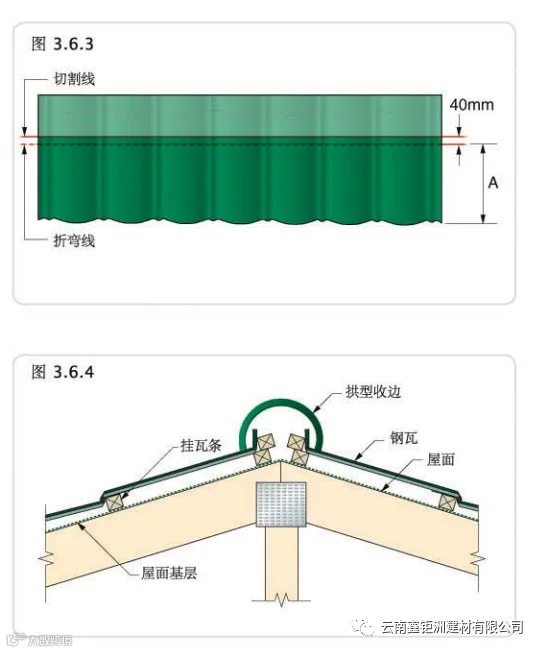

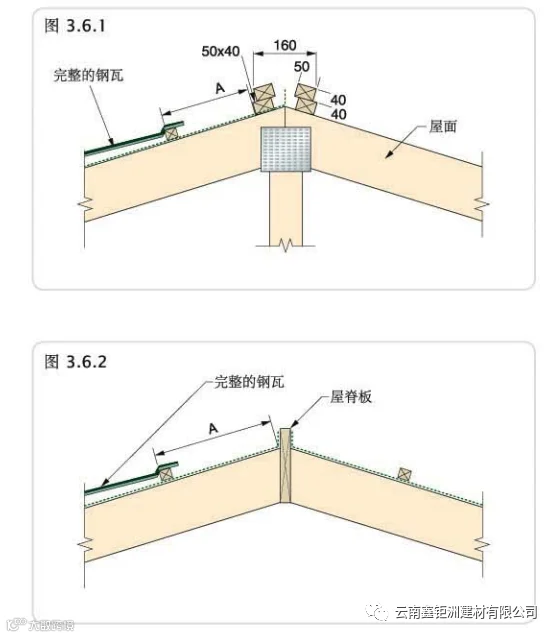

测量（A）段的间距，即从水平屋脊板到最上面一根 挂瓦条的间距（图3.6.1和3.6.2）。测量的数据增加 40mm（作为折弯的预留量）,并且作好切割线的标 记（图 3.6.3）。
将整片钢瓦放入折弯工具的长边折弯装置内。按照 折弯线的标记向上折弯。最后，使用側刀或者大剪刀, 按照切割线的标记将钢瓦切割。
注意:为了避免钢瓦的变形，应在切割钢瓦之前将其 折弯。安装最上面一排钢瓦时,在每片钢瓦折弯的部 位,平均用4颗安装钉固定于水平屋脊板上;其下侧边 缘的安装方法如前面的图示。确保最上面一行钢瓦 如同其他行的钢瓦一样保持同一个斜面（图3.6.4）。
3.7钢瓦安装一屋脊
在屋面上测量尺寸,在平地上对钢瓦进行标记、切 割、折弯和堆放。注意下列步骤：

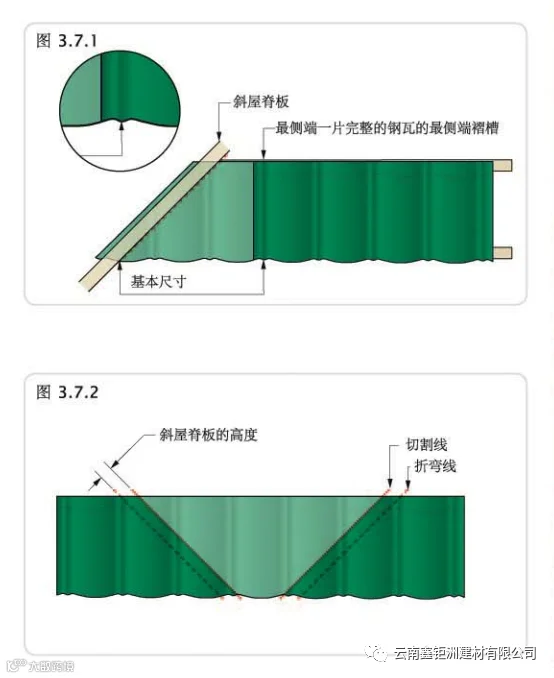

①基本尺寸是根据前端的挂瓦条来计算，是指侧端一 片完整的钢瓦的最侧端褶槽到斜屋脊板的距离（图 3.7.1）。
⑥使用粉笔在钢瓦上做标记。尺寸来自于屋面，确保钢瓦搭接的褶槽切割，以次此作为起始点，（图3.7.1）,画出折弯线（图3.7.2）。屋脊板的高度按设计高于钢瓦，加 上这部分尺寸，用粉笔做标记，定下切割线（图3.7.2）。每片钢瓦应当切割成两片可用于斜屋脊处，以使损耗 降到最低。
注意:钢瓦的尺寸取自于屋脊板，以此线作为标记。按照标记线切割并折弯。使用安装钉将钢瓦折弯的部 位固定于屋脊板上。
按照标记线切割并折弯。使用安装钉将钢瓦折弯的部位固定于屋脊板上。
安装配件
4.1山墙收边
在安装之前，应当将钢瓦近山墙侧折弯并紧靠于山墙板。将山墙收边覆盖于山墙板上。山墙收边的搭接 长度为100mm。顺着山墙板的方向观察，应确保山墙收边的安装排列平直。做一下必要的调整后用安装 钉将山墙收边固定于山墙板上。注意安装钉的位置 应当靠近山墙收边的下侧，以保证收边与山墙板的牢固。

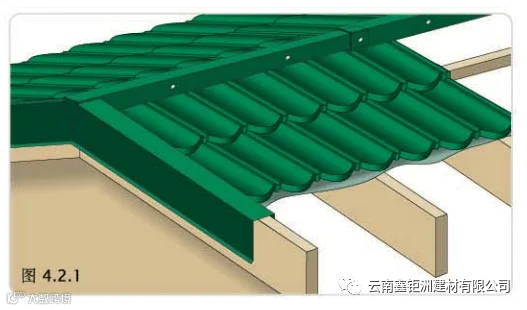

4.2水平屋脊和斜屋脊收边
水平屋脊和斜屋脊收边从一端到另一端逐渐变细，较宽 的一端覆盖于较细的一端上并排列成直线。屋脊收边的搭接长度为100mm。顺着屋脊板的方向观察,应确保 屋脊收边的安装排列平直。做一下必要的调整后用安 装钉将屋脊收边固定于屋脊板上。屋脊收边的每侧应 保证有两颗安装钉固定。

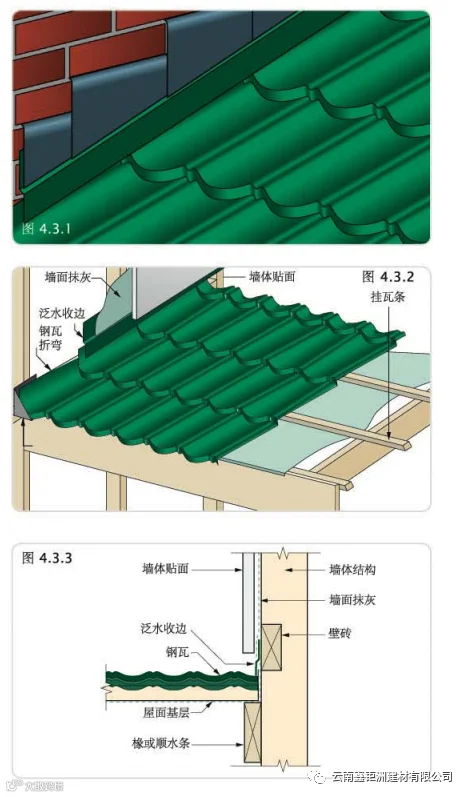

4.3泛水收边
对于屋面与垂直的墙接合的部位应也别注意。例如:两个不等高的斜屋面之间的墙，或是在陡峭的斜屋面上突 出的老虎窗。应当将墙侧的钢瓦折弯，泛水收边覆盖其±o从离垂直墙面最近的一片完整钢瓦到垂直墙面的 距离,来确定折弯线。加上40mm为切割线。切割并折弯钢瓦。
确保钢瓦的折弯部位紧靠于墙面。使用安装钉将 泛水收边固定于墙上，并确保牢固和平直。有时也 会指定使用排水暗沟。将挂瓦条铺设至距离墙面 45mm处，以使能够安装排水暗沟。应在钢瓦安装 之前先行安装（图4.3.5）。
4.3泛水收边
对于屋面与垂直的墙接合的部位应也别注意。例如:两 个不等高的斜屋面之间的墙，或是在陡峭的斜屋面上突 出的老虎窗。应当将墙侧的钢瓦折弯，泛水收边覆盖其 ±o从离垂直墙面最近的一片完整钢瓦到垂直墙面的 距离,来确定折弯线。加上40mm为切割线。切割并折弯钢瓦。
安装配件

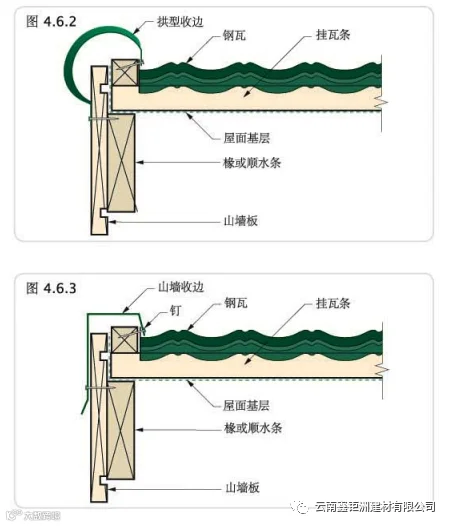

用于山墙:这部分收边将被整形以确保适应各种气候。沿着沿 口将30mm的侧边压平,以紧靠山墙板（图4.6.1）。从山墙最低处的收口开始,向上铺设收边，保持平直。在顶点处划线，使其在顶点处能够接合完好。在每 个接合处的外侧打钉固定于挂瓦条上（图4.6.2和图 4.6.3）
用于水平屋脊
第一片收边应从斜屋脊或是山墙处开始划线定位，然后顺着水平屋脊的方向依次铺设。应确保在水平方 向上的平整度，以及在收边下侧钢瓦的牢固度。打钉方式等同于斜屋脊处。
图 4.6.1
4.4折线型屋顶
标准附件的规格不符合时，通常是使用普通的泛水板。能够平整地折弯，使其符合折线型屋顶的形状。
4.5顶帽处：必须使用修复胶修补顶帽处
4.6角型、拱型收边
用于斜屋脊
从底部开始,将收边覆盖于折起的钢瓦上，然后将收边 逐个搭接覆盖于斜屋脊上并确保平直。在搭接的部 位打钉固定于挂瓦条上。斜屋脊下方的收口使用专 用的收口固定于挂瓦条上加以封闭。
估算数量

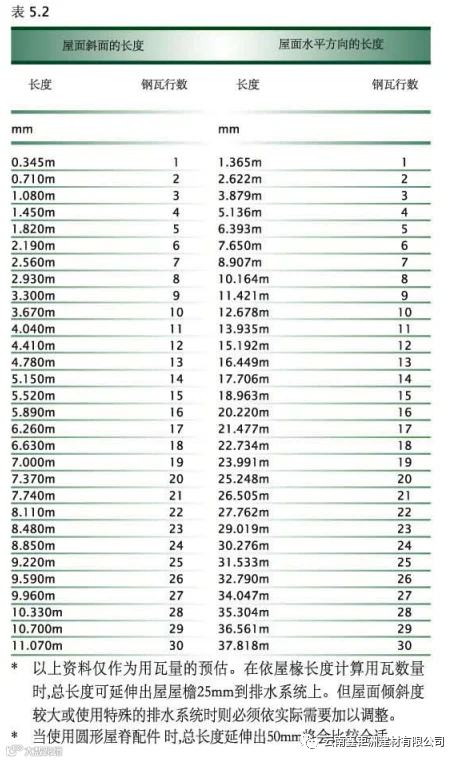

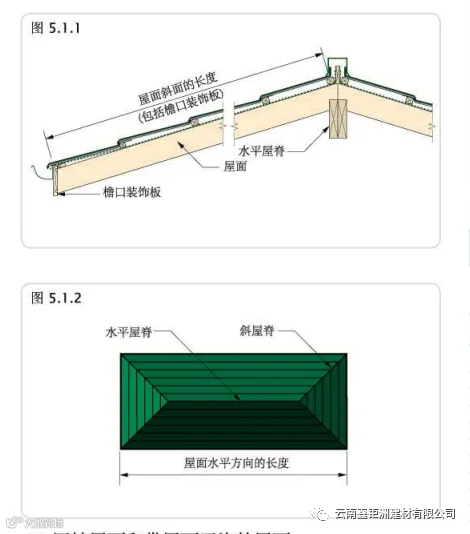

（i） 确定屋面斜面的长度（图5.1.1）并从表5.2中的数 据来计算钢瓦的排列行数。在水平屋脊处的钢 瓦切割后也应按整片来计算。
（ii） 确定屋面水平方向的总长度（图5.1.2）并从表5.2 中的数据来计算钢瓦的排列列数。不足整片的 按整片来计算。
（Hi）将①中得出的数量与⑥中得出的数量相乘。
（iv）将这一结果乘以2,得出双坡屋面所需的钢瓦数 量。
（iii）使用以下公式可以估算出斜屋脊和屋面天沟处由 于损耗所需的附加钢瓦数量:附加钢瓦数量=所有斜 屋脊和屋面天沟的延长米总长度*损耗率（损耗率=1.32片钢瓦/延长米）。
5.2四坡屋面和带屋面天沟的屋面
（i）四坡屋面:如同双坡屋面一样,确定屋面水平方向的 总长度（图5.1.2）,并从表5.2中的数据来计算钢瓦的 排列列数。将这一结果与钢瓦的排列行数相乘，乘 积再乘以2,得出钢瓦的数量。将斜屋脊的总长度按 照（询中的公式计算出损耗所需的附加钢瓦数量。 相加后得出整个四坡屋面所需的钢瓦数量。
（ii）带斜屋脊和屋面天沟的屋面:首先选定斜面最长的 屋面（图5.2.1中a部分）。从表5.2中的数据来计算a 部分的钢瓦数量,然后再计算剩余屋面（图521中 b部分）的钢瓦数量。将斜屋脊和屋面天沟的总长 度按照（道）中的公式计算出损耗所需的附加钢瓦数 量。相加后得出整个屋面的所需的钢瓦数量。
（iii）使用以下公式可以估算出斜屋脊和屋面天沟处由 于损耗所需的附加钢瓦数量:附加钢瓦数量=所有斜 屋脊和屋面天沟的延长米总长度*损耗率（损耗率= 1.32片钢瓦/延长米）。
5.3估算附件数量
计算附件数量时，应包括损耗量。
(i)方型屋脊收边:确定水平屋脊和斜屋脊的长度，然后 除以每片收边的长度(1900mm),得出所需数量。
（ii）山墙收边:确定山墙板的长度,然后除以每片收边的 长度(1900mm),得出所需数量。
(道)泛水收边和平板:确定泛水处的长度,然后除以每片 收边的长度(1900mm),得出所需数量。
(iv)拱型收边:确定水平屋脊、斜屋脊和山墙板的长 度,然后除以每片收边的长度(370mm),得出所需数 量。
5.4估算新建屋面的挂瓦条数量
每平方米屋面用量为3米。
5.5估算重建屋面的挂瓦条数量
每平方米屋面用量为5米。
5.6估算安装钉的数量
每公斤安装钉可以安装22平方米的钢瓦。
