自从2014年，Facebook花费20亿美元收购了Oculus以来，几乎每天都有VR公司获得投资。视频行业中，国内外各家视频公司也相继推出全景频道，可以实现VR点播及直播业务。早在1955年，Disney拍摄了第一部360°电影--America the Beautiful。拍摄过程利用9台摄像机完成，并采用9台巨大的屏幕围成一个环形的形式进行观看。近年来随着个人计算设备、移动智能终端的发展，特别是云计算技术的发展，VR产业迎来爆发式发展，VR行业在视频、娱乐、游戏、交互等领域的应用得以快速推进。

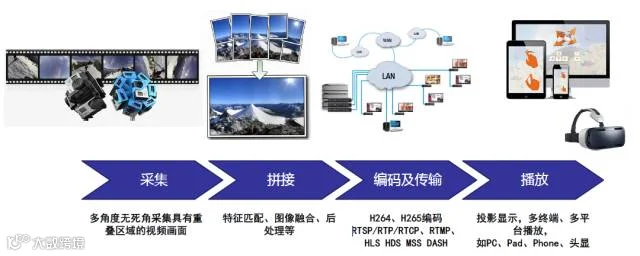

图：VR全景视频整体方案

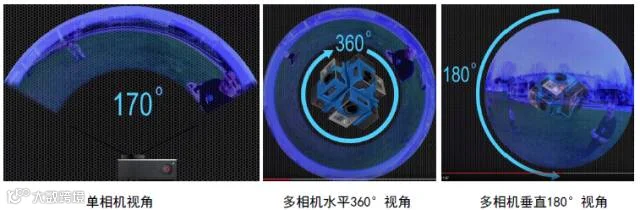

对于视频内容的生产而言，第一步就是视频的采集。与普通视频生产不同，全景视频的采集需要多台摄像机同时完成。目前常用的采集设备有Google Jump、GoPro、NOKIA OZO、NextVR等。全景视频拍摄设备的取景范围为水平360°，垂直180°。如下图所示：
图：拍摄设备覆盖范围

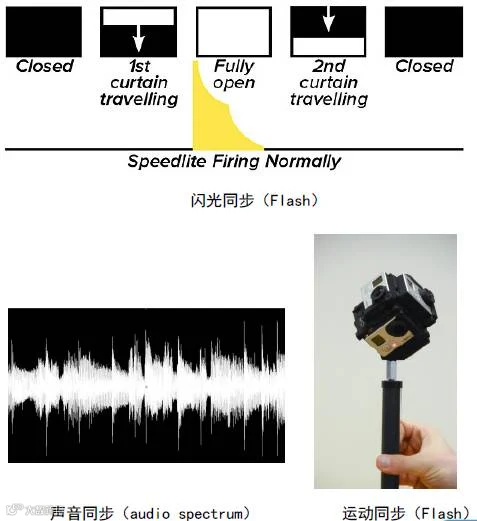

拍摄使用的全景拍摄设备都是经过相机参数标定的。而在拍摄过程中，我们还需要解决多相机的采集同步的问题。常见的同步方式有：闪光同步（Flash），即检测所有相机视频帧内的“闪光”，如明亮帧，白色帧，利用这个信号进行同步；运动同步（Motion），即检测所有相机视频帧内的运动信息，通过匹配各帧运动量进行同步；声音同步（audio spectrum），即分析所有相机采集到的声音频谱进行同步；以及手动同步（manual），即根据某一个时刻的所有相机采集的视频帧手动进行微调。
图：相机同步方式

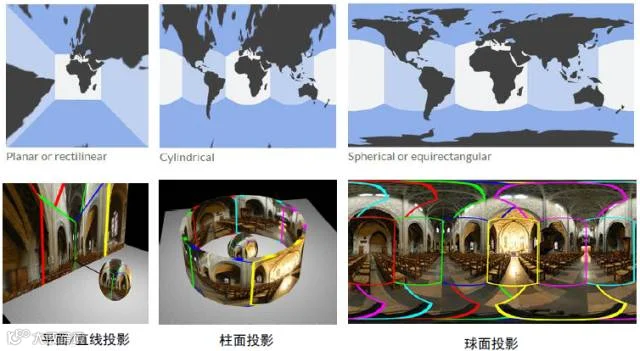

完成同步采集后，需要将多相机采集的视频帧进行拼接，而在拼接之前，考虑到各帧是相机在不同角度下拍摄得到的，所以他们并不在同一投影平面上，如果对重叠的图像直接进行无缝拼接，会破坏实际景物的视觉一致性。所以需要先对图像进行投影变换，再进行拼接。一般有平面投影、柱面投影、球面投影和鱼眼投影等。
图：投影变换
完成投影变换后，之后的步骤就是拼接，拼接过程主要有特征提取—特征匹配—配准—融合等步骤。

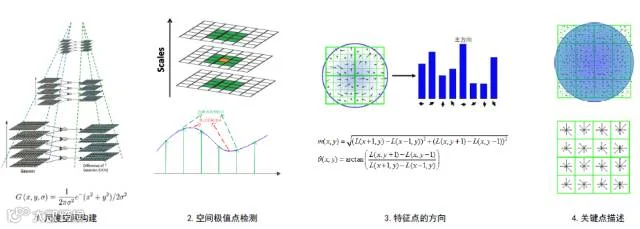

常用的特征提取方法有SIFT、SURF、ORB、BRIEF等，下图所示为SIFT特征提取过程。

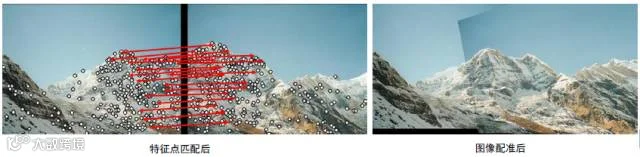

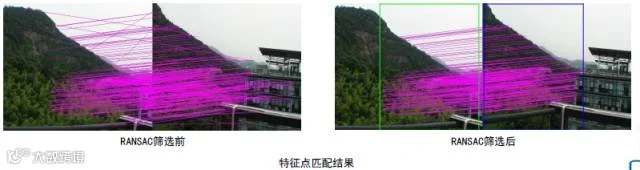

特征点匹配可以采用SIFT的作者Lowe提出了比较最近邻距离与次近邻距离的SIFT匹配方式，或者KD-Tree算法等。而在匹配过程中，通常使用RANSAC算法对特征点进行筛选。
配准的目的是根据几何运动模型，将图像注册到同一个坐标系中，在多幅图像配准的过程中，采用的几何运动模型主要有：平移模型、相似性模型、仿射模型和透视模型等。

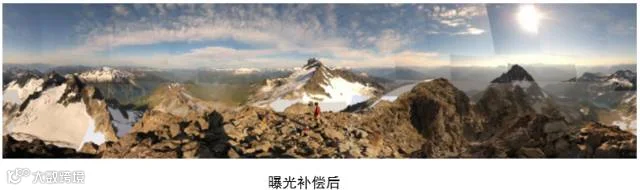

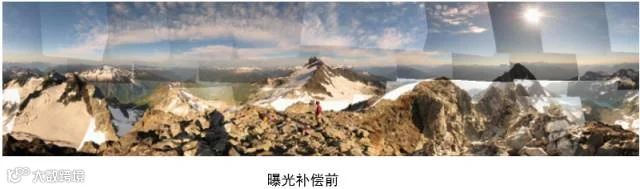

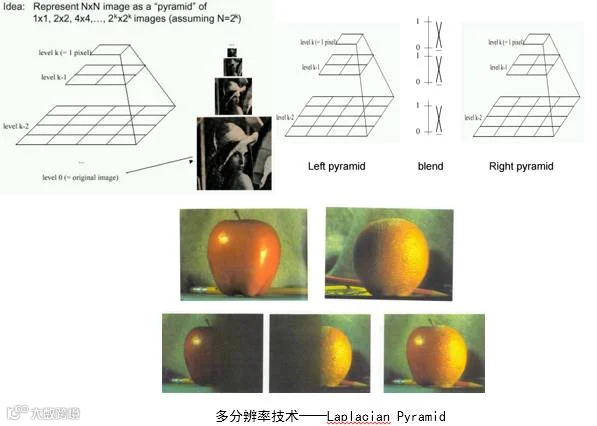

完成图像配准后，便可以进行图像融合操作，图像融合技术一般可分为非多分辨率技术和多分辨率技术两类，比如常见多分辨率技术—Laplacian Pyramid，如下图所示：

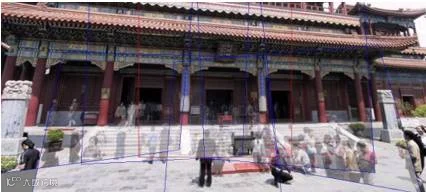

此外，当场景中的物体存在运动的情形时，融合后的全景图像中会出现“鬼影”的情况。ROD(Regions of Difference)算法都能够消除这种Artifact。
去鬼影前
去鬼影后
上述后处理步骤完成后，便可以得到最终的VR全景视频。
