怎样更换传动皮带张紧器
● 张紧器故障检查
诊断包括自动皮带张紧器的功能检查和皮带以及连接至皮带的零部件的目视检查。

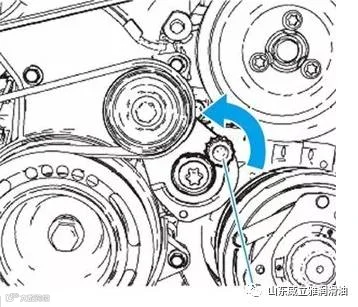

① 沿箭头所指方向，通过铸件凸出部分1逆时针向皮带张紧器施加张紧力，并使其慢慢往回滑（下图）。
② 张紧器必须往回滑至原始位置。
● 张紧器更换
拆卸
打开发动机舱盖。
拆下发电机和空调压缩机皮带。

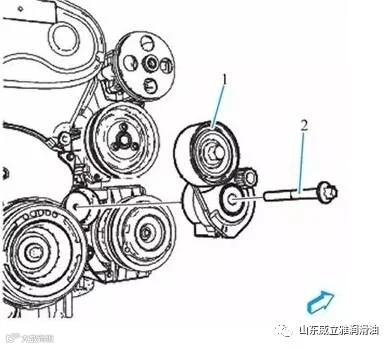

拆下传动皮带张紧器螺栓2 （下图）。
拆下传动皮带张紧器1 。
安装：按照与拆卸相反的程序安装即可。
汽缸盖拆卸要领
① 按规定顺序松开并拧出螺栓（下图）。
② 将汽缸盖略微抬起，从发动机上取下来。
汽缸盖安装要领
① 装入最后两个汽缸盖螺栓并拧紧。
② 按下图所示顺序拧紧汽缸盖螺栓。
维修提示：
在汽缸体上的汽缸盖螺栓盲孔中不允许有油或冷却液。
只有在安装时才允许将新的汽缸盖密封件从包装中取出。
安装新密封件需格外小心， 损坏会导致泄漏。
更换汽缸盖螺栓。
用干净的抹布擦净汽缸内表面， 确保汽缸内表面和活塞之间没有污垢和砂屑。
如果曲轴停在上止点时转动凸轮轴会损坏气门和活塞头。
油底壳拆卸要领：
① 用合适的工具沿着周边均匀地拆下油底壳。

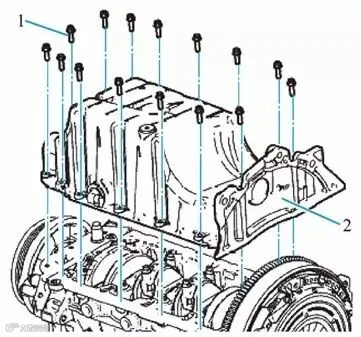

② 拆下油底壳螺栓1并拆下油底壳2 （下图）。
③ 为避免损坏机油滤网，应确保机油滤网一直保留在油底壳上。如果机油滤网挂在汽缸体上，则将它推进油底壳。
油底壳安装要领：

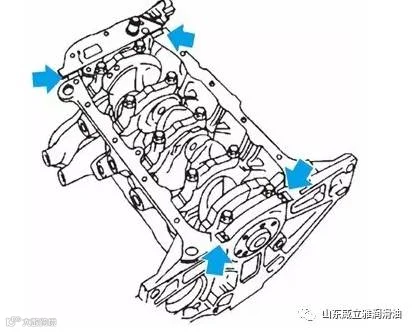

① 将约3.5mm厚的油底壳密封胶涂抹在连接处（下图中箭头）。
② 装配时间（包括转矩检查）不得超过10min。

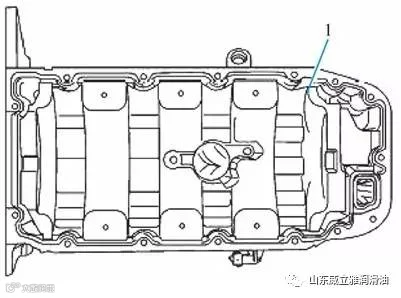

③ 如下图所示，涂抹约3.5mm 厚的油底壳密封胶1。
活塞、连杆和轴承拆装的操作要领
拆卸要领
① 在发动机旋转的方向上将活塞（1和4）设置为下止点。
② 标记带轴瓦1的连杆。

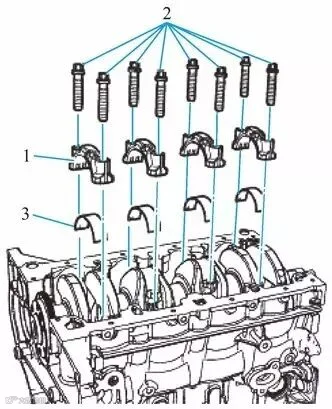

③ 拆下汽缸（2和4）的4个连杆轴承盖螺栓2 （下图所示）。
④ 拆下连杆轴承盖1和连杆轴承3 （下图）。
安装要领
① 用新的发动机机油润滑连杆轴承。安装连杆轴承1、2。
② 设置活塞环接头（下图）。
位置1的活塞上压缩环。
位置4的活塞下压缩环。
位置5的活塞油环刮片的中间环、位置2和/或3的活塞油环刮片的钢带环。

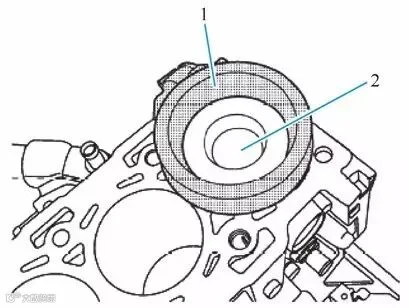

③ 用清洁的发动机机油润滑活塞环、活塞1、汽缸孔内表面和专用工具2。

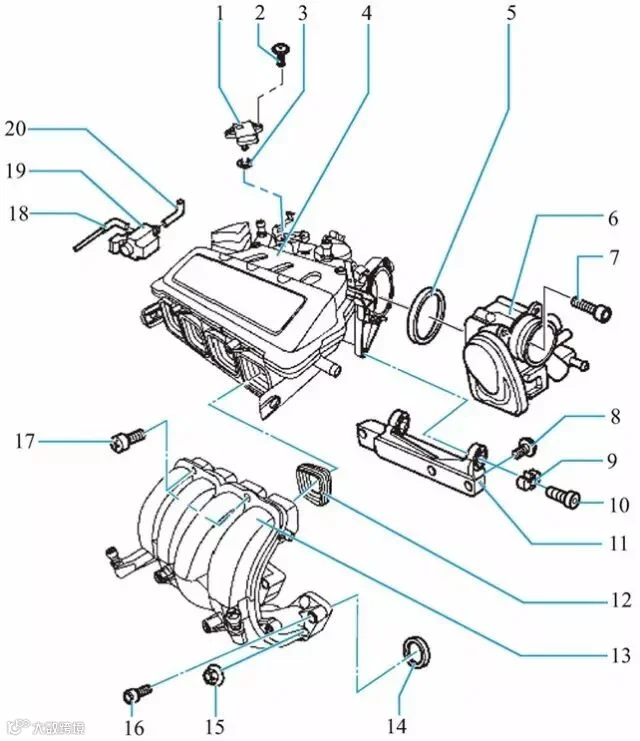

进气管装配图
1—进气歧管压力传感器和进气温度传感器；2、7、8、10、15~17—螺栓；3—O形圈；4—进气歧管上部件；5、12、14—密封环；6—节气门控制单元；9—橡胶支座；11—支撑架；13—进气歧管下部件；18、20—真空软管；19—进气歧管转换电磁阀
