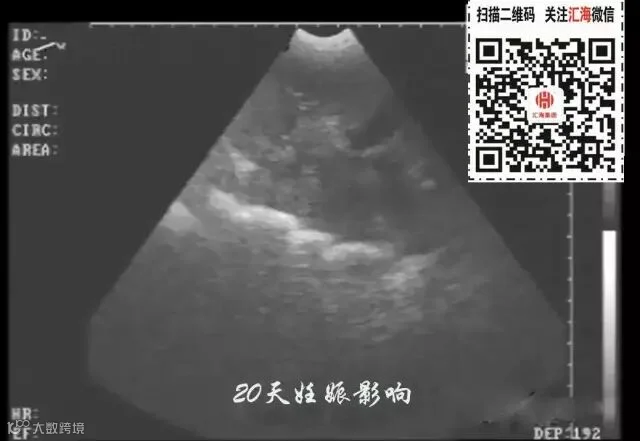

20天妊娠图像
20天孕期左右的母猪，即可进行B超测孕，但由于羊水太少，图像不好判断，准确度也会因检测人员经验因素有所影响，容易造成误判，而且检查时间长，耗费人力。

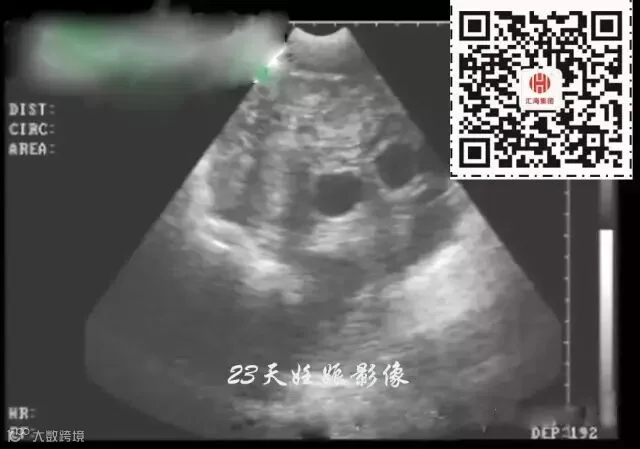

23天妊娠图像
24天妊娠图像
亮线以上为子宫区域。上图子宫区域内显示三个相邻孕囊，还显示胎体反射。

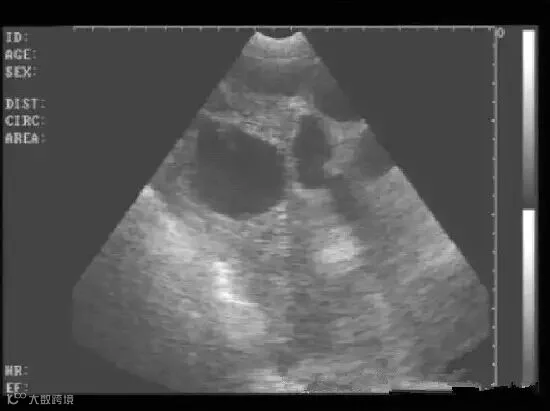

两个孕囊
25天妊娠图像
子宫区域内显示两个相邻孕囊及其中的胎体反射。
显示两个孕囊及其反射影射。
26天妊娠图像
子宫区域内同时显示五个相邻孕囊
三个孕囊，其中最下面的一个大孕囊里有明显的胎体反射影像。

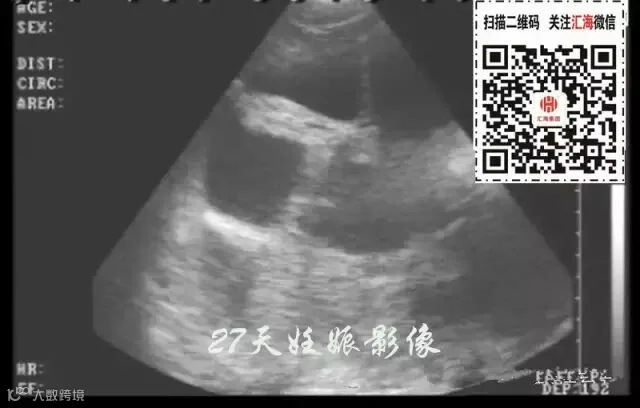

27天妊娠图像
子宫区域内同时显示四个相邻孕囊。
四个孕囊，其中最上面的一个大孕囊里有明显的胎体反射影像。
32天妊娠图像
子宫区域内同时显示两个相邻孕囊.
显示六个孕囊，其中最中间的一个大孕囊里有强回声的胎体反射影像。

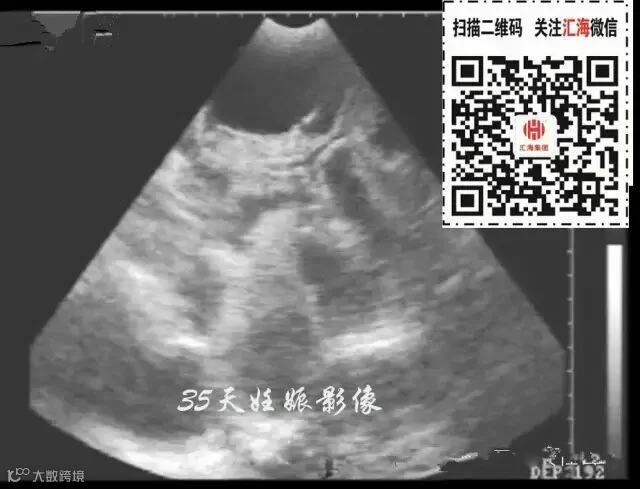

35天妊娠图像
20-30天孕期左右的母猪，B超成像的黑斑蜂窝状黑斑明显，非常好判断。
45天妊娠图像
子宫区域内右侧孕囊内有明显胎体产生的强回声影像、这时骨骼已经开始钙化、胎儿各组织器官开始分化。
孕囊中明显的胎体

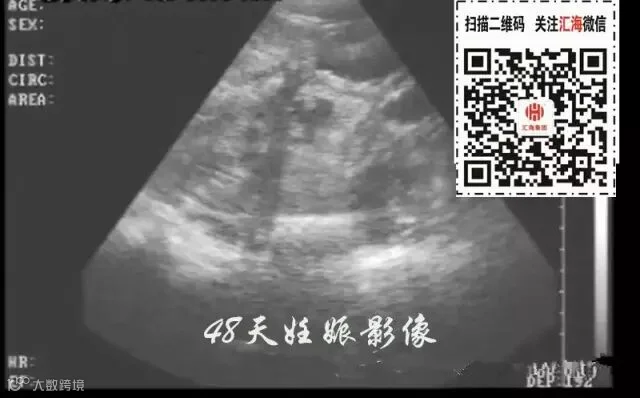

48天妊娠图像
45天孕期后的母猪测孕，羊水开始吸收并减少，小猪开始成型，图像复杂同样不好判断。同时，母猪的情期平均是21天，如果不能在第21天至42天之内确定是否怀孕，那意味着猪场又要再养一个周期才能配种，造成极大的浪费。
55天妊娠图像
子宫区域内显示一个胎儿的颈胸部及胎心搏动，这是各组织器官分化明显，骨骼钙化程度较高，骨骼影像明显。
胎儿头部骨骼影像。

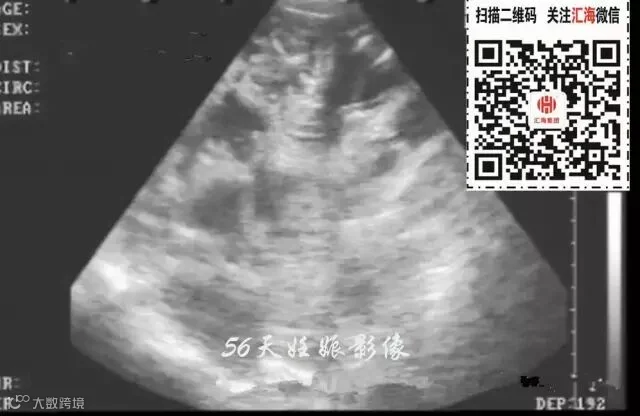

56天妊娠图像
65天妊娠图像
子宫区域内胎儿体积迅速增大，肋骨和心跳影像明显
胎儿头颈部骨骼影像
65天妊娠图像
整个切面仅显示一个胎儿的胸腔和腹腔，能明显显示脊椎骨和胸腹腔影像，内脏器官明显
胸腔及肋骨影像
90天妊娠图像
90日龄抬头的横切面影像图
妊娠后期胎儿肢蹄部影像
105天妊娠图像
整个切面显示一个胎儿胸腔骨骼影像图
胎儿心脏切面图，清晰明显显示心脏切面及房室情况
空怀子宫角超声影像图
整个切面亮线上方为子宫区域影像图
显示膀胱前方的子宫角区域声像图
