在机械装配图中，零部件的序号编排需遵循严谨规范，以确保图纸清晰、便于解读。以下是核心要点梳理：
基本要求
所有零部件均须编号，相同零件仅标注一次（重复出现时可例外），且序号必须与明细栏一致。指引线应从零件可见轮廓内引出，末端加圆点；在薄壁或涂黑剖面情况下可用箭头代替圆点。

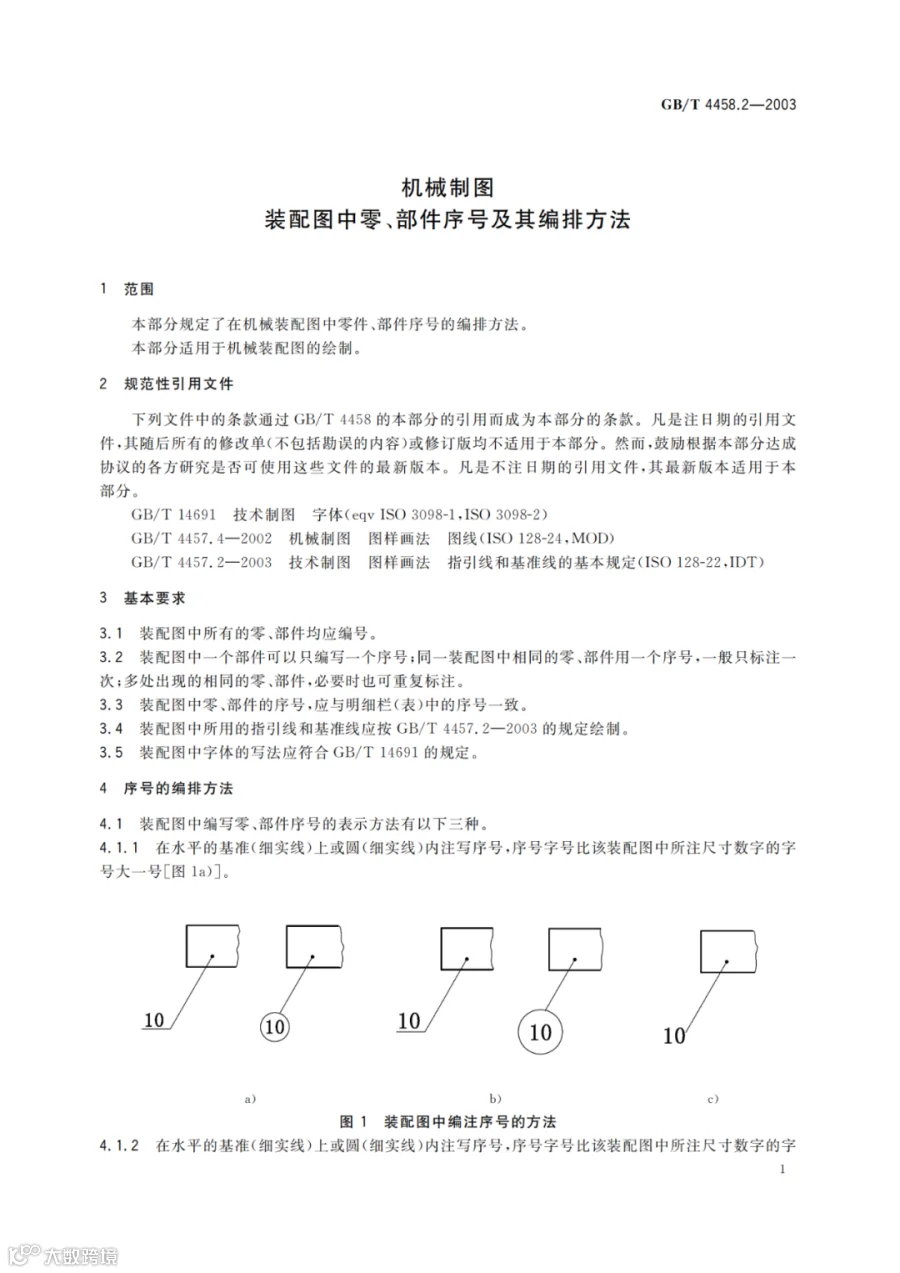

序号标注方法
- 可在水平细实线基准线或圆圈内标注序号，字体应比尺寸数字大一号或两号；
- 也可在指引线非零件端附近直接标注，字体同样需放大。同一图纸中应采用统一形式，且序号须标注于轮廓线外侧。
编排规则

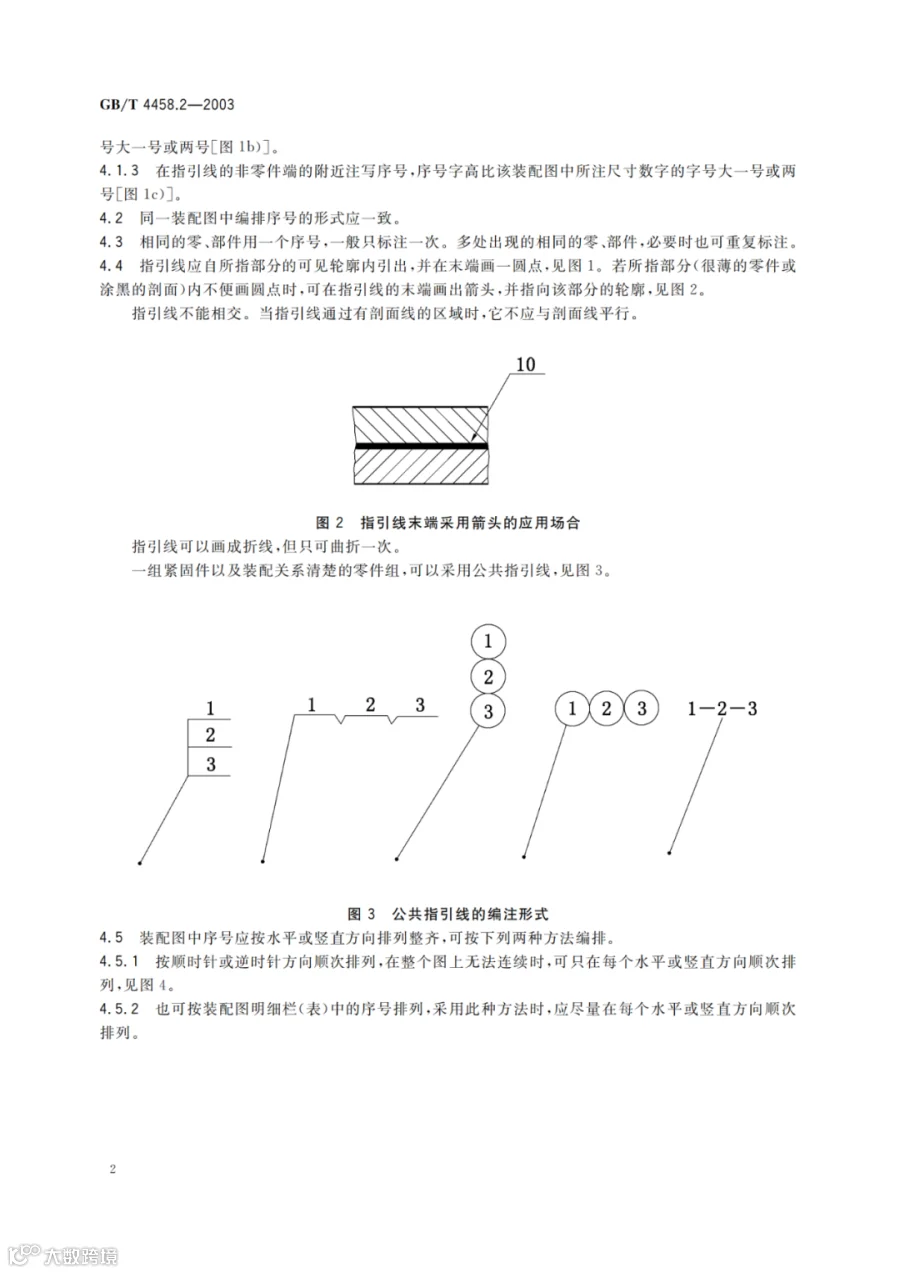

- 指引线不得相交，避免与剖面线平行，允许曲折一次；
- 紧固件组或装配关系明确的零件组可使用公共指引线；

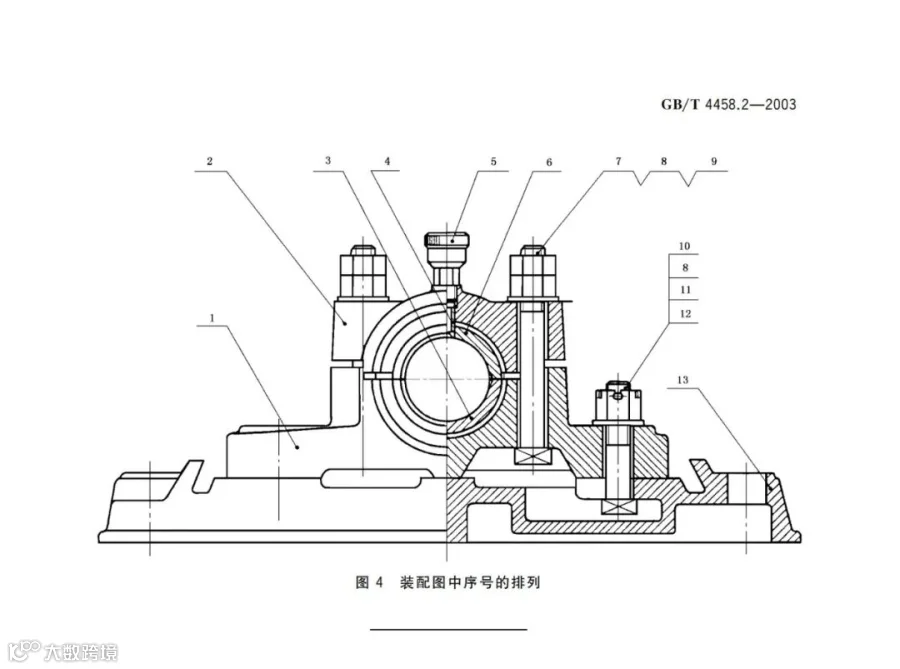

- 序号应按顺时针或逆时针方向整齐排列，复杂结构可分区编号。
明细栏关联
明细栏位于标题栏上方，内容由下至上填写，序号须与图中完全对应。若空间不足，可向左侧延续。
