上一期我们重点介绍了华秋DFM软件中的阻抗计算工具，帮助用户在设计初期快速完成阻抗匹配与线宽计算，获得众多工程师好评。本期将聚焦软件的视图功能模块，全面解析其在PCB设计审查与验证中的实用价值。
无论是二维布局检查还是三维结构预览，华秋DFM提供的多样化视图选项均可显著提升设计效率与准确性，尤其适用于元件定位、层叠分析及团队协作展示等场景。

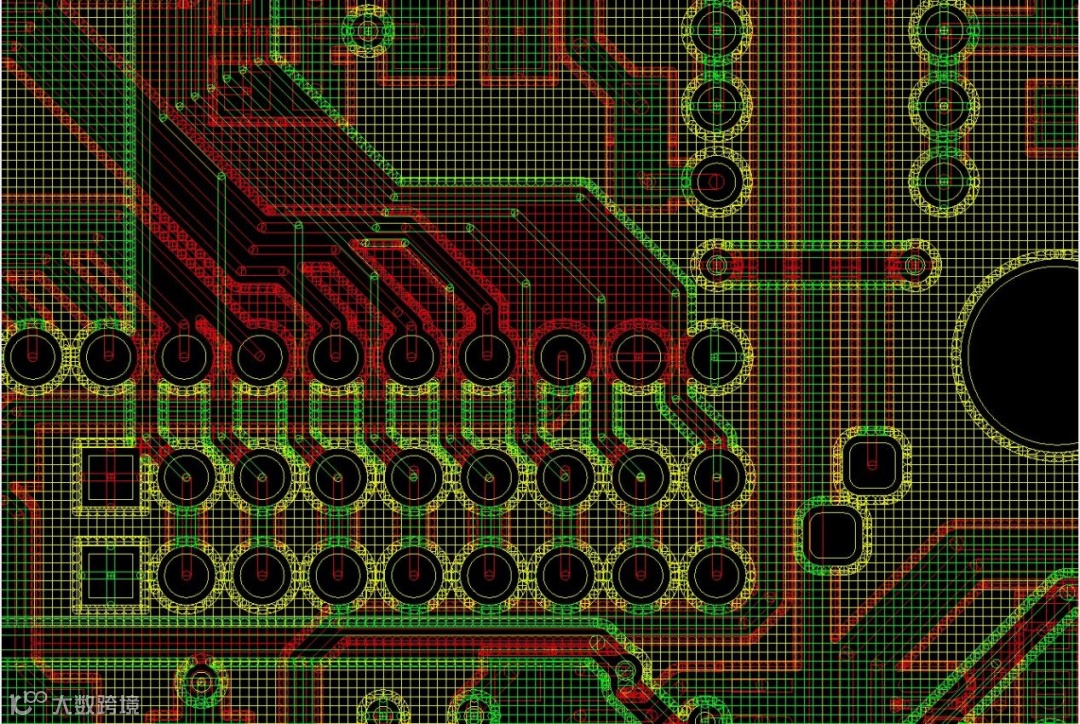

图形模式：切换不同视觉维度
支持常规、骨架、草图三种显示模式，通过快捷键“F”快速切换。
适用于不同设计阶段对布局清晰度或结构细节的侧重需求，提升查看效率。

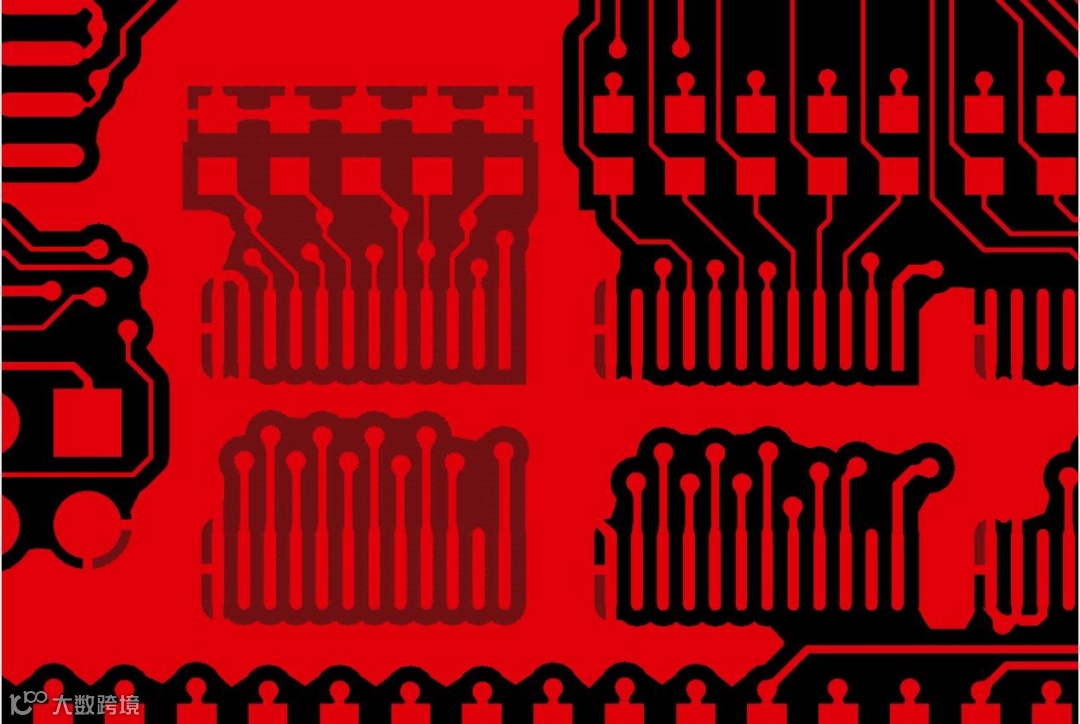

负性查看：快速识别负片层内容
按快捷键“N”可开启或关闭负性元素显示。
该功能有助于直观判断负片层的铜皮区域与隔离范围，有效避免因层设置错误导致的开路或短路问题，降低生产风险。

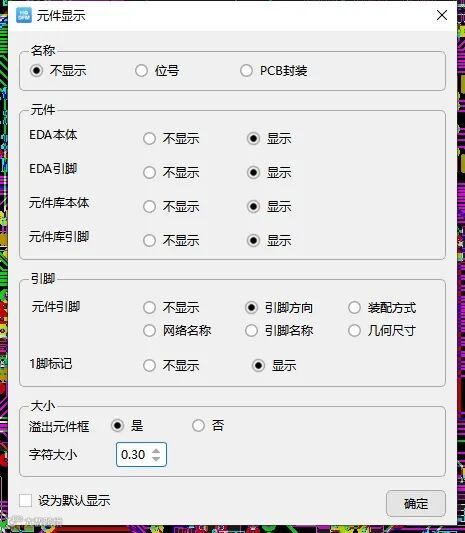

元件显示：精准控制器件信息呈现
可根据需要选择性显示器件层的各类图形信息，提升审查效率。
可选显示类型包括：
- 名称：位号、PCB封装（可关闭）
- 元件显示：EDA本体、引脚、库本体、库引脚（自由勾选）
- 引脚信息：方向、装配方式、网络名、引脚名、几何尺寸、1脚标记等
- 字符与大小：可通过溢出设置控制是否显示，字符大小支持数值调节
所有显示配置完成后，可保存为默认设置，后续打开文件自动应用。

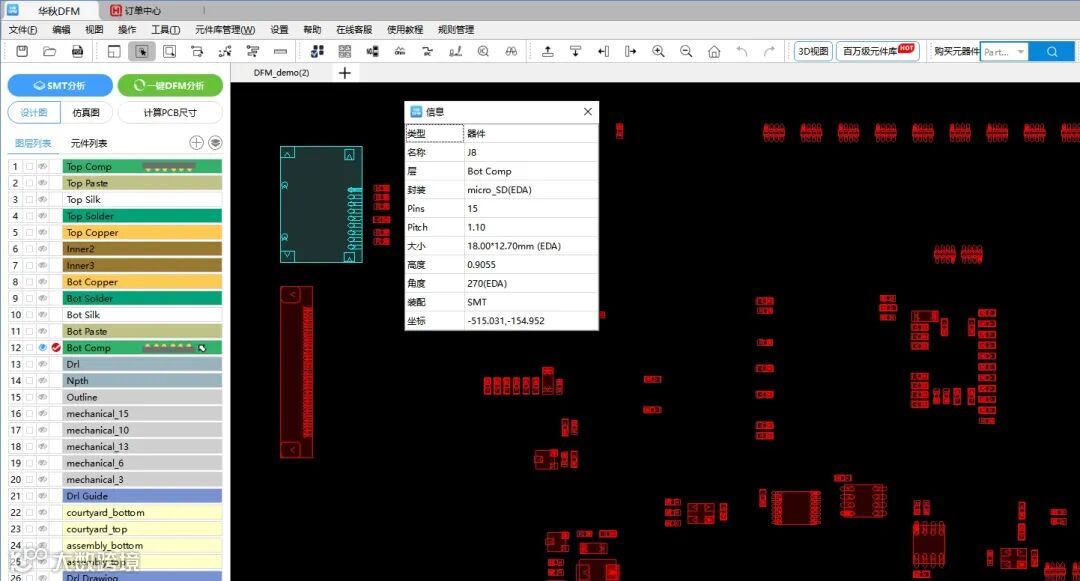

查看器件参数：按下“Q”键并点击目标元件，弹窗将显示详细参数，包括类型、名称、层、封装、Pin数、Pitch、尺寸、高度、角度、装配方式及坐标信息。再次按“Q”键退出查看模式。

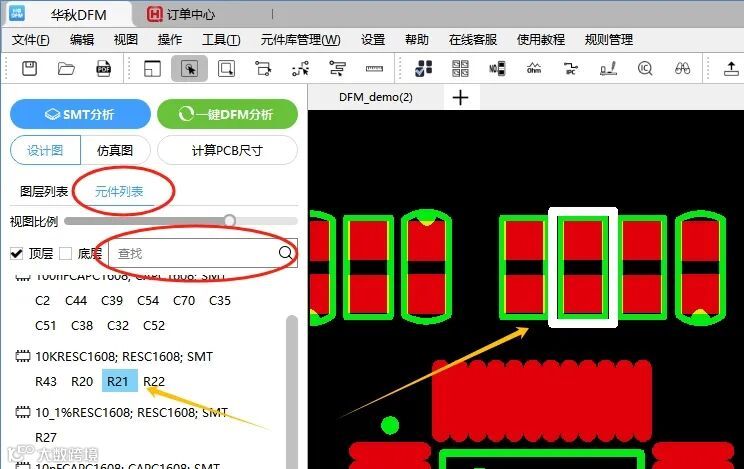

元件列表：集中管理所有器件信息
支持调整视图比例，并筛选顶层或底层元件。
点击列表中任意元件，系统将自动定位至其在PCB上的具体位置，便于快速查找与核对。

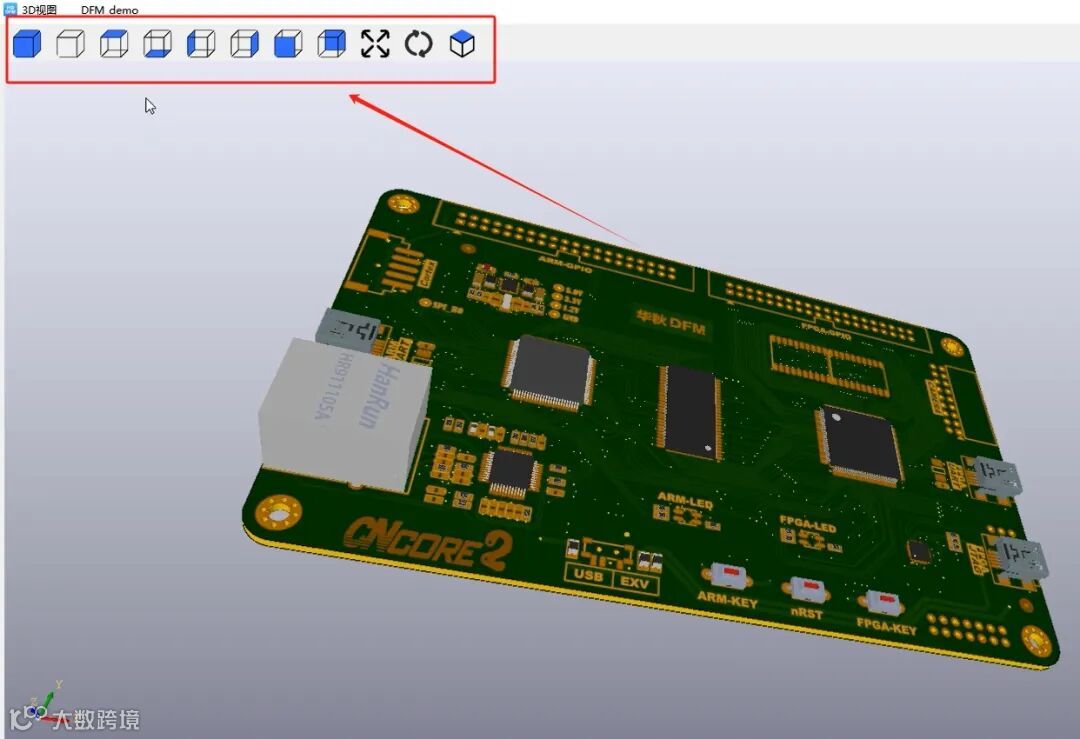

3D视图：多角度审视PCB结构
支持鼠标拖动实现360°旋转、缩放和任意视角查看，也可通过左上角按钮切换标准视角。
实时呈现PCB立体效果，便于检查元件高度是否存在干涉、焊盘布局是否合理、整体布局面貌是否合规美观。

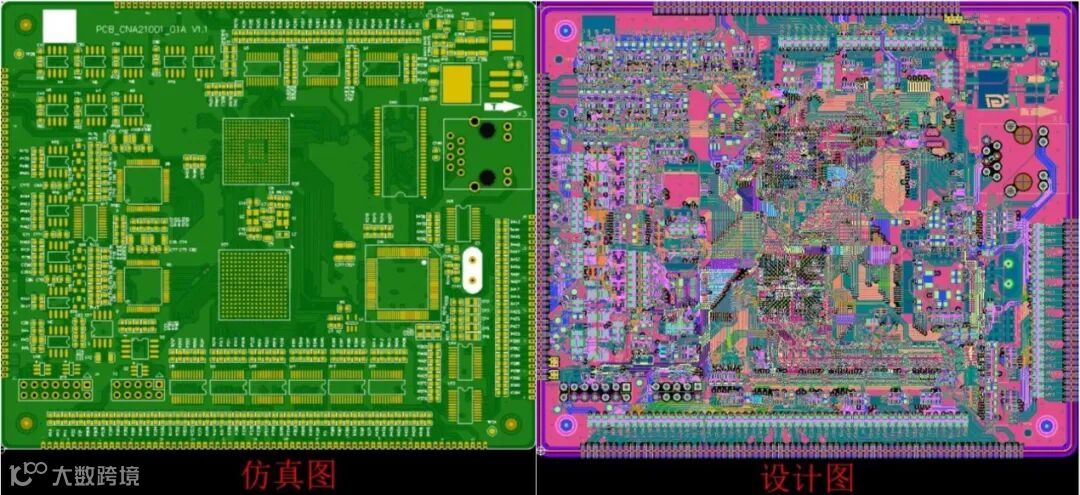

渲染模式：仿真图与设计图自由切换
提供两种显示模式：
- 仿真图：模拟实际生产工艺与颜色，接近最终实物效果
- 设计图：保留原始设计数据，便于精确比对与细节核查
根据使用场景灵活切换，兼顾视觉真实感与设计准确性。
视图功能虽不直接输出计算参数，但在设计沟通、问题排查和评审汇报中具有不可替代的作用。熟练运用上述功能，可大幅提升设计质量与团队协作效率。
华秋DFM软件作为国内首款免费PCB可制造性与装配分析工具，集成1200+项检查规则，覆盖绝大多数潜在制造问题，适用于多种工程场景，助力设计迭代降本增效。
