随着工业自动化的发展，现代工厂对工程师的技术能力提出了更高要求。过去，梯形图即可满足多数设备控制需求，而如今面对同步、插补等复杂算法时，梯形图实现难度大、效率低。相比之下，采用SCL（Structured Control Language）等高级语言编程更为高效便捷。目前主流PLC品牌如西门子、三菱、施耐德均支持高级语言编程。因此，掌握SCL编程已成为自动化工程师的必备技能。
SCL与梯形图对比实例解析
1. 点动控制程序

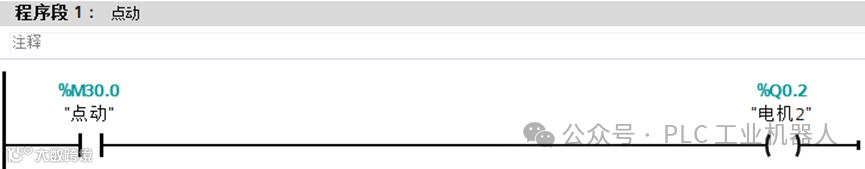

在梯形图中，当输入信号“M30.0”接通时，输出线圈“Q0.2”得电；断开则失电，实现“一点就动”的控制逻辑。
SCL实现点动控制有两种方式：

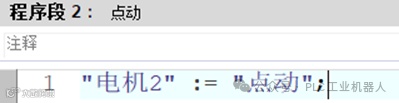

- 方法1：赋值操作 —— 直接将“点动”变量的值赋给“电机2”，实现状态同步。

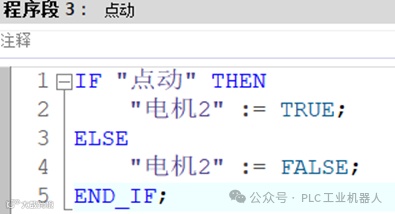

- 方法2：IF语句判断 —— 当“点动”为1时，“电机2”输出1，否则为0。
2. 置位程序

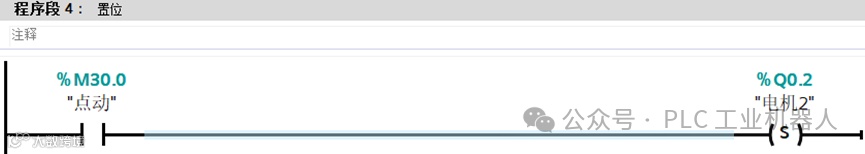

梯形图中，当“M30.0”接通后，“Q0.2”持续保持为1，实现自锁功能。

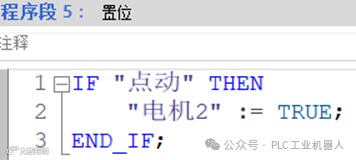

SCL中通过IF语句实现相同逻辑：当“点动”为1时，“电机2”置位为1，若无清零操作则维持当前状态。
3. 沿脉冲置位
梯形图中，当“M30.0”产生上升沿时，触发“Q0.3”置位动作。
SCL实现沿脉冲置位的三种方法：

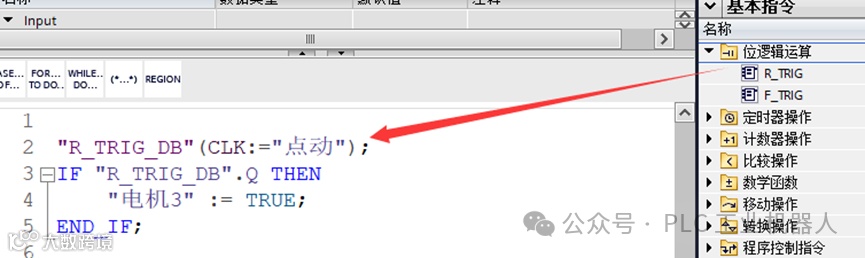

- 使用沿脉冲指令：结合背景数据块输出，在IF语句中执行单周期操作。

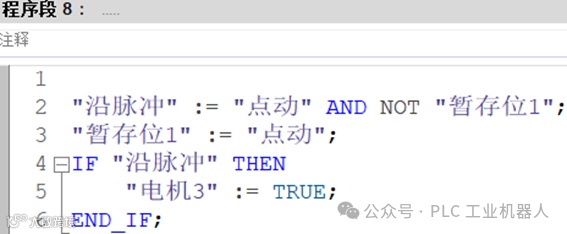

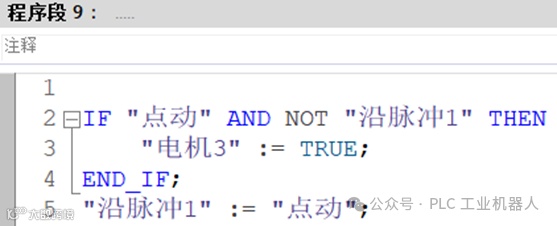

- 变量状态对比法：通过比较前后扫描周期中“点动”信号的变化来生成脉冲。
- 原理同方法二：结构略有差异，但核心逻辑一致。
4. 单按钮启停程序

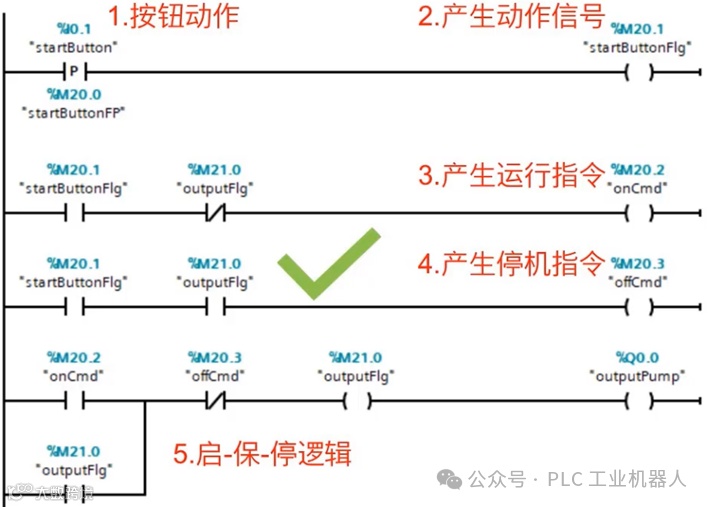

梯形图通过互锁和自保持回路实现单按钮启停控制。

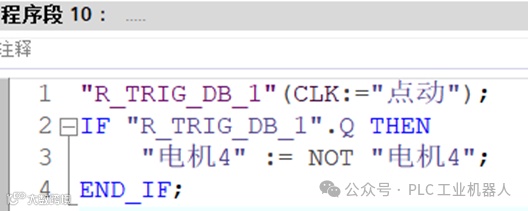

SCL中通过取反操作实现：每次按下按钮时，将输出变量自身取反并赋值，从而切换启停状态。
5. 定时器自复位程序

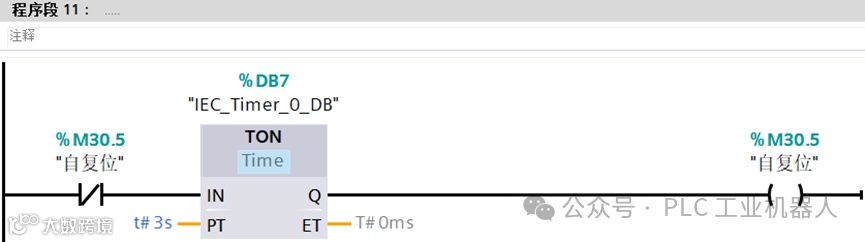

梯形图中，定时时间到达后，利用其输出触点复位自身输入端，实现循环定时。

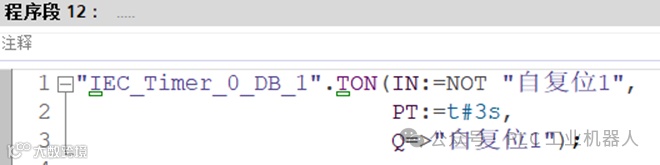

SCL中通过取反输出信号作为输入条件，当定时完成时，输入变为0，实现自动复位。
6. 数据递增程序

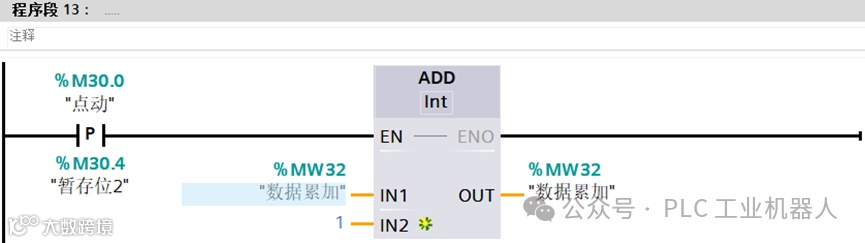

梯形图使用ADD加法指令实现数值递增。
SCL中直接使用“+”运算符即可完成相同功能，语法简洁直观。

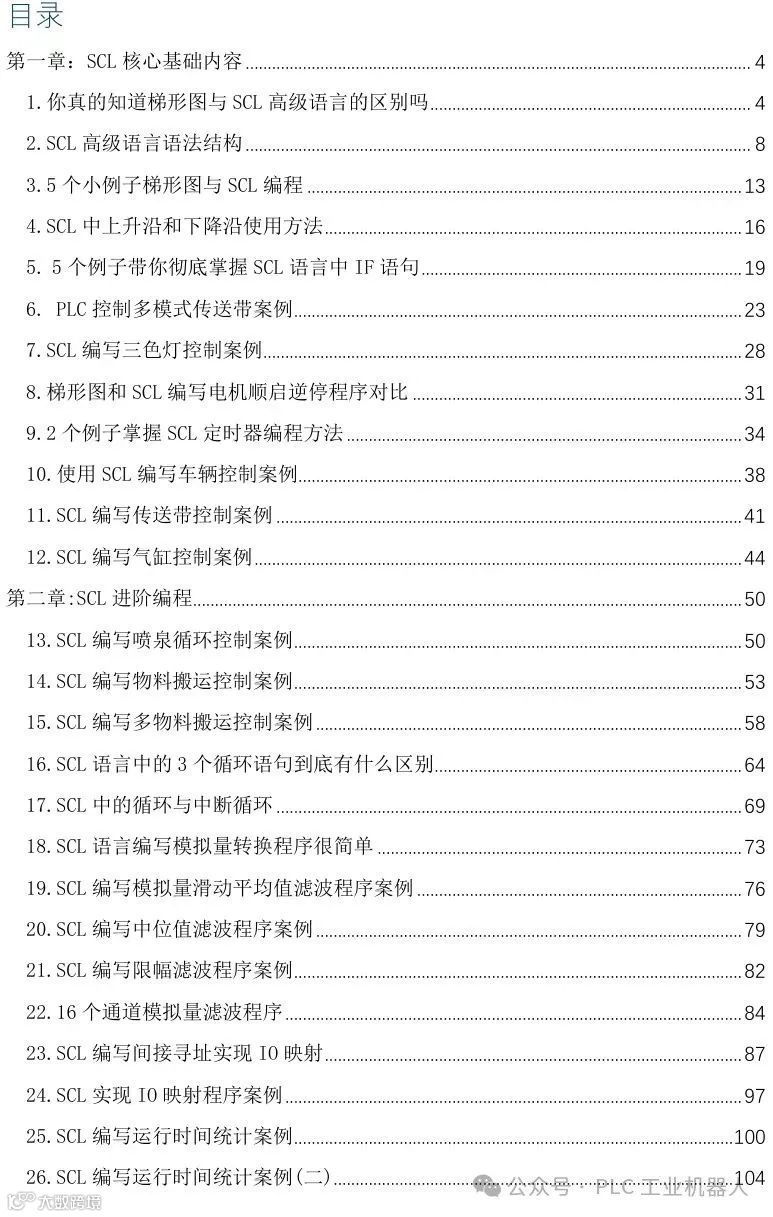

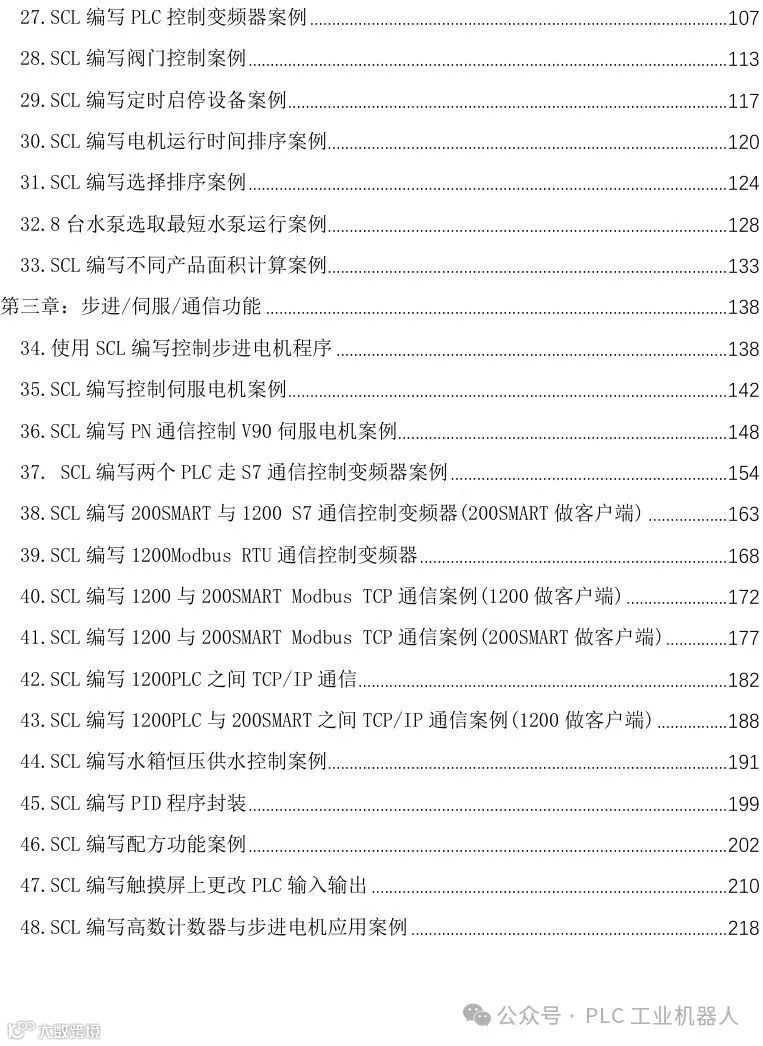

针对读者反馈，已将SCL核心编程实战案例系统整理，涵盖语法结构、气缸控制、报警处理、运动控制、模拟量调节变频器、V90伺服通信等典型应用场景，便于深入学习与工程实践。
