变压器分接头的调节原理
变压器分接头通过改变一次侧线圈匝数来调节变比，从而实现电压调整。变比K＝W1/W2＝U1/U2，当一次侧匝数变化时，变比随之改变，在输入电压不变的情况下，二次侧输出电压U2＝U1/K也会发生变化，达到调压目的。
以一台6000±5%/400V降压变压器为例：额定状态下变比为6000/400＝15，高压侧输入6000V时，低压侧输出400V。若需降低二次电压，应增大变比K，即增加高压侧匝数，将分接头调至+5%档位（6300V对应），此时变比为15.75，二次电压降至约380V。
分接头通常设置在高压侧，主要原因如下：
- 高压线圈位于外层，抽头引出和连接更为方便；
- 高压侧电流较小，分接开关及引线截面可设计得更小，接触不良风险低，运行更可靠。

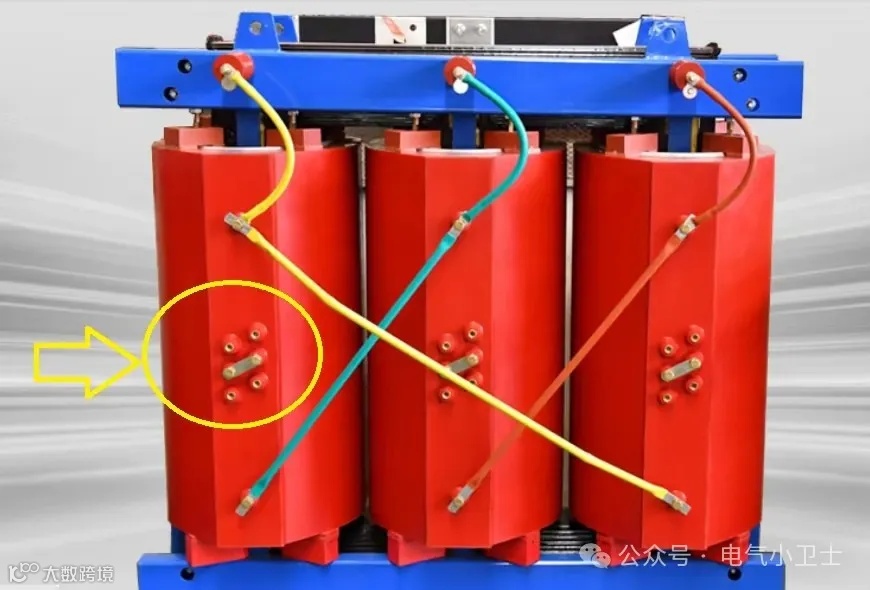

一次绕组每相设有三个抽头，分别对应95%、100%、105%的额定匝数。三相共9个端子连接至分接开关。当开关切换至不同档位时，实际接入电路的一次匝数发生改变，进而改变变比：
- 切换至105%档：等效一次电压为10.5kV；
- 切换至100%档：对应10kV；
- 切换至95%档：对应9.5kV。
一次匝数增多，变比增大，二次电压下降；反之则上升。该操作必须在变压器断电状态下进行，因此称为无载调压或无激磁调压。
变压器分接头如何调整
调整分接头实质是改变变压器变比，通过切换不同匝数的绕组抽头实现电压调节。常见档位设置如下：
- 一档：10500V
- 二档：10000V
- 三档：9500V
各档位含义：
- 一档：高压侧为10500V时，低压输出400V，此时输出电压最低；
- 二档：高压侧10000V，低压输出400V；
- 三档：高压侧9500V，低压输出400V，此时输出电压最高。
因此，调压原则为“高往高档调，低往低档调”：
- 当输出电压偏高时，应向高档位（如从二档调至一档）调节，增加一次匝数，降低二次电压；
- 当输出电压偏低时，应向低档位（如从二档调至三档）调节，减少一次匝数，提升二次电压。
