DDR 技术演进全景:从 SDR 到 DDR5 的体系重构

DDR 技术演进全景:从 SDR 到 DDR5 的体系重构 半导体产业报告
2025-09-14
77
导读:在算力军备竞赛升级的时代,内存已成系统性能的核心变量。DDR 的演进,不只是频率提升,而是功耗、并行与稳定性的体系重构。每一次代际更迭,都是速度与能效的硬碰硬较量。

引言

存储器的发展是计算产业最核心的底层逻辑。从早期的Williams管、Selectron管,到如今高达6400 MT/s的DDR5,半个多世纪的技术演进始终围绕速度、功耗与稳定性的持续博弈展开。DDR技术并非孤立存在,而是与LPDDR、GDDR等分支共同构建了全球算力的“内存基座”。

本报告系统梳理了从SDR、DDR1至DDR5的代际演进路径,剖析电压降低、预取加深、并行增强的技术逻辑,解析LPDDR在移动端的能效优化与GDDR在图形计算中的带宽极致化路线,并延伸至拓扑结构、DIMM模块形态、PCB设计规范及JEDEC标准体系。其核心主线清晰:每一代存储革新,都是物理极限、工程实现与产业协同之间的再平衡。

在全球算力竞争日益激烈的背景下,内存已从配角转变为决定系统性能与能效的核心变量。DDR的发展史,不仅是一部技术迭代史,更是一场产业升级与体系重构的工程纪实。

一、存储基础与RAM分类

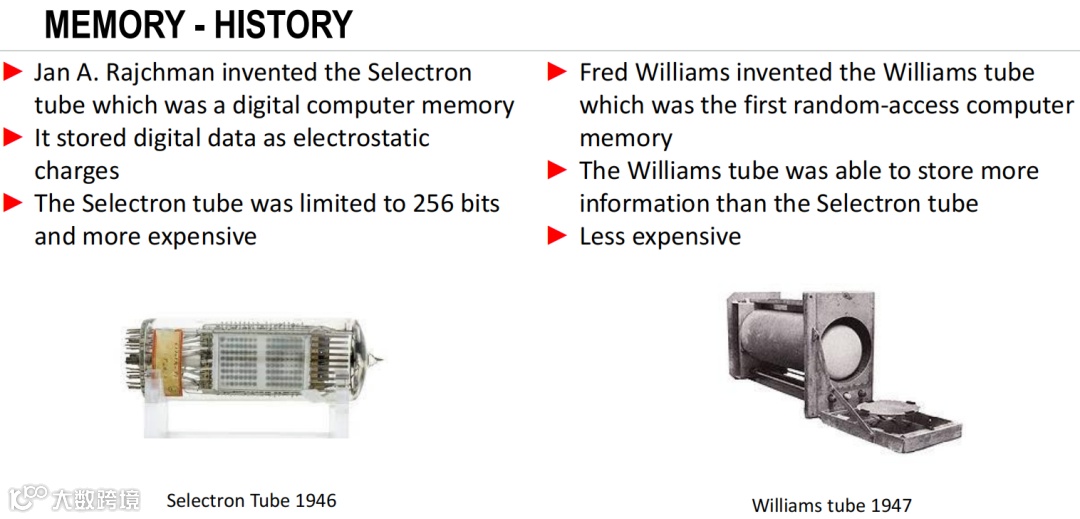

1946年Selectron管与1947年Williams管的出现,标志着随机存取存储器(RAM)概念的诞生。相比顺序访问设备,RAM支持任意地址等时延访问,为现代计算机体系奠定了基础。

RAM主要分为SRAM和DRAM两大类。SRAM采用触发器结构,速度快、无需刷新,但成本高、密度低,主要用于CPU缓存;DRAM以电容存储电荷,需周期性刷新,速度较慢,但结构简单、成本低、容量大,成为主存主流。可以说,SRAM决定计算的“即时性”,DRAM决定系统的“容量性”

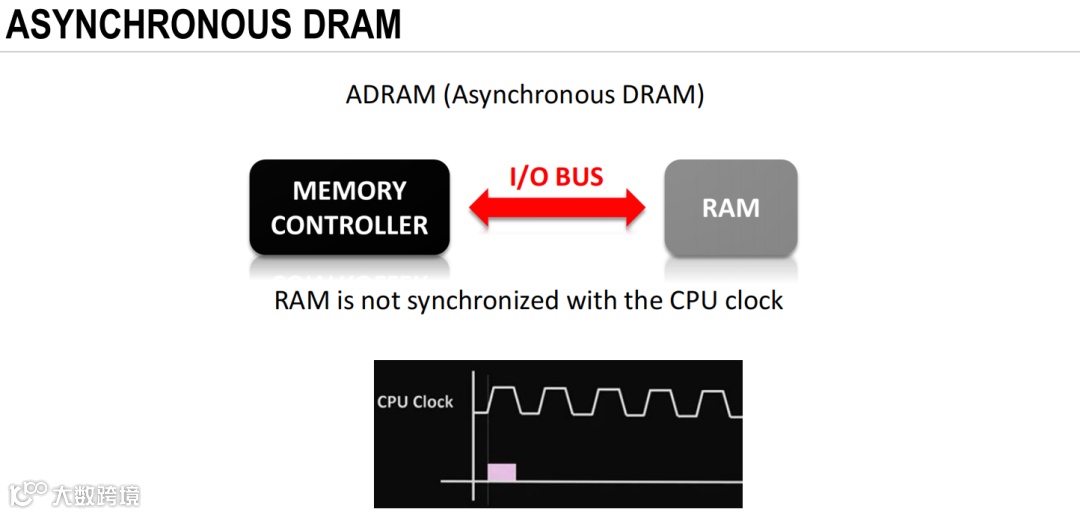

DRAM经历了从异步到同步的演进。异步DRAM依赖时序逻辑控制,而同步DRAM(SDRAM)引入时钟同步机制,使数据传输更高效可控,成为后续DDR技术的基础。

CPU主频已达GHz级别,而DRAM访问延迟仍在百纳秒级,两者间存在巨大鸿沟。因此,缓存不仅是性能优化手段,更是体系结构的刚性需求。缓存是处理器与内存之间的缓冲阀门,决定了算力能否真正转化为系统性能

二、从SDR到DDR/QDR:带宽翻倍的工程路径

提升存储带宽的本质是对时钟边沿的极致利用。

最早的SDR SDRAM仅在时钟上升沿采样一次,带宽与时钟频率线性相关。DDR技术则在上升沿和下降沿同时采样,实现“双倍速率”,理论带宽翻倍;QDR进一步利用四个相位点,实现四倍传输,但因复杂度和功耗过高未成为主流。

该路径的核心在于在不显著提高物理频率的前提下,挖掘更多有效传输时机。高频带来的电磁干扰、功耗和信号完整性问题严重,而利用时钟边沿是一种更为“经济”的带宽扩展方式。换言之,带宽的本质是对每一时钟周期的极致剥削

DDR的演进不仅涉及采样方式变化,还包括预取机制和并行架构的优化。每一次升级都需在“速度—功耗—稳定性”三角关系中寻求最优解。

三、DDR1~DDR5:参数演进与代际跃迁

DDR技术的代际发展遵循“低电压 + 大预取 + 高并行”的主线。

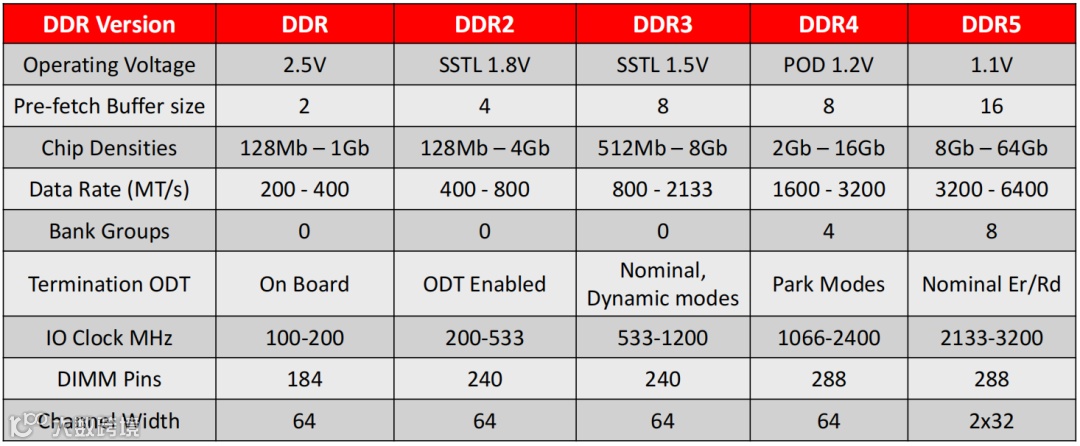

DDR1(约2000年)

工作电压2.5V,预取深度2,数据率200–400 MT/s,DIMM引脚184。首次实现双沿采样,突破SDR瓶颈。

DDR2

电压降至1.8V,预取提升至4,数据率400–800 MT/s,引脚增至240。功耗更低、带宽更高,广泛用于PC与服务器。

DDR3(2007年前后)

电压降至1.5V(另有1.35V低电压版),预取深度8,数据率800–2133 MT/s,引脚仍为240。性能与能效显著提升。

DDR4(2014年主流)

电压1.2V,数据率1600–3200 MT/s,引脚288。关键创新为引入Bank Group架构,最多支持4组并行,减少访问冲突,提升并发能力。

DDR5

电压降至1.1V,预取深度翻倍至16,数据率3200–6400 MT/s。Bank Group扩展至8组,通道由单64位改为2×32位并行。DIMM内部集成PMIC电源管理、On-Die ECC、DFE均衡等功能。DDR5不仅是频率提升,更是体系架构的全面重构。

从DDR1到DDR5,演进逻辑清晰:电压逐步下降以控功耗,预取不断加深以提吞吐,并行度持续增强以缓解瓶颈。DDR的发展史,本质是功耗、频率与并行三大要素间的持续博弈。

四、低功耗与图形内存:LPDDR与GDDR体系

除通用DDR外,针对移动与图形场景的LPDDR与GDDR体系同步发展。

LPDDR:能效优先的移动解决方案

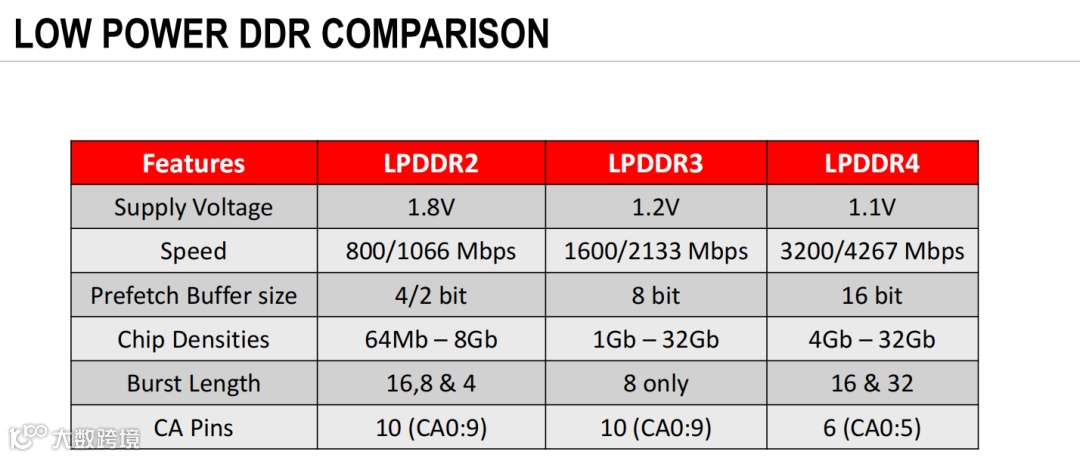

  • LPDDR2:电压1.8V,速率800 Mbps,预取4;
  • LPDDR3:电压1.2V,速率1600 Mbps,预取8;
  • LPDDR4/4X:电压1.1V,速率3200–4267 Mbps,预取16。

在移动端有限的功耗预算下,通过降压节能,辅以深预取和高速率弥补性能缺口。LPDDR不是简单的低功耗版DDR,而是为电池供电场景量身定制的体系,已成为SoC设计的关键组件。

GDDR:带宽优先的图形专用方案

  • 预取与频率远超通用DDR;
  • Bank数可达8以上;
  • 数据率可达数十Gbps级别。

GDDR广泛应用于显卡、游戏机、AI加速卡等高带宽场景。GDDR追求极致带宽,LPDDR追求能效平衡,二者分别定义了图形计算与移动计算的存储基石。

这两大体系的分化表明:内存技术正根据不同算力场景走向专业化路径——移动端强调“每毫瓦算力”,图形端追求“每秒吞吐量”。

五、拓扑与模块:总线、拓扑与DIMM类型

内存性能不仅取决于芯片本身,还受连接方式、拓扑结构与模块形式影响。

1. 总线与拓扑选择

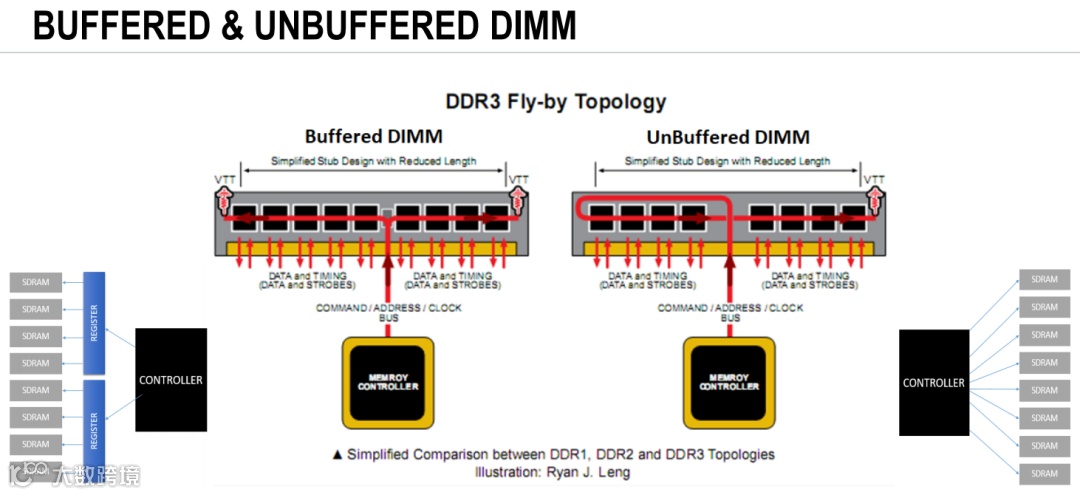

T型拓扑布线简单,但在高频下易产生反射与串扰,限制带宽;Fly-by拓扑采用级联结构,信号依次传递,显著改善信号完整性,支持更高频率,但需配合Write Leveling技术补偿延迟差异。拓扑选择本质是在布线可行性、信号质量与带宽效率之间权衡

2. Buffered与Unbuffered DIMM

  • UDIMM(Unbuffered DIMM):信号直连DRAM芯片,延迟低、成本低,适用于桌面与笔记本;
  • RDIMM(Registered DIMM):通过寄存器缓冲地址/控制信号,减轻主控负载,提升信号完整性,适合服务器与工作站。

Buffered带来额外延迟与功耗,但换取更强的可扩展性与稳定性。UDIMM追求低延迟与低成本,RDIMM追求高稳定与高负载能力

3. 系统层次的权衡

随着内存容量与通道数增加,信号负载与完整性问题凸显。T型拓扑在低速尚可接受,Fly-by已成为DDR3/DDR4时代的标准。服务器普遍采用RDIMM,在几十至数百GB容量下,稳定性远比纳秒级延迟更重要。

拓扑设定性能边界,模块定义系统尺度,二者共同塑造内存系统的整体特性。

六、DDR3/4信号分组与DDR4关键技术变更

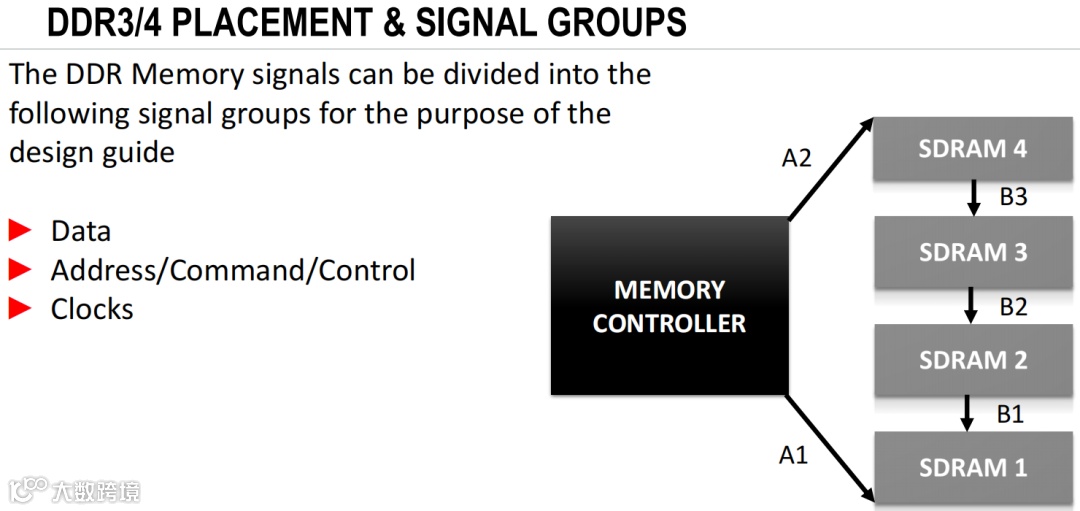

1. 信号分组框架

DDR3/4接口信号通常分为三类:

  • 数据组(DQ、DQS、DM):承载数据,要求组内严格时序对齐;
  • 地址/命令/控制组(Addr、Cmd、Ctrl):全局协调信号;
  • 时钟组(CLK、CKE):提供基准,差分对称性要求极高。

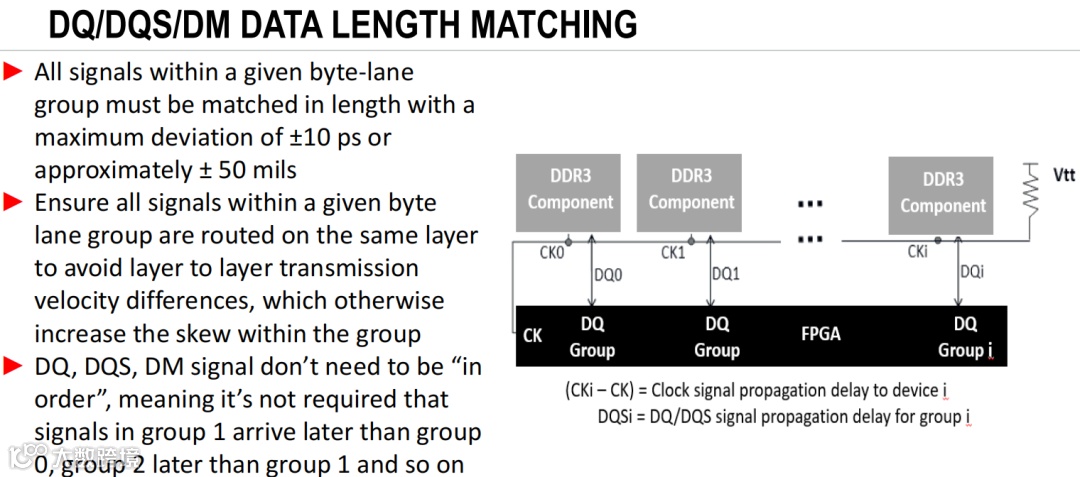

数据组延迟匹配要求±10ps以内,地址组±25ps,时钟组偏差不超过±2~5ps。信号分组不仅是逻辑划分,更是对时序精度的硬性约束

2. DDR4五大关键变更

  • VPP外供电压:引入2.5V独立电源,激活内部电路,减轻核心电源压力;
  • VREFDQ内生化:参考电压由芯片内部生成并可校准,降低板级设计复杂度;
  • I/O接口标准切换:从SSTL转为POD,降低功耗与开关噪声;
  • DBI机制:通过数据总线反转降低翻转率,减少动态功耗与信号干扰;
  • ACT_n引脚复用:整合控制与寻址信号,支持更大容量空间。

这些改进统一指向一个目标:在提升带宽的同时解决功耗与信号完整性挑战。DDR4的核心并非更快频率,而是“更稳、更省、更扩展”。

3. 工程意义

DDR4在1.2V电压下实现3200 MT/s速率,为DDR5过渡奠定基础。其设计思路从“堆频率”转向“体系优化”,推动信号标准、电源架构与编码逻辑协同进化。DDR3开启高频时代,DDR4则以功耗控制、信号完整性与容量突破写下成熟答案。

七、PCB设计指南:布线、时序与电源

PCB不仅是连接介质,更是高速内存性能与稳定的隐性边界。

1. 布线优先级与纪律

布线应按时序精度要求排序:

  • 数据线(DQ):组内偏差≤±10ps;
  • 时钟/差分对(CLK/DQS):配对偏差≤±2~5ps;
  • 地址/命令/控制线:与时钟匹配至±25ps;
  • 电源与辅助信号:最后优化。

布线优先级由时序严苛程度决定,而非逻辑功能

2. 几何规范与阻抗控制

  • 特性阻抗Zo=50Ω,差分阻抗Zdiff=100Ω;
  • 走线间距:DQ/Addr≥3H,时钟≥5H,抑制串扰;
  • 避免跨分割平面与直角转折,推荐45°或圆弧;
  • 过孔采用GSSG(Ground–Signal–Signal–Ground)结构,确保返回路径连续。

这些几何规则实质是维持高速信号眼图完整性的底层保障

3. 电源与参考平面

  • 电源与地平面紧耦合,减少噪声;
  • 去耦电容靠近负载布置,降低瞬态冲击;
  • 避免电源平面跨区导致阻抗不连续。

电源设计关乎系统稳定性。在GHz信号面前,电源完整性即信号完整性

内存布线看似几何雕刻,实则是用皮秒与欧姆书写的稳定性契约。

八、JEDEC规范与DDR5体系概览

1. JEDEC规范的行业基准作用

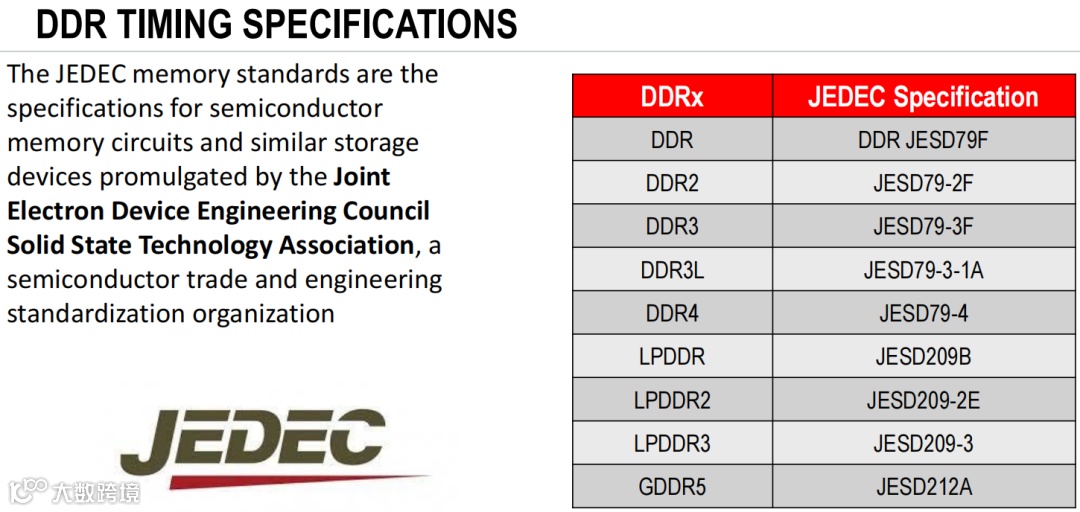

  • JESD79系列:定义DDR1至DDR4接口与时序;
  • JESD209系列:对应LPDDR体系;
  • JESD212A:规范GDDR5;
  • JESD79-5:完整定义DDR5。

JEDEC不仅是电气参数标准,更是产业协同的“通用语言”,确保控制器、内存、PCB与系统间的互操作性。没有JEDEC,DDR技术难以形成全球化产业规模

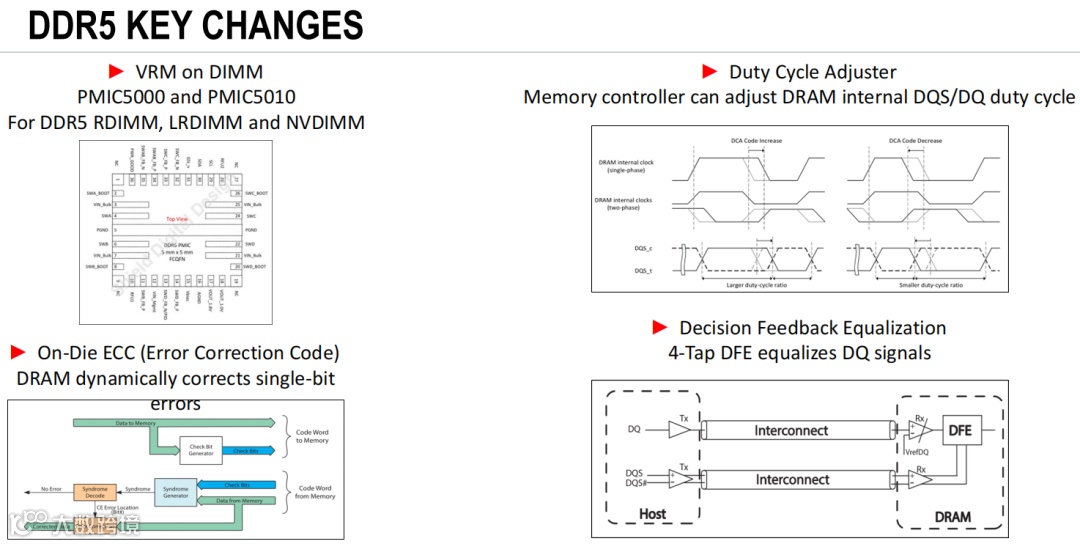

2. DDR5的体系革新

  • 电源下沉:PMIC移至DIMM,提升电压稳定性与效率;
  • 信号均衡:引入DFE与DCA,保障高速链路信号质量;
  • 可靠性增强:On-Die ECC内建于芯片,提升位级可靠性;
  • 通道细分:由单64位改为2×32位并行,提升并发能力;
  • 突发长度扩展:BL16/BC8取代BL8/BC8,提升数据吞吐效率。

DDR5不再是DDR4的简单提速,而是将电源管理、信号完整性与通道架构纳入整体设计,进入体系级优化新阶段。

3. 对比与趋势

DDR1至DDR4为“频率+电压”线性演进,DDR5则在电源、信号、通道三方面同步重构。其最高数据率达6400 MT/s,并为LPDDR5、GDDR6等提供工程范式。

内存技术主线日益清晰:频率与预取决定速度上限,电源与均衡决定稳定性边界,并行与细分决定体系效率
