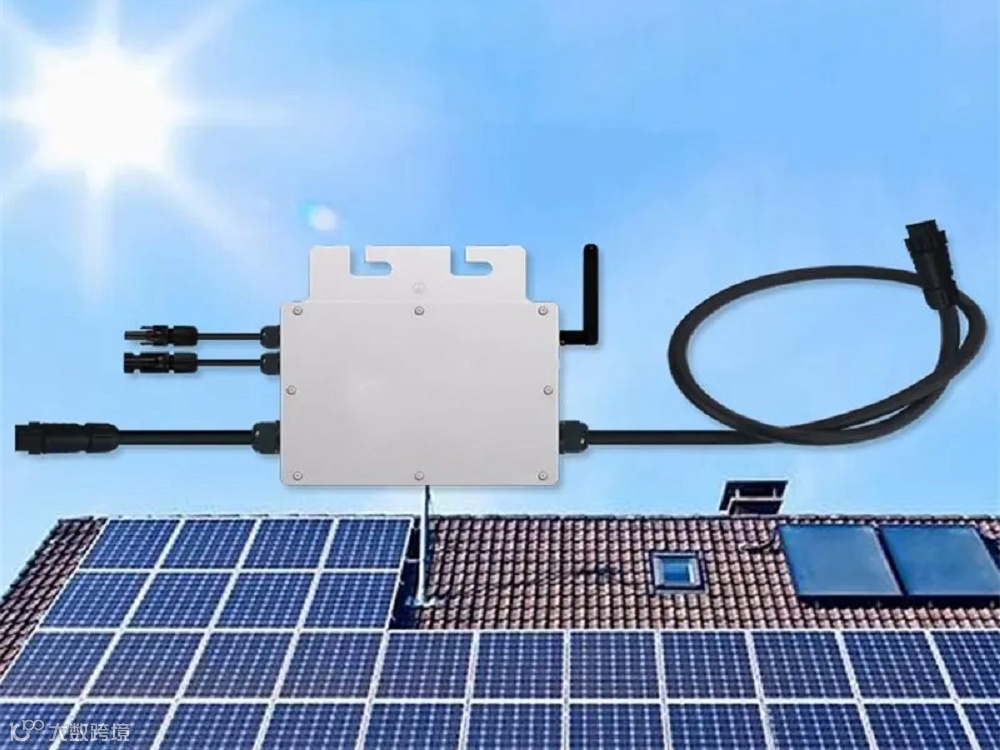

2025年高端微型逆变器技术趋势与MOS管应用详解
探索微型逆变器技术的未来发展方向及MOS管在其中的关键作用。
一、2025年高端微型逆变器技术趋势
1.1 单级拓扑结构成为主流
2025年，单级拓扑架构（如单级DAB双向主动桥、单级反激式）将取代传统两级架构（DC-DC升压+DC-AC逆变），成为高端微型逆变器的主流方案。该结构直接实现直流到交流的转换，减少能量损耗环节。
优势：显著提升系统效率（峰值可达97.5%）、降低BOM成本、提高功率密度、增强可靠性（元件减少，故障点降低）。
挑战：对控制算法要求更高，需依赖高性能MCU（如ARM Cortex-M4F内核）实现精准调控。
1.2 第三代半导体应用深化
氮化镓（GaN）和碳化硅（SiC）将在微型逆变器中实现大规模商业化应用。
氮化镓（GaN）：在双向GaNFast功率芯片推动下，单级架构得以高效实现。一颗GaN芯片可替代多达4颗传统硅基MOSFET，支持MHz级高频开关，大幅降低损耗，提升效率与功率密度。
碳化硅（SiC）：SiC二极管凭借高耐压（1200V）、高温稳定性和低反向恢复损耗，在整流环节表现优异，常与硅基MOSFET或IGBT配合使用。
1.3 AI赋能与智能运维
人工智能（AI）将深度集成于微型逆变器系统，实现智能化运行与维护。
智能MPPT算法：AI可实现超过99.8%的MPPT效率，即便在局部阴影或光照快速变化条件下也能最大化发电量。
智慧能源管理：结合云端平台，AI可学习家庭用电习惯、预测电价，并优化光伏、储能与负载之间的调度策略，提升经济收益。
运维革新：AI图像识别辅助设计，AI客服机器人响应故障查询，显著降低运维成本。
1.4 更广泛的组件兼容性与安全性
为适配大功率光伏组件发展趋势，高端微逆将持续提升兼容性与安全标准。
大电流输入：支持最高18A以上输入电流，匹配182mm、210mm大尺寸硅片组件。
多通道独立MPPT：支持2至4路独立MPPT，允许连接不同功率、朝向或受阴影影响的组件，每块组件独立工作于最佳状态，发电量最高可提升22%。
安全性：组件级快速关断（MLSD）将成为标配，通过Wi-Fi或Sub-GHz无线通信实现紧急断电，满足国际最高安全规范。
1.5 更高功率密度与模块化设计
功率密度提升：借助GaN/SiC高频化、磁集成技术和紧凑封装，微型逆变器体积更小、重量更轻，便于安装。
模块化与可扩展性：面向工商业场景，采用模块化并联设计，单模块功率达520W~2000W，支持灵活扩容以满足更高功率需求。
二、MOS管在微型逆变器中的应用详情
2.1 主要应用模块
MOSFET是微型逆变器核心功率开关器件，直接影响整机效率、成本与可靠性，主要应用于以下模块：
DC/DC变换级：用于升压或稳压，常见于反激式拓扑，MOS管承受高频开关与直流输入电流。
DC/AC逆变级：实现直流转交流，常用全桥拓扑，MOS管承受高频交流输出电流。
功率解耦电路：缓冲二次脉动功率，提升系统稳定性，典型为Buck-Boost电路，MOS管用于充放电控制。
辅助电源与保护电路：为控制芯片供电并提供防反接、软启动等保护功能，多采用反激或Buck拓扑，MOS管工作于小功率开关状态。
2.2 MOS管数量估算
MOS管数量由拓扑结构与功率等级决定：
- 一拖二机型（500–800W）：采用反激DC/DC+全桥逆变，通常需6–8颗MOS管（DC/DC级2–4颗，逆变级4颗）。
- 一拖四机型（1000–2000W）：采用交错反激+全桥逆变，数量增至10–14颗（DC/DC级4–8颗，逆变级4–6颗）。
- 单级拓扑机型：结构简化后仅需4–6颗（如4颗双向GaN芯片构建单级全桥）。
2.3 关键参数要求
不同位置对MOS管参数要求各有侧重：
DC/DC变换级（低压侧）：
耐压（Vds）：80V–200V（如60V输入选100V–150V）；
导通电阻（Rds(on)）：极低（<10mΩ，甚至<2mΩ）；
开关速度：高（低Qg与寄生电容）；
封装：DFN5x6、SON-8、TOLL等低热阻小型封装。

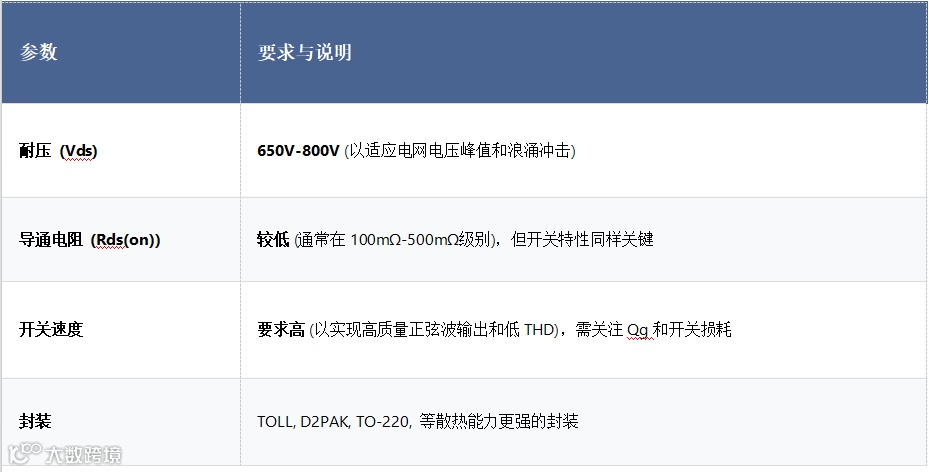

DC/AC逆变级（高压侧）：
耐压（Vds）：650V–800V（适应电网峰值与浪涌）；
导通电阻（Rds(on)）：较低（100mΩ–500mΩ），兼顾开关特性；
开关速度：高（确保正弦波质量与低THD）；
封装：TOLL、D2PAK、TO-220等散热能力强的封装。
2.4 具体MOS管型号应用举例

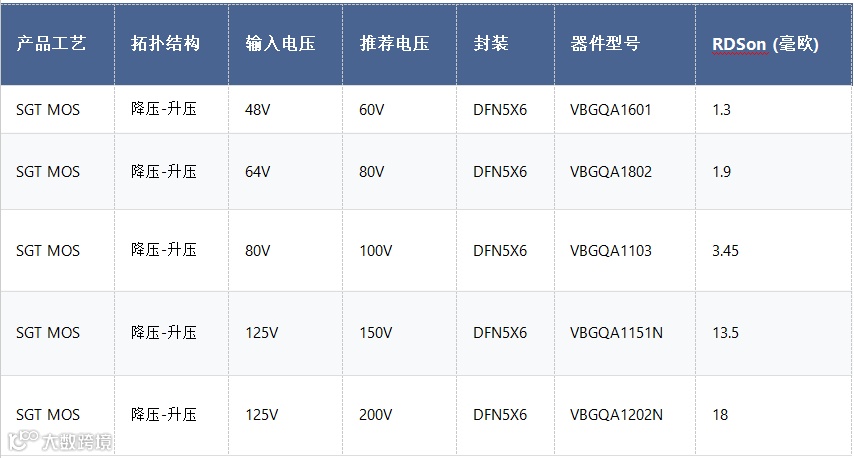

DC/DC变换级（低压侧）选型参考：
- VBGQA1601：SGT MOS，48V输入，60V耐压，DFN5x6封装，Rds(on)=1.3mΩ
- VBGQA1802：SGT MOS，64V输入，80V耐压，DFN5x6封装，Rds(on)=1.9mΩ
- VBGQA1103：SGT MOS，80V输入，100V耐压，DFN5x6封装，Rds(on)=3.45mΩ
- VBGQA1151N：SGT MOS，125V输入，150V耐压，DFN5x6封装，Rds(on)=13.5mΩ
- VBGQA1202N：SGT MOS，125V输入，200V耐压，DFN5x6封装，Rds(on)=18mΩ

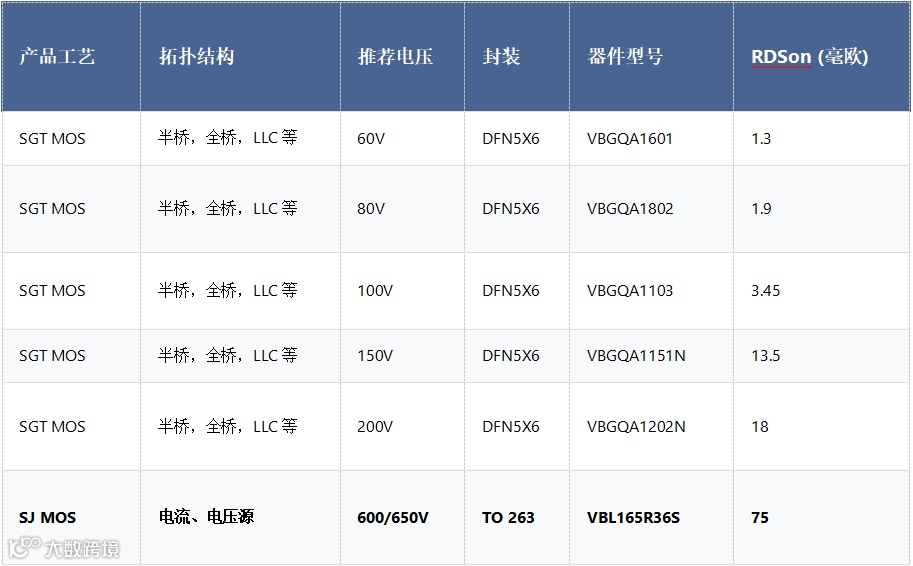

DC/AC逆变级（高压侧）选型参考：
- VBGQA1601 至 VBGQA1202N：适用于60V–200V半桥/全桥拓扑
- VBL165R36S：SJ MOS（超结MOS），600V/650V耐压，TO-263封装，Rds(on)=75mΩ，适用于高压逆变桥臂
注：SJ MOS在高压逆变段广泛应用，典型参数范围包括150V/19mΩ和800V/250mΩ。
三、选型建议与未来展望
MOS管选型需综合考量成本、可靠性（工作结温、雪崩能力）、供应商支持及供应链稳定性。
功率等级：250W–800W中低功率微逆优先采用全MOSFET方案（尤其SGT MOSFET）；800W以上高功率段，逆变桥臂可能引入IGBT（如捷捷微电JMH65R系列）以平衡导通损耗与成本。
拓扑结构：反激拓扑DC/DC级需650V–800V高压MOSFET；全桥/H桥逆变级每臂配置一颗MOSFET或IGBT。
技术趋势：追求极致效率与功率密度时，应优先考虑GaN HEMT（尤其是双向GaN）与SiC MOSFET，二者正逐步替代传统硅基器件。
未来展望：随着GaN、SiC材料成熟与成本下降，以及双芯片封装、模块化集成等技术进步，功率器件性能将持续提升，系统成本有望进一步降低。同时，AI技术不仅优化系统级运维，未来或将深入芯片层级，实现更智能的驱动与保护机制，充分释放微型逆变器潜力。
