ePTFE（膨体聚四氟乙烯）防水透气膜的结构设计与其应用场景密切相关，其层数并非固定，而是根据功能需求通过复合其他材料形成多层结构。今天我们就详细的介绍ePTFE膜的结构及应用：

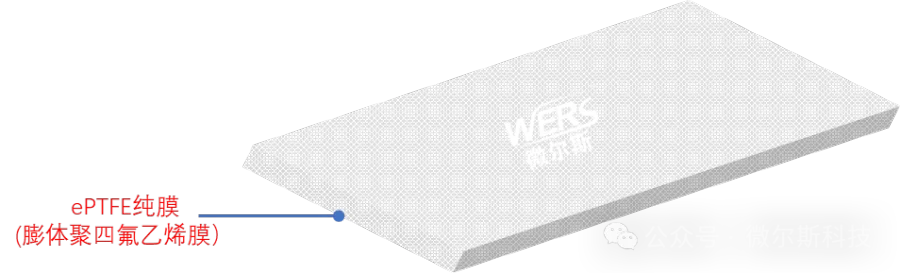

1. 单层结构（又称“ePTFE纯膜”）
ePTFE纯膜：没有经过任何工艺复合的结构，仅包含膨体聚四氟乙烯材料，通过拉伸工艺形成多孔网格。
特点：高孔隙率（70%~95%）、孔径范围（0.1~10μm）、厚度（10~200μm）。
局限性：10um~50um厚度的力学强度低（易撕裂）、没有支撑层容易塌陷，复合其他材料作为支撑时，能增强实用性。
推荐型号：VS801、VS802、ES681、ES682、PD011等
应用实例：消费电子（智能手表、智能手机等）、车灯等。

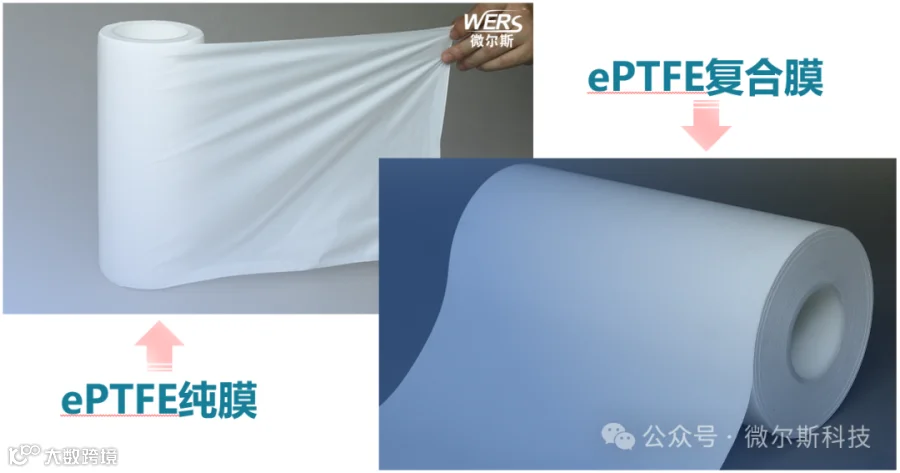

2. 复合多层结构（又称"ePTFE复合膜"）
实际应用中，ePTFE复合膜通常与其他功能材料层结合，形成复合结构以满足不同场景需求。常见的多层复合结构设计方案如下：

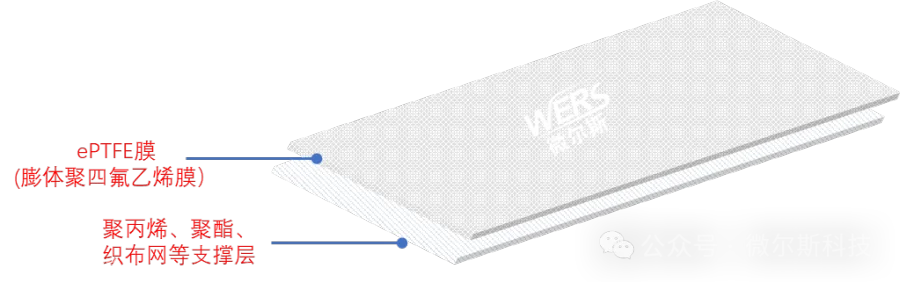

（1）双层结构
ePTFE膜 + 支撑层
支撑层材料：聚酯（PET）无纺布、聚丙烯（PP）网格、金属网等。
功能：提高机械强度，防止膜在压力或振动下变形破损。
推荐型号：ES672、ES673、VT071、VT073等
应用实例：消费电子、工业过滤、锂电池隔膜等。

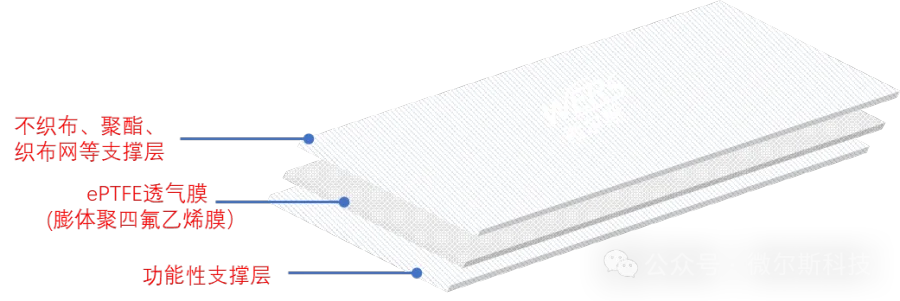

（2）三层结构
外层保护层 + ePTFE膜 + 内层支撑层
外层材料：耐候性涂层或高密度织物。
内层材料：吸湿透气无纺布（医疗敷料）、亲水改性层（液体过滤）。
功能：
外层：抗磨损、防紫外线、防污染；
内层：改善界面亲和性，防止膜孔堵塞。
推荐型号：VE303、VE305、VE380等
应用实例：半导体、医用透气膜等。

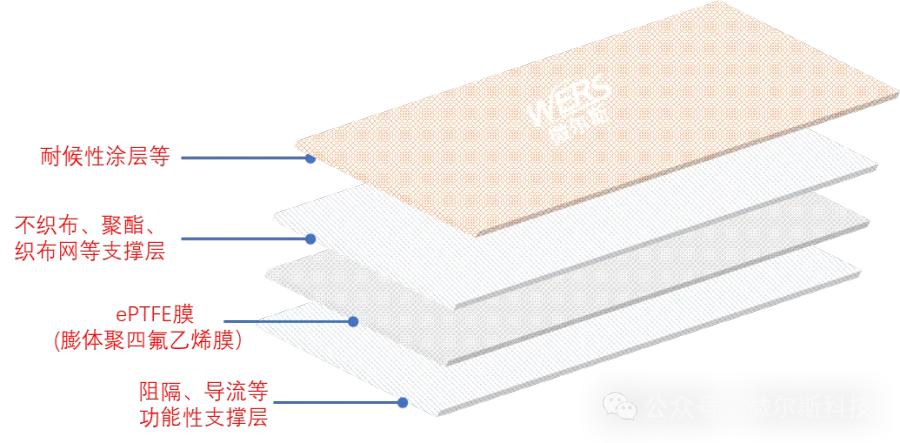

（3）四层及以上结构
多层复合功能性设计
示例：
阻隔层（防化学腐蚀） + ePTFE膜（透气） + 粘接层 + 基材层；
导流层（引导流体分布） + ePTFE膜（过滤） + 增强层 + 密封边缘层。
推荐型号：EF783、EFC781等。
功能：针对复杂工况（如高温烟气过滤、燃料电池质子交换膜）实现多功能集成。
3. 多层结构的核心设计原则
功能分工：
外层：防护、耐候、导流；
中间层（ePTFE膜）：核心功能（透气、过滤、绝缘）；
内层：支撑、密封、界面优化。
材料兼容性：
各层材料的热膨胀系数需匹配，避免温度变化导致分层；
复合工艺（如热压、胶黏剂）需保证层间结合力。
孔径梯度设计：
多层复合时可设计梯度孔径（如外层大孔截留粗颗粒，内层小孔高效过滤），延长使用寿命。
4. 典型应用场景的结构示例
（1）防水透气膜（如医用）
3层结构：外层尼龙织物（耐磨） + ePTFE膜（防水透气） + 内层针织衬里（舒适）；
关键点：通过PU涂层覆盖膜表面微孔，防止液态水渗透，同时允许气态水分子通过。
（2）高温工业除尘滤袋
4层结构：
表面超细纤维层（预过滤粉尘）；
ePTFE膜（主过滤层，孔径0.5~3μm）；
玻纤织物（耐高温支撑层）；
防静电涂层（避免静电吸附粉尘）。
（3）医用透气胶带
2层结构：ePTFE膜（抑菌透气） + 医用压敏胶层（低致敏性粘接）。
四、关于微尔斯科技

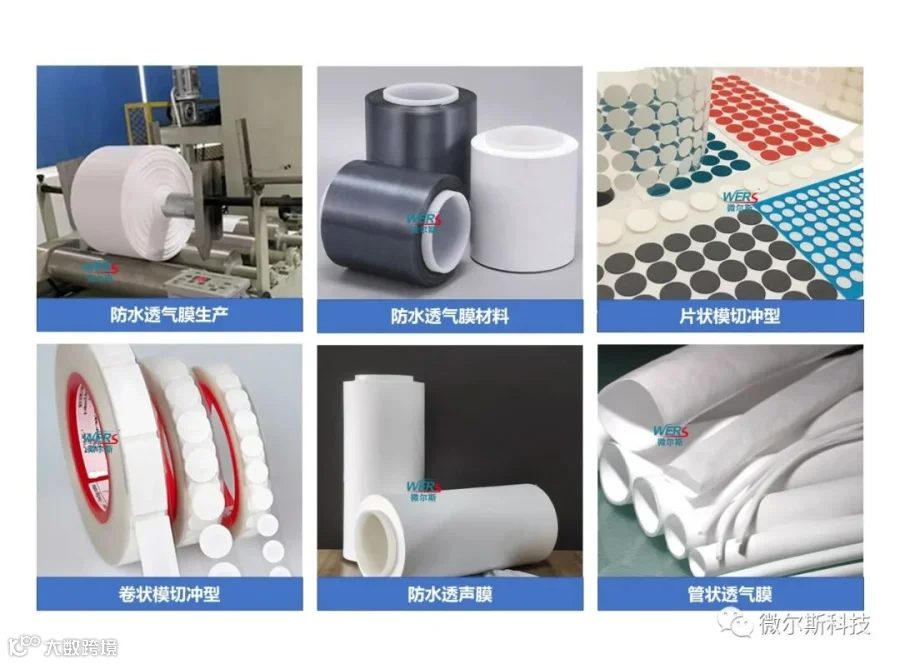

微尔斯新材料事业部（VONM）是微尔斯科技的材料研发部门，专注于高分子微孔多材料的研发与应用，依托掌握的膜改性技术、复合技术及功能性技术（疏水疏油透气、防水透声通音、微孔精密过滤等）。现已开发了eptfe透气管、eptfe防水透气膜、防水透声通音膜等。并且可以根据要求定制产品及解决方案，以满足各领域的不同应用需求。
