1工作原理
酸雾废气由风管引入净化塔，经过填料层，废气与氢氧化钠吸收液进行气液两相充分接触吸收中和反应，酸雾废气经过净化后，再经除雾板脱水除雾后由风机排入大气。吸收液在塔底经水泵增压后在塔顶喷淋而下，最后回流至塔底循环使用。净化后的酸雾废气达到地方排放标准的排放要求，低于国家排放标准。

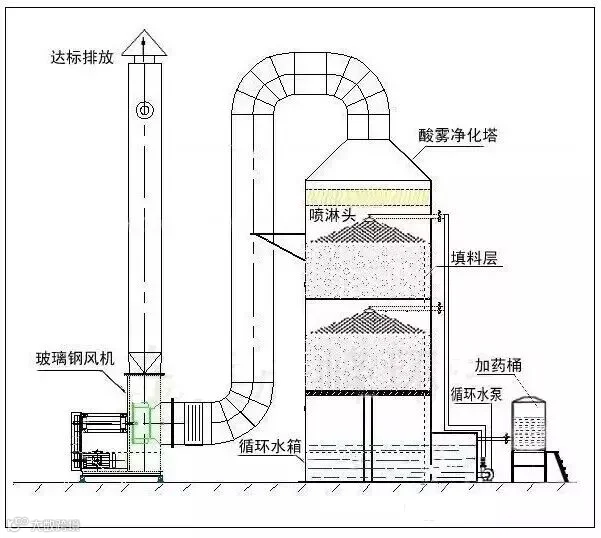

喷淋洗涤塔结构示意图
2特点
1.除尘脱硫效率高，采用碱性洗涤水时，脱硫效率可达85%；
2.设备占地少，安装方便；
3.耗水、耗电指标较低；
4.耐腐蚀、不磨损，使用寿命长；
5.设备运行可靠，维护简单、方便。

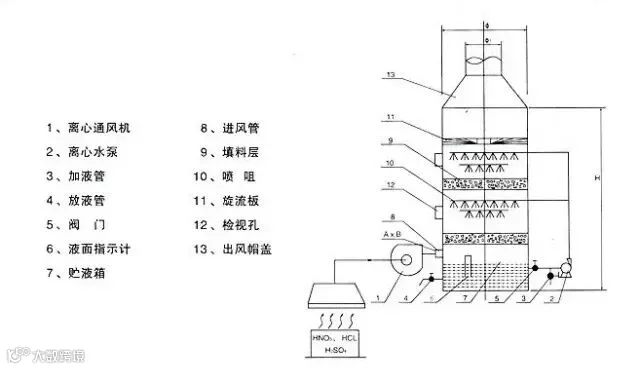

喷淋塔结构
3结构

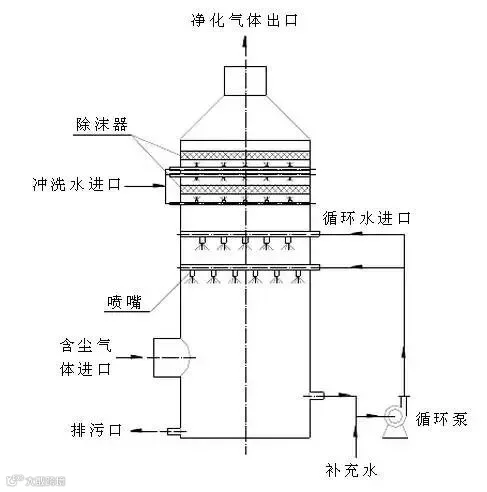

喷淋塔内填料层作为气液两相间接触构件的传质设备。填料塔底部装有填料支承板，填料以乱堆方式放置在支承板上。填料的上方安装填料压板，以防被上升气流吹动。喷淋塔喷淋液从塔顶经液体分布器喷淋到填料上，并沿填料表面流下。气体从塔底送入，经气体分布装置分布后，与液体呈逆流连续通过填料层的空隙，在填料表面上，气液两相密切接触进行传质。 当液体沿填料层向下流动时，有时会出现壁流现象，壁流效应造成气液两相在填料层中分布不均，从而使传质效率下降。因此，喷淋塔内的填料层分为两段，中间设置再分布装置，经重新分布后喷淋到下层填料上。

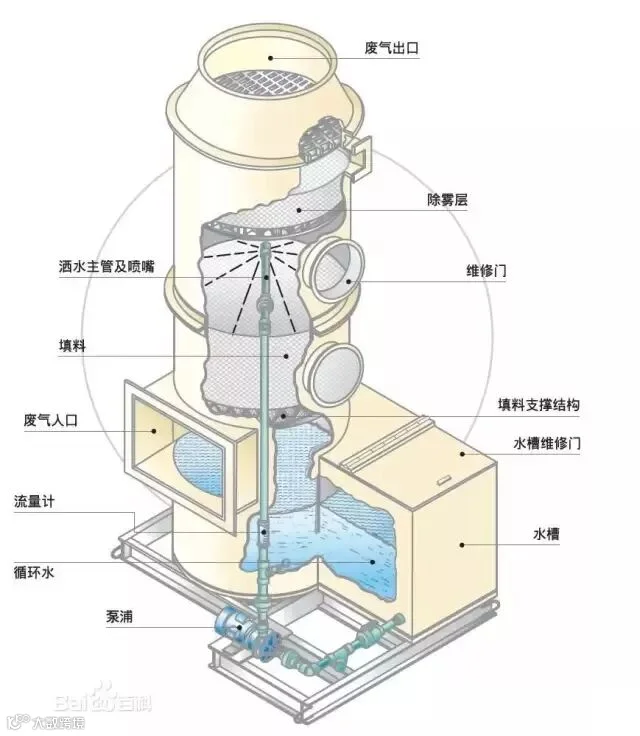

喷淋塔结构2
4适用注意事项
1、循环水量的调节：由喷淋塔供水泵来决定，当运行一台锅炉时开一台即可，当冬季两台或三台同时运行时，将两台水泵全部打开，泥浆泵其流量应根据循环泵的流量来调节，使其相等即可。
2、喷淋塔内加药池内的加药量：当运行一台锅炉时，加入碱2袋，加入熟石灰5袋，如冬季运行两台或三台时，可按相应倍数增加药量。
3喷淋塔沉淀池要经常清理，夏天一周清理一次，冬季三天清理一次。
4、灰水分离器排污时，每班排放一次，要分别打开排污阀门，直到有清水排出为止。
5、以上各转动部件要经常检查、注油，发现故障要及时排除，以保证喷淋塔脱硫效果。
6、在上、下楼梯加药时要注意安全，要有自主保安，相互保安意识。
7、工作完毕要及时清理好卫生，做到人走场地清。

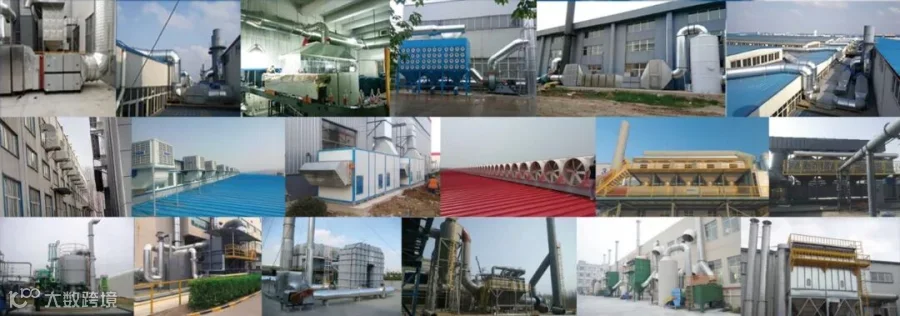

德州广源环保科技有限公司致力于工业生产环境改善和环保达标整体解决方案专业供应商建设，是一家致力于装备制造业工业厂房通风降温以及废气排放治理，集研发、设计、销售、生产、施工、运营维护于一体的现代化科技企业。我公司生产的蓄热式热氧化炉（RTO）、蓄热式催化氧化燃烧炉（RCO）、低温等离子空气净化器、光氧催化空气净化器、过滤式气水分离器、蒸发式冷气机、工业大风扇等产品获得多项国家专利。
