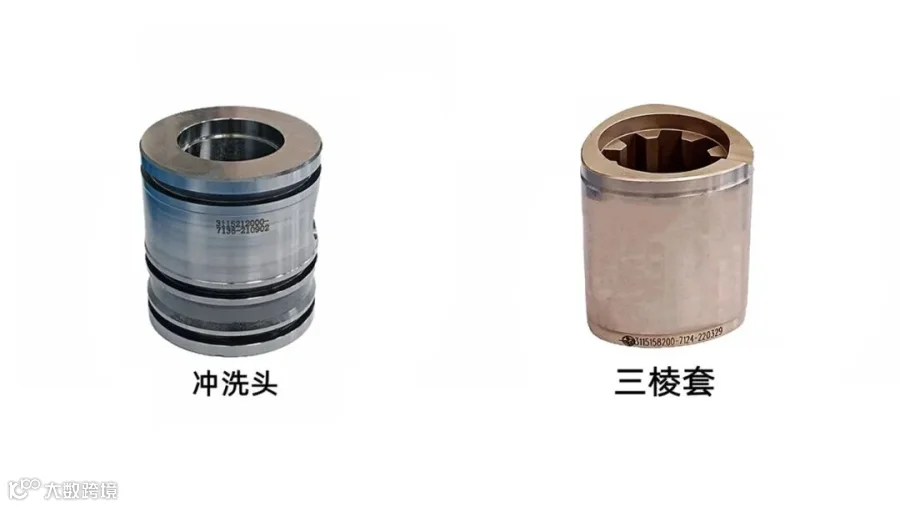

液压凿岩机是一种岩石孔钻凿设备，具有冲击、回转、推进、冲洗等多种功能，用于炮孔或锚杆孔的成孔施工。液压凿岩机结构比较复杂，因此必须严格按照安装步骤进行操作。本文针对液压凿岩机冲洗头和三棱套的更换安装进行解析。
拆卸
注意事项

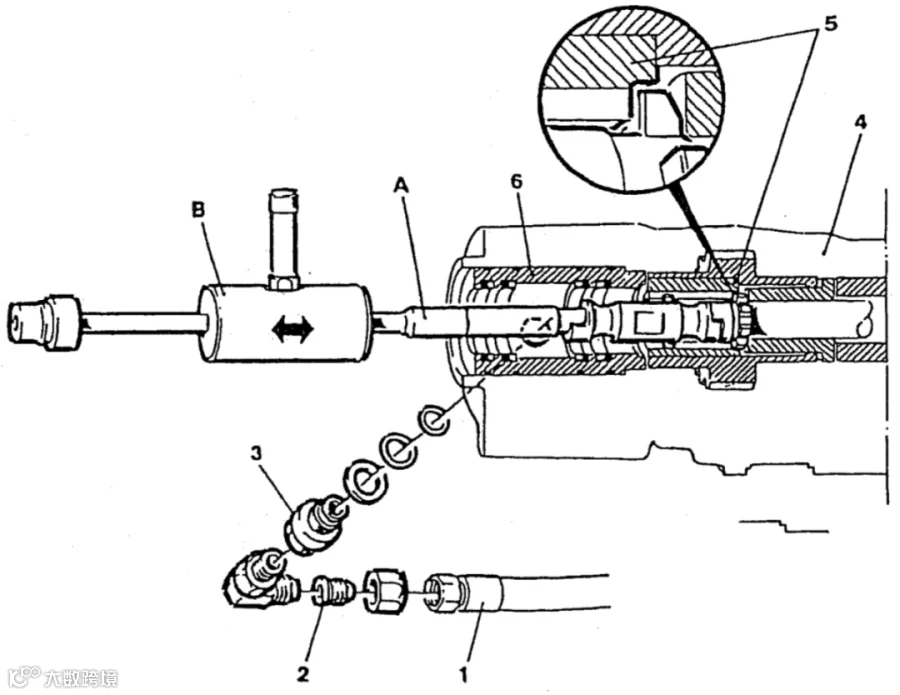

1、拆卸冲洗头和三棱套时小心操作，以避免手指受伤；
2、从管接头(2)上拆卸冲洗软管(1)；
3、取下管接头(3)及O型密封圈；
4、将拆卸工具(A)压入齿轮室内(4)直到不能压入为止，即拆卸工具的花键齿部分已经通过三棱套(5)的内花键；
5、将拆卸工具顺时针旋转适当力度，用冲击锤(B)敲出三棱套(5)及冲洗头(6)。
安装

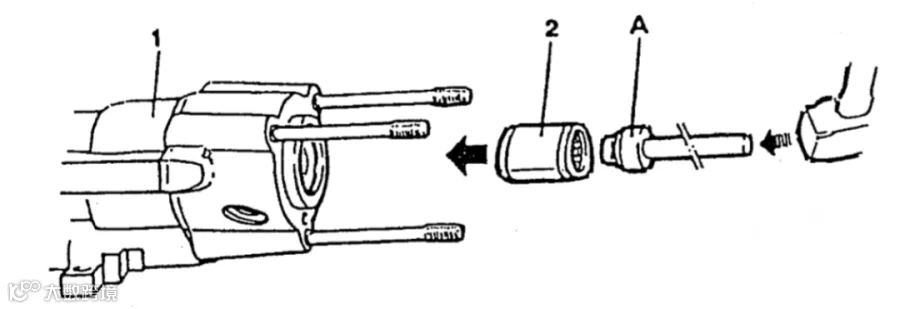

1、用冲子(A)及铜锤子将三棱套(2)敲进齿轮室(1)内的回动齿轮；

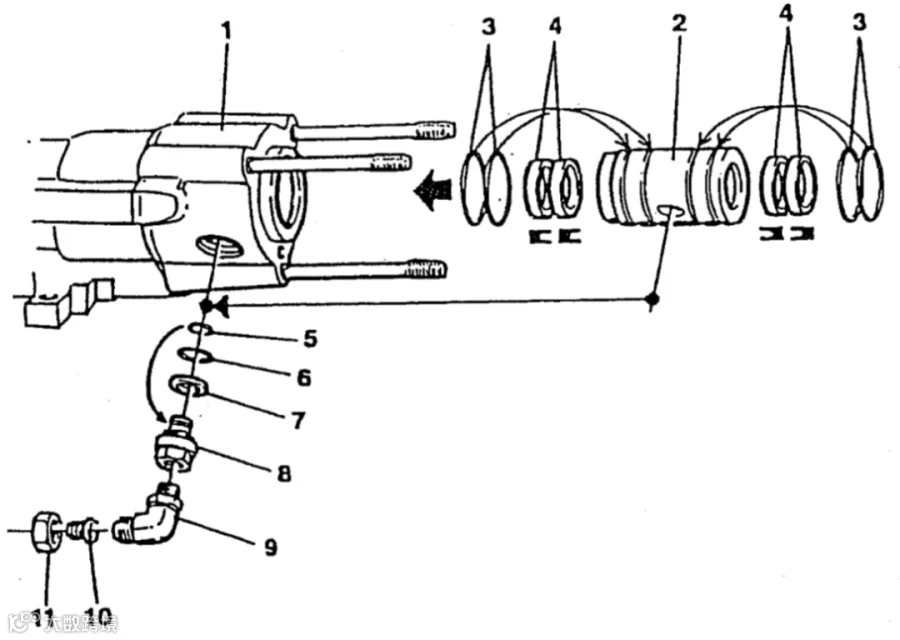

2、将O型密封圈(3)及密封圈(4)安装到冲洗头(2)上，密封圈(4)的开口必须如下图所示的相反方向旋转； 3、将冲洗头(2)放在盖(1)内并用铜锤子敲进去； 4、仔细检查冲水在盖上的进口与冲洗头的孔口是在一条直线上； 5、将O型密封圈(5和6)及后密封圈(7)安装回管接头(8)； 6、安装管接头(8、9和10)以及螺母(11)； 7、拧紧管接头(8)直至扭矩为300Nm以及管接头(9)拧到扭矩为180Nm。
|
