液压凿岩机是一种岩石孔钻凿设备，具有冲击、回转、推进、冲洗等多种功能，用于炮孔或锚杆孔的成孔施工。以1838型凿岩机为例，对凿岩机机头外壳的损伤原因进行分析。为液压凿岩机操作使用、维护保养提供理论支持。
01
前端结构组成及功用
1.1结构组成

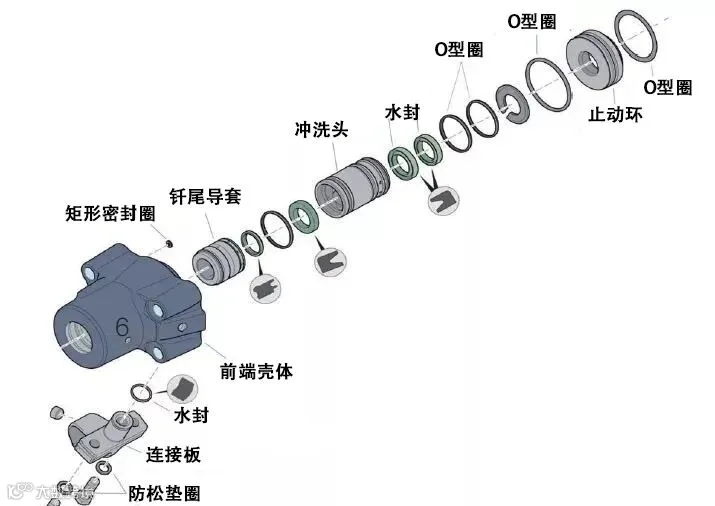

1838型凿岩机前端主要由前端壳体、钎尾导套、冲洗头、水封、止动环等部件组成，如下图所示。
凿岩机前端组成
1.2功能
前端壳体主要用于安装钎尾导套、冲洗头、止动环等部件。钎尾导套安装在凿岩机前端，主要用来固定钎尾导向。冲洗头安装在凿岩机前端内部，其作用是使水封保持正常位置并支撑止动环。止动环安装在冲洗头后方，其作用是使钎尾在固定范围内前后移动。水封安装在冲洗头和进水管口部，主要用于为钻孔时提供冲洗水。
02
前端壳体损坏分析
凿岩机前端壳体结构下图所示。凿岩机前端壳体内部装有钎尾导套和冲洗头，并承受着由钎尾传递到这些部件的所有载荷。凿岩机冲击工作时，若在低推进、无推进或者反向冲击的工况下时间较长，从冲击活塞传递过来的冲击力，便通过止动环和冲洗头传递作用到前端壳体上。此时冲击力会达到最大峰值，前端壳体会承受最大负载。当冲击力达到其允许的极限值时，前端壳体便会产生开裂。为此，凿岩机作业时要尽可能减少空打，杜绝无负载下凿岩机进行高冲击。

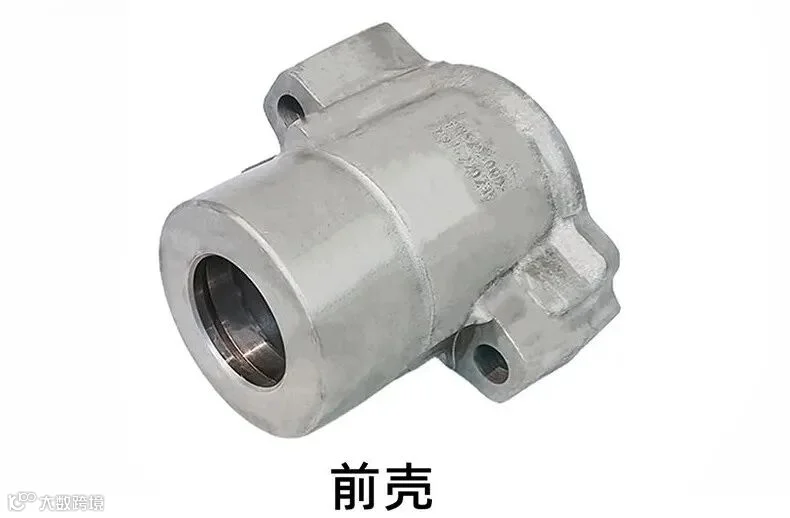

前端壳体
除了操作不当原因外，前端壳体内部腐蚀也会引起前端壳体开裂。前端壳体内部若产生腐蚀现象，会造成凿岩机在作业时腐蚀部位产生应力集中，导致前端壳体产生裂纹。长期使用有腐蚀性的冲洗水，是造成前端壳体内部腐蚀的一个重要原因。
