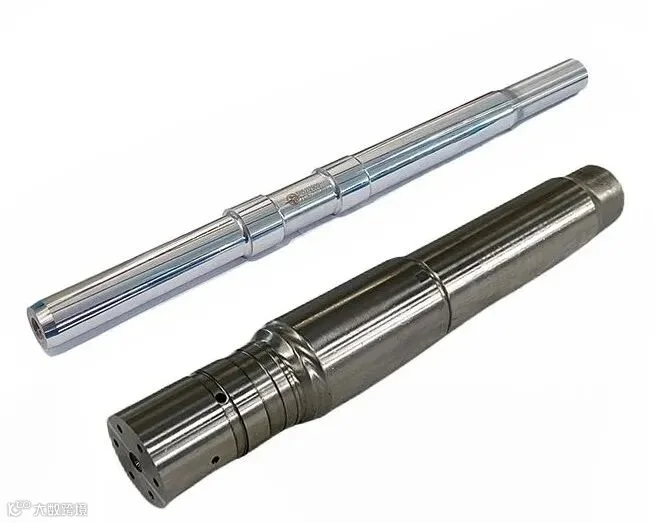

冲击活塞是液压凿岩机的核心部件之一，它在液压能的驱动下进行高速往复运动，通过撞击钎尾将能量传递给钎杆，从而实现对岩石的冲击破碎。本文针对液压凿岩机冲击活塞密封区域损坏、活塞冲击面损坏的原因进行分析。

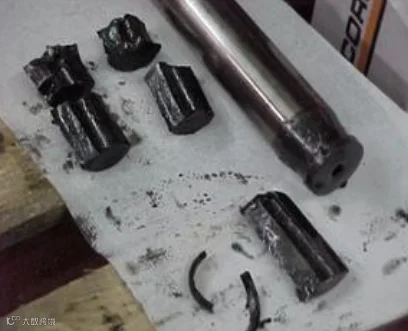

一、活塞密封区域损坏
损坏分析：
活塞密封面破损通常原因是活塞密封区域与缸体之间咬死。由于这部分的钢制部件之间发生咬死可能导致活塞被卡住，从而使活塞完全断裂之前冲击停止。
咬死的原因可能有：液压油中的脏物，或者从凿岩机外部进入到活塞密封面和缸体之间的颗粒。也有可能是由于边螺栓错误拧紧导致对中性不好，或活塞导向套已经磨损。
二、活塞冲击面损坏
损坏分析：
这种类型的破损通常由以下原因中的一种引起:
1.盐腐蚀: 如果机器处于盐水性环境里一段时间, 即使机器没有运行, 金属也会受到盐性侵蚀。疲劳强度将会较正常的情况下降低三分之二。活塞正常冲击几个小时后就会损坏。活塞材料尽量避免承受盐水侵蚀。延长活塞寿命的唯一方法就是保持水不进入凿岩机，即便是活塞存储时也是一样。
2.腐蚀损坏: 如果在凿岩机运行时有液体存在于活塞表面和钎尾之间，活塞冲击面将会行成腐蚀凹槽。凹槽会引发疲劳裂纹最终导致活塞断裂。如果活塞损坏不是很严重我们可以对活塞进行重新研磨并维护保养。关于如何研磨活塞冲击面在大修手册中有说明。
以下错误可能导致水或油泄漏到活塞区域:
冲洗密封或者连接板密封磨损或损坏
冲洗头损坏
冲洗头O型圈损坏
前端O型圈槽腐蚀
空气冲洗的阀侵蚀或故障以至于冲洗水进入到润滑系统
储气罐的排水阀故障
润滑空气压力不够
活塞密封和缓冲活塞密封磨损或损坏

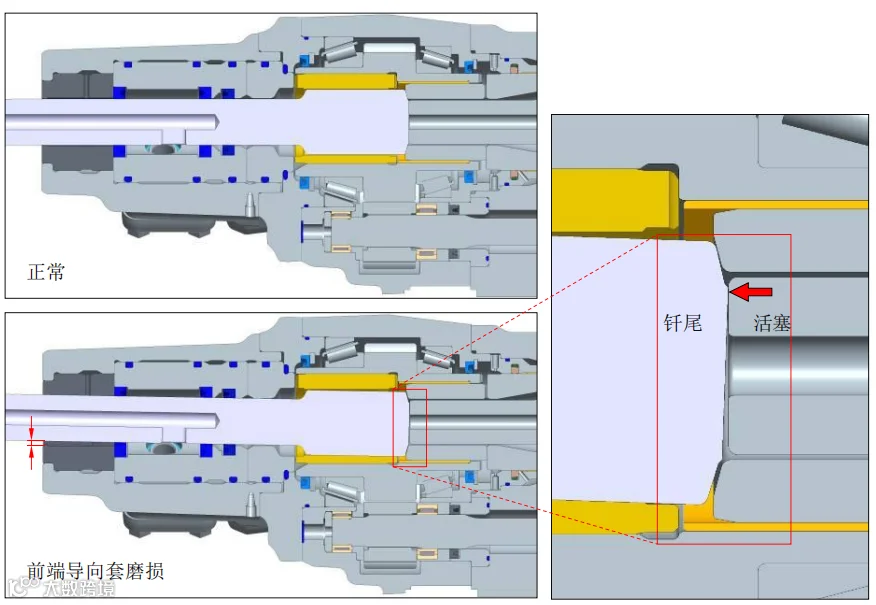

前导向套磨损导致钎尾晃动，从而致使甚至新的密封圈过早的泄漏
