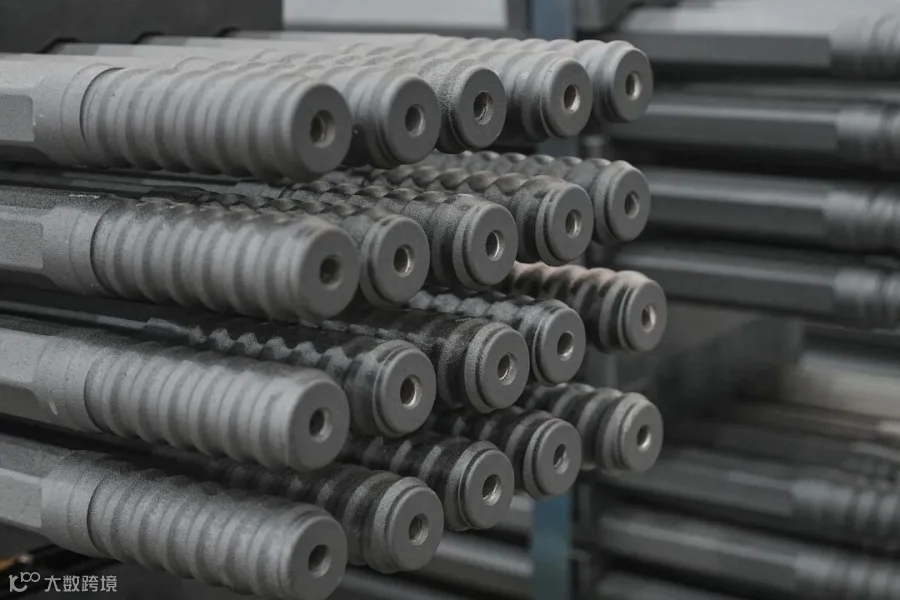

液压凿岩机钎杆起着传递冲击能量与回转扭矩、为钎头导向以及作为排粉通道的作用，以此保障凿岩作业高效的进行。本文针对液压凿岩机钎杆损坏的原因进行分析。
故障描述
|
故障原因
|
推荐处理方法
|
位置1 钻杆连接处退刀槽部位断裂
|
长期受到反复的冲击力，导致材料疲劳，最终在退刀槽等应力集中部位发生断裂。 | 更换磨损部件 |
位置2 杆体中间部位断裂 |
原材料的缺陷（组织中存在缩孔、夹杂、尖角）而造成该部位出现了应力集中，产生微裂纹，裂纹进一步延伸扩展导致杆体断裂
|
更换磨损部件 |
位置3 在螺纹连接部位螺纹尾端断裂，典型的突变故障 |
孔偏移
|
使用导正孔装置或系统修正偏移 |
螺纹或连接套磨损
|
更换磨损部件，不使用磨损的连接套装在新钻杆上
|
|
过量给进造成弯曲
|
监测给进力并根据岩层状况调整
|
|
偏离导致弯曲
|
开孔后，使用校正工具检测孔的方向，一旦孔偏离，更换给进导轨板
|
|
提钻杆时回转过快
|
调整压力
|
|
使用钝的钎头导致反向力增加使回转负荷过大
|
当磨损平面达到1/3修磨钎头，当渗碳高度不足，则弃用该钻头
|
|
工况复杂，遇到空穴、夹层或断层
|
调整压力，适应岩层状况
|
|
当钻杆卡住时继续使用冲击
|
使用带防卡功能的钻机，降低给进和冲击压力
|
|
位置4 表面应力或剪切力太高，在1/3螺纹处断裂 |
螺纹磨损或表面磨坏
|
更换磨损部件
|
使用维护不当造成螺纹表面缺口或凹痕
|
钻杆提上来存放在储钎器里，不随意摆放
|
|
位置5 钻杆螺纹端部破碎 |
连接部位（连接套）自由度太大，由于连接套螺纹或桥磨损导致钻杆连接不当
|
更换磨损部件
|
直接冲击钻杆尾端
|
使用拆卸板松开连接
|
|
位置3-5 钻杆螺纹表面出现烧（点）蚀坑
|
未使用的冲击能反馈到钻机（空打）
|
调整钻机压力，适应岩层状况
|
钎头太钝
|
当钎头磨损平面达到1/3时修磨钎头，当合金层高度不够，则弃用该钎头
|
|
位置6 连接部位截面断裂
|
孔偏离或给进偏离孔的方向
|
使用直孔导引装置
|
给进压力低
|
监测给进压力并调整适应工况
|
|
钎头太钝，回转负载太重
|
当磨损平面达到1/3修磨钎头，当渗碳高度不足，则弃用该钻头
|
|
钻杆表面缺口或凹痕（应力集中）
|
避免冲击到连接部分，使用拆卸板松开连接
|
|
位置7 连接套或快接口端部碎块/裂开或张开
|
内外螺纹不匹配没有落座
|
使用同一供应商的标准产品，确保合适的螺纹公差，不混合使用和匹配
|
新旧螺纹配合使用
|
使用新的内外螺纹连接配合部件
|
|
给进（推进）不当
|
维护保养设备
|
|
连接套出现过热
|
连接套最高使用温度是182摄氏度
|
|
内外螺纹连接部位刚接触端面时开始冲击或回转
|
在外螺纹末端未进入内螺纹接口（连接套）前，不要开始冲击或回转
|
