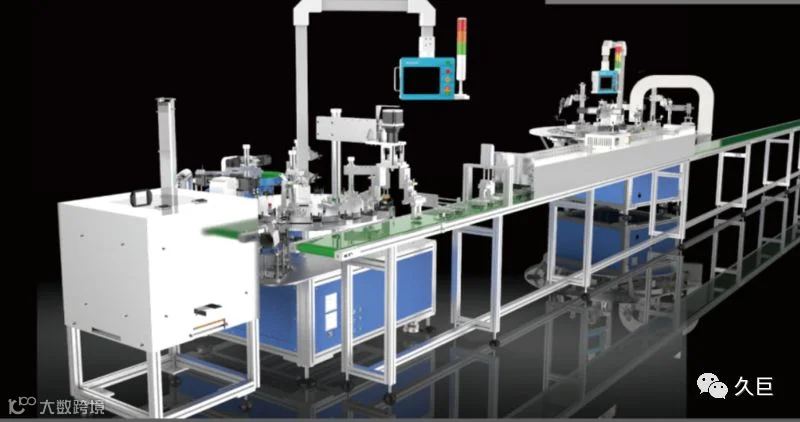

全自动内磁喇叭整体装配线
概述：(可按客户要求，开发各种扬声器自动化设备）
采用模块化结构设计，主要对针对多媒体，音响，电视机喇叭开发设计（兼容100mm以下内磁喇叭，200mm*50mm以内方形内磁
喇叭），整机分为三个部分：内磁磁路全自动装配机（FM-01)，自动充磁及副磁自动装配干燥线(FC-01)，喇叭软体自动装配线（FD-1)。各模
块分为单独运行与整体运行两种模式，具有通用机型范围广（基本涵盖全部内磁圆形喇叭），换线治具少，调试方便，故障率低等.
产品应用：
汽车音响，舞台音响，电脑音响，运动蓝牙音响等
行业应用：
喇叭制造企业
技术规格：
| 品名 |
圆形（方形）内磁喇叭全自动装配生产线 |
||
| 模块名称 |
自动内磁磁路自动装配机 |
自动充磁及副磁自动装配干燥线(带自动副磁送料系统） |
圆形喇叭全自动软体装配机 |
| 型号 |
FM-01 |
FC-10 |
FD-1 |
| 输出产能 |
1200-1500PCS |
||
| 完成工述 |
自动磁规上料循环+自动华司上料+自动华司点胶+自动磁铁上料+自动磁铁点胶+人工支架（铆端子）+自动取出。 |
磁路自动充磁机+自动检测+自动出料。 | 自动检测磁路+自动吹吸尘+自动弹波胶+人工弹波，音圈+自动中心胶+自动支架胶+人工纸盆+自动中心胶+自动压鼓纸+人工分线取出+人工排板。 |
| 所需人员 |
2人 |
无 |
6人 |
| 关键部件 |
采用圆盘式结构设计，PLC控制系统，触摸操作设置。全部采用进口部件。 |
采用直线式排列结构，步进控制系统，数字恒温烤箱。 |
采用圆盘式结构设计，PLC控制系统，触摸操作设置，伺服三轴机械臂。全部采用进口部件。 |
| 适用范围 |
圆形内磁喇叭以及40mm*200mm以下方形喇叭 |
||
| 点胶方式 |
三轴机械臂 |
单臂校正机械手 |
三轴机械臂+精密圆形点胶机 |
| 换线时间 |
30分钟 |
10分钟 |
30分钟 |
| 换线治个 |
160PCS(磁规） |
1PCS(样正治具） |
20PCS(定位治具） |
| 外形尺寸 | 4200mm*2500mm*1200mm |
500mm*10000mm*900mm |
2500mm*2500mm*1200mm |
| 重量 |
450kg |
300kg |
520kg |
全自动方形外磁喇叭整体装配线
概述：(可按客户要求，开发各种扬声器自动化设备）
采用模块化结构设计，主要对针对电视机TV方形外磁磁路开发设计，整机分为三个部分：方形外磁磁路自动装配机（FM-01)，磁路
自动干燥线(FC-01)，方形喇叭软体装配机（FD-1)。各模块分为单独运行与整体运行两种模式，具有通用机型范围广（基本涵盖全部方形外磁喇
叭），换线治具少，调试方便，故障率低等.
产品应用：
TV电视喇叭，笔记本喇叭，方形汽车喇叭等
行业应用：
喇叭制造企业
技术规格：
| 品名 |
TV方形外磁喇叭全自动装配线 |
||
| 模块名称 |
方形外磁磁路自动装配机 |
磁路自动干燥线（带校正模式） |
方形外磁全自动软体装配机 |
| 型号 |
FM-01 |
FC-10 |
FD-1 |
| 输出产能 |
1200-1500PCS |
||
| 完成工述 |
自动T铁上料+自动T铁点胶+自动磁铁上料+自动磁铁点胶+自动磁规上料+人工支架+自动取出。 |
磁路自动校正+自动恒温干燥+自动拔规。 | 人工检测磁路+自动吹吸尘+自动弹波胶+人工弹波，音圈+自动中心胶+自动支架胶+人工纸盆+自动中心胶+自动压鼓纸+人工分线取出+人工排板。 |
| 所需人员 |
1人 |
无 |
6人 |
| 关键部件 |
采用圆盘式结构设计，PLC控制系统，触摸操作设置。全部采用进口部件。 |
采用直线式排列结构，步进控制系统，数字恒温烤箱。 |
采用圆盘式结构设计，PLC控制系统，触摸操作设置，伺服三轴机械臂。全部采用进口部件。 |
| 适用范围 |
40mm*200mm以下方形喇叭（方形T铁，方形磁铁，方形支架） |
||
| 点胶方式 |
三轴机械臂 |
单臂校正机械手 |
三轴机械臂+精密圆形点胶机 |
| 换线时间 |
30分钟 |
10分钟 |
30分钟 |
| 换线治个 |
160PCS(磁规） |
1PCS(样正治具） |
20PCS(定位治具） |
| 外形尺寸 | 2200mm*2500mm*1200mm |
500mm*10000mm*900mm |
2500mm*2500mm*1200mm |
| 重量 |
450kg |
300kg |
520kg |
全自动圆形外磁喇叭整体装配线
概述：(可按客户要求，开发各种扬声器自动化设备）
采用模块化结构设计，主要对针对多媒体，音响，汽车喇叭开发设计（兼容3-6.5寸），整机分为三个部分：外磁磁路全自动装配机
（FM-01)，自动充磁及干燥线(FC-01)，喇叭软体自动装配线（FD-1)。各模块分为单独运行与整体运行两种模式，具有通用机型范围广（基本
涵盖全部3.-6.5寸外磁圆形喇叭），换线治具少，调试方便，故障率低等.
产品应用：
汽车音响，舞台音响，电脑音响，运动蓝牙音响等
行业应用：
喇叭制造企业
技术规格：
| 品名 |
圆形外磁喇叭全自动装配生产线（3-6.5寸） |
||
| 模块名称 |
自动外磁磁路自动装配机 |
自动充磁及干燥接驳线(带自动上料机械手） |
圆形喇叭全自动软体装配机 |
| 型号 |
FM-01 |
FC-10 |
FD-1 |
| 输出产能 |
1200-1500PCS |
||
| 完成工述 |
自动T铁上料+自动T铁点胶+自动磁铁上料+自动磁铁点胶+自动磁规上料+人工支架（铆端子）+自动取出。 |
磁路自动充磁机+自动检测+自动出料。 | 自动检测磁路+自动吹吸尘+自动弹波胶+人工弹波，音圈+自动中心胶+自动支架胶+人工纸盆+自动中心胶+自动压鼓纸+人工分线取出+人工排板。 |
| 所需人员 |
2人 |
无 |
6人 |
| 关键部件 |
采用圆盘式结构设计，PLC控制系统，触摸操作设置。全部采用进口部件。 |
采用直线式排列结构，步进控制系统，数字恒温烤箱。 |
采用圆盘式结构设计，PLC控制系统，触摸操作设置，伺服三轴机械臂。全部采用进口部件。 |
| 适用范围 |
40mm*200mm以下方形喇叭（方形T铁，方形磁铁，方形支架） |
||
| 点胶方式 |
三轴机械臂 |
单臂校正机械手 |
三轴机械臂+精密圆形点胶机 |
| 换线时间 |
30分钟 |
10分钟 |
30分钟 |
| 换线治个 |
160PCS(磁规） |
1PCS(样正治具） |
20PCS(定位治具） |
| 外形尺寸 | 4200mm*2500mm*1200mm |
500mm*10000mm*900mm |
2500mm*2500mm*1200mm |
| 重量 |
450kg |
300kg |
520kg |

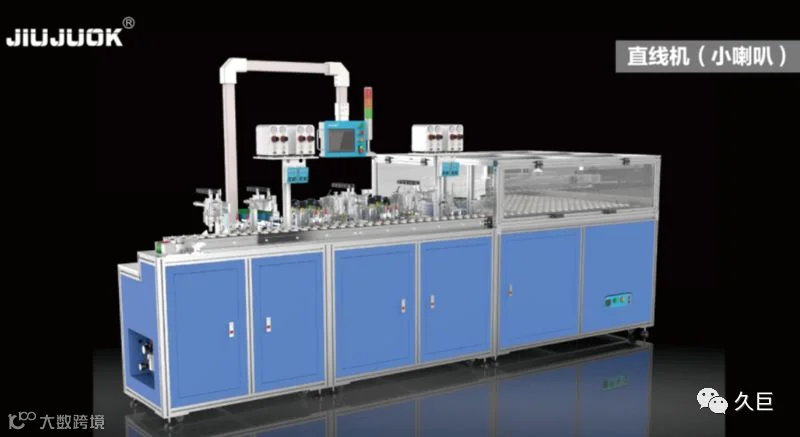

全自动微型喇叭磁路装配机
概述：(可按客户要求，开发各种扬声器自动化设备）
采用模块化结构设计，主要针对耳机，受话器，玩具喇叭，手机喇叭磁路开发设计（兼容10-50mm以下）。设计产能2500-3000PCS
/小时，无需人员操作。全自动整机运行。机台采用直线式结构设计，一出二的物料加工方式，所有电子及气动配件均采用进口品牌，底模加治具
的传送及定位方式，具有通用机型范围广（基本涵盖全部内磁圆形喇叭），换线治具少，调试方便，故障率低等.
产品应用：
手机喇叭，耳机，听筒，受话器，玩具喇叭等
行业应用：
喇叭制造企业
技术规格：
| 品名 |
全自动微型喇叭磁路装配自动化（50mm以下内磁） 直线式结构 |
|
| 模块名称 |
三件套 直线式全自动磁路装配机 |
四件套 直线式全自动磁路装配机 |
| 型号 |
FM-01 |
FC-10 |
| 特殊说明 |
广泛应用于中高端钕铁硼粘合， |
广泛应用于中低端铁氧体喇叭粘合 |
| 输出产能 |
2500-3000PCS |
|
| 完成工述 |
自动华司上料+自动华司点胶+自动磁铁上料+自动磁铁点胶+自动支架上料+自动压合+自动取料。 |
自动华司上料+自动华司点胶+自动磁铁上料+自动磁铁点胶+自动垫片上料+自动垫片点胶+自动支架上料+自动压合+自动取料。 |
| 所需人员 |
2人 |
无 |
| 关键部件 |
采用直线式结构设计，PLC控制系统，触摸操作设置。全部采用进口部件。 |
|
| 适用范围 |
10mm-50mm以内圆形喇叭。 |
|
| 点胶方式 |
底部转动，圆形转轴。 |
|
| 换线时间 |
30分钟 |
|
| 换线治具 |
160PCS(磁规） |
|
| 外形尺寸 | 4500mm*2500mm*1200mm |
|
| 重量 |
450kg |
|
自动华司铆合装配自动线
