集装箱场地桥吊是大型专业化集装箱堆场的专用机械，大车的车轮结构让其十分灵活，应用广泛。但由于其本身体积庞大，在行驶中司机有时不能全面看到行进中的路况，不可避免的干扰了设备移动，存在安全隐患。公司“对症下药”研发的集装箱场地轮胎桥吊监控系统彻底解决了这些问题，让司机驾驶更安全、更高效！
● 专业工业级高清显示屏、强力安装支架、抗震性强；
● 零操作，系统与PLC进行联动，车位在移动时，系统自动切换监控画面；
● 全封闭式相机房，密封性能好，防水防潮性能突出；
● 多支点防震与高强度的室外摄像装置；
● 自动视窗清洁系统，长效干刷式雨刷，可以有效使用上万次；
● 集成电路CPU处理器，视频调整、抗干扰、特性强、信号稳定。

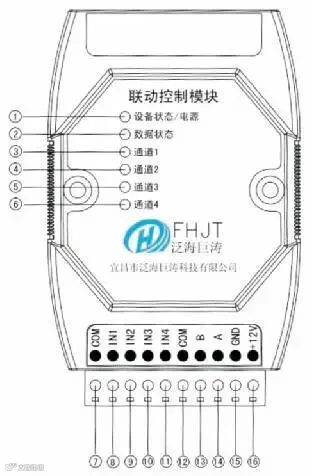

一.设备接口说明：
①设备状态/电源指示灯 ②数据状态指示灯③通道1指示灯 ④通道2指示灯 ⑤通道3指示灯⑥通道4指示灯⑦ 定制通道 ⑧通道1(IN1)⑨通道2 (IN2)⑩通道3(IN3)⑪通道4(IN4)⑫COM口⑬R485数据口B⑭R485数据口A⑮DC- 12V ⑯DC +12V
二.设备使用说明
1.联动模块需与起重设备的PLC对接，需要PLC设备的中间继电器的开关量信号。最多支持5个动作
指令。
2.司机的操作手柄有上/下!左/右/零位，五个开关量信号每个信号均可按所需接入联动模块的任一路
通道，但一个信号只能接入一路通道。
3.联动模块与PLC设备连接设置好后，通过本司的监控系统，手柄的每个方位动作，均可按照客户所
需指定的监控画面自动切换，避免以往司机作业时需看指定的监控画面时还需另外操作其他设备，
降低作业风险。
