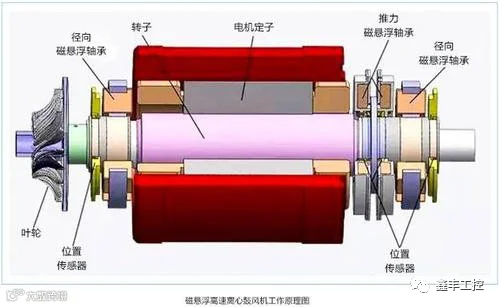

磁悬浮离心式鼓风机是将磁悬浮轴承技术和高速永磁同步电机技术融入传统风机之中所形成的一种高效的节能环保的新型风机，具有机构简单、高效智能、一体化、操作维护简单、运行费用低的显著优点，可广泛应用于污水处理（市政、工业及其他）、物料输送、食品医药、纺织印染、皮革造纸、脱硫脱硝等项目中，节能效果显著。

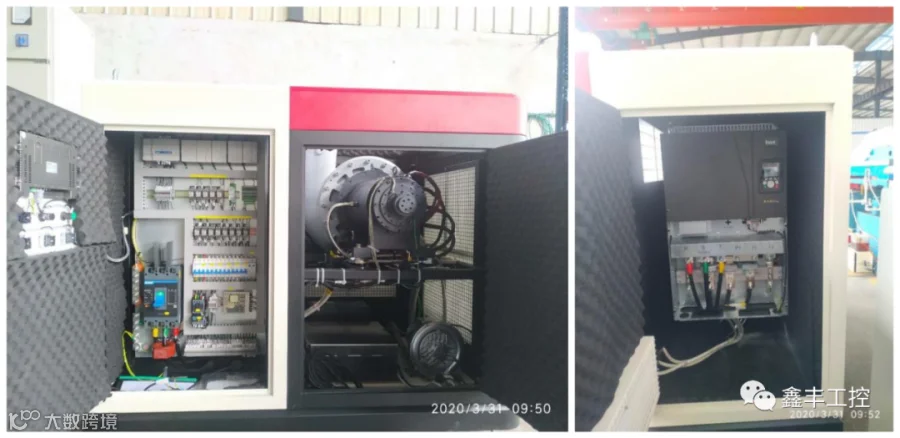

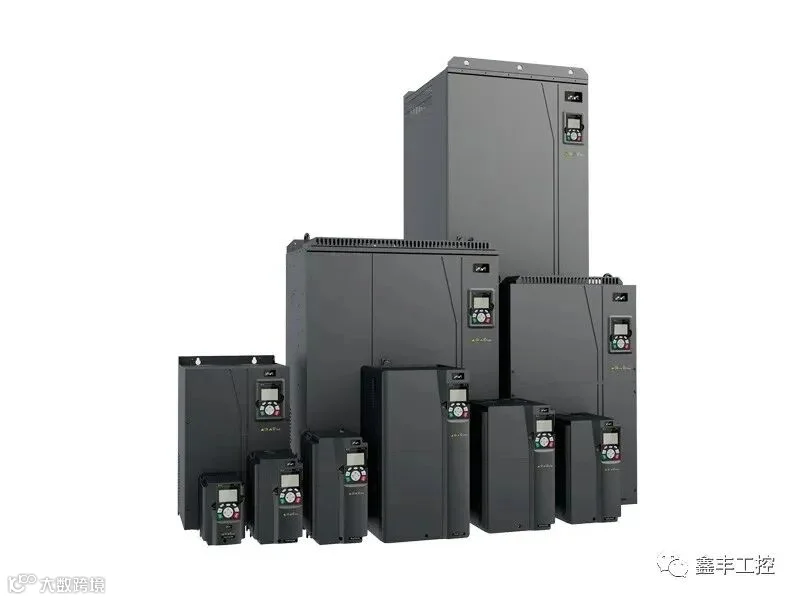

磁悬浮离心式鼓风机在磁悬浮轴承和高速永磁同步电机的双重作用下可以达到节能30%以上的效果，具有很好的使用和推广价值。本文以湘潭某电机厂的实际使用为例，详细介绍了以英威腾 GD350 系列变频器为核心的系统解决方案在磁悬浮离心式鼓风机上的应用。

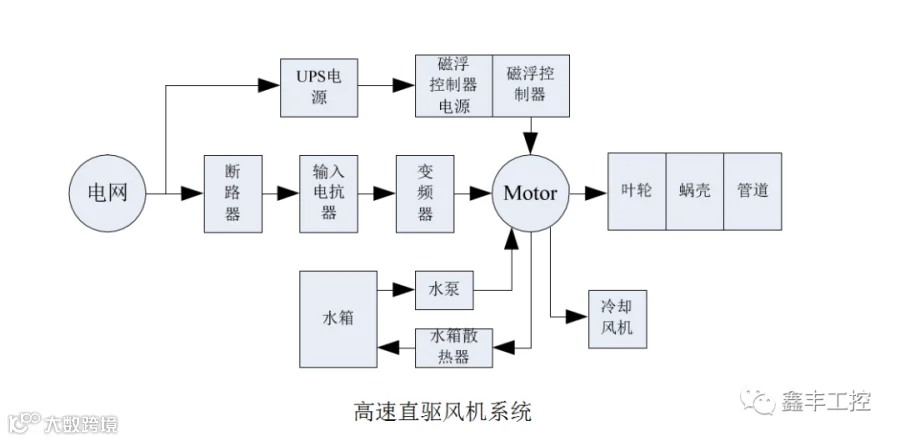

系统原理框图如下图所示：
本系统称为磁悬浮高速直联离心鼓风机，由变频器、磁悬浮电机、磁浮控制器、水冷系统、风冷系统、UPS 电源、叶轮、蜗壳与管道组成。变频器驱动磁悬浮电机；磁浮控制器控制磁浮轴承，将电机转子悬浮在磁浮轴承的正中央；UPS 作为磁浮控制器的输入电源，防止市电 AC220V 掉电时，磁浮控制器失电从而导致电磁轴承失控；磁浮电机冷却方式为风水冷，由冷却风机与水冷系统组成，其中水冷系统由水箱、水泵与水箱散热器构成；磁浮电机输出轴直联叶轮，叶轮安装轮盖与蜗壳，再连接管道就构成了风机。系统信号与指令通过 PLC 采集与逻辑控制，再通过 HMI 进行人机交互，便可实现手动与自动控制。

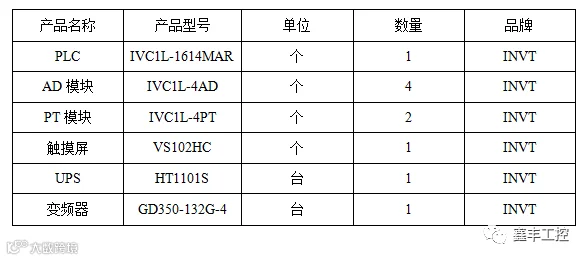

系统配置：
控制说明：
本系统信号连接图如下图所示：
1.系统兼容恒转速、恒压力、恒流量三种控制模式，在不同的控制模式下设定不同的对象；
2.触摸屏可查看多达 8 条不同类型的实时曲线，可追溯最长一个月的运行历史数据；
3.磁浮控制器配置UPS 电源，保证在任何情况下磁浮轴承的悬空不失控；
4.GD350 变频器驱动高速永磁同步电机电流稳定，不会造成风机轴承的震动从而影响到磁悬浮系统；
5.GD350 变频器散热良好，该系统以 132KW 变频器驱动 110KW 电机在 800HZ 长时间运行温升稳定；
6.预留物联网接口，后续可接入物联网系统，实现远程监控、远程诊断及大数据分析等；
鼓风机是工业生产中使用的最为广泛的基础设施之一，用量大，且由于风机负载的特点，是做节能降耗工程的重点环节。磁悬浮离心式鼓风机采用的高效高速永磁同步电机+无润滑油无机械保养的磁悬浮轴承正在为行业带来巨大变革。而英威腾以 GD350 系列变频器为核心的磁悬浮离心鼓风机系统解决方案将会有很大的用武之地。
