一、工作原理

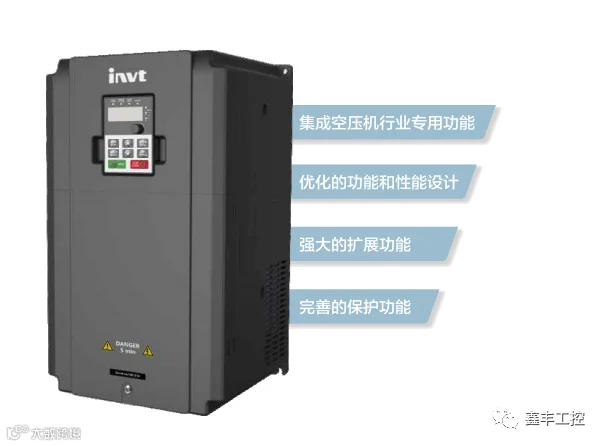

GD300-01A系列空压机专用变频器是英威腾公司针对空压机行业的应用需求特点而定制开发的一款产品，可应用于同步或异步空压机的控制，产品支持选配多功能扩展卡， 适用于有更多功能需求的空压机控制。
功率范围：
三相 220V(-15%)～240V(+10%) 7.5~185KW
三相 380V(-15%)～440V(+10%) 7.5~500KW
三相 520V(-15%)～690V(+10%) 22~630KW
二、GD300-01A变频器 产品特点
* 空压机专用逻辑: 省去传统的PLC控制方案，内置压力与温度双PID控制，控制更智能，接线更方便，调试更简单。
* 空压机专用人机界面: 高性能的空压机专用触摸屏，画面高端大气，触摸反应灵敏，自适应空压机控制程序，操作易上手。
* 多功能扩展卡: 可选配多功能扩展卡，支持无油水润滑等应用功能的扩展，内置无油水润滑的应用宏，不用繁琐的PLC编程，可实现一键调试。
* 性能优异: 先进的矢量控制算法，在行业内与多家主流电机厂家进行合作，优化产品适应性的同时，调样最佳性能输出，提升系统运行可靠性；变频器兼容异步/同步电机控制。
* 可靠与安全保护: 针对空压机的各种恶劣应用场合，提供高过载服务系数，配置EMC滤波器，并设置多种预警与保护功能，减少用户使用过程中的故障机率。
三、英威腾GD300-01A系列 规格参数
类别
功能
规格指标
功率输入
变频器输入电压(V)
三相 220V(-15%)～240V(+10%) 额定电压：220V
三相 380V(-15%)～440V(+10%) 额定电压：380V
三相 520V(-15%)～690V(+10%) 额定电压：660V
额定输入电流(A)
请参见“产品额定值”
额定输入频率(Hz)
50Hz或60Hz，允许范围47～63Hz
效率
＞97%
功率输出
输出电压(V)
等于输入电压，误差小于5%
额定输出电流(A)
请参见“产品额定值”
额定输出功率(kW)
请参见“产品额定值”
输出频率(Hz)
0～400Hz
低压直流电源输出
+24VDC电源
24W（额定24V/1A）
运行控制性能
控制方式
开环矢量，空间电压矢量
调速比
异步机1:200 (SVC)，同步机1:200 (SVC)
速度控制精度
±0.2% (SVC)
速度波动
±0.3% (SVC)
转矩响应
<20ms (SVC)
起动转矩
异步机0.25Hz 150% (SVC)
同步机2.5Hz 150% (SVC)
频率给定方式
PID控制设定、MODBUS通讯设定、P1-和P2-模拟量输入设定、键盘数字设定
过载能力
150%额定电流可过载1分钟
压力模拟量输入
标配1路：P1+/P1-
选配1路：P2+/P2-
4～20mA/0～1.6MPa输入
温度模拟量输入
标配1路：PTA1/PTB1
选配1路：PTA2/PTB2
分辨率1℃，范围-20℃～150℃，精度误差：3℃
模拟量输出
标配1路：AO1/GND
0～10V/0～20mA
数字量输入
标配3路：S1、S2、S3
选配5路：S4、S5、S6、S7、S8
公共端子：COM
最大频率1kHz
数字量输出
标配2路：RO1A/RO1C 、RO2A/RO2B/RO2C
选配4路：RO3A、RO4A 、RO5A、RO6A、ROC
触点容量：3A/AC250V，1A/DC30V
通讯485
标配1路：485+/485-
屏蔽层接地PE/CGND
其它
安装方式
壁挂安装、法兰安装
运行环境温度
-10～50℃，40℃以上降额使用，每升高1℃降额1%
防护等级
IP20
污染等级
2级
冷却方式
强制风冷
直流电抗器
7.5～11kW内置选配，15～110kW内置标配，132～315kW外置选配
EMC滤波器
内置标配C3滤波器，出厂默认为无效；如果需要使能，可在标识为J10的插座位置手动插上跳线帽。
可外置选配滤波器：满足IEC61800-3 C2等级要求
