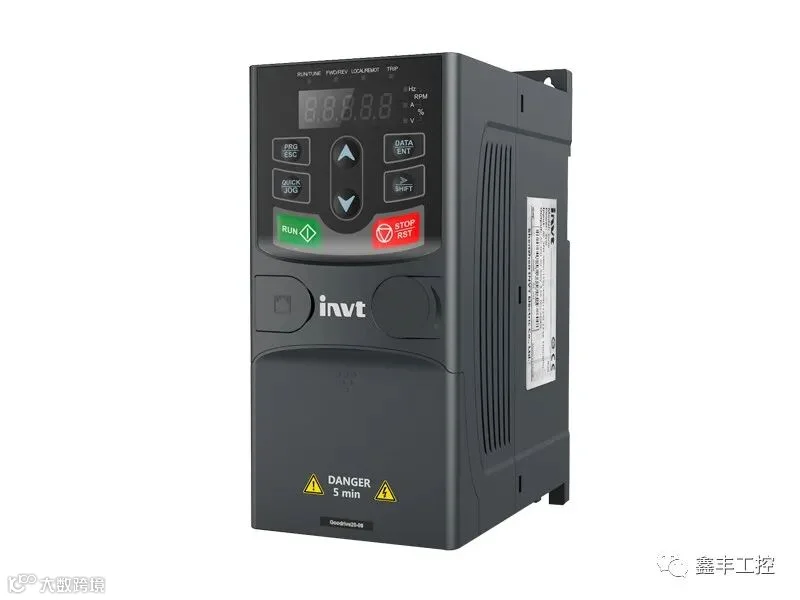

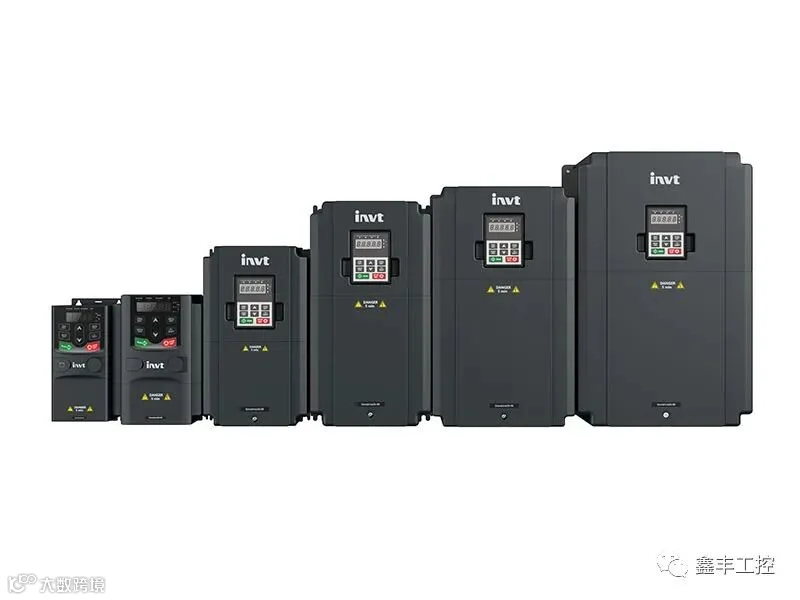

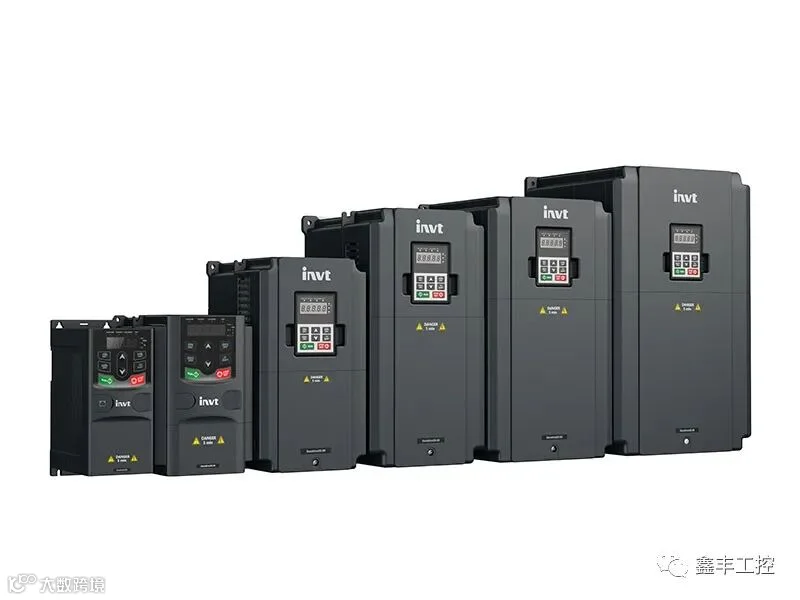

Goodrive20-09系列起重专用变频器
Goodrive20-09是英威腾针对电动葫芦、欧式起重机、小吨位门式或桥式起重机负载特性及控制要求研发的起重专用开环矢量变频器，遵从起重行业标准，集成起重专用功能，结构紧凑，性能优异，全系列内置制动单元，通过电磁兼容性整体设计和严苛的可靠性测试，满足用户对应用场所的低噪音、低电磁干扰的环保要求，且极大提高产品的可靠性。
功率范围：AC 380V（-15%）~440V（+10%） 0.75~37KW
Goodrive20-09系列产品特点
全系列标配内置制动单元
* 专用端子设计，选择更多样化
* 专用抱闸逻辑: 抱闸逻辑控制融合转矩验证，转矩建立完成后进行松闸控制，安全不溜车；
抱闸逻辑控制支持启动方向和正反转切换抱闸选择功能，满足各种起动要求，适应性好。
* 应用宏: 集成多种起重应用宏模式且支持用户自定义宏，一键完成调试，应用更简单。
* 锥形转子电机控制: 针对锥形转子电机特征调节磁通，实现快速松闸及抱闸控制，简化调试步骤，保障安全性。
规格参数
功能描述 |
规格指标 |
|
功率输入 |
输入电压（V） |
AC 3PH 380V（-15%）~440V（+10%）额定电压：380V |
输入电流（A） |
请参考“产品额定值 ” |
|
输入频率（Hz） |
50Hz或60Hz，允许范围47~63Hz |
|
功率输出 |
输出电压（V） |
0~输入电压 |
输出电流（A） |
请参考“产品额定值 ” |
|
输出功率（kW） |
请参考“产品额定值 ” |
|
输出频率（Hz） |
0~150Hz |
|
技术控制性能 |
控制方式 |
空间电压矢量控制模式，无PG矢量控制模式 |
电机类型 |
异步电机 |
|
调速比 |
异步机1：200（SVC） |
|
速度控制精度 |
±0.2%（无PG矢量控制） |
|
速度波动 |
± 0.3%（无PG矢量控制） |
|
转矩响应 |
<20ms（无PG矢量控制） |
|
转矩控制精度 |
10%（无PG矢量控制） |
|
起动转矩 |
异步机：0.25Hz/150%（无PG矢量控制） |
|
过载能力 |
满足工作制S3负载要求 |
|
制动能力 |
100%制动功率长期运行，120%制动功率1分钟，170%制动功率10秒 |
|
运行控制性能 |
频率设定方式 |
数字设定、模拟量设定、多段速运行设定、MODBUS通讯设定等实现设定的组合和设定通道的切换 |
自动电压调整功能 |
当电网电压变化时，能自动保持输出电压恒定 |
|
故障保护功能 |
提供三十多种故障保护功能：过流、过压、欠压、过温、缺相、欠载、过载等保护功能 |
|
外围接口 |
端子模拟量输入分辨率 |
不大于20mV |
端子开关量输入分辨率 |
不大于2ms |
|
模拟输入 |
1路，AI2：0~10V/0~20mA5.5kW（含）以上机型兼容PT100电阻输入，由AI或PT100由拨码开关设定； |
|
数字输入 |
8路普通输入，其中两路支持PTC输入，PTC在2.5kΩ时动作内部阻抗：6.6kΩ；最大输入频率：1kHz；支持内部电源24V；支持外部电源(-20%)24～48VDC(+10%)、(-10%)24～48VAC(+10%)电压输入；双向输入端子，同时支持NPN和PNP接法 |
|
继电器输出 |
三路可编程继电器输出R01A常开，R01B常闭，R01C公共端R02A常开，R02C公共端R03A常开，R03C公共端触点容量：3A/AC 250V，1A/DC 30V |
|
其它 |
运行环境温度 |
-10~50℃，40℃以上降额使用 |
防护等级 |
IP20 |
|
污染等级 |
2级 |
|
冷却方式 |
强制风冷 |
|
制动单元 |
全系列内置 |
|
海拔 |
低于1000米，1000米以上降额使用，每升高100米降额1% |
|
直流电抗器 |
18.5kW(含)以上机型标配内置直流电抗器 |
|
EMC滤波器 |
三相380V 5.5kW（含）以上产品可满足IEC61800-3 C3等级要求，可自行连接跳线J10，其余产品可选配外置滤波器满足IEC61800-3 C3等级要求，全系列产品可选配外置滤波器满足IEC61800-3 C2等级要求 |
|
自200
8年开始英威腾通过与振华重工的合作开启了起重专用变频器的研发、生产之路，之后通过不断地实验改进Goodrive20-09系列起重专用变频器终于问世了，从此也开启了英威腾与各大重工行业的领头羊的合作之旅。
济南鑫丰电器设备有限公司公司是英威腾重要的合作伙伴，为英威腾青岛港起重专用变频器提供了技术及售后支持，同时也为山东起重行业提供了Goodrive20-09系列起重专用变频器销售、技术指导、售后等服务！
济南鑫丰电器设备有限公司一直致力于为广大客户提供优质、专业的变频器全方位立体化的服务，我们一直秉承着“业精于专 厚植根基”的公司经营理念，立志打造成为山东电气自动化行业“百年”企业并为之奋斗！
详情请咨询：0531-88160237（商务部）0531-66570086（技术部）
