应用案例|GD5000在烧结主抽风机上的应用

应用案例|GD5000在烧结主抽风机上的应用 鑫丰工控
2023-04-28
1
导读:GD5000高压变频器的优异性能、产品可靠性完全能够满足现场的烧结机工艺需求。

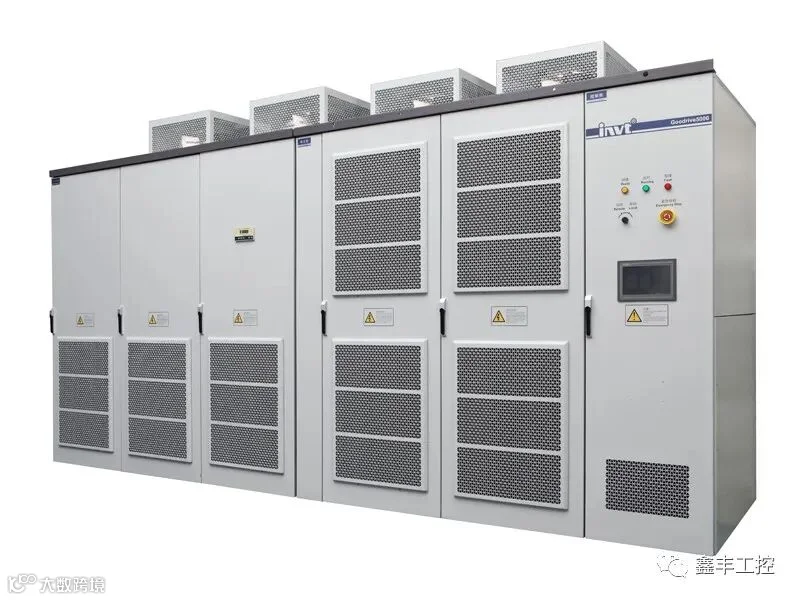

GD5000系列矢量高压变频器是深圳市英威腾电气股份有限公司自主研发、设计、生产的第二代高压变频调速装置,系统采用了主流的功率单元串联技术,以DSP+ARM+FPGA三核处理器为控制核心,集成了电机矢量控制算法,具有控制精度高,响应速度快,低频大转矩等特点,十分适用于高压异步电机和同步电机节能调速以及工艺改善,已经广泛应用于风机、泵、压缩机、皮带机、提升机等负载。


今年,工信部、国家发改委、生态环境部联合发布了《关于促进钢铁工业高质量发展的指导意见》,明确指出钢铁工业是国民经济的重要基础产业,是建设现代化强国的重要支撑,是实现绿色低碳发展的重要领域钢铁行业作为工业的重要领域,既是能源消费大户,同时也是CO2排放大户,排放约占全国的15%~17%,仅次于第一排放大户电力行业,其能否实现低碳发展对国家“双碳”目标的实现具有重要影响

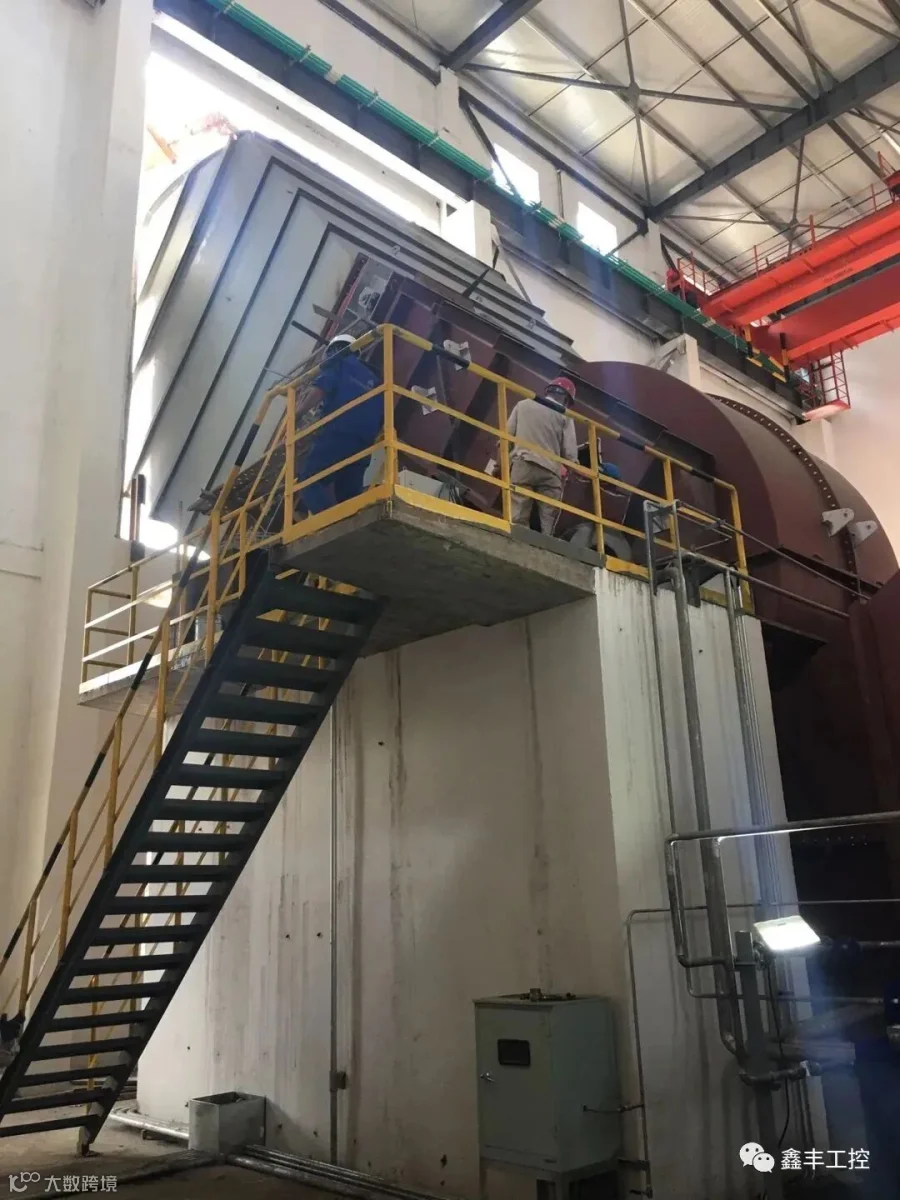

在钢铁企业,以资源密集、能耗密集、生产规模大、物流吞吐量大等特点著称。其中主抽风机是烧结机主要配套设备之一,它直接影响烧结机的产量、质量和能耗,是烧结生产的“心脏”,主要作用是通过烟道进行抽风,产生负压,使烧结料面点好火,烧结料中的固体燃料充分燃烧,为烧结供给能量。同时,将烧结过程中产生的各种气体通过烟道,电除尘器净化后由烟囱排出。

01. 客户需求

风量调节、降低能耗、环保要求
某集团烧结机项目,烧结机主抽风机功率大,驱动电机为10kV/8400kw电励磁同步电机,原风量调节采用入口挡板调节方式,节流损耗大,电能浪费严重,迫切要求新方案实现节能降耗,同时满足“双碳”目标。

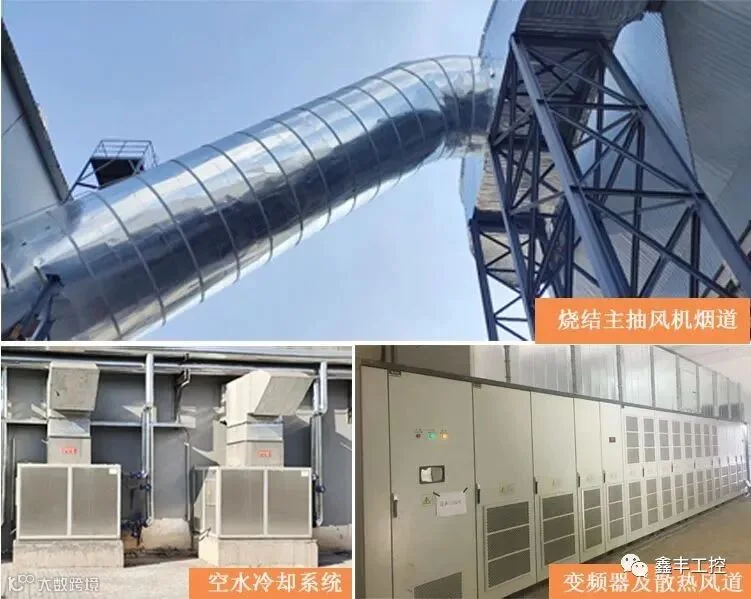

解决方案现场应用图

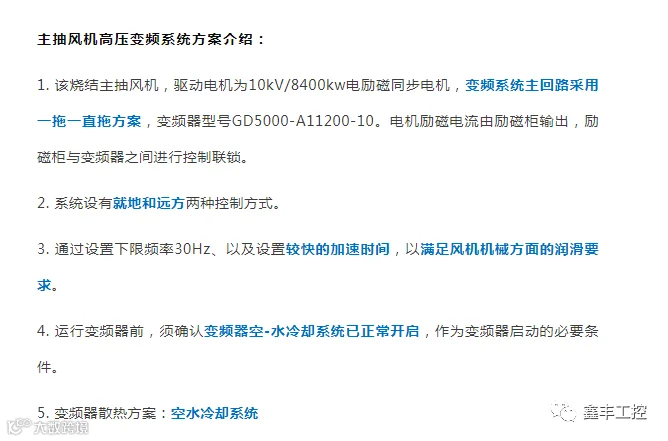

02. 解决方案

一拖一、灵活控制、高效加速

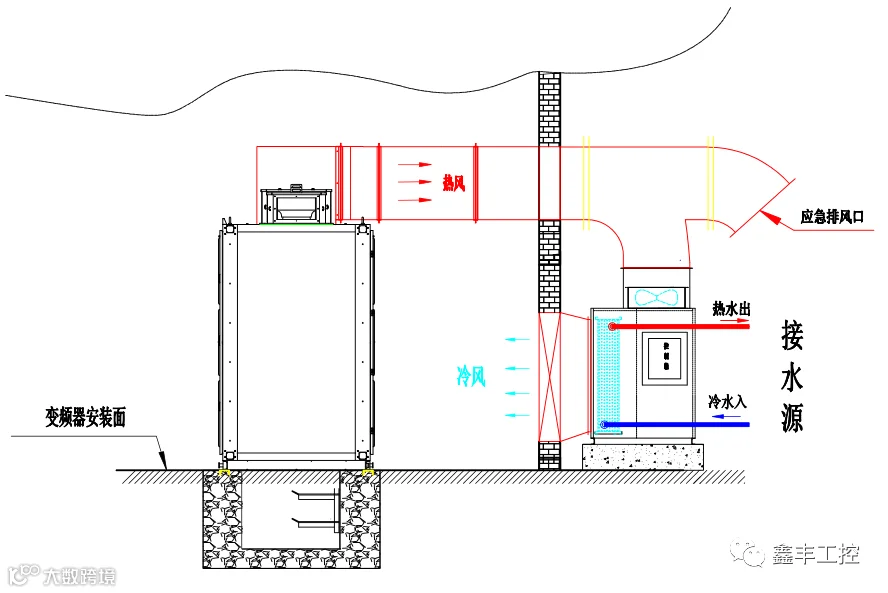

空水冷却系统结构原理图

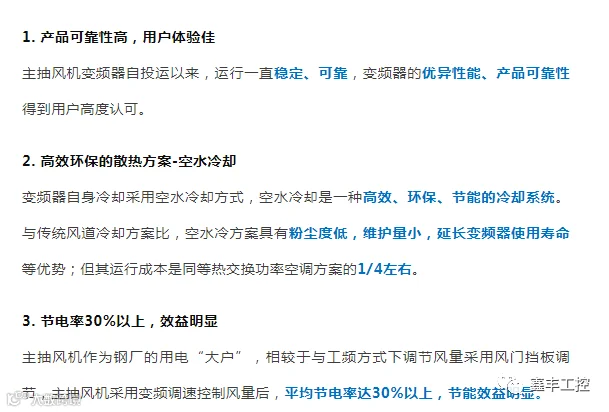

03. 用户效益


产品可靠、高效环保、节能显著



GD5000系列高压变频器为采用矢量控制技术的高性能变频器,产品广泛应用于钢铁、电力、化工、市政、装备制造业等多个应用领域在烧结主抽风机上应用相当成功,变频器的优异性能、产品可靠性已得到用户的认可。为今后企业在大功率电机上采用国产高压变频器提供了应用经验,能够完全满足现场需求。
